双螺杆啮合式螺旋输送转子结构设计

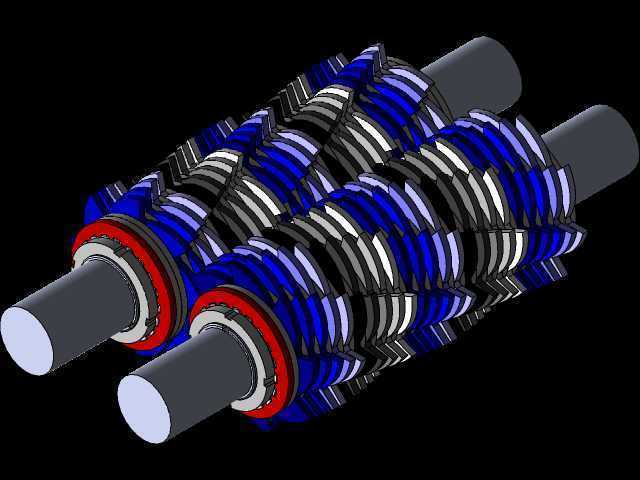

　　这套双啮合螺旋转子结构，常见于容积式物料输送、流体增压类设备的核心做功段，在化工物料输送、食品浆料泵送、高粘度介质增压、聚合物挤出成型等工况中承担核心功能，依靠两根转子的同步反向啮合，在转子齿槽与机筒内壁形成的密闭腔体内完成介质的轴向推送，相比单螺杆结构，其输送过程的容积效率更高，对高粘度、含固体颗粒的介质适应性更强，不会出现单螺杆结构常见的物料打滑、输送压力波动大的问题。

　　从结构设计逻辑来看，两根转子采用对称式螺旋齿形设计，齿廓经过修型处理，啮合过程中齿侧保持均匀的微小间隙，既避免运转过程中齿面发生刚性剐蹭，又能保证啮合腔的密封性能，减少输送过程中的介质回流。转子两端配置的带密封结构的支撑端盖，集成了径向支撑与轴向定位功能，端盖内侧的密封环槽可适配不同类型的接触式或非接触式密封件，满足不同输送介质的防泄漏要求，端盖与转子轴颈的配合面采用台阶式定位结构，装配时可直接靠台阶面保证轴向安装尺寸，无需额外调整垫片即可控制转子的轴向窜动量在合理区间。

　　转子的螺旋升角经过匹配设计，在额定转速下可保证介质输送的连续性，不会出现输送脉冲过大的问题，齿顶与机筒内壁的配合间隙控制在均匀范围内，既避免运转过程中齿顶与机筒发生刮擦，又能减少腔体内的介质内漏，提升容积效率。两根转子的中心距经过严格计算，保证啮合过程中齿面的接触线连续，形成的密闭腔体沿着轴向从进料端向出料端平稳移动，不会出现腔体提前贯通导致的压力损失。

　　从安装边界来看，转子轴的两端轴颈采用统一的直径规格，可适配标准规格的滚动轴承，轴端预留的键槽结构可与同步齿轮、驱动联轴器直接连接，无需额外加工转接结构。转子组件整体装入机筒后，两端端盖通过螺栓与机筒端面连接，端盖上的定位止口与机筒端面的止口槽配合，可保证转子与机筒的同轴度要求，避免装配后出现转子偏心导致的运转卡滞。

　　在实际工况应用中，这类双螺杆转子结构可根据输送介质的特性调整螺旋头数、齿槽深度与螺旋导程，针对大颗粒物料可适当加大齿槽深度、增大齿侧间隙，避免颗粒卡滞在啮合间隙内；针对高压输送工况，可适当增加螺旋的密封段长度，提升啮合腔的密封性能，降低高压下的介质回流。转子的动平衡等级需要根据工作转速进行匹配设计，高速运转工况下需对转子组件进行整体动平衡校正，减少运转过程中的振动与轴承载荷，提升设备的连续运行寿命。

　　设计过程中需要重点关注转子的受力变形量，尤其是在高压输送工况下，转子受到介质的径向压力会产生一定的挠曲变形，齿顶间隙的设定需要预留足够的变形补偿量，避免变形后齿顶与机筒内壁发生摩擦。同时转子的齿面硬度需要匹配工况要求，输送磨蚀性介质时可在齿面堆焊耐磨层，或者采用整体硬质合金材质，提升转子的耐磨性能，延长易损件的更换周期。两端支撑部位的轴承选型需要同时考虑径向载荷与轴向载荷，尤其是在高压出料工况下，转子会受到较大的轴向推力，需要配置对应的推力轴承结构来承受轴向力，避免轴承过早失效。
