汽车尾翼空气动力学扰流结构设计

　　日常做整车空气动力学配套结构设计时，车尾扰流组件是很容易被非专业人员误解的部件，很多人觉得这类结构只是装饰件，实际在高速行驶工况下，它的作用直接关联整车行驶稳定性与空气阻力表现。这套扰流结构的主翼面采用了上凸下平的翼型截面，和飞机机翼的截面逻辑刚好相反，飞机机翼是为了获得升力，而汽车扰流翼是要在车辆高速行进时，利用流经翼面上下的空气流速差产生向下的下压力，抵消车辆高速状态下车尾因为气流抬升产生的抓地力不足问题。很多民用车原厂配置的扰流翼下压力设定不会像赛车那么激进，毕竟日常通勤车速大多在120km/h以内，过大的下压力反而会增加无谓的行驶阻力，提升油耗表现，这套结构的翼面弧度做了渐进式处理，靠近翼根位置的弧度稍缓，向翼梢位置平滑过渡，既保证了中高速区间下压力的线性输出，也不会在低速工况下产生额外的风噪。

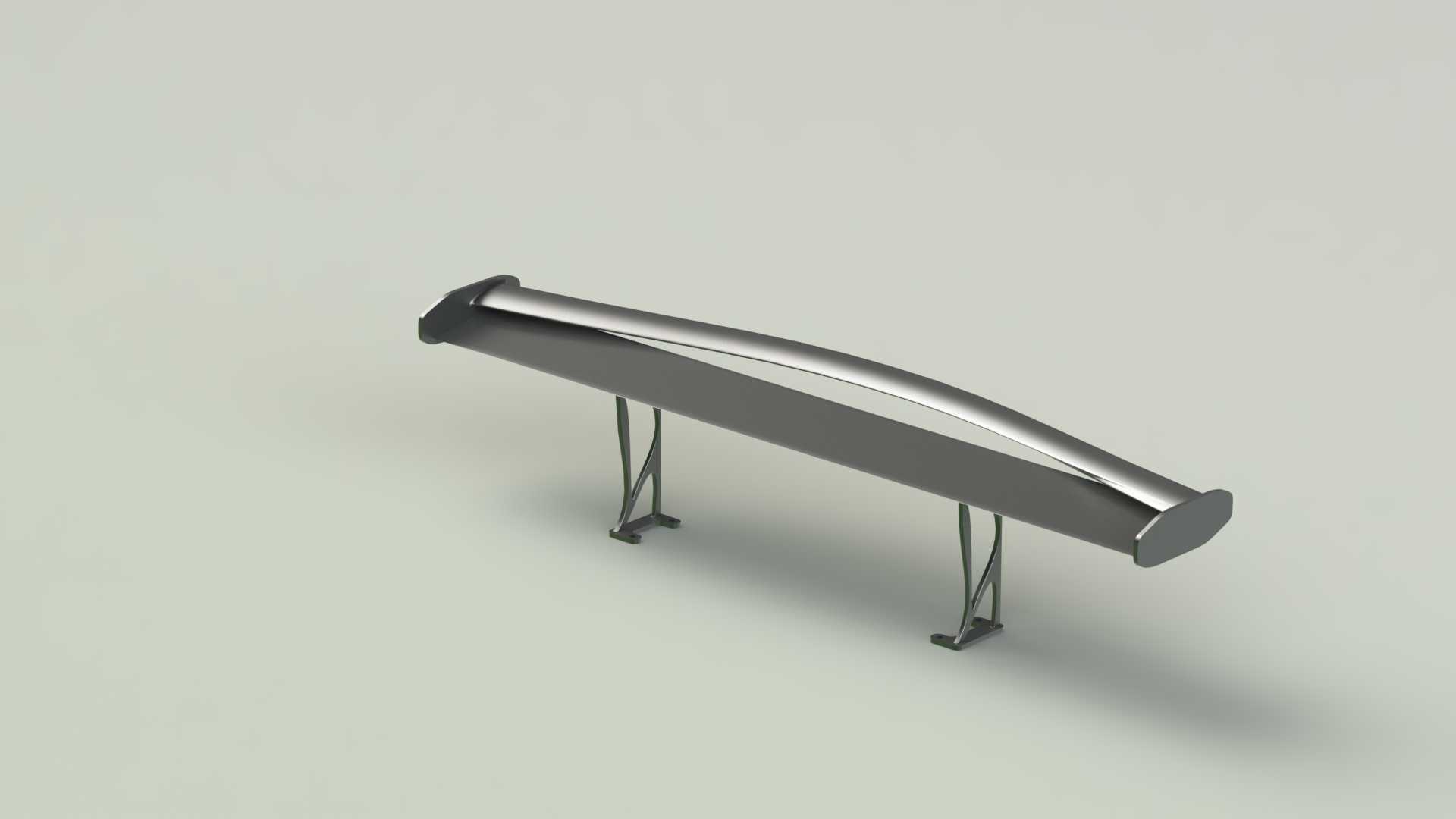

　　从安装边界来看，这套扰流结构采用了双支腿支撑的固定形式，两个支撑脚的安装点位对应车尾行李箱盖的加强筋位置，不会因为长期受气流交变载荷出现安装位钣金变形的问题，支撑腿本身做了流线型包覆，避免支撑结构本身产生乱流，抵消主翼面的气动效果。主翼面的宽度设定参考了常规A级家用轿车的车尾宽度，两侧翼梢没有超出车身外廓的边界，符合道路行驶的外廓尺寸要求，不会出现年审验车时因为外廓尺寸超标无法通过的问题。翼面和行李箱盖之间预留了足够的间隙，不会影响行李箱盖的正常开启闭合，也不会在洗车、雨天工况下让积水、积尘卡在翼面和车身的缝隙里难以清理。

　　设计过程中特意做了气流走向的模拟验证，当车辆以100-120km/h的速度匀速行驶时，流经车顶的气流会在车尾形成分离区，这个分离区的负压会拖拽车辆产生额外的形式阻力，这套扰流翼的安装高度刚好可以引导上层气流更平顺地流向车尾，缩小车尾的紊流区范围，在提供下压力的同时还能小幅降低整车的风阻系数。很多后期改装的扰流翼只做了外形模仿，没有考虑翼面角度和安装高度的匹配，不仅没法提供有效下压力，反而会打乱车尾的气流走向，增加风阻和风噪，甚至在高速状态下产生不稳定的升力，影响行驶安全。这套结构的翼面攻角做了固定设定，不需要用户额外调整，适配绝大多数前置前驱家用车型的车尾配重特性，下压力的作用点刚好落在后轮接地点的纵向延长线上，不会因为下压力的施加改变整车的前后轴荷配比，影响转向特性。

　　从结构强度角度考虑，主翼面的内部做了纵横交错的加强筋布局，在保证整体壁厚均匀的前提下，避免高速气流冲击下翼面产生振颤，振颤不仅会产生恼人的高频噪音，长期交变载荷下还会导致结构出现疲劳开裂的问题。支撑腿和主翼面的连接位置做了局部加厚处理，连接螺栓的预埋位置做了金属嵌件设计，避免长期受力下塑料材质的连接位出现滑牙、开裂的问题。安装脚的位置预留了橡胶缓冲垫的安装槽，安装后缓冲垫完全贴合车身钣金表面，不会因为硬接触刮伤车漆，也能过滤掉行驶过程中产生的微小振动，避免连接位置出现异响。

　　实际装车场景中，这类扰流结构除了气动层面的作用，也能在一定程度上阻挡雨天行驶时后轮带起的水雾飞溅到后挡风玻璃上，提升雨天行驶时的后方视野清晰度。很多人在做三维建模的时候容易忽略安装位的公差匹配，这套结构的安装孔位做了长圆孔设计，可以适配不同车型车尾安装点位的±5mm尺寸公差，降低安装时的对位难度，不需要用户在车上额外打孔破坏原车结构，利用原车的预留安装位或者高强度胶粘的方式就可以完成固定，不会破坏车身的防锈涂层。翼面的边缘位置都做了R3以上的圆角处理，没有尖锐的棱角，既符合车辆外饰件的安全标准，也能在日常使用中避免磕碰伤人。
