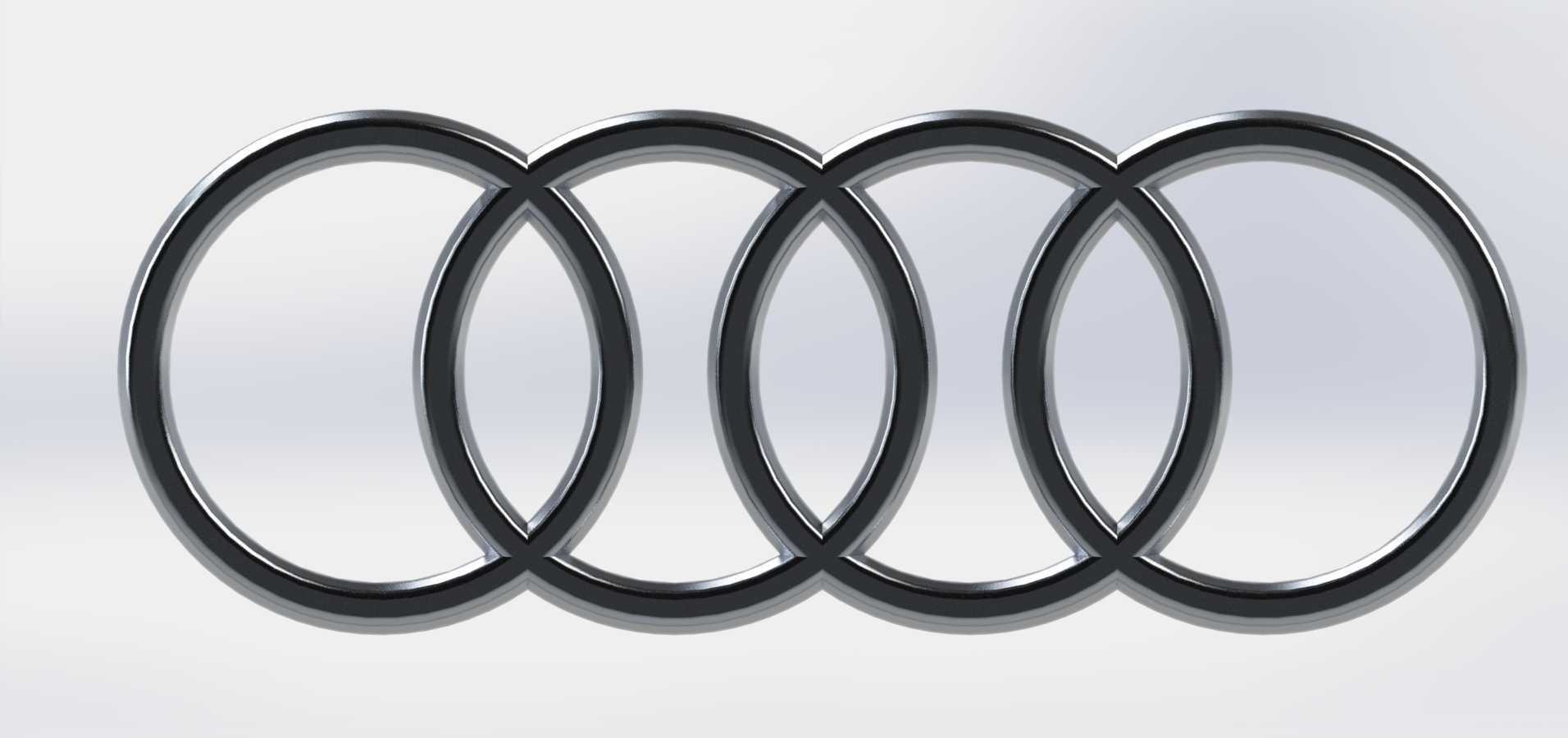

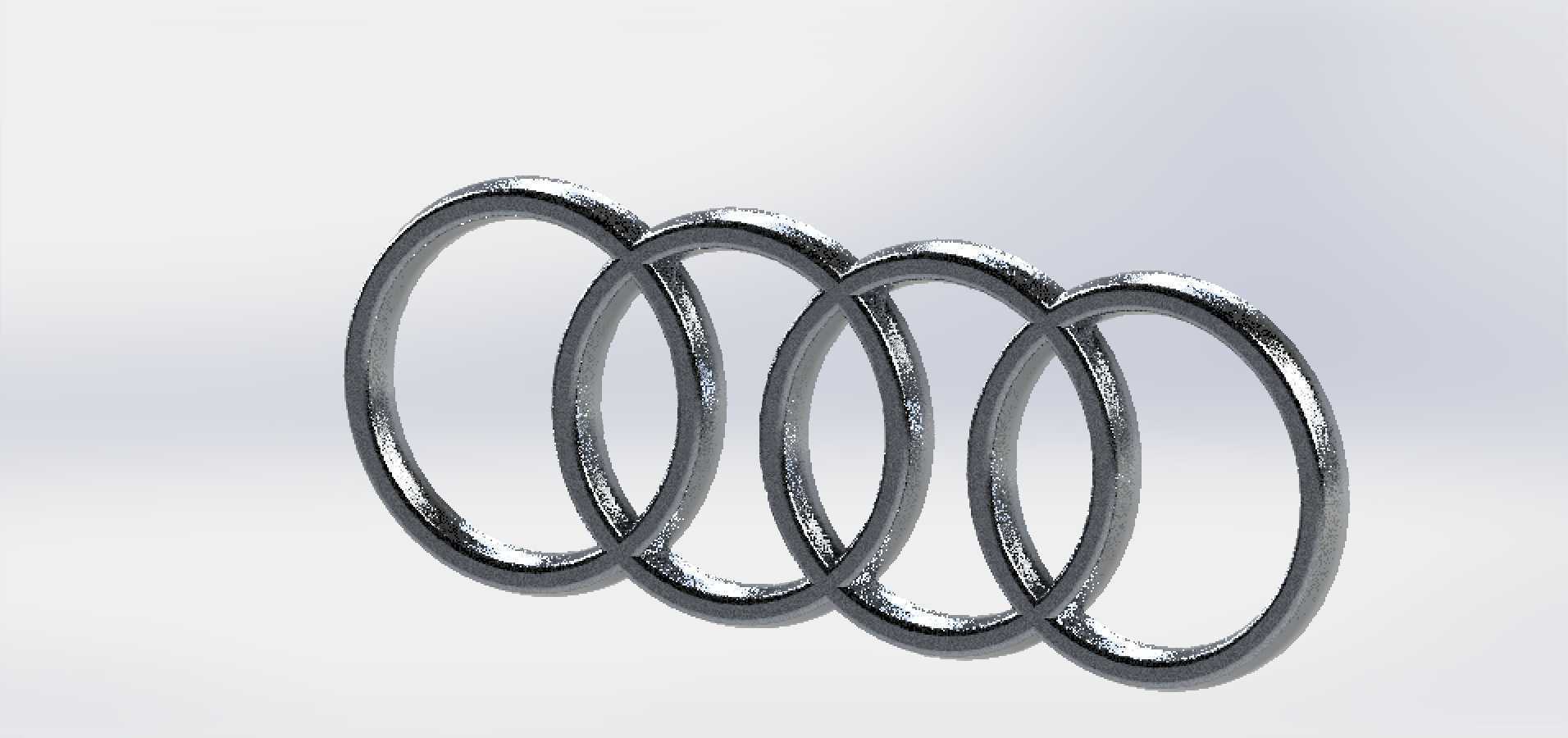

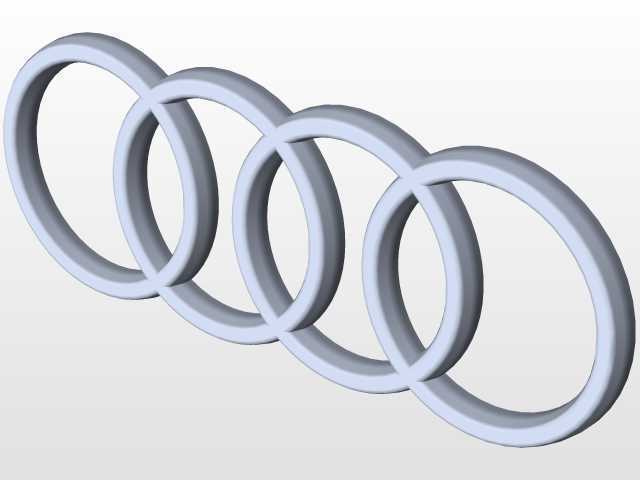

奥迪四环金属质感车标立体结构设计

　　作为整车外观识别系统的核心视觉构件，这款四环相扣的品牌标识在设计阶段需要兼顾视觉辨识度、安装适配性与长期使用的结构可靠性，不同于平面印刷标识，立体车标需要在不同光照角度、不同观察距离下都保持统一的品牌视觉传达效果，同时要适配车头格栅、车尾门、轮毂盖等不同安装位置的边界要求。从结构设计逻辑来看，四个等直径圆环采用等距交叠的布局，相邻圆环的交叠深度经过反复校核，既保证视觉上的连贯嵌套感，又不会因为交叠过多导致轮廓辨识度下降，圆环的截面并非正圆形，而是采用带微小拔模斜度的类椭圆截面，朝向观察者的外弧面做了高光倒角处理，模拟金属镀铬工艺的反光效果，背面则设计有均匀分布的定位柱与卡扣安装位，

　　不需要额外打孔即可通过卡扣卡接在车身覆盖件的预留安装孔内，部分安装场景下也可替换为背胶粘接结构，适配不同车型的安装工艺要求。在实际整车应用场景中，车头位置的车标需要兼顾进气格栅的风阻影响，标识整体厚度控制在不突出格栅平面8mm的范围内，避免高速行驶时产生额外风噪或是气流紊流影响散热进气效率，车尾安装的车标则需要匹配尾门的曲面弧度，标识背面做了随形的微弧处理，保证安装后边缘与车身钣金缝隙均匀，不会出现翘边、积灰的问题。建模过程中需要重点处理圆环交叠位置的曲面连续性，四个圆环的拼接位置要做到G2连续，避免出现棱角、折痕影响镀铬后的外观效果，金属质感的表现通过曲面曲率的细微调整实现，外表面的曲率变化控制在合理范围内，保证电镀层附着均匀，

　　不会因为曲率突变导致电镀层厚度不均出现色差。从安装边界来看，这款标识的外轮廓尺寸适配主流家用车型的格栅安装位，横向总宽度控制在180mm-220mm区间，纵向高度与圆环直径保持一致，安装位的定位柱间距符合多数车企的通用安装标准，可直接替换同规格的其他品牌标识安装位，不需要重新修改车身覆盖件的模具。在功能特性上，除了基础的品牌识别作用，部分配置版本的车标还预留了毫米波雷达的透波区域，四环中间的空隙位置可集成雷达安装支架，标识本身的材质选用ABS电镀或者PC材质时，不会对雷达波产生遮挡干扰，满足智能驾驶车型的传感器安装需求。设计阶段还需要考虑长期户外使用的耐候性，标识的边缘做了圆角过渡，避免应力集中导致低温环境下出现脆裂，

　　安装卡扣的位置设计有加强筋，保证高压洗车、长期颠簸路况下不会出现脱落、移位的问题，表面的高光面做了硬化处理，减少砂石击打、洗车擦拭产生的划痕，长期使用也能保持金属光泽质感。不同于后期改装的粘贴式装饰标，这款原厂结构的车标在建模时就同步考虑了生产线的装配工艺，卡扣的导入角度做了导向斜角，工人在装配线上不需要额外调整即可一次卡接到位，提升装配效率，背面的定位柱与安装孔的配合公差控制在0.1mm以内，保证安装后标识居中，不会出现偏移、歪斜的装配缺陷。
