低温液态介质中间存储输送系统三维设计

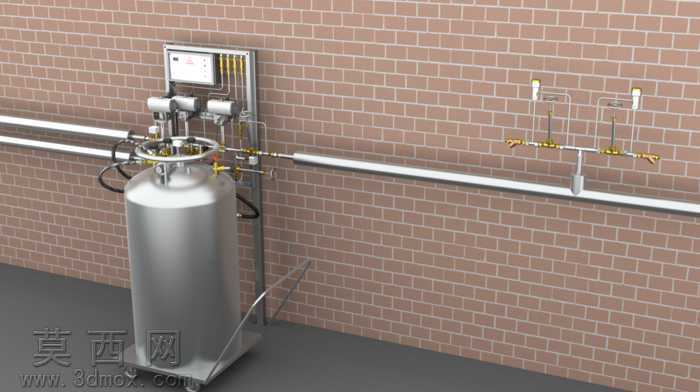

本作品为低温液态介质中间存储输送系统的三维设计成果，采用SolidWorks完成全参数化建模与装配搭建，完整还原了低温储槽、壁挂控制单元、管路输送网络、终端用气接口的全部结构细节。建模过程中针对低温绝热储槽做了分层结构处理，外层采用拉丝不锈钢金属材质，通过调整反射粗糙度参数还原真实不锈钢罐体的哑光金属质感，罐体顶部的阀门组、快接接头、压力检测仪表均按照实物比例1:1建模，每个接头的螺纹细节、手轮的防滑纹理都做了精细化刻画，避免模型出现结构失真。壁挂式控制箱部分采用金属面板搭配嵌入式数显仪表的材质组合，面板上的管路排布严格遵循低温介质输送的安全间距要求，管路接头处的密封结构、固定管卡的安装位置都做了准确还原，沿墙面铺设的输送主管采用抛光不锈钢材质，通过调整材质高光参数表现金属管路的光滑表面特性，管路上的分支球阀、安全阀、过滤组件都按照实际安装顺序排布，终端的两个用气接口搭配了对应的截止阀与压力指示装置，清晰展现介质从储槽输出到终端使用的完整流向。设计过程中优先考虑低温系统的结构合理性，储槽底部配置带脚轮的移动推车结构，推车扶手采用弯管工艺建模，脚轮的转动支架、滚轮橡胶材质都做了对应表现，既保证储槽可灵活移动调整位置，也通过固定支架与墙面管路实现稳定对接。整体渲染采用室内工业场景搭建，红砖墙背景搭配灰色环氧地面，通过环境光遮蔽效果突出金属部件的结构轮廓，管路与罐体的连接位置做了密封焊缝的细节处理，让整个模型更贴近真实工业现场的安装效果，清晰展现低温液态介质中间存储系统的组成结构与管路布局逻辑，可用于低温供气系统的方案展示、结构教学与安装参考。
