歼十战斗机造型桌面摆件三维结构

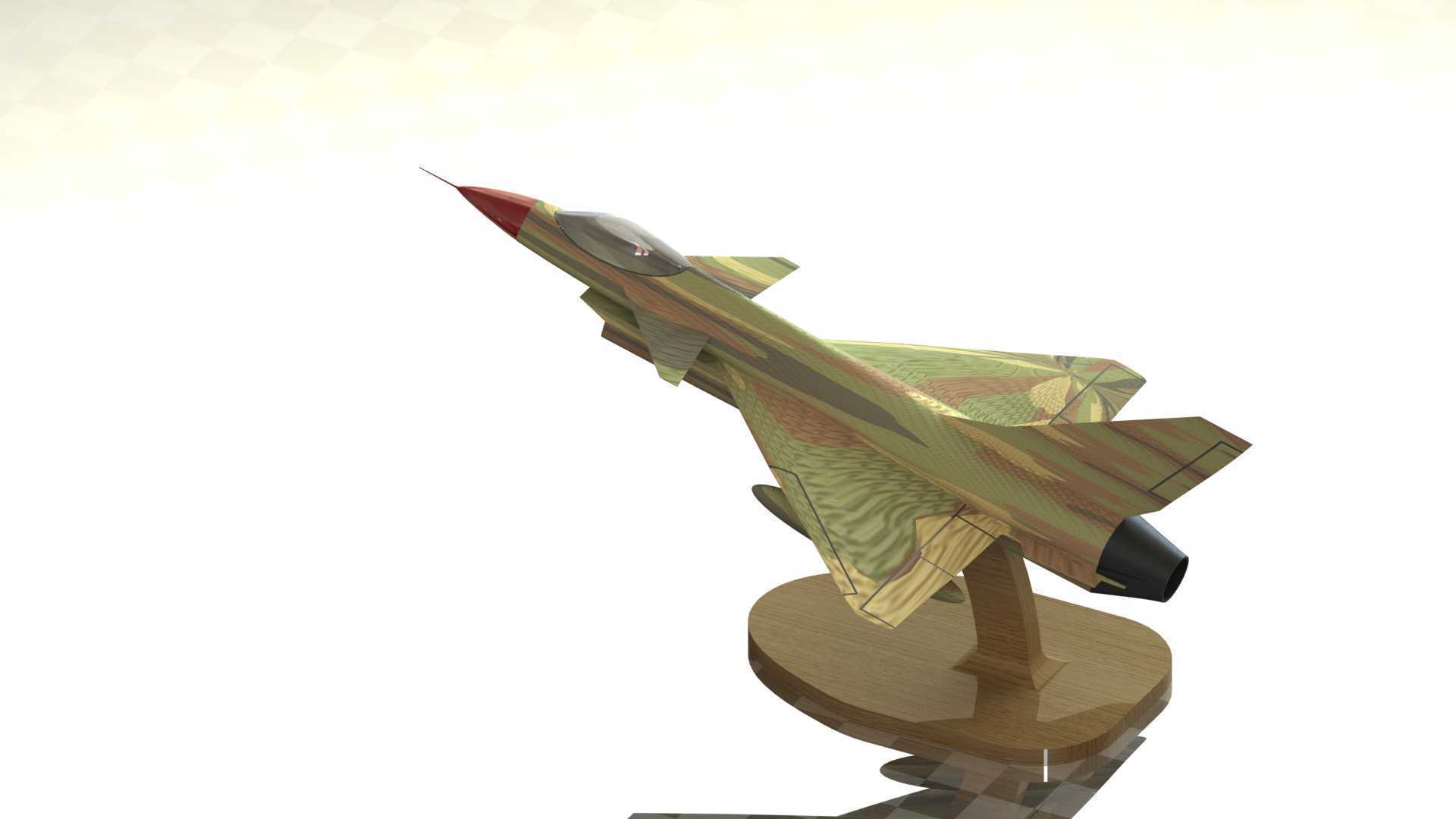

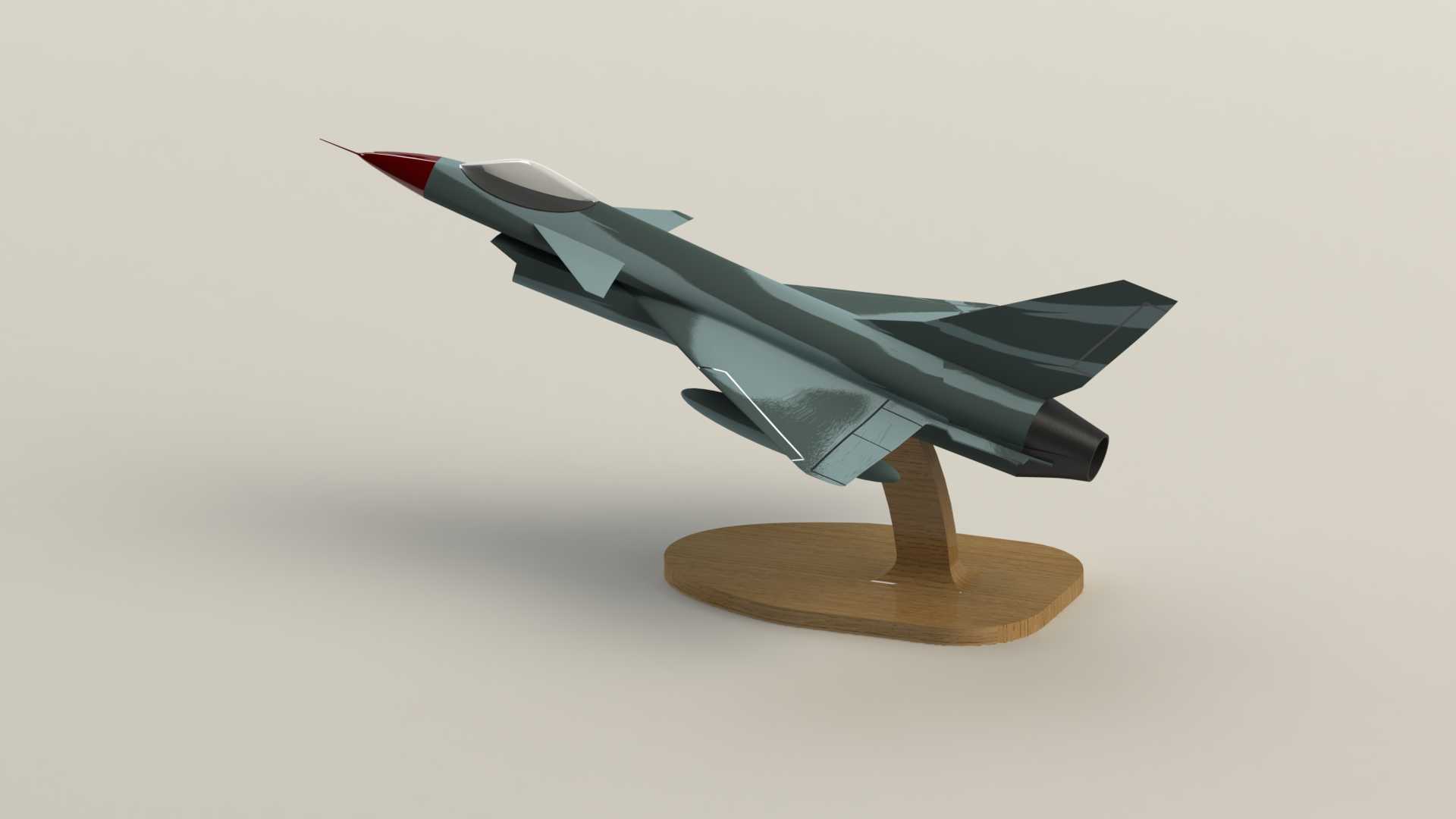

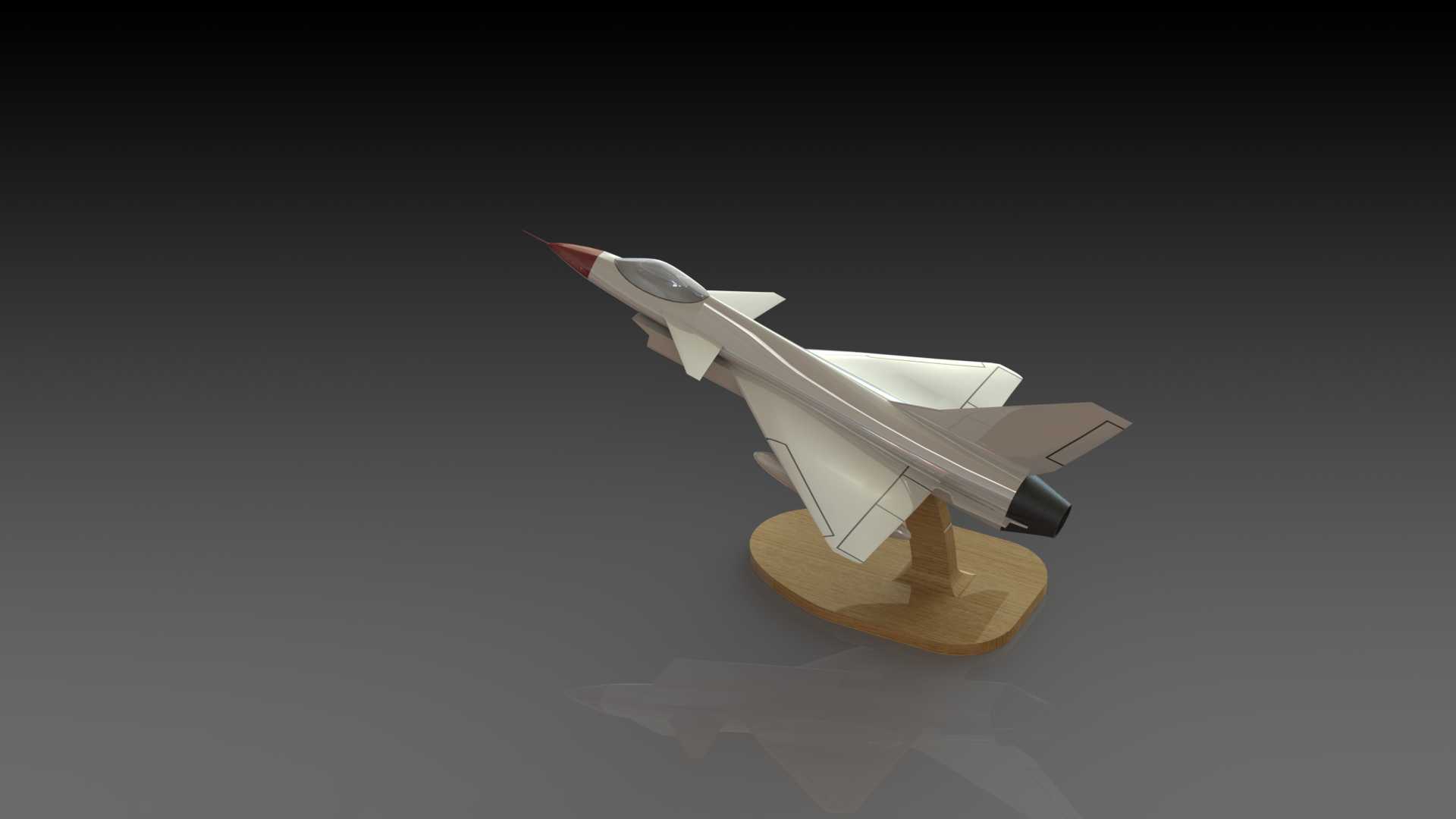

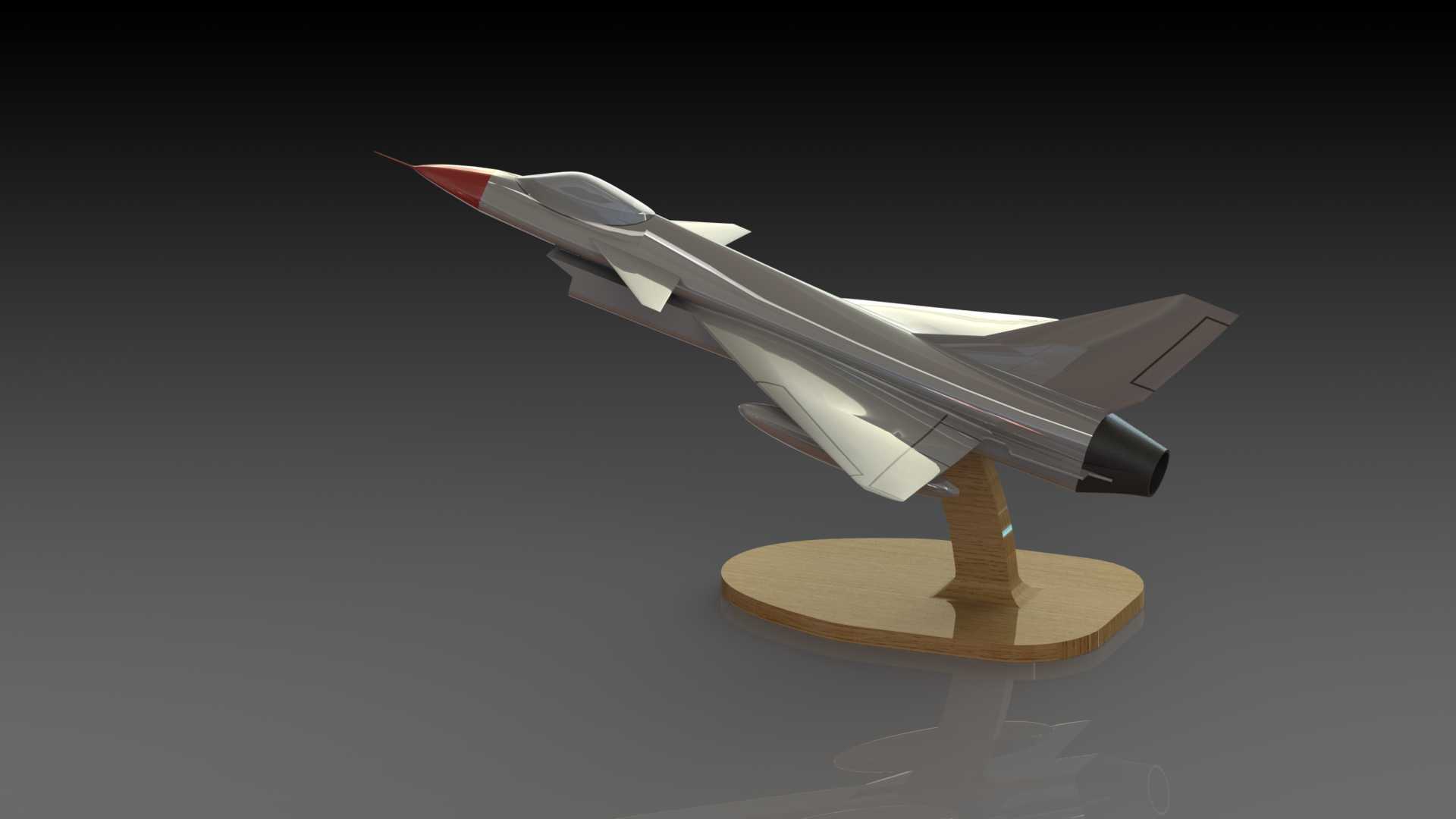

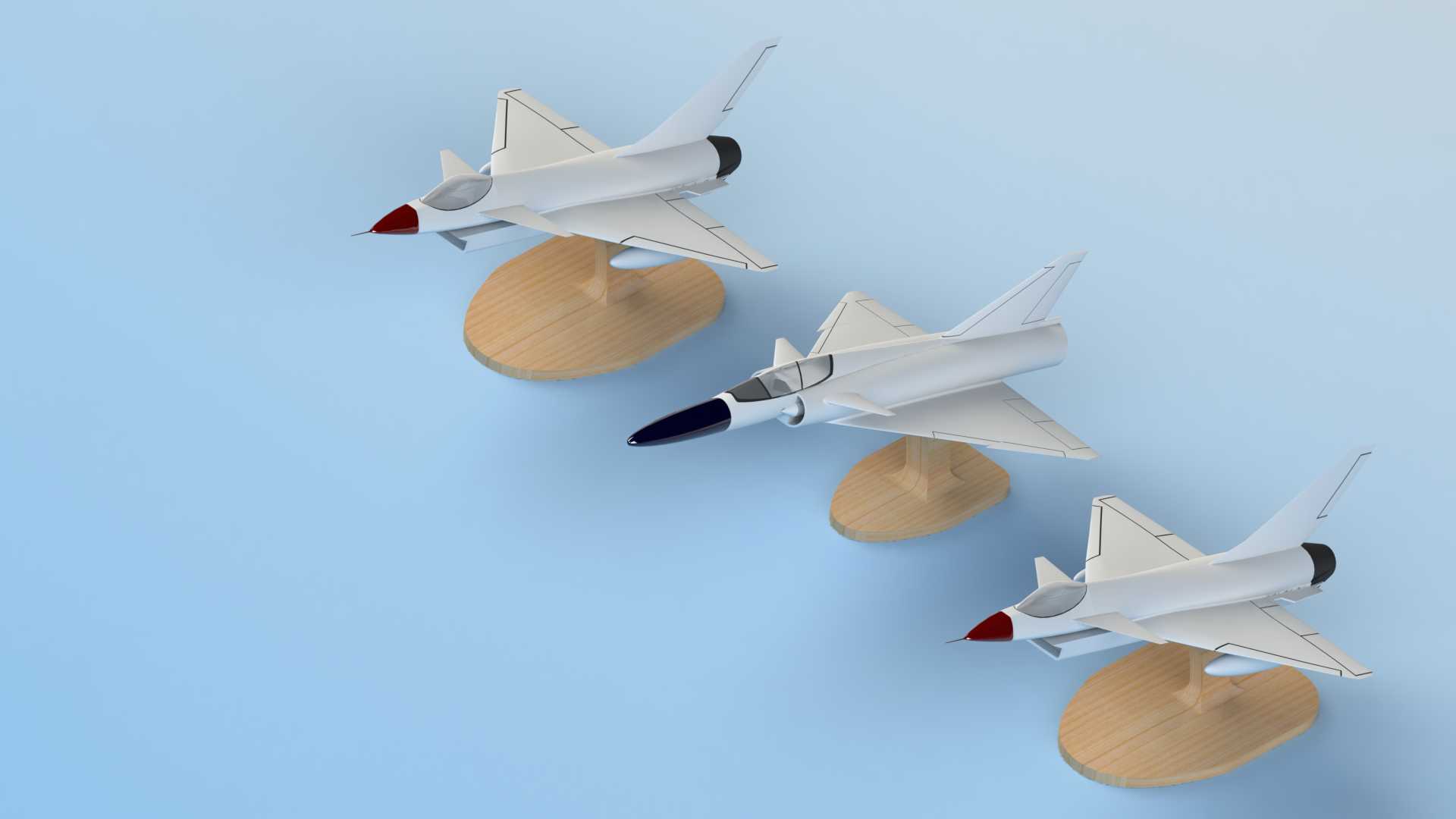

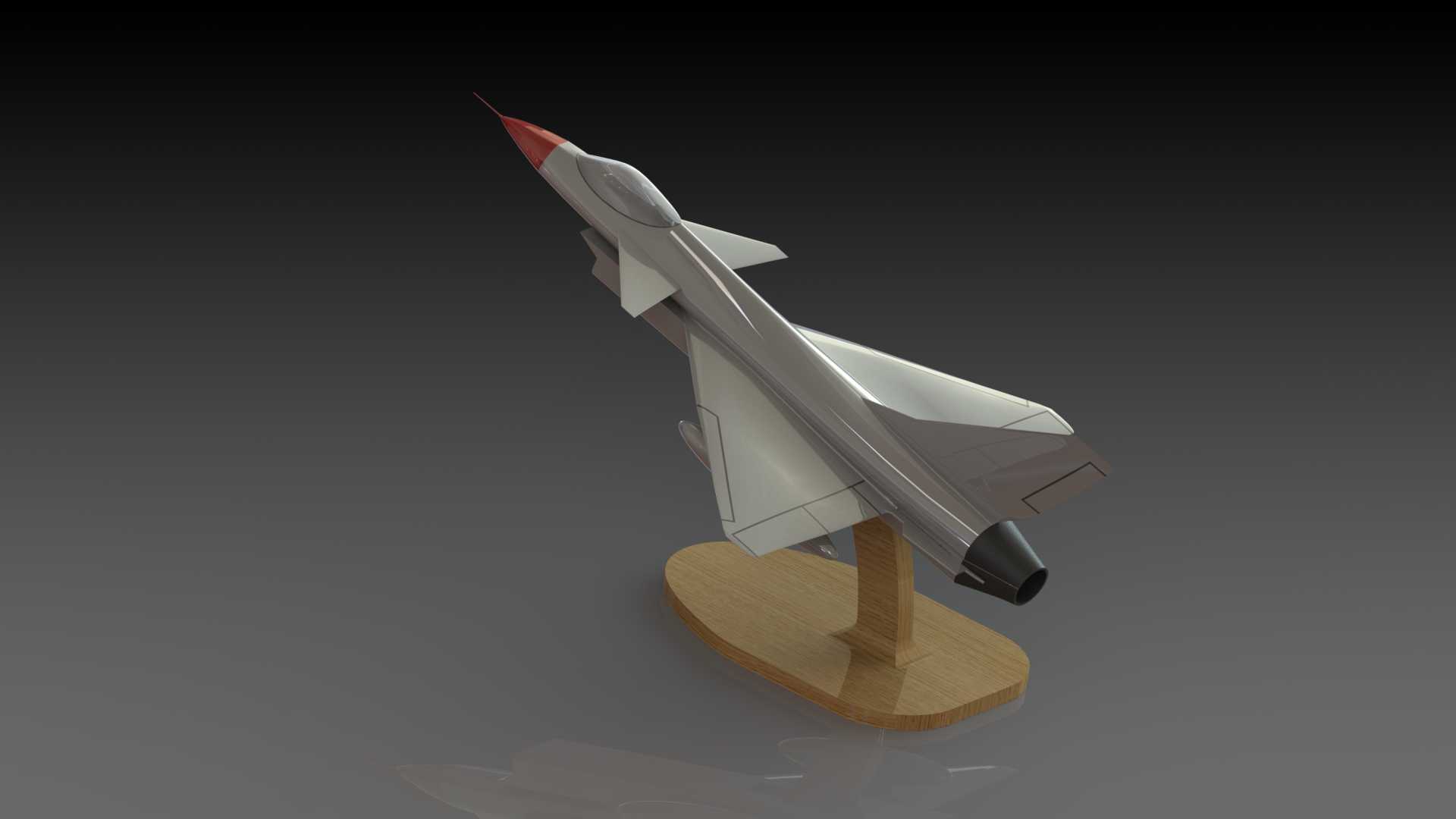

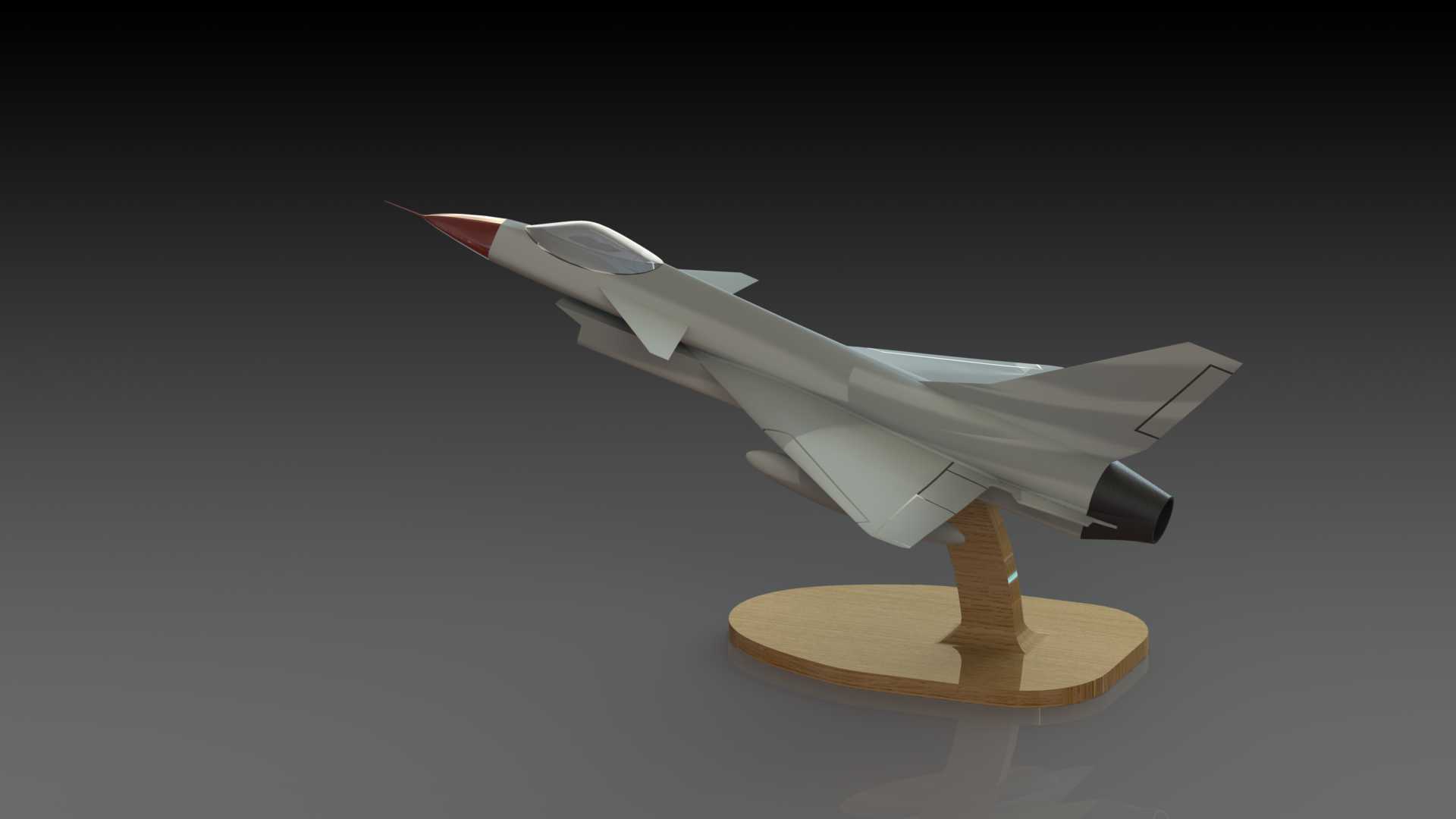

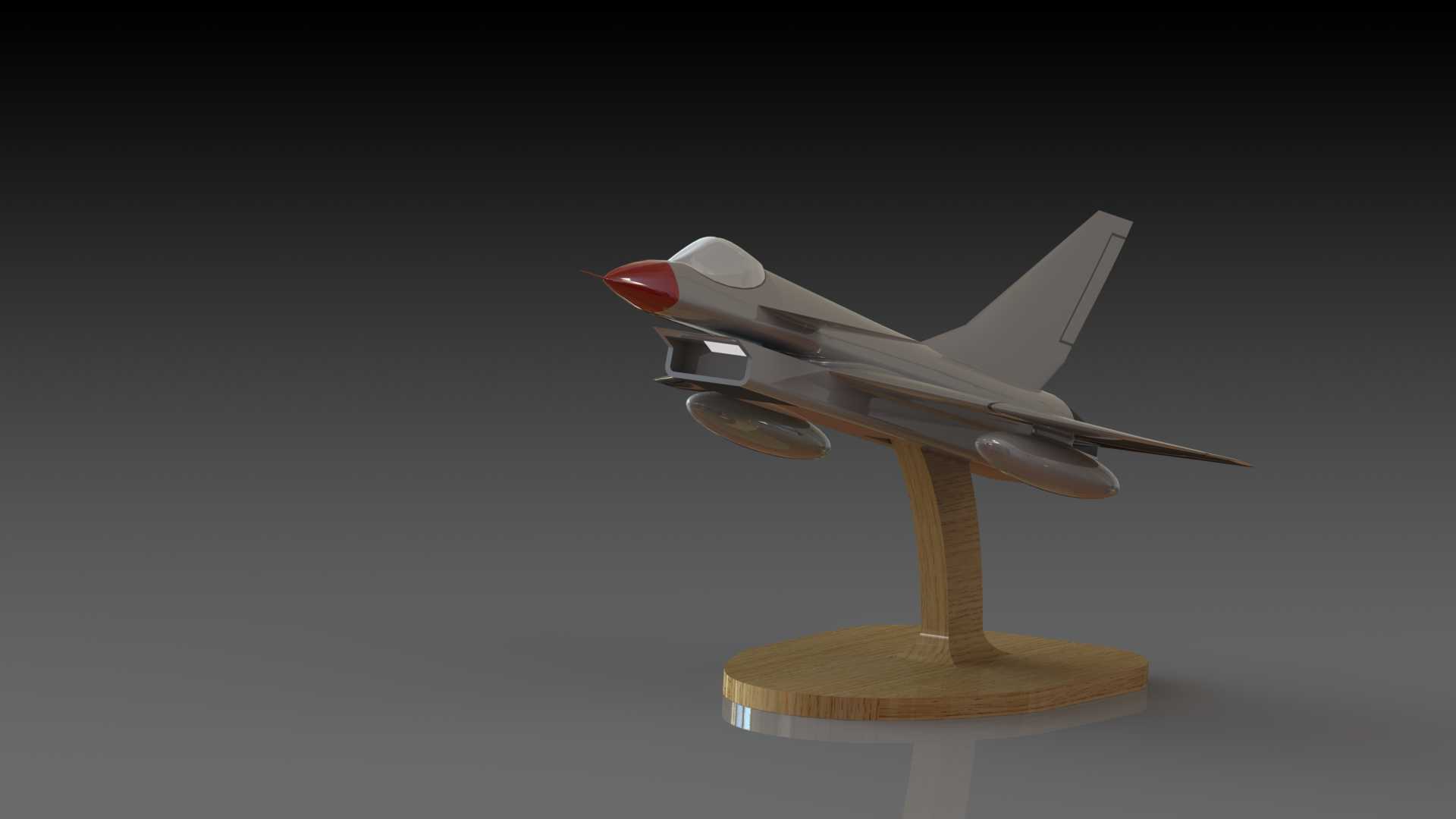

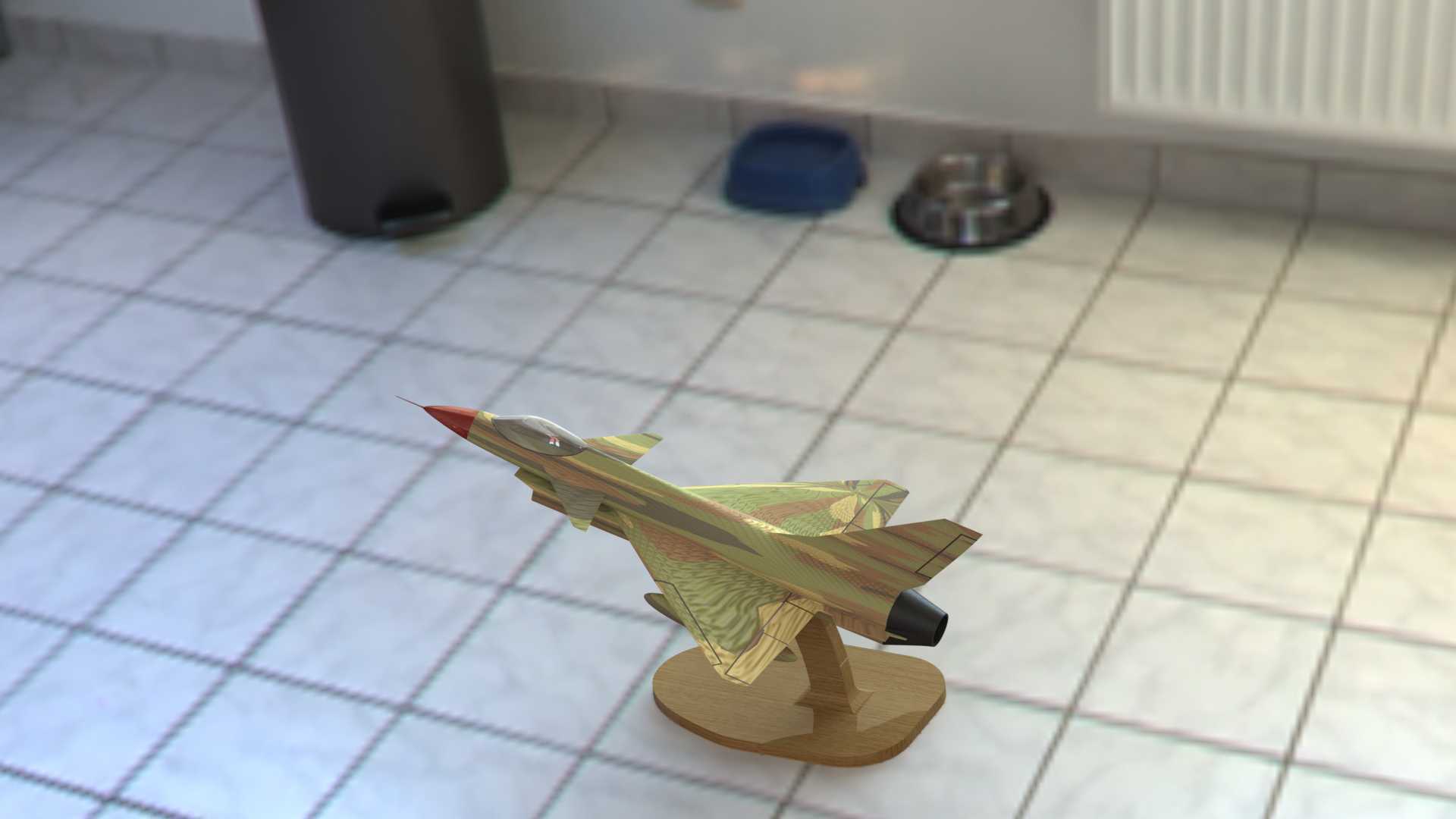

　　该摆件以歼十战斗机为原型做等比例缩放设计，整体分为机身主体、机翼组件、尾翼组件、座舱罩、机头整流罩、支撑立柱、木质底座七个独立结构模块，各模块之间采用定位止口配合，无需额外粘接即可完成组装，也可根据展示需求做分体涂装处理。从应用场景来看，这类桌面摆件主要面向航空爱好者桌面陈列、军工主题展厅展陈布置、国防教育科普教具、航空类企业前台装饰等场景，相比平面摆件具备更强的立体展示效果，能够直观呈现歼十战斗机的鸭式布局气动外形特征。设计过程中优先还原真机的气动轮廓特征，包括机腹进气道的曲面弧度、鸭翼与主翼的相对位置、单垂尾的后掠角度、双腹鳍的安装位置，同时对真机表面的外露天线、口盖细节做简化处理，避免小尺寸结构在缩放后出现打印或加工断裂问题，

　　兼顾外形还原度与小尺寸摆件的结构强度。机身主体采用一体化曲面建模思路，沿纵向对称面做对称约束，保证左右两侧曲面曲率连续，机头部分的红色整流罩与机身主体采用台阶配合定位，安装后接缝宽度控制在0.1mm以内，座舱罩采用透明件设计思路，预留0.2mm的安装间隙，适配亚克力或透明树脂加工工艺。支撑立柱采用流线型截面设计，上端与机腹的连接位置做贴合曲面处理，接触面积控制在120平方毫米，保证支撑稳定性的同时不会遮挡机身侧面的轮廓线条，立柱下端与木质底座采用圆柱定位销连接，定位销直径6mm，插入深度8mm，可承受日常擦拭、挪动时的侧向力不会出现松脱。底座采用椭圆形实木造型，边缘做R3圆角处理，底部预留四个直径8mm、深度1mm的防滑垫安装槽，

　　摆放时不会刮蹭桌面，整体摆放高度控制在180mm左右，机身长度控制在220mm，翼展控制在135mm，占用桌面面积不超过0.03平方米，适配常规办公桌、展示架的层板摆放空间，不会与桌面文件、水杯等物品产生空间干涉。结构设计阶段针对不同加工工艺做了适配预留，若采用FDM3D打印工艺，所有悬空结构的倾斜角度均大于45度，无需添加额外支撑即可完成打印，减少后期打磨工作量；若采用树脂打印或注塑开模，所有壁厚均匀控制在1.8mm-2mm之间，避免出现壁厚不均导致的缩水、变形问题；若采用金属加工工艺，所有转角位置均预留R0.5以上的工艺圆角，适配CNC加工的刀具路径要求。细节处理上，主翼后缘的襟翼、副翼轮廓做浅浮雕处理，深度0.3mm，

　　既还原了真机的气动舵面特征，又不会因为凸起过高在搬运过程中出现磕碰断裂，尾喷口位置做环形凹槽细节，模拟真机的喷管收敛片结构，深度0.5mm，涂装时可通过分色处理强化视觉效果。整体重心经过反复调整，落在支撑立柱的中心轴线上，摆放时不会出现前倾、侧翻问题，即使在有轻微震动的办公环境下也能保持稳定。
