轻型喷气式战斗机整机结构三维数模

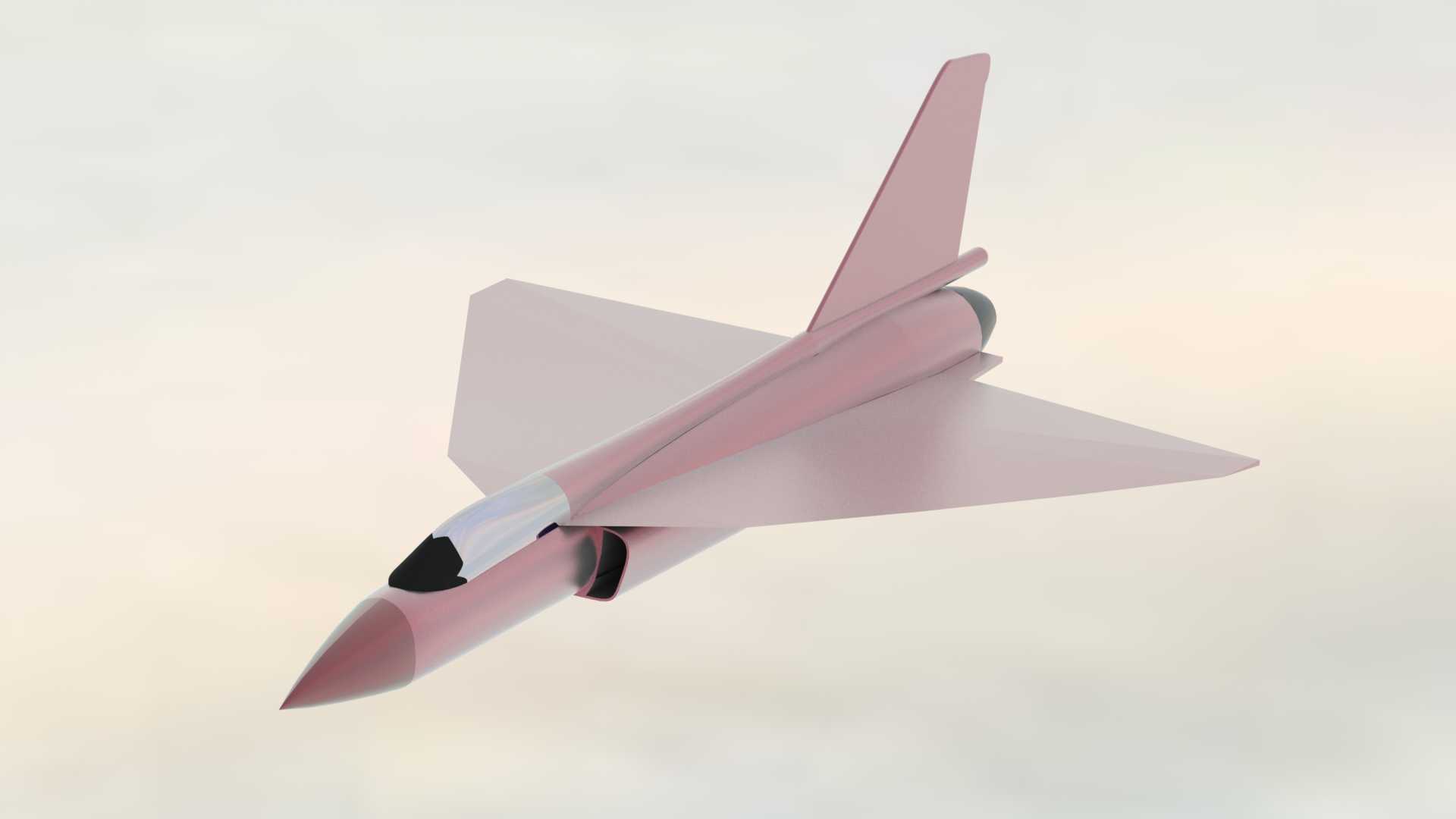

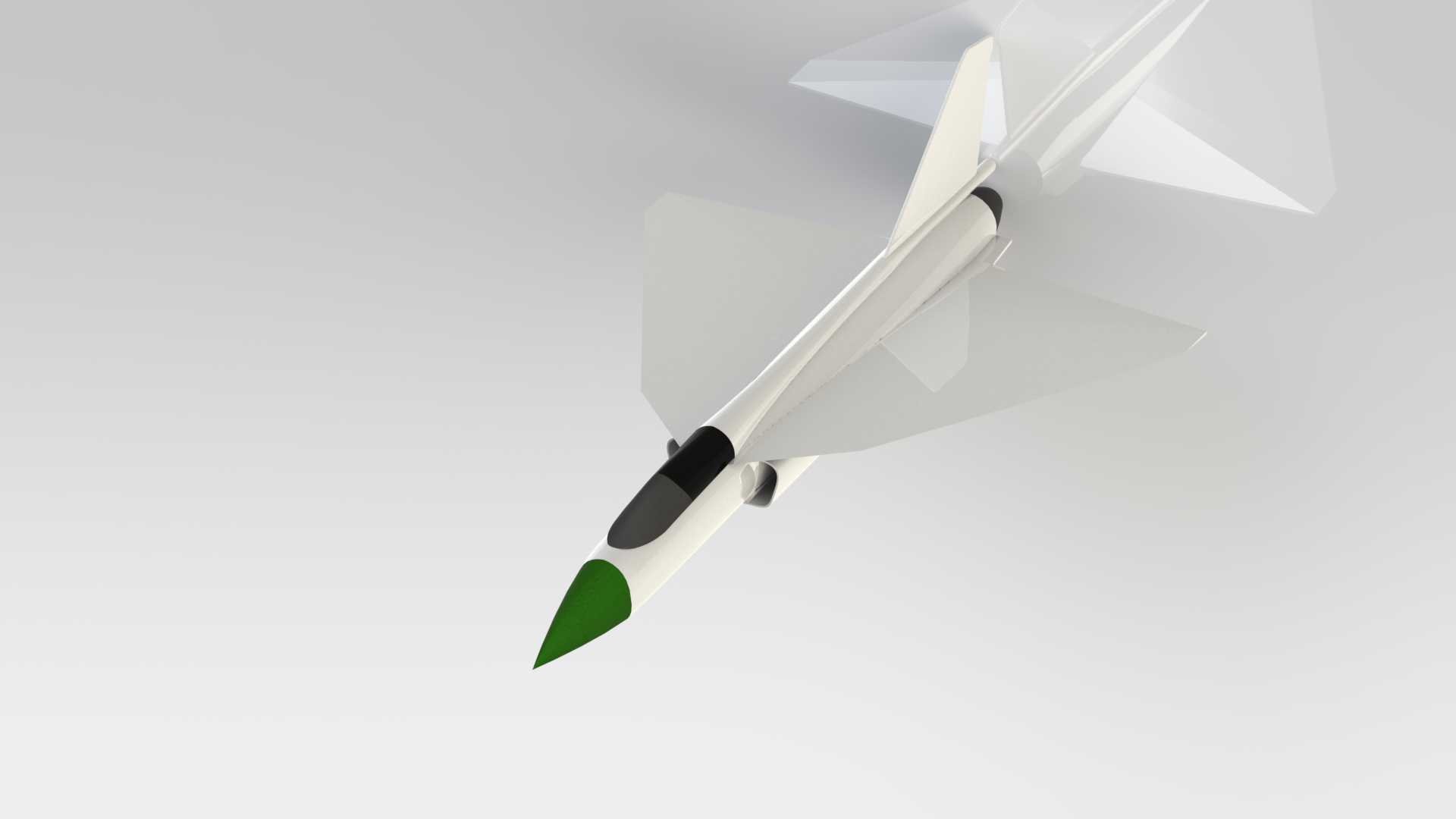

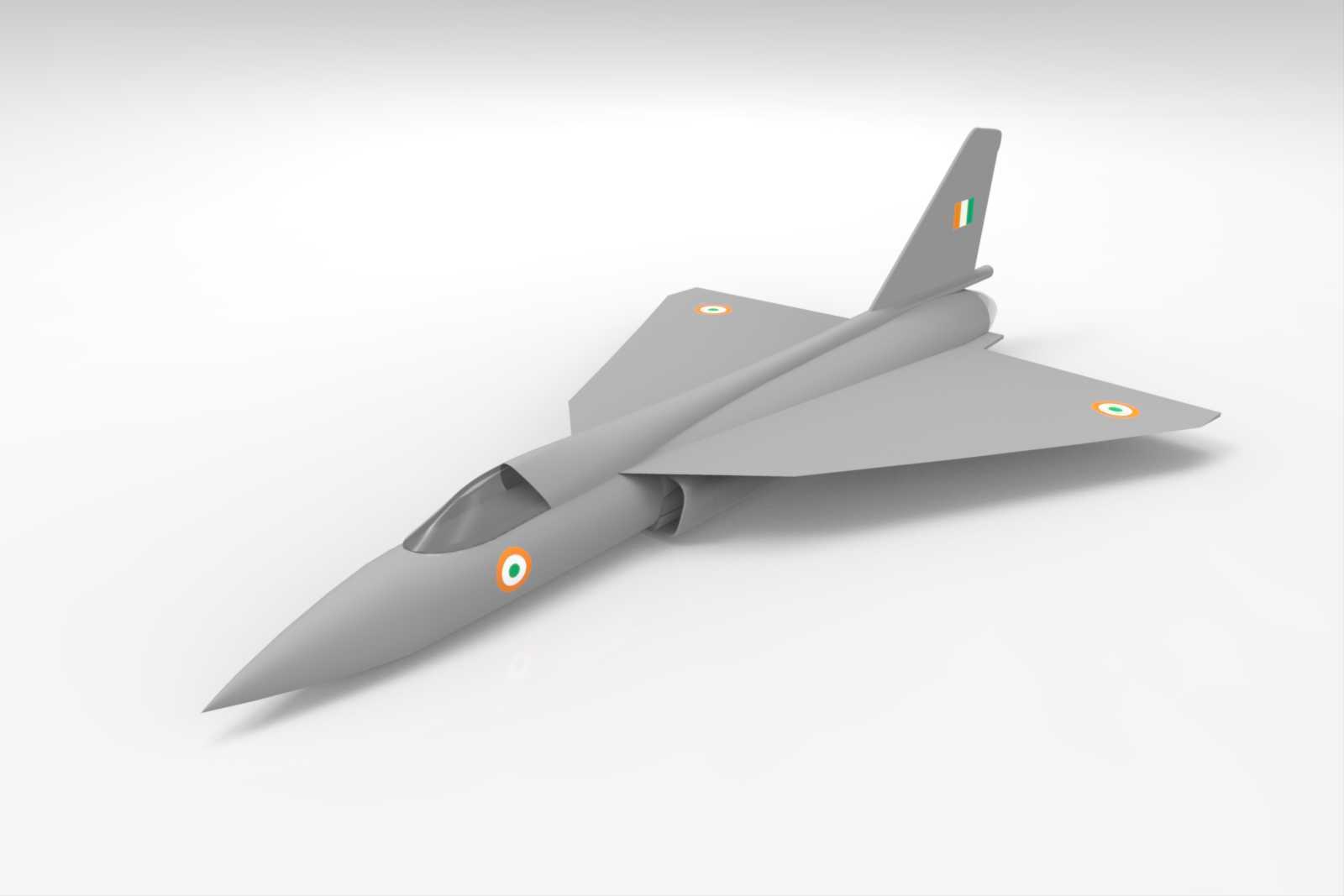

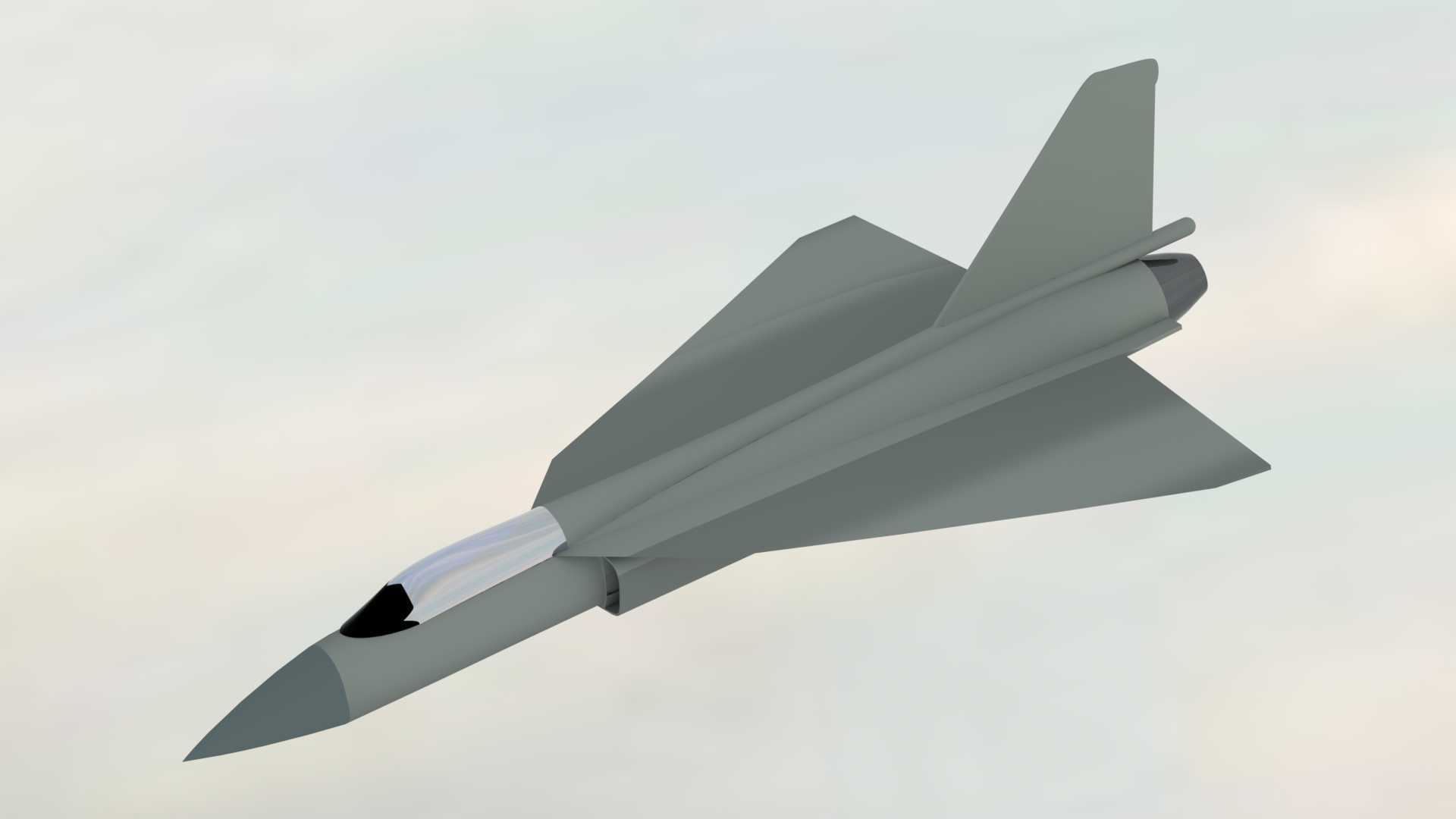

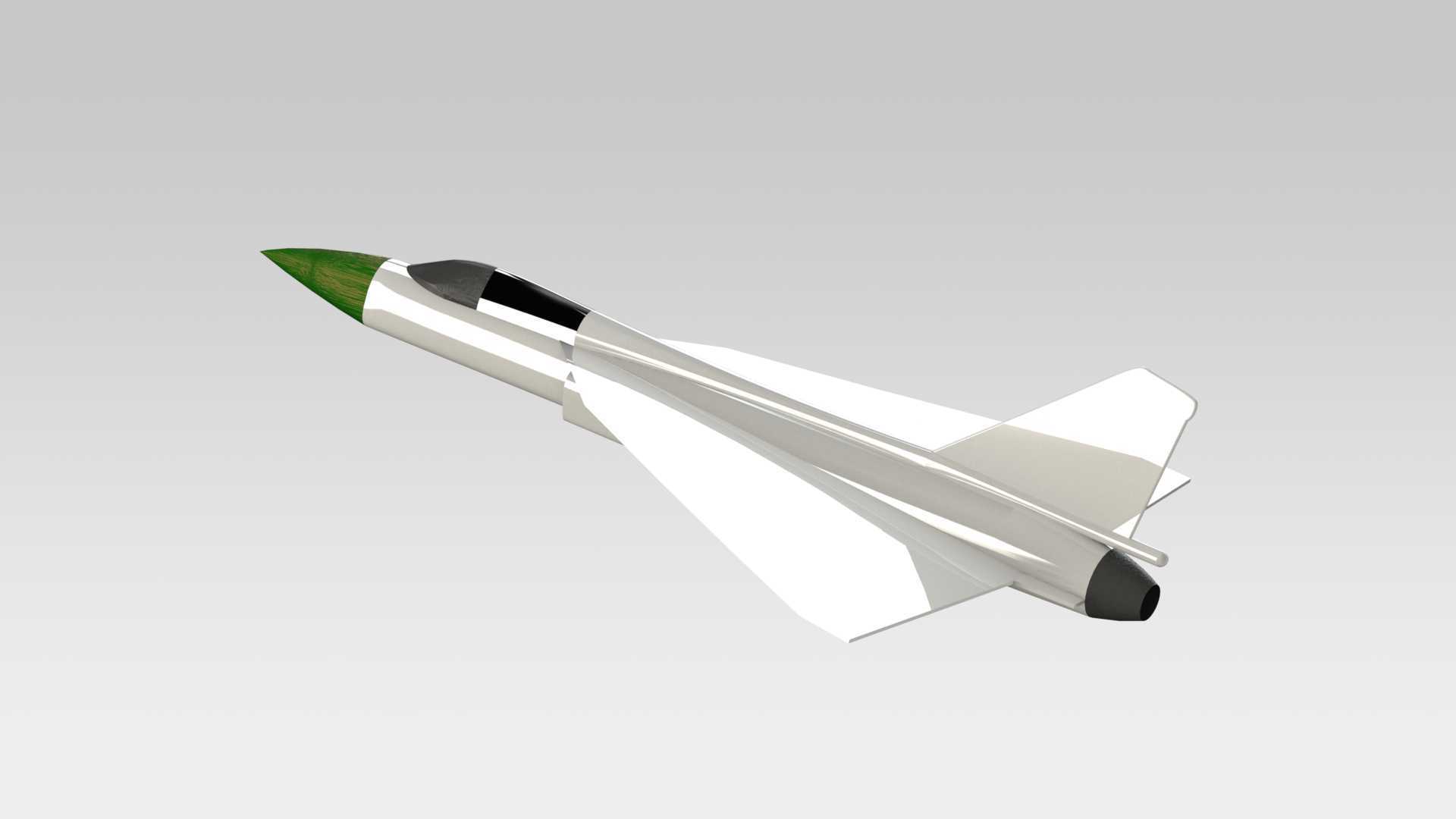

　　该三维数模还原的是单座单发轻型超音速战斗机的完整外形与结构布局，这类机型在实际列装场景中，主要承担前线制空争夺、近距空中支援、要地防空巡逻等任务，因整机尺寸紧凑、起降要求低、部署灵活性强，既可以在永备机场起降，也能在前线简易野战跑道完成升空作业，适配中小规模空中力量的日常战备、训练及低烈度冲突作战需求，部分改进型号还可挂载对地攻击弹药，执行浅纵深目标打击任务。

　　从设计思路来看，该机型采用无尾三角翼布局，这种布局的核心优势是机翼相对厚度小，超音速飞行时的波阻更低，同时三角翼的结构强度更高，能在大过载机动工况下承受更高的气动载荷，机翼内部可预留更大的燃油存储空间，提升整机航程表现；无尾布局取消了水平尾翼，通过机翼后缘的升降副翼同时承担俯仰操纵与滚转操纵功能，能有效降低整机结构重量，减少雷达反射截面积的同时，进一步优化超音速段的操纵效率。进气道采用机身两侧肋下进气设计，这种布局在大迎角飞行状态下，机身能对进气道形成一定的气流遮挡，避免进气道直接暴露在紊乱的来流中，保证发动机在大机动工况下的进气稳定性，同时不会占用机头空间，可在机头位置预留足够的雷达安装舱段，适配机载火控雷达的安装需求。

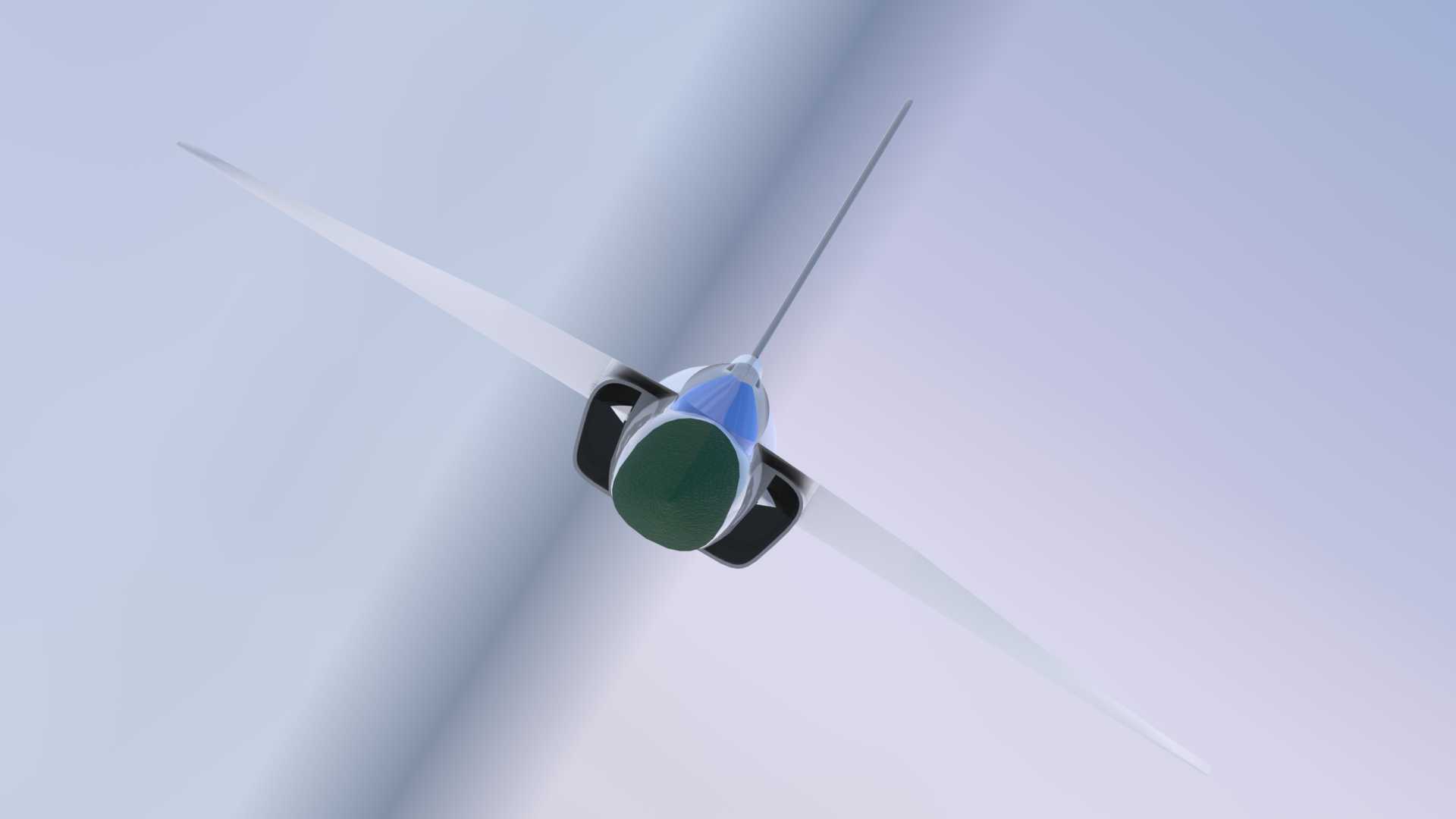

　　外形尺寸与安装边界方面，该机型整机长度控制在13米级，翼展8米左右，机高约4.4米，空重结构约6.5吨，最大起飞重量约13吨，属于典型的轻型战斗机尺寸范畴；建模过程中严格对齐了实际机型的气动外形公差，机头锥采用尖削的流线型设计，截面从机头向后逐步过渡到与机身融合的形态，座舱盖采用水泡型整体式设计，保证飞行员的前向与侧向视野，同时座舱盖的棱线做了圆弧过渡处理，避免在高速飞行时产生局部气流分离。垂尾采用大后掠单垂尾设计，后掠角度与机翼后掠角匹配，垂尾根部与机身尾段平滑过渡，既保证超音速飞行时的方向稳定性，也能减少尾段的干扰阻力；发动机尾喷口采用收敛-扩张型结构，建模时还原了喷口的调节片结构，可直观呈现加力工况下的喷口形态变化。

　　在结构细节还原上，模型区分了机身的前、中、后三个舱段：前舱段包含雷达舱、座舱、前起落架舱，中舱段为主起落架舱、内置油箱舱、设备安装舱，后舱段为发动机安装舱、尾翼连接结构，各舱段的分离面位置均按照实际战机的维护口盖布局做了区分，可用于战机结构教学、地勤维护模拟、气动仿真分析前处理等场景。起落架采用前三点式布局，前起落架为双轮结构，布置在座舱后下方的机身轴线位置，主起落架为单轮结构，收放于机身中部两侧的起落架舱内，收放机构的连接铰点位置均按照实际传力路径做了还原，可用于起落架收放运动仿真的基础数模使用。

　　机翼部分的模型还原了机翼的翼型厚度变化，从翼根到翼尖的相对厚度逐步降低，机翼前缘后掠角符合该类轻型战机的典型设计参数，机翼后缘预留了升降副翼的安装缝隙，可直观展示操纵面的偏转边界；机身表面的口盖、天线、航炮开口等细节均做了简化还原，既保证了外形的辨识度，也避免了过度细节导致的模型冗余，适配不同场景下的使用需求——既可以用于航空科普类的展示场景，也能作为气动仿真、结构强度校核的基础参考数模，为同类轻型战机的方案设计阶段提供外形布局参考，帮助设计人员快速评估不同布局下的尺寸边界、设备安装空间、气动外形合理性，缩短前期方案迭代的周期。
