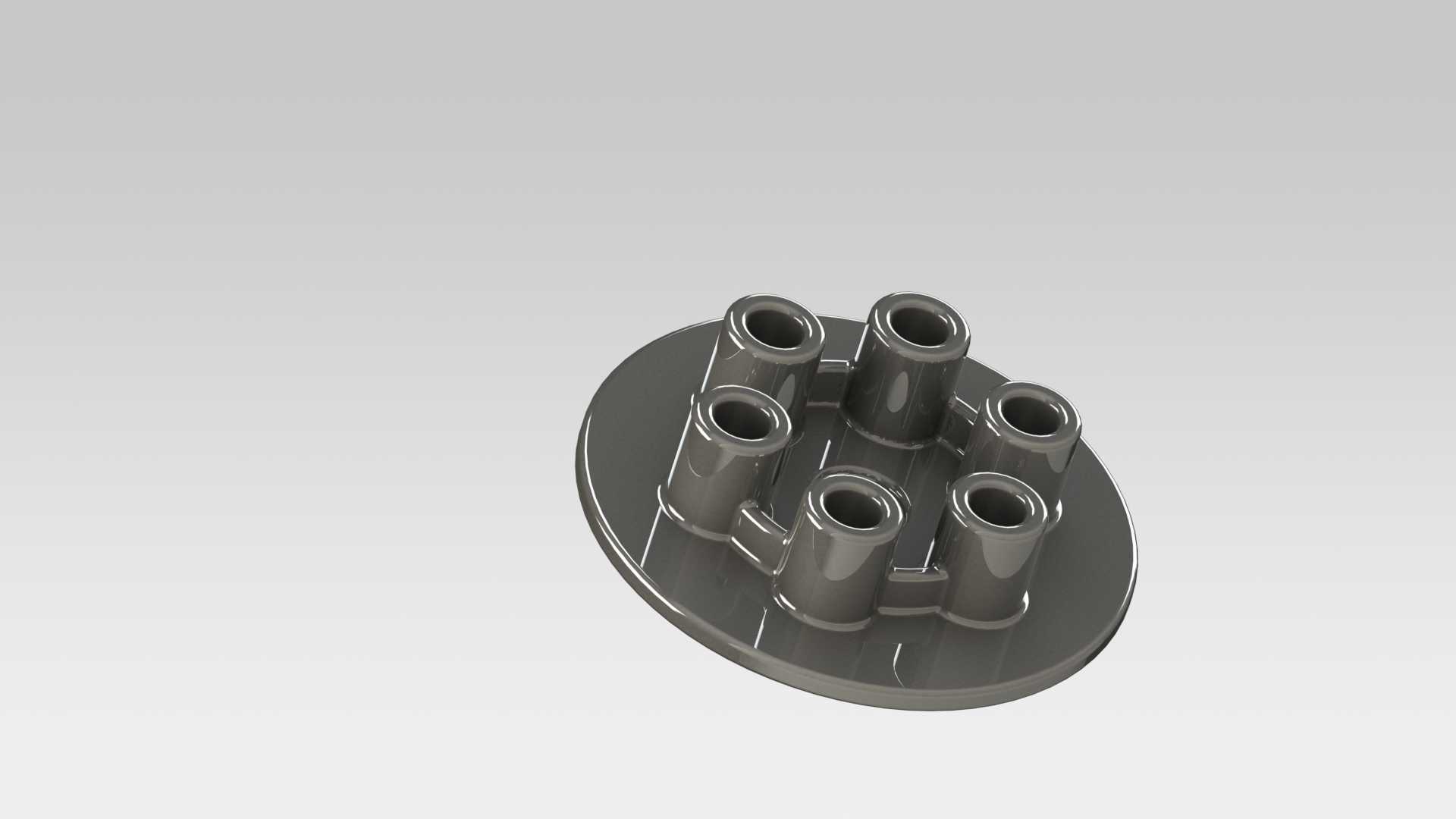

六接口圆形压盘结构设计

　　这款压盘构件在液压管路集成、气动阀组安装、小型压力设备的工位定位场景中应用广泛，日常在车间的小型压装工位、流体分配模组的端盖固定环节都能见到这类结构的身影。从实际使用场景来看，它主要承担两个核心作用：一是作为多管路的集成固定基座，将六组外接管路的接口统一整合在圆形盘面上，避免管路排布杂乱，减少管路接头处的应力集中；二是承担压力传导与端面密封的作用，在压合工况下，盘面可以均匀分散轴向压力，保证对接面的贴合度，避免局部压力过大导致的密封失效或者构件变形。

　　从结构设计思路来看，整体采用圆形盘体作为基础载体，圆形轮廓的优势在于安装时无需刻意对准周向角度，适配圆形安装腔的装配需求，同时圆形结构的应力分布更均匀，在承受轴向压力时不会出现边角应力集中的问题，相比方形、异形盘体的抗变形能力更强。盘面上均匀排布的六个凸起接口，采用等角度圆周分布的设计，每个接口的中心到盘体中心的距离保持一致，相邻接口之间的间距经过核算，既保证外接管路接头有足够的安装操作空间，不会出现扳手拧动时互相干涉的情况，又能最大化利用盘体的表面空间，控制整体外径尺寸。接口与盘体的连接位置做了圆弧过渡处理，没有直角锐边，一方面是减少注塑或者机加工过程中的应力开裂风险，另一方面在流体输送场景下，圆弧过渡可以减少介质流动的阻力，避免杂质在转角位置堆积。

　　盘体的底面设计为平整精加工面，表面粗糙度控制在合理范围内，保证和对接基座安装时的贴合度，不需要额外加装太厚的密封垫片就能实现端面密封，减少装配时的调整工作量。六个接口的内孔为通腔设计，孔径尺寸根据常规的小通径流体管路参数匹配，接口的外壁做了加厚处理，因为接口位置是外接管路的主要受力点，管路插拔、工作振动都会对接口根部产生弯折力矩，加厚的外壁可以提升接口的结构强度，避免长期使用后接口断裂。接口之间还设计了加强筋连接，筋条沿着盘体径向分布，将六个接口和盘体中心区域连为一体，进一步提升整体的结构刚性，当盘体承受轴向压力时，筋条可以将压力均匀分散到各个接口位置，避免盘体中心区域出现凹陷变形。

　　从安装边界来看，这款压盘的整体外径适配常规的DN65规格安装腔，安装时可以直接嵌入对应的圆形安装槽内，盘体厚度控制在合理范围，不会占用过多的轴向安装空间，适合安装空间紧凑的阀组、小型压力设备内部使用。六个接口的外圆尺寸统一，适配标准的快插接头或者螺纹接头安装，不需要针对单个接口做特殊加工，降低配件采购成本。安装时不需要复杂的定位结构，依靠圆形盘体的外圆和安装腔的配合就能实现周向定位，装配效率更高，后期维护拆卸时也不会因为定位结构卡滞导致拆装困难。

　　在实际工况适配性上，这款压盘可以承受常规的低压流体输送压力，也能适配小型压装工位的轴向压合需求，结构上没有冗余的设计，所有的结构特征都服务于安装固定、压力传导、管路集成三个核心功能，没有多余的装饰性结构，完全从工业实用角度出发设计。盘体边缘做了小倒角处理，避免安装时锐边划伤操作人员，也能在嵌入安装腔时起到导向作用，减少装配时的对位难度。接口的端面也做了平口处理，保证外接管路接头安装时的端面贴合度，避免出现接头歪斜导致的泄漏问题。
