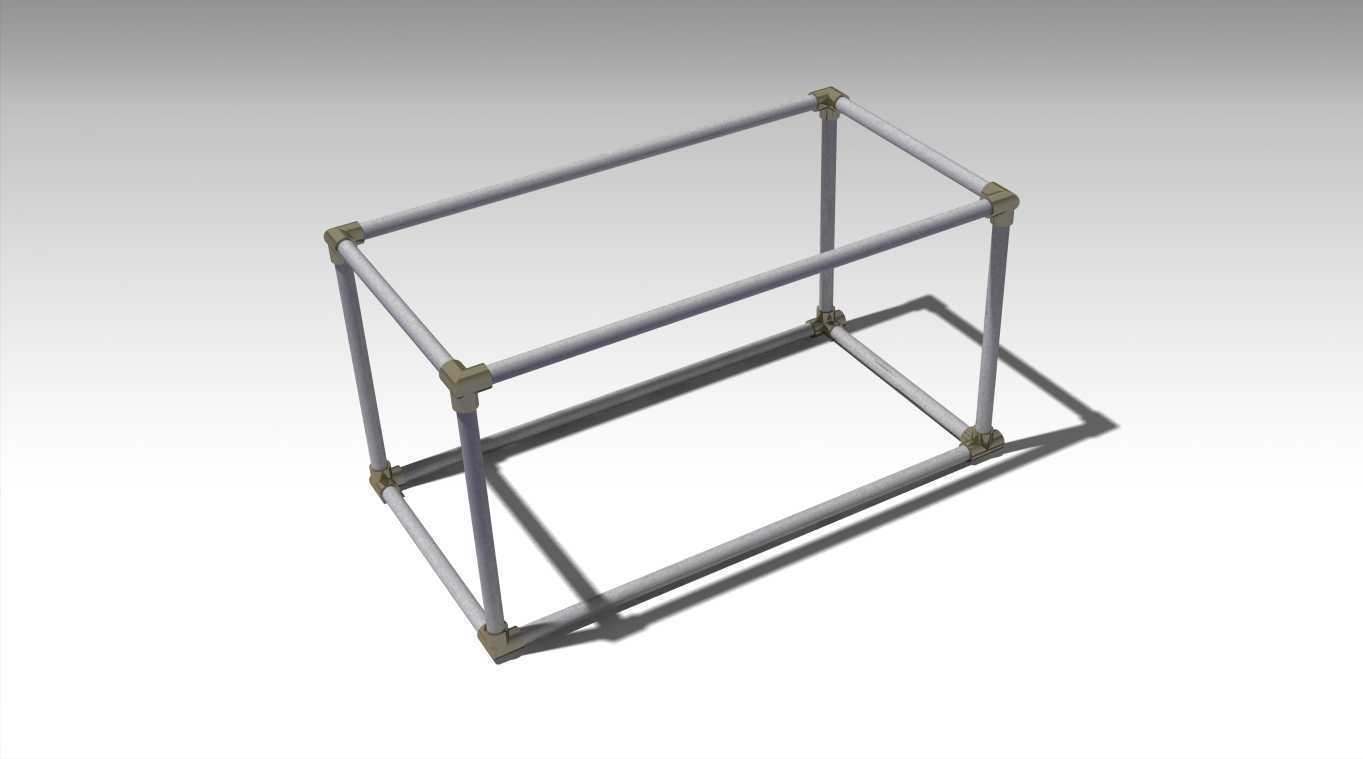

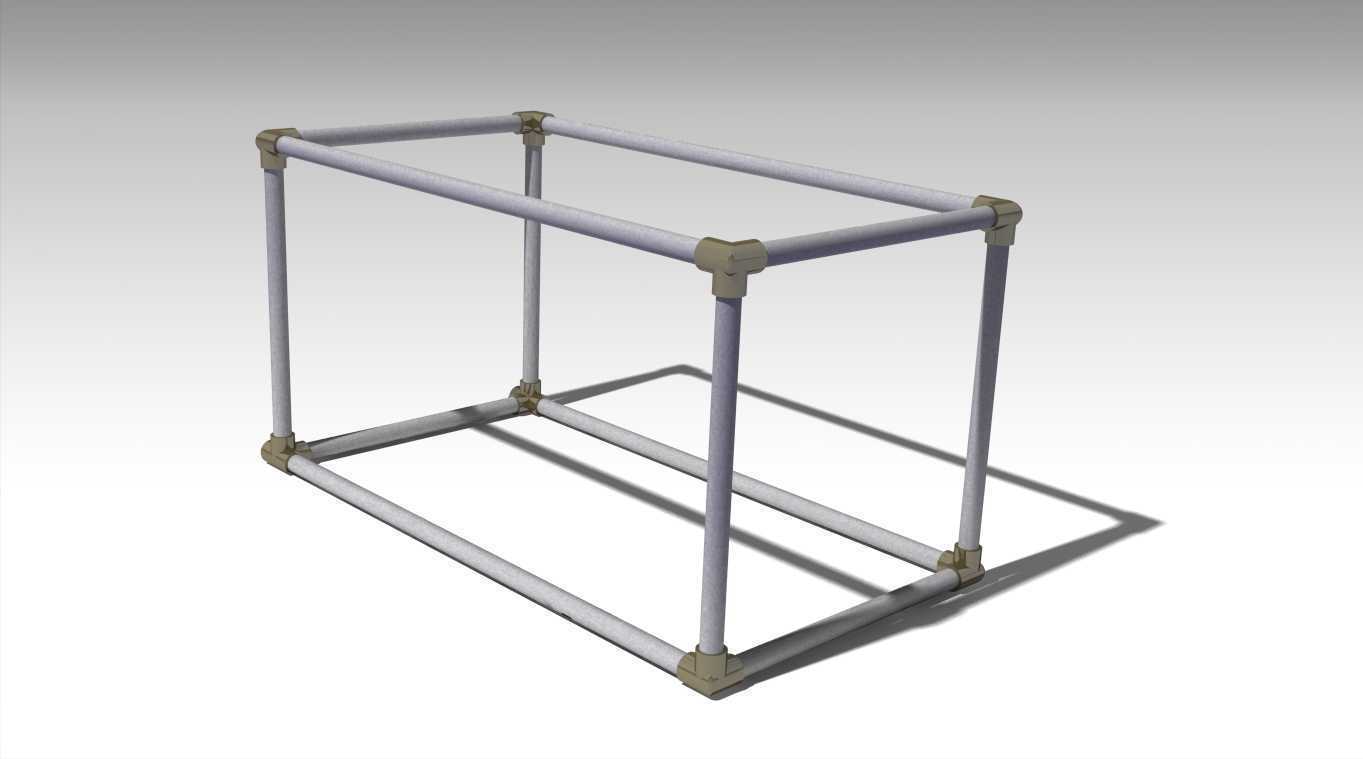

圆管连接件组装式长方体支撑框架结构

　　这类组装式框架在轻工生产、仓储周转、小型设备支撑场景中应用十分广泛，相比焊接成型的固定框架，采用标准圆杆加角向连接件的组合形式，无需焊接设备即可完成现场组装，后期调整尺寸、拆解转运的灵活度更高。日常使用中，这类框架可作为小型物料周转车的主体承载结构，搭配脚轮后实现车间内零散配件、工位器具的短途转运；也可作为轻型工作台的支撑骨架，在上方铺设台板后用于生产线上的工件临时摆放、小型工装的固定放置；部分实验室场景下，还可利用这类框架搭建简易的测试支架，固定传感器、小型检测设备完成相关试验作业。

　　从功能特性来看，该框架采用的杆体直径为15毫米，配套的三通类连接件外径20毫米、内孔与杆体直径匹配为15毫米，连接件的角向定位结构可保证相邻杆体的垂直装配精度，组装后框架的棱边均为直角，整体形位公差可控，不会出现焊接框架常见的焊接变形、角度偏差问题。框架的连接节点依靠连接件与杆体的紧定配合实现固定，部分同结构产品会在连接件侧面加装紧定螺钉，进一步提升节点的抗扭、抗剪能力，避免使用过程中节点松动导致框架整体失稳。

　　设计这类框架时，首先要明确使用场景的额定承载需求，15毫米直径的杆体属于轻型承载规格，单根杆体的跨距不宜过大，否则会出现中部挠度过大的问题，该框架的长宽高比例经过合理匹配，长边与短边的杆体长度差控制在合理范围，竖向支撑杆的排布完全对应上下框体的角点位置，受力传递路径直接，竖向载荷可通过角点连接件直接传递到竖向杆，再传导至底部支撑面，不会出现额外的附加弯矩。设计过程中需要重点控制连接件的内孔尺寸公差，若内孔过大，杆体插入后会存在间隙，组装后框架整体晃量超标；若内孔过小，现场组装时杆体难以插入，会大幅提升装配难度。同时连接件的角部定位面需要保证90度的垂直度，否则组装后框体会出现平行四边形变形，影响后续台板、配件的安装适配。

　　从安装边界来看，这类框架的整体外形为规整长方体，所有外凸部分均为杆体与连接件的自身结构，无额外外凸的安装耳、焊接凸起，在作为设备内嵌支撑结构使用时，可按照框架的实际外轮廓尺寸预留安装空间，无需额外预留避让间隙。底部的四个角点为主要承载接触位置，若需要搭配脚轮、可调支撑脚使用，可直接在底部竖向杆的端面安装标准规格的脚轮连接件，无需对杆体做二次加工。框架的上部框体为平面结构，铺设台板时可直接将台板放置在上部框体的杆体上，采用抱箍、自攻螺钉等方式即可完成固定，适配不同材质的台板安装需求。在实际选型使用时，需要根据实际承载重量核算杆体的壁厚，同直径下不同壁厚的圆杆承载能力差异较大，若用于承载较重的工件或设备，需要在框架中部增加横向支撑杆，提升整体的结构刚性，避免长期承载出现杆体弯曲变形的问题。
