脚踏式阶梯动能回收发电装置结构

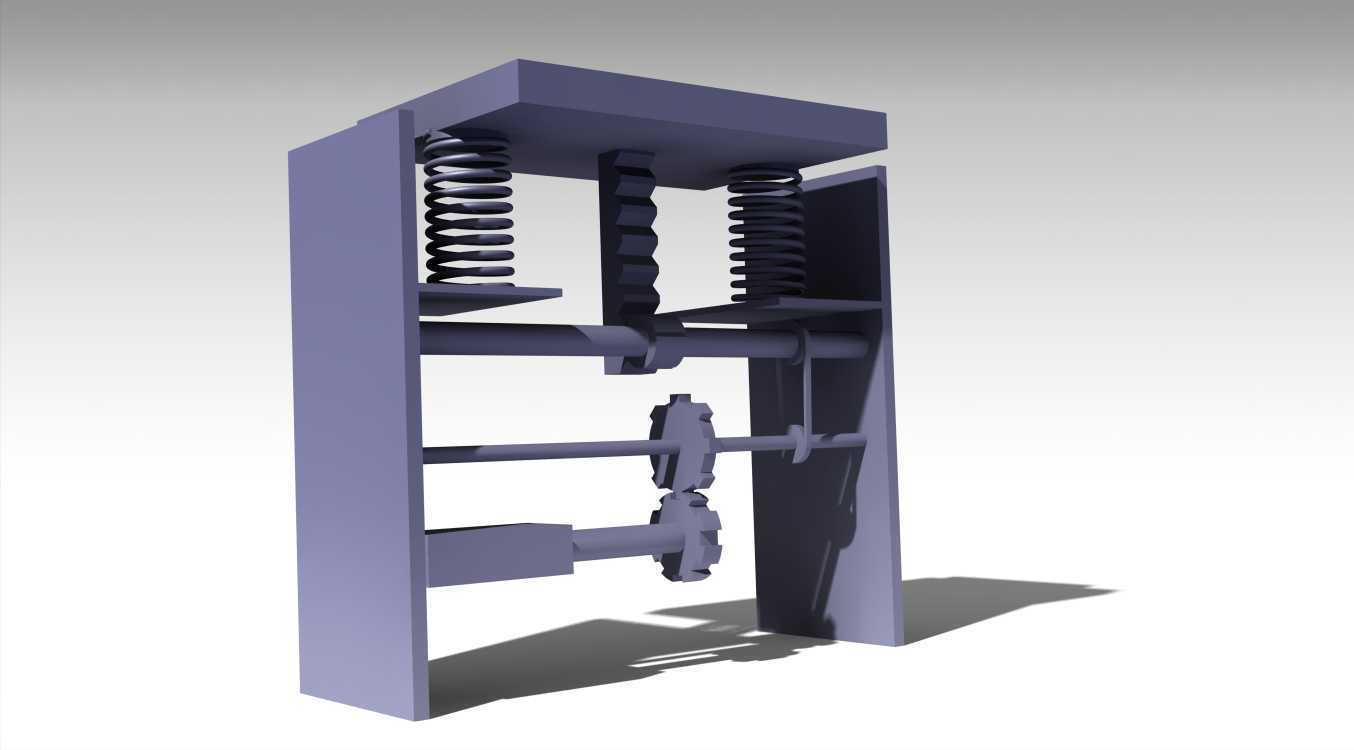

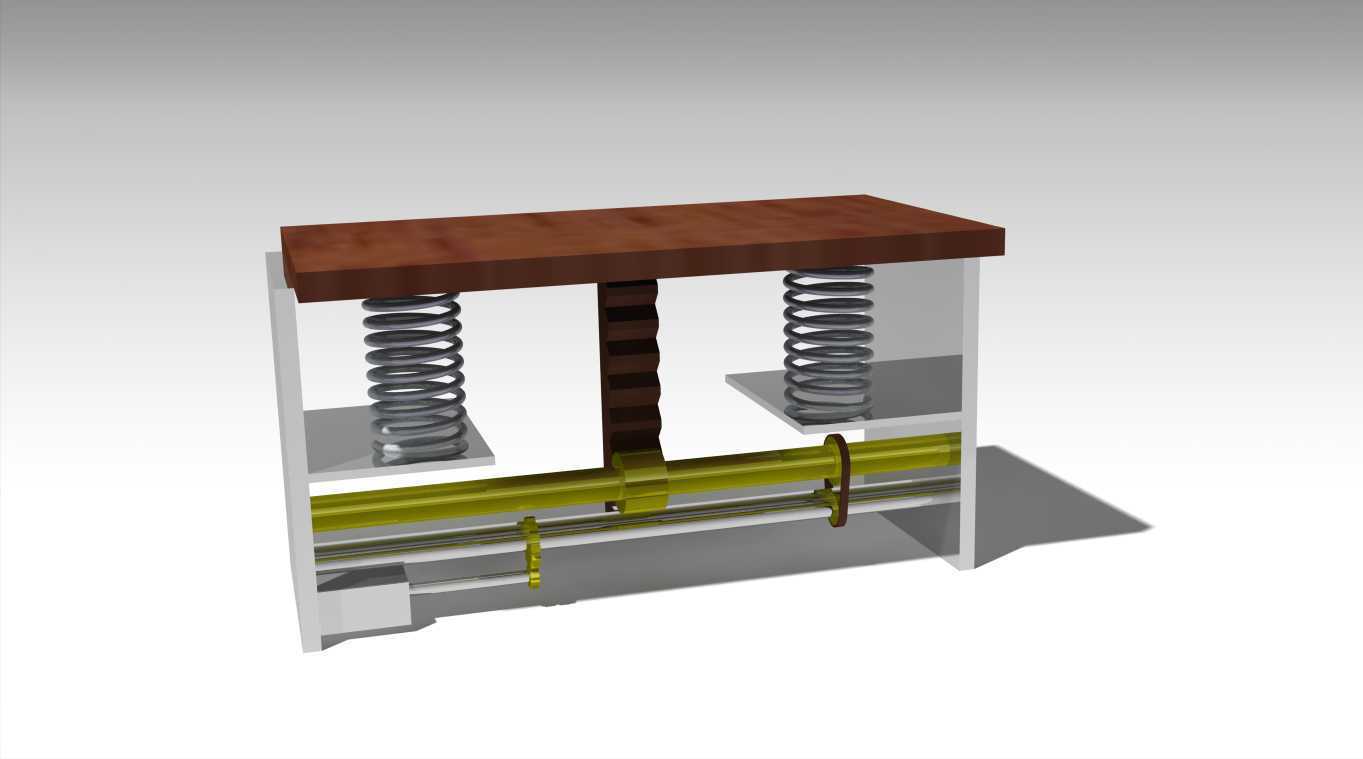

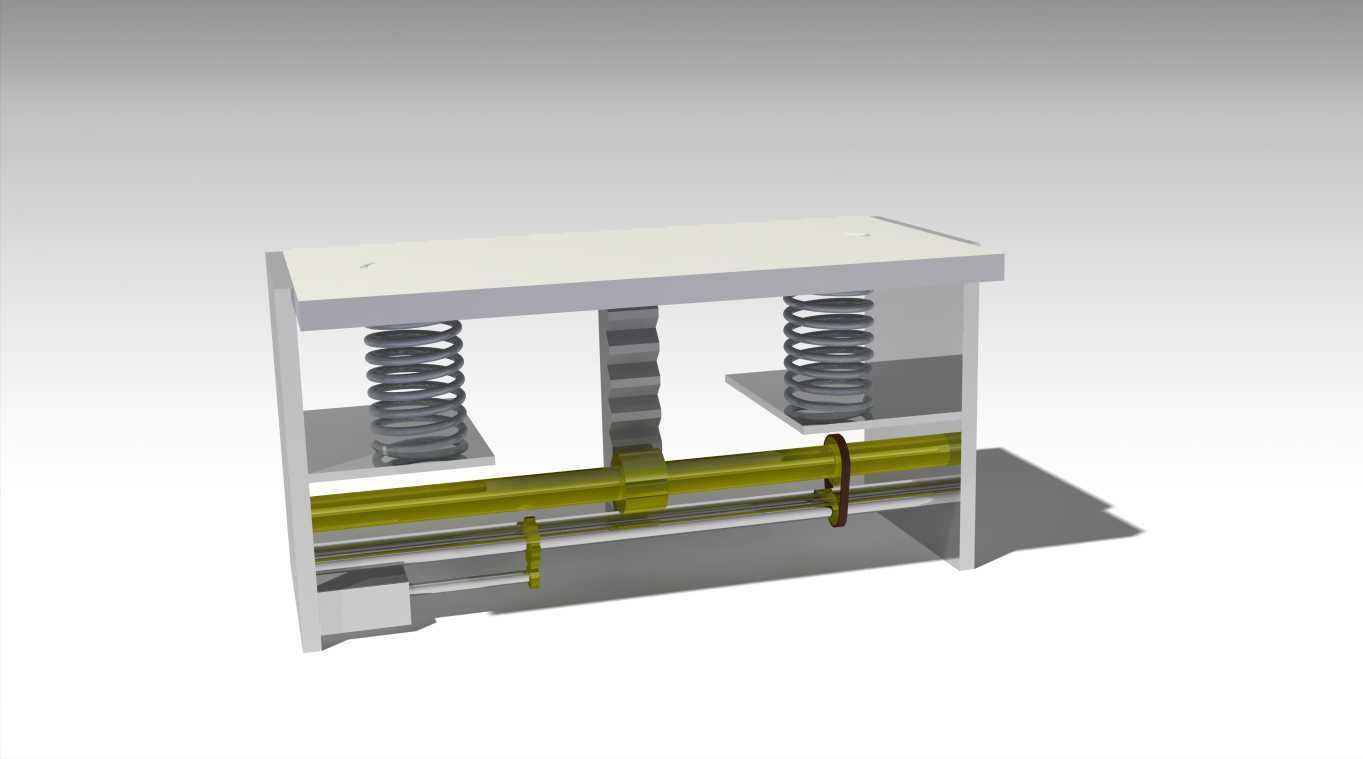

　　该装置主要面向人流密集的公共步行场景布设，可安装在地铁站出入口、大型商超步行梯、校园教学楼步梯、景区登山步道等人员通行频次高的阶梯路段，利用行人踩踏阶梯踏板产生的下行动能完成机械能到电能的转换，所产生的低压电能可直接供给步道周边的低功耗照明、指示标识、环境监测传感器等设备使用，无需额外布设长距离供电线路，适配零散分布式供电的场景需求。整套机构采用埋入式安装设计，踏板顶面与常规阶梯踏面保持齐平，安装时仅需在原有阶梯结构上预留对应深度的安装腔体，腔体内部预留传动组件与发电模块的固定位，安装完成后不会改变原有阶梯的通行宽度与踏步高度，不会对行人正常通行造成干扰。踏板下方对称布置两组圆柱螺旋压缩弹簧，弹簧刚度经过匹配计算，

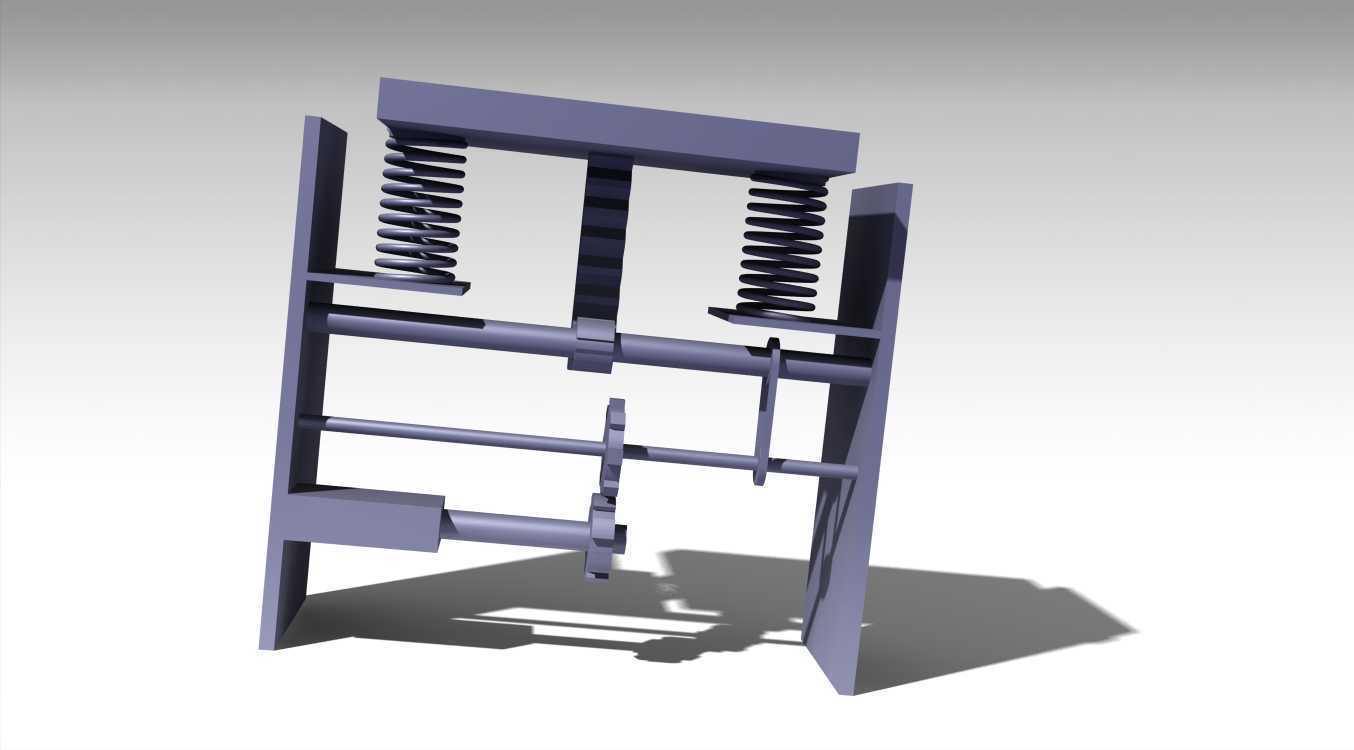

　　既可以保证行人踩踏时踏板下行行程控制在合理区间，避免踏空感影响通行体验，又能在行人脚步离开踏板后快速推动踏板复位，为下一次踩踏做功做好准备，弹簧的两端分别设置定位导套，避免长期往复压缩过程中出现弹簧偏载、卡滞的问题。踏板下方居中位置固定竖向齿条，齿条与下方传动轴上的小齿轮形成啮合传动副，当踏板受踩踏向下移动时，齿条带动小齿轮转动，将踏板的直线往复运动转换为轴的旋转运动，第一根传动轴的两端通过带座轴承固定在安装腔体的内部支架上，保证转动过程的同轴度，减少传动阻力。第一根轴的动力通过链传动结构传递至第二根平行布置的传动轴，链传动采用小节距精密滚子链，适配两轴之间的固定中心距，传动过程无打滑，传动比稳定，可保证动力传递的效率，

　　第二根轴上设置增速齿轮组，将前级传递过来的低转速旋转运动提速至发电机所需的额定输入转速区间，齿轮组采用直齿圆柱齿轮啮合结构，加工装配难度低，传动过程噪音小，适合低速往复做功的使用场景。末端动力输出端与交流发电机的输入轴耦合连接，将旋转机械能转换为可利用的电能，发电机输出端搭配整流稳压模块，可将不稳定的往复旋转产生的波动电压转换为稳定的低压直流输出，直接接入储能电池或者负载端。整套结构的外部框架采用型材拼接而成，所有传动部件均封闭在框架内部，仅踏板顶面露出阶梯表面，可避免户外使用时灰尘、雨水、杂物进入传动间隙造成卡滞，日常维护仅需定期检查弹簧疲劳状态与传动部件的润滑情况即可，运维成本较低。

　　设计过程中充分考虑了不同体重行人的踩踏载荷差异，齿条的有效啮合长度对应踏板的最大下行行程，可避免踏板超程下行造成齿轮齿条脱啮或者结构硬碰撞，传动部件的强度校核按照成人单次踩踏的最大冲击载荷预留足够安全系数，保证长期高频次踩踏下的结构可靠性。
