静音式柴油发电机组外罩防护结构

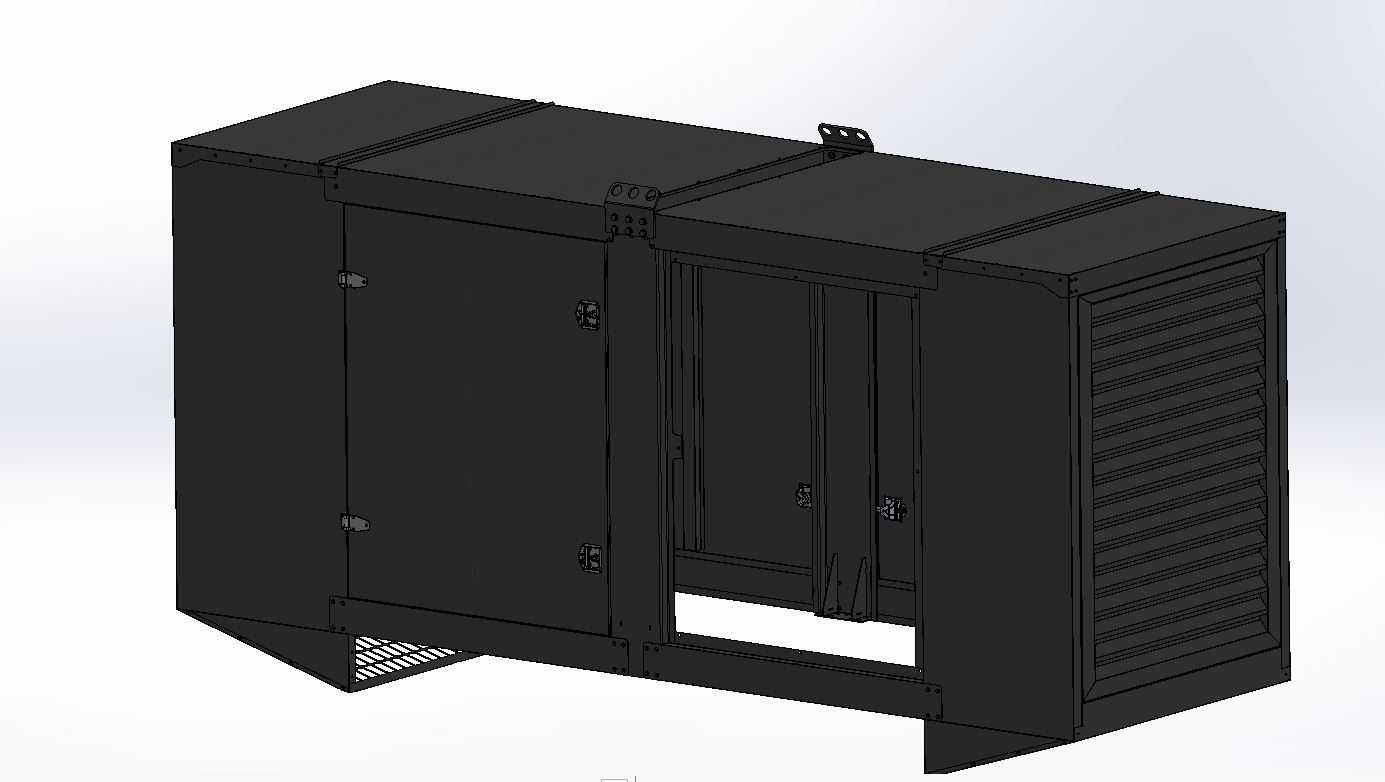

　　这款发电机组外罩主要面向商用备用电源、户外施工临时供电、数据中心应急供电等场景的机组防护需求，在实际项目中，这类外罩是开架式发电机组实现静音化、户外部署的核心配套结构，直接决定机组运行时的噪声控制水平、户外防护等级以及后期运维的便捷性。从结构设计逻辑来看，整个外罩采用分体式模块化钣金拼接思路，主体框架采用折弯型材做内部支撑，外覆冷轧钢板做蒙皮，所有拼接缝处都预留了密封胶条安装位，既可以阻隔机组运行时的机械噪声、燃烧噪声向外传递，也能阻挡户外雨水、扬尘进入机组内部，满足IP23以上的户外防护要求。外罩的侧面设置了多组对开式检修门，门体采用隐藏式铰链与框架连接，每扇门都配置了两点式锁紧结构，日常运维时可以单独打开对应舱门，

　　直接接触发动机、发电机、控制屏等核心部件，不需要整体拆卸外罩，大幅缩短现场运维的操作时间。在散热通风设计上，外罩的一端设置了通风格栅结构，格栅采用倾斜式百叶窗造型，既可以引导冷却气流按照预设路径流经机组散热器、发动机缸体等发热部件，带走运行产生的热量，也能避免雨水直接溅入机组内部，格栅内侧预留了消音棉安装空间，配合外罩内壁满贴的阻燃吸音棉，可以将机组满负荷运行时的1米处噪声控制在75分贝以内，满足居民区、商业区域的噪声排放标准。外罩顶部设置了一体式吊装吊耳，吊耳位置经过重心校核，与内部机组的重心位置匹配，现场转运时可以直接通过吊耳起吊整台机组，不需要额外设置吊装工装，避免吊装过程中外罩受力变形。外罩底部预留了与机组底架的连接孔位，

　　安装时可以直接通过螺栓将外罩固定在机组底架的预设安装点上，不需要现场二次打孔，适配同功率段标准发电机组的安装边界，底部还设置了下凹式走线槽，机组的输出电缆、控制线缆可以通过走线槽引出，避免线缆外露被剐蹭破损。从安装边界来看，这款外罩的整体尺寸完全适配630kW功率段柴油发电机组的外围尺寸，内部预留了足够的消音材料安装空间、散热气流通道以及运维操作空间，不会出现外罩与机组部件干涉的问题，外罩的进风端与机组散热器的安装位置精准对齐，排风端的通风面积满足机组满负荷运行时的散热风量要求，不会因为外罩通风不足导致机组出现高温报警。在细节设计上，外罩的所有外露钣金边缘都做了折边钝化处理，避免安装运维过程中划伤操作人员，

　　门体与框架的接触位置都设置了缓冲减震胶垫，既可以减少机组运行时门体产生的共振噪声，也能避免长期振动导致门体锁扣松动。这类外罩结构在实际应用中，还可以根据用户的使用场景调整细节设计，比如在高海拔区域使用时，可以适当加大通风口面积，补偿高海拔空气密度下降带来的散热效率降低问题；在极寒区域使用时，可以在通风口处加装可调节的挡风板，低温启动时关闭部分通风口，加快机组暖机速度。
