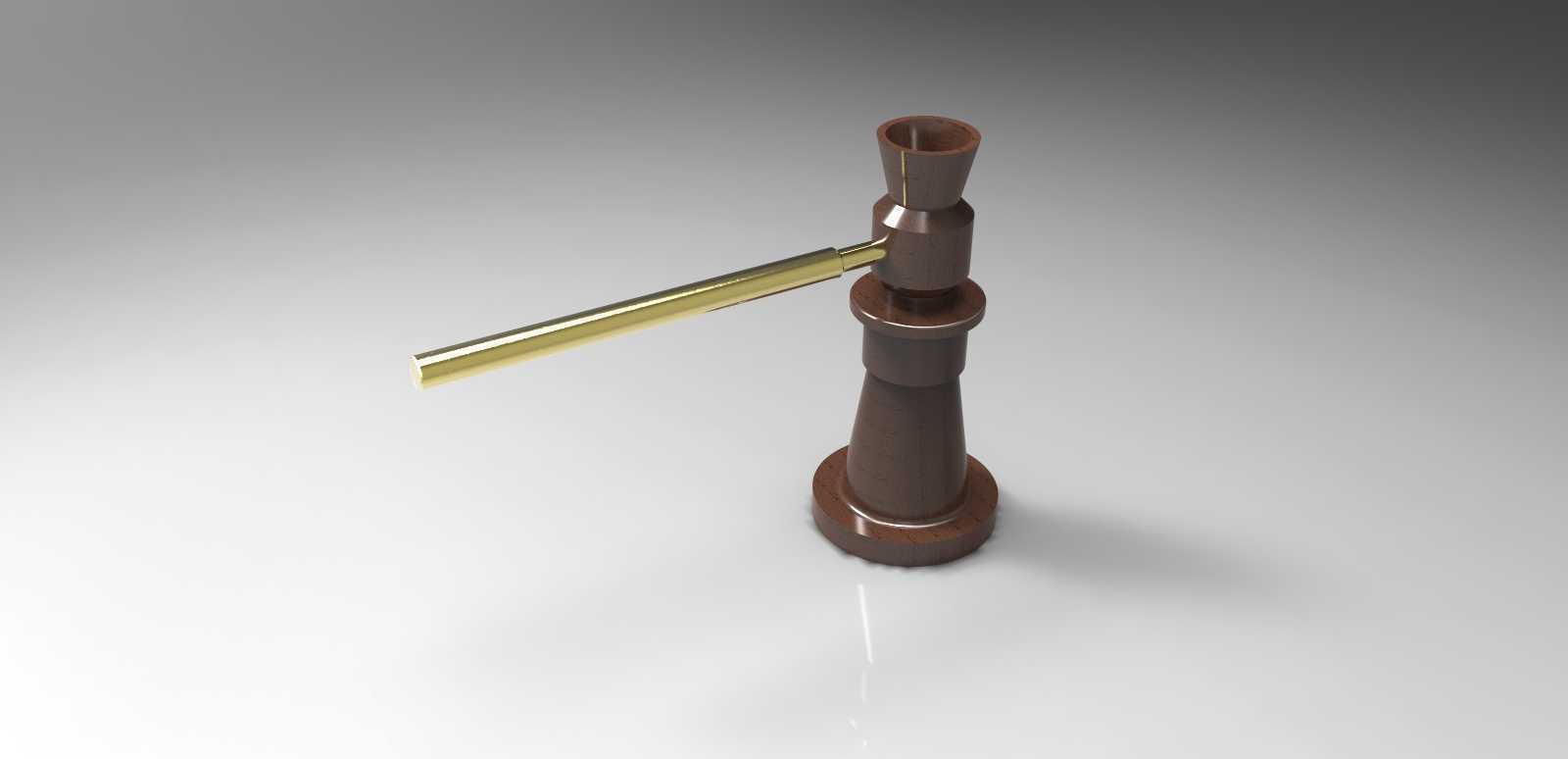

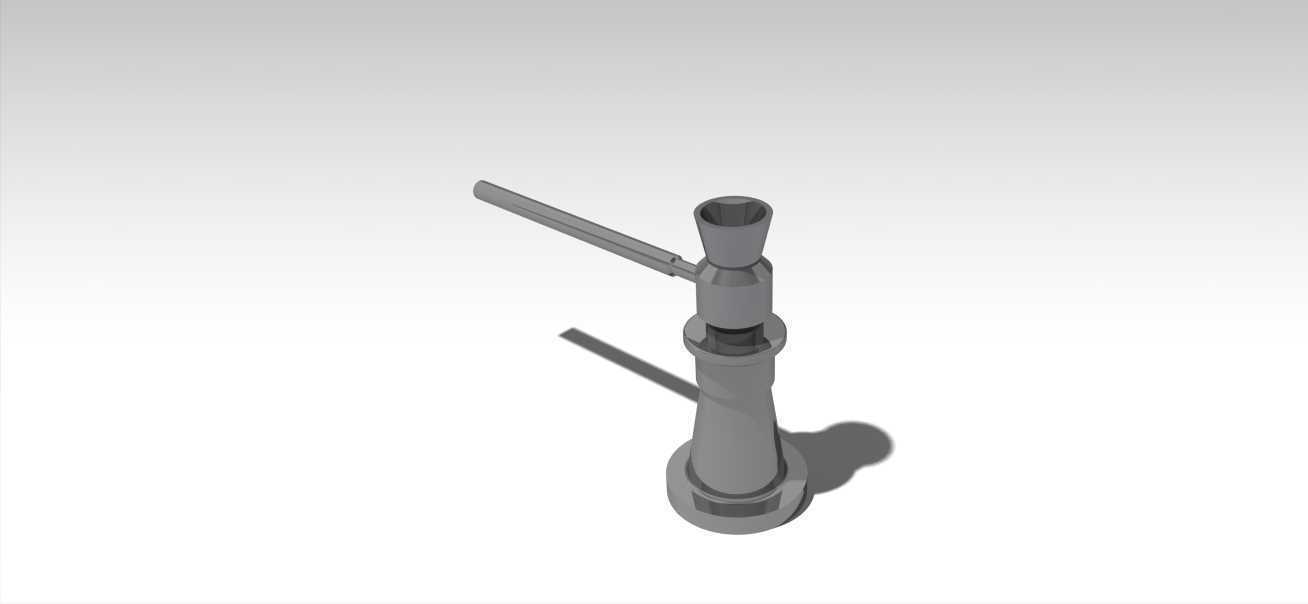

手动螺旋起重顶升工具三维结构

　　在设备检修、小型重物移位、工装调平这类作业场景里，手动螺旋顶升工具的使用频率一直不低，和液压类顶升设备比，它不存在密封件老化泄漏、长期静置泄压回落的问题，哪怕在多粉尘、温差波动大的户外检修现场，也能保持稳定的支撑状态，不需要额外配套动力源，单人就能完成操作，很适合零散的小吨位顶升作业。从结构逻辑上看，这套顶升机构的核心是丝杠螺母传动副，转动外置的操作摇杆时，扭矩会传递到嵌套在底座内的螺母副上，把旋转运动转化为顶杆的直线升降动作，整个传动链没有冗余的中间构件，力的传递路径直接，操作时的反馈感清晰，作业人员能通过摇杆的受力变化直接判断当前顶升负载的大小，避免过载操作带来的结构损坏。设计时首先要考虑的是受力传递的合理性，

　　底座作为整个机构的承载基础，底部做了加大的接触法兰面，能把顶部承受的垂直载荷均匀分散到支撑面上，避免局部压强过大压损作业地面，同时底座内部的螺母安装位做了加厚的加强筋结构，抵消顶升过程中螺母副受到的轴向反作用力，防止长期受力出现壳体开裂的问题。顶杆的外形做了锥度过渡设计，靠近顶部承托位的直径略小，往下逐渐加粗，匹配不同顶升高度下的受力弯矩变化，毕竟顶升高度越高，顶杆伸出长度越长，受到的偏载力矩越大，变径的结构能在控制整体重量的前提下，保证各个伸出位置的结构强度足够，不会出现杆体弯曲变形的问题。顶部的承托槽做了内凹的弧面设计，和被顶升物体的接触面积更大，能防止顶升过程中物体滑移脱落，操作摇杆的安装位做了可拆卸的通孔设计，

　　不需要使用时可以把摇杆拆下收纳，减少整体的存放占用空间，摇杆的末端做了圆滑的握位处理，长时间转动操作时不会硌手，也能避免操作时手部打滑。从安装边界来看，这套机构的收拢状态整体高度较低，能塞进间隙不大的设备底部作业，不需要额外预留太大的操作空间，摇杆的转动半径经过优化，操作时不会和周边的设备构件发生干涉，哪怕在空间局促的设备底部、机架间隙里，也能完成摇杆的转动操作。整个机构的所有传动构件都做了封闭防护设计，丝杠表面不会直接暴露在外，能减少作业现场的粉尘、碎屑附着在传动螺纹上，降低螺纹副的磨损速度，延长整体的使用寿命，日常维护只需要定期在螺纹副位置加注润滑脂，就能保持操作的顺畅度，不需要复杂的拆解保养。和其他顶升工具比，

　　螺旋结构的自锁特性是核心优势，当停止转动摇杆时，螺纹副的升角小于当量摩擦角，机构会自动锁止在当前的顶升高度，哪怕受到额外的振动、冲击载荷，也不会出现自行回落的问题，支撑状态的可靠性很高，很适合需要长时间保持顶升高度的设备支撑、安装对位作业。在实际建模过程中，各个配合面的公差设定也贴合实际加工要求，螺母和底座的配合采用过渡配合加销钉定位，保证传动过程中螺母不会出现跟转问题，顶杆和导向套的配合采用间隙配合，既能保证顶杆升降顺畅，又能控制径向的晃动量，避免顶升时出现偏载卡滞的问题。
