手动螺旋起重顶升设备三维结构

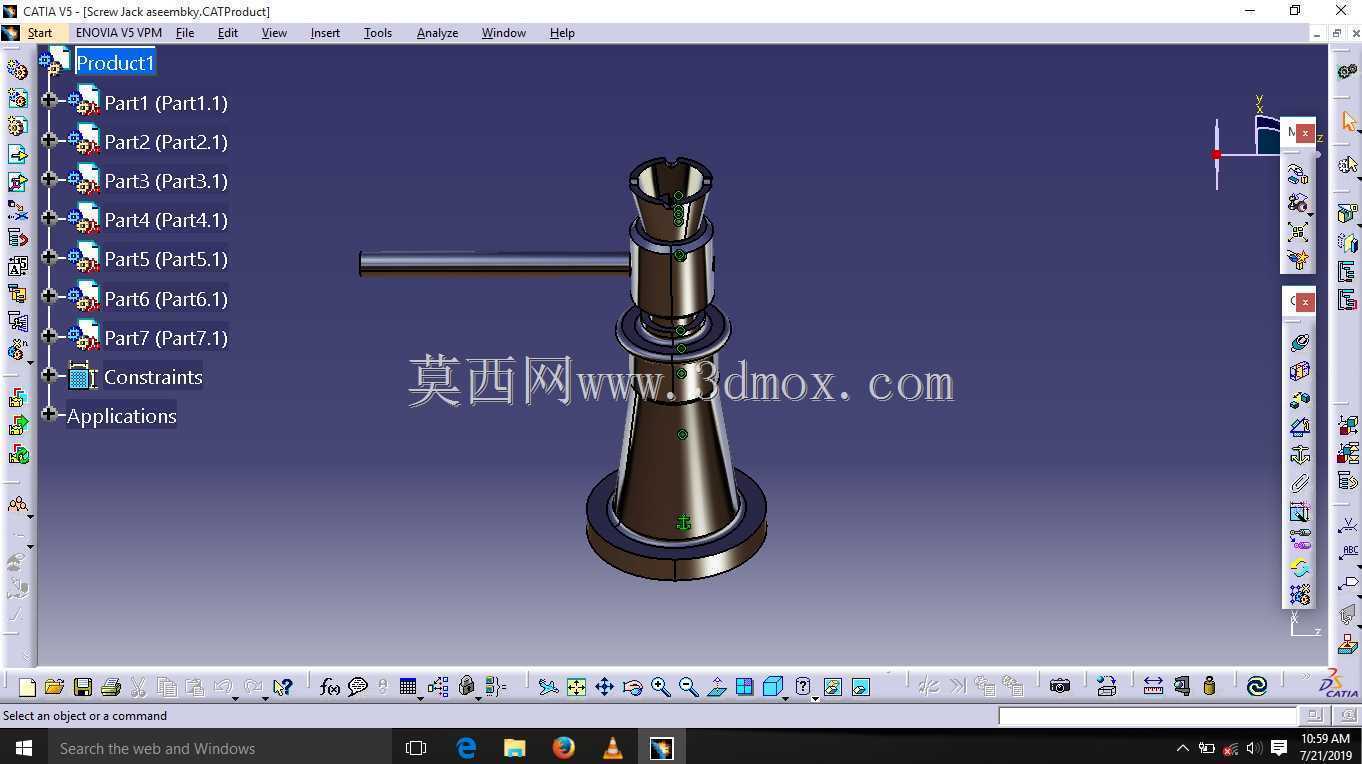

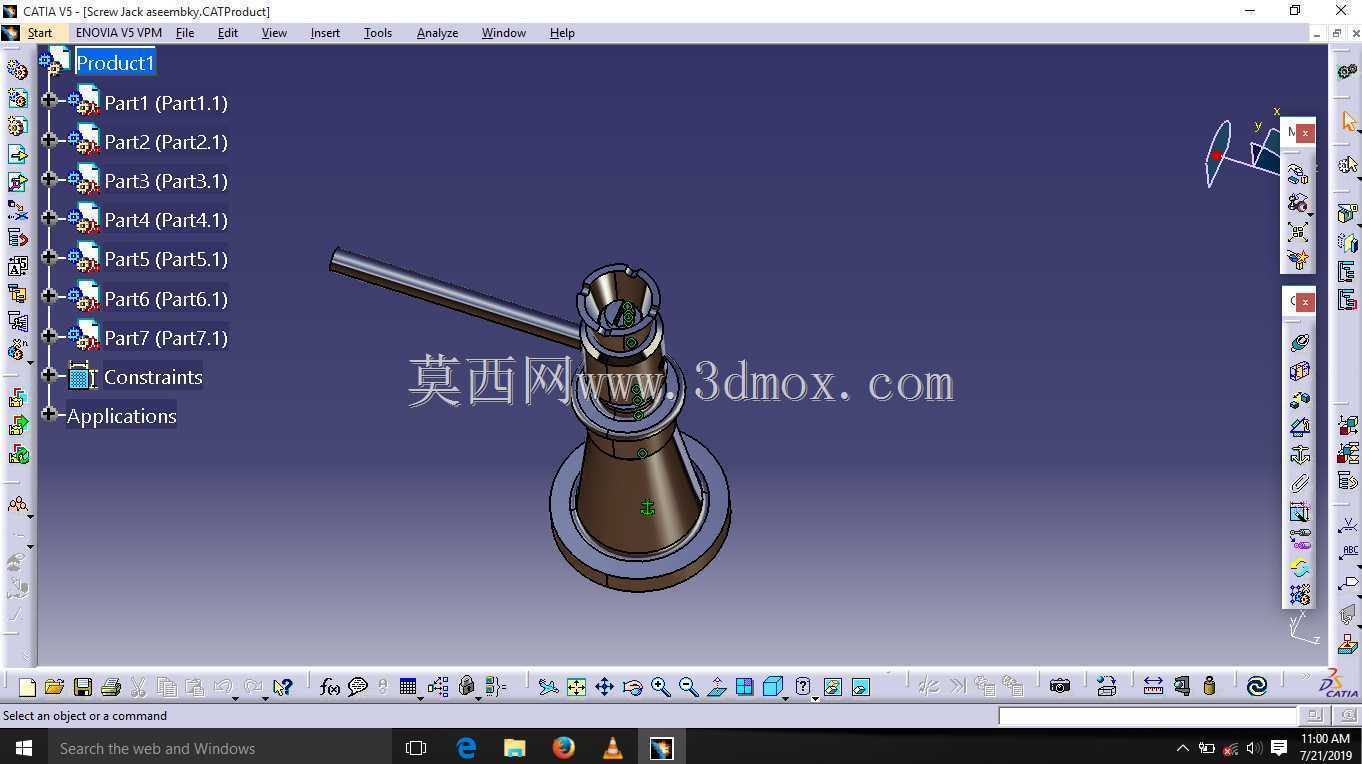

　　在设备检修、重物短距离顶升、工装对位这类现场作业场景里，手动螺旋千斤顶是无需外接动力源就能完成承重顶升的核心工装，和液压类顶升设备相比，它不存在密封件老化漏油、泄压回落的风险，哪怕在高温、多粉尘、无电源的野外或者车间角落，都能稳定保持顶升后的支撑状态，不会因为长时间承重出现位移下滑，这也是很多重型设备装配、车辆应急维修场景优先选用这类结构的核心原因。这套三维结构完整还原了螺旋千斤顶的全部零件与装配关系，从底座的承重接触面开始，设计阶段就考虑了不同工况的支撑需求：底座采用下宽上窄的锥台过渡结构，底部平面做了足够的接触面积设计，放置在硬化地面或者钢制工装平台上时，单位面积压强能控制在常规地面承载阈值内，不会因为局部压强过大压坏作业地面，

　　也能避免顶升过程中底座侧倾。核心的螺旋传动副采用梯形螺纹设计，这是承重类螺旋传动的标准选型，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中螺纹副的接触应力分布更均匀，既能承受轴向的顶升承重，又能在转动摇臂的时候保持顺畅的传动手感，不会出现卡滞或者螺纹咬死的问题；螺杆和顶帽之间做了相对转动的结构设计，顶升过程中顶帽和被顶升重物接触面不会跟着螺杆同步转动，避免转动摩擦刮伤被支撑工件的表面，顶帽上端还做了内凹的定位槽，和设备底部的支撑凸台配合时能自动对中，防止顶升过程中重物滑移。侧面的摇臂插孔采用贯穿式设计，摇臂杆可以根据操作空间需求选择插入长度，在空间狭窄的工位可以插短端操作，需要大扭矩顶升重载的时候可以把摇臂完全插到底，

　　利用更长的力臂降低操作力度，摇臂和插孔的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为公差过小导致插拔卡滞。整个筒体部分作为螺杆的导向支撑结构，内壁做了足够长度的导向段，螺杆伸出到最大行程的时候，依然有足够的配合长度包裹在筒体内，不会因为悬臂过长出现螺杆弯曲变形，筒体和底座之间采用止口定位加紧固件连接的结构，承受偏载的时候连接位置的应力能均匀分散，不会出现焊缝或者连接位置开裂的问题。从安装边界来看，这套结构收拢状态下的整体高度适配常规设备底部的预留顶升间隙，不需要额外垫高就能直接放入设备底部的支撑位，最大顶升行程覆盖了绝大多数设备检修、装配时需要的顶升高度，摇臂转动的操作半径预留了足够的手部操作空间，

　　不会和周边的设备、工装出现干涉。建模过程中所有零件的配合公差都按照实际加工要求做了预留，螺纹副的配合间隙、转动件的润滑空间、紧固件的安装空间都做了对应设计，不管是用来做结构原理演示、加工出图参考，还是做虚拟装配仿真、作业工位的工装布局模拟，这套完整的零件加装配模型都能直接复用，不需要再额外做结构上的补全或者调整。实际使用中这类螺旋千斤顶的承重范围覆盖从几吨到十几吨的常规作业需求，因为没有液压元件的易损问题，日常维护只需要定期给螺纹副加注润滑脂，就能保持多年的稳定使用，相比其他顶升设备的维护成本更低，也更适合作为车间常备的应急顶升工装，在做生产线布局规划的时候，也可以把这类工装的三维模型直接导入布局文件，提前预留好顶升作业的操作空间，避免后期设备进场维护的时候出现空间不足的问题。
