90度垂直连接弯角法兰结构件

　　在流体输送管路、气动液压系统、工业通风管道的布设场景中，经常会遇到两个轴线互相垂直的管路端口需要对接的工况，这类场景下如果直接通过直管搭配平法兰强行弯折对接，不仅会造成管路内部流道突变引发压损激增，还会在接口位置产生额外的结构应力，长期运行下容易出现密封失效、焊缝开裂甚至管路断裂的问题，弯角法兰正是为解决这类垂直管路对接需求而设计的集成式连接件。

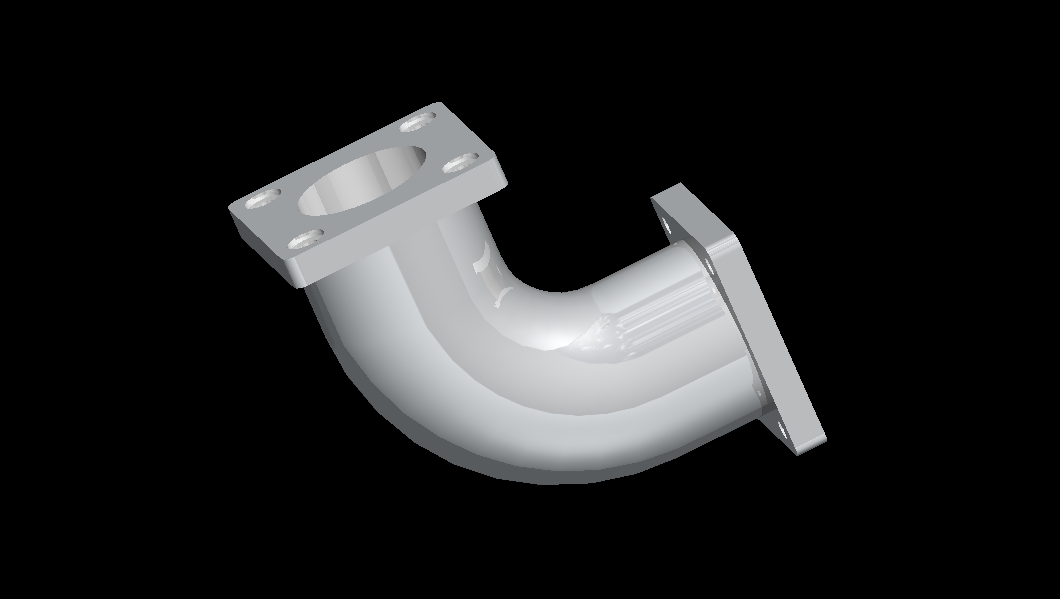

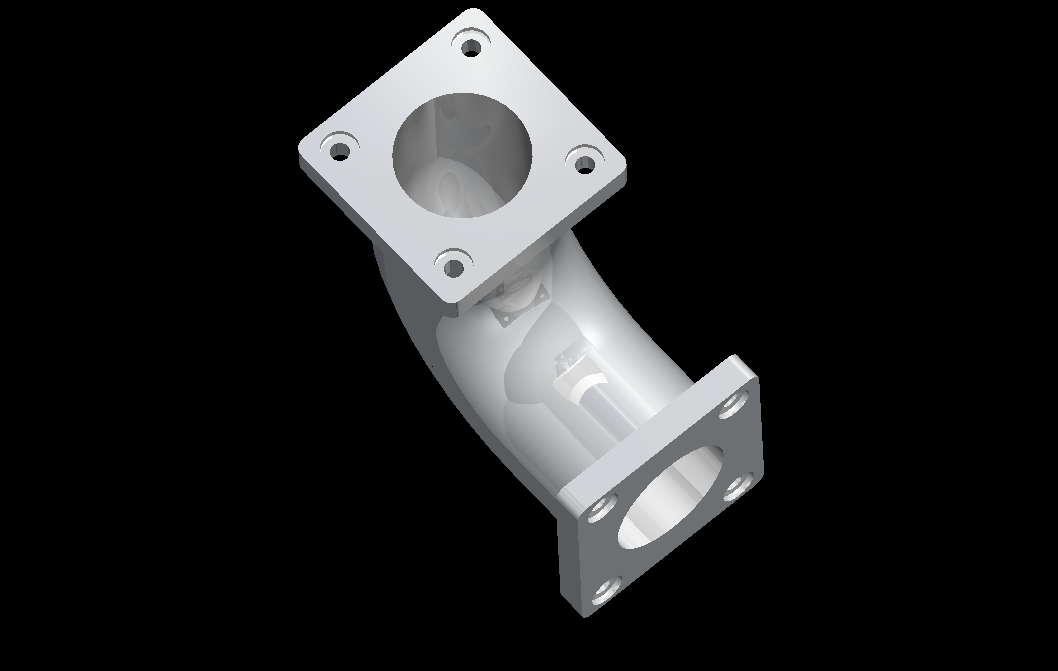

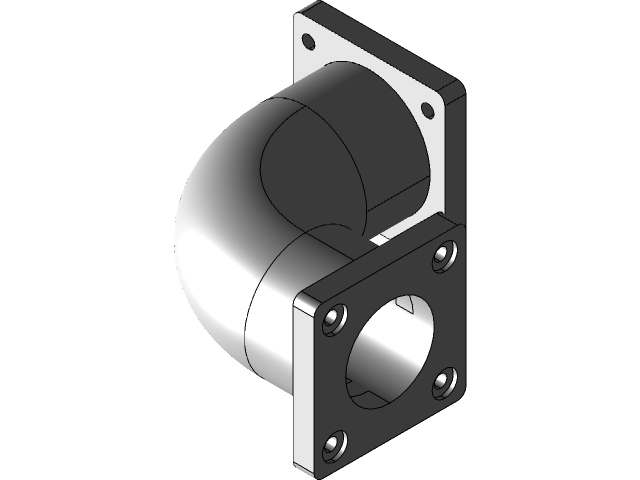

　　从结构设计逻辑来看，这款弯角法兰将90度弯管流道与两端的连接法兰做成了一体化结构，省去了传统施工中需要单独焊接弯头与平法兰的工序，也避免了现场焊接带来的焊缝变形、密封面错位等质量隐患。两端的法兰端面均采用标准平面密封结构，每个法兰端面上预留了四个对称分布的螺栓安装孔，安装时只需将两端法兰分别与对应垂直方向的管路法兰对齐，放入密封垫片后穿入螺栓按对角顺序拧紧即可完成对接，安装效率相比分体焊接结构提升40%以上，也更适合后期管路的拆装维护。

　　在流道设计上，弯管段采用了大圆弧过渡的曲率设计，而非直角弯折结构，这种设计能够让流体在转向过程中保持相对平稳的流态，减少湍流、涡旋的产生，有效降低管路系统的压力损失，同时也能减少流体中固体颗粒对管壁的冲刷磨损，延长连接件的使用寿命。法兰端面的螺栓孔位置度经过严格管控，与通用标准法兰的安装孔位完全匹配，不需要现场二次扩孔或者修配，能够直接适配现有管路系统的安装接口。

　　从安装边界来看，这款弯角法兰的两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留出弯管段的转弯空间，不能与周边的设备支架、墙体或者其他管路产生干涉，螺栓安装侧需要预留足够的扳手操作空间，方便螺栓的拧紧与后期拆装。法兰密封面的平面度控制在合理公差范围内，配合常规的橡胶垫片、金属缠绕垫片或者四氟垫片都能实现可靠密封，可适配水、油气、低压蒸汽、压缩空气等多种常见工业介质的输送场景。

　　在实际工程应用中，这类弯角法兰常被用在车间压缩空气管网的转角位置、液压站的管路布局、通风除尘管道的转向对接、小型给排水管路的垂直转向等场景，相比分体式的弯头加法兰组合，一体化结构的刚性更好，在管路存在轻微振动的工况下也不容易出现接口松动的问题。设计建模过程中，重点管控了弯管段的壁厚均匀性，避免弯折位置出现壁厚减薄导致的强度不足问题，同时对法兰与弯管的衔接位置做了圆弧过渡处理，减少应力集中，提升整体结构的抗疲劳性能，能够满足长期带压运行的使用要求。
