家用清洁设备弯型吸尘喷嘴结构设计

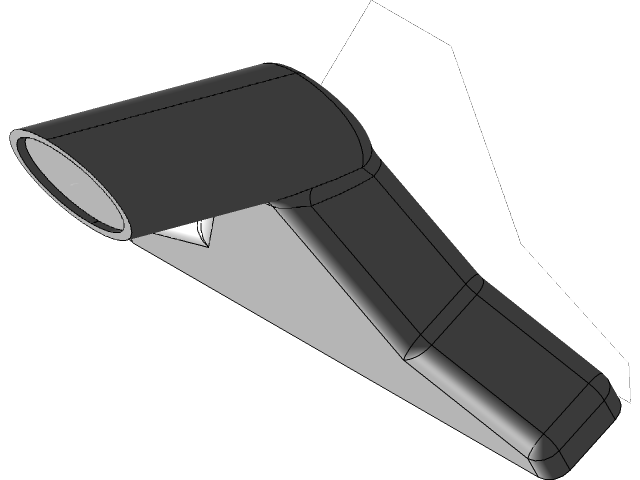

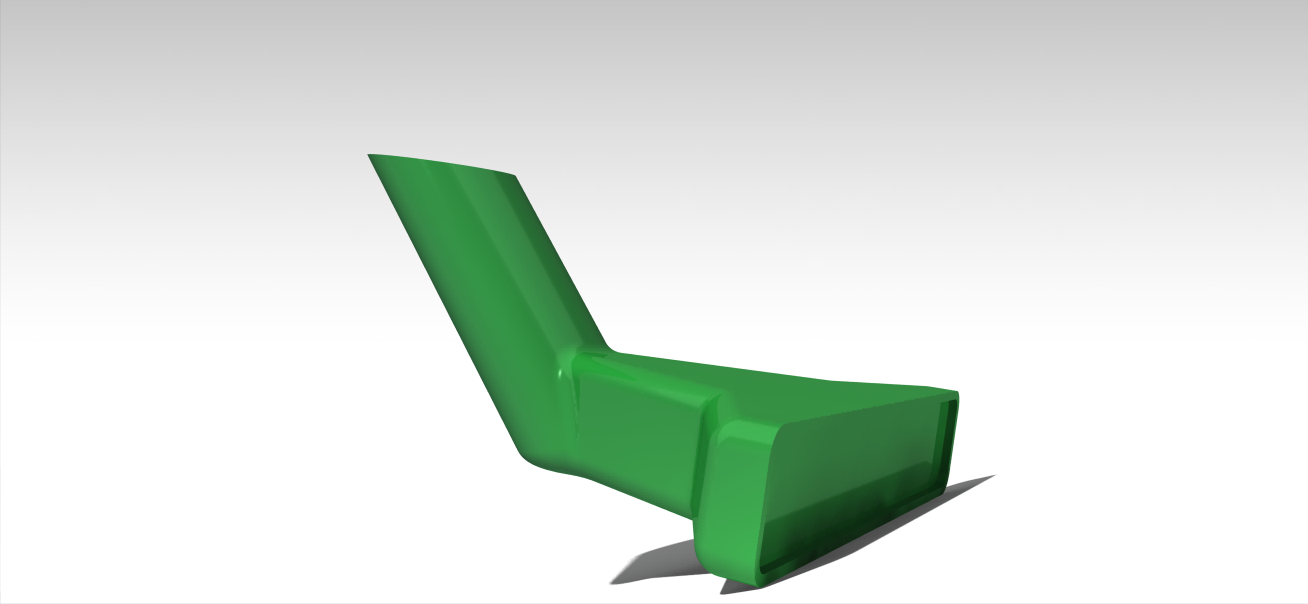

　　这款弯型吸尘喷嘴是真空吸尘设备的终端作业配件，主要适配家用及商用立式、卧式吸尘器的软管末端，承担近距离贴合清洁面、聚拢负压气流、引导尘屑进入吸尘管路的核心作用，在日常家居清洁、小型工位除尘、软装缝隙清灰等场景中都有广泛应用。从结构设计逻辑来看，喷嘴采用近45度的弯角过渡造型，并非随意设定的角度：这个角度刚好匹配人手握持软管作业时的自然施力角度，清洁地面时无需刻意弯折手腕，长时间作业能降低腕部劳损，同时弯角结构能让气流在转向过程中减少紊流产生，避免尘屑在管路转角处堆积堵塞。喷嘴的进气端做了加宽扁型设计，接触清洁面的边缘做了微倒角处理，既可以在平整硬质地面上形成稳定的负压密封区，提升吸尘效率，也能避免刮花木质地板、

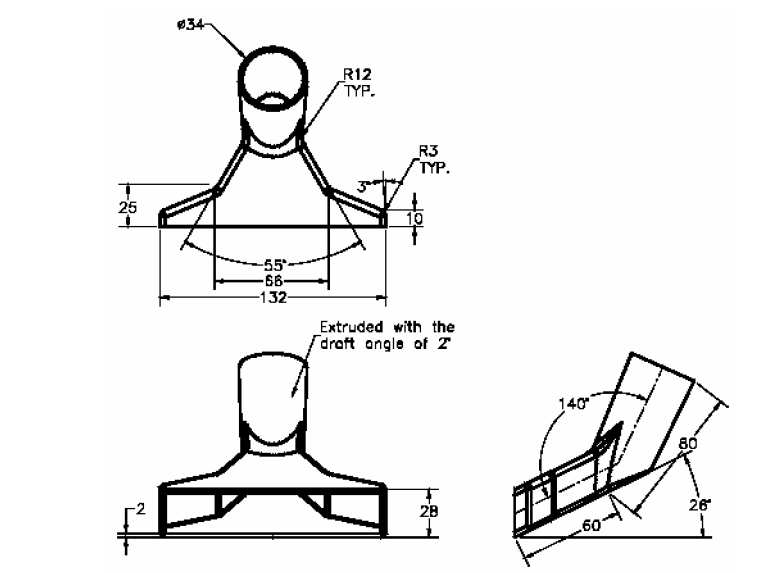

　　瓷砖釉面等易刮伤的清洁表面，针对布艺沙发、床褥等软质表面，扁型结构还能伸入织物纤维缝隙，带出深层积尘。喷嘴的尾部是标准的软管插接段，做了多道环形止退凸筋，插接适配内径32mm的通用吸尘软管时，凸筋会嵌入软管内壁形成过盈配合，不需要额外卡箍就能保证作业过程中不会因为负压拉扯脱落，同时插接段的长度控制在35mm，既保证足够的连接强度，也不会因为插入过深导致管路通径缩小影响气流量。从外形尺寸边界来看，喷嘴整体长度约120mm，进气端扁口宽度约60mm，整体最大外轮廓宽度不超过70mm，这个尺寸设定兼顾了清洁覆盖效率和狭窄空间通过性：日常清洁开阔地面时，60mm的扁口宽度比圆型吸嘴的单次清洁覆盖面积提升40%左右，遇到家具缝隙、踢脚线边角、

　　键盘间隙等狭窄区域时，扁口的窄边厚度仅8mm，可以顺利伸入20mm以上的缝隙完成清洁，不需要频繁更换专用缝隙吸头。结构壁厚设计上，整体采用2.5mm的均匀壁厚，既满足ABS工程塑料注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能承受日常使用中的磕碰、踩踏冲击，不会出现开裂变形，喷嘴的转角位置做了R12的圆弧过渡，一方面是降低气流通过时的阻力，减少负压损耗，另一方面也能避免应力集中，提升结构抗冲击性能。在实际功能实现上，喷嘴内部的气流通道做了顺滑过渡处理，没有突兀的台阶或锐角，尘屑随气流进入喷嘴后可以顺畅沿弯角进入软管，不会在内部形成积尘死角，针对毛发类易缠绕的杂物，扁口的进气边缘做了微抬设计，避免毛发直接卡入进气缝隙，

　　减少使用过程中的清理频次。这款喷嘴的安装不需要额外工具，直接对准软管端部推入即可完成装配，拆卸时只需要握住喷嘴尾部稍用力拔出即可，日常维护时可以直接用水冲洗内部通道，晾干后即可继续使用，没有复杂的拆装结构，适配绝大多数常规口径的家用吸尘设备，也可以作为工业小型除尘设备的终端吸头使用，适配场景覆盖日常家居清洁、小型加工工位的铁屑粉尘清理、车载内饰清洁等多个领域。设计过程中还考虑了不同使用场景的适配性，喷嘴的扁口端面没有设置固定毛刷条，既可以直接贴合硬面清洁，也可以自行搭配通用的毛刷套使用，拓展清洁地毯、窗帘等织物表面的功能，不需要重新开模制作带毛刷的专用喷嘴，降低了配件的生产和使用成本。从气流组织的角度来看，弯角结构让负压气流在接触清洁面时形成斜向的扫吹效果，比直型吸嘴的垂直气流更易带动缝隙内的积尘，尤其是在清洁踢脚线与地面的夹角位置时，弯角可以自然贴合夹角轮廓，不需要刻意调整吸嘴角度就能完成清洁，大幅提升边角位置的清洁效率。
