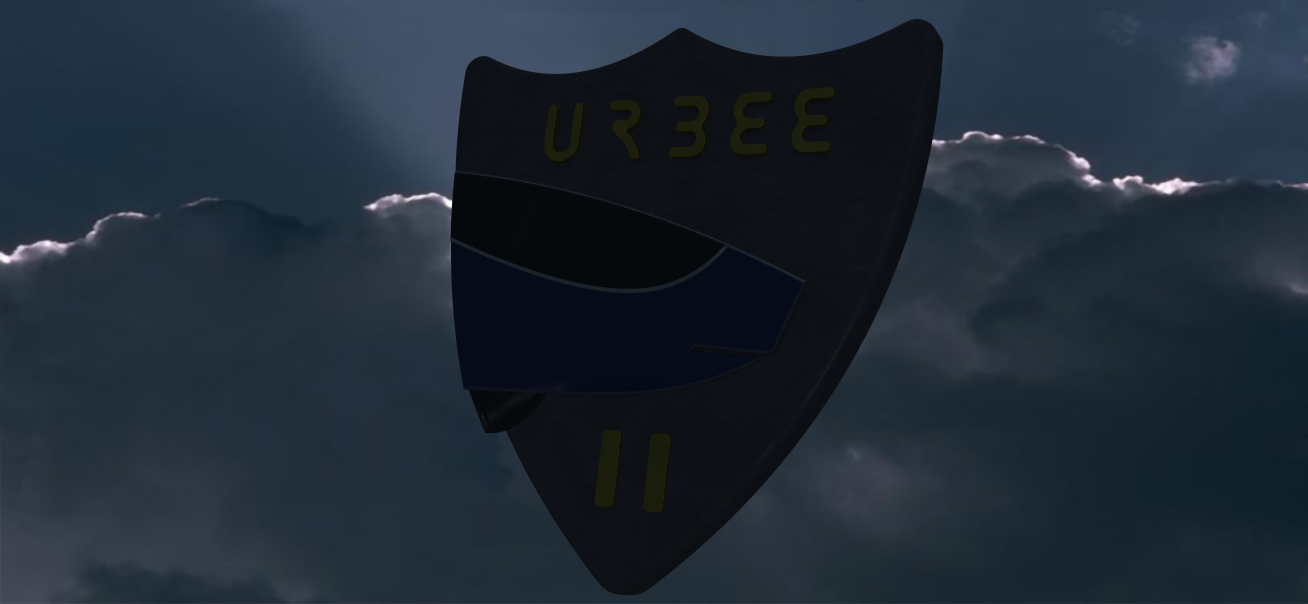

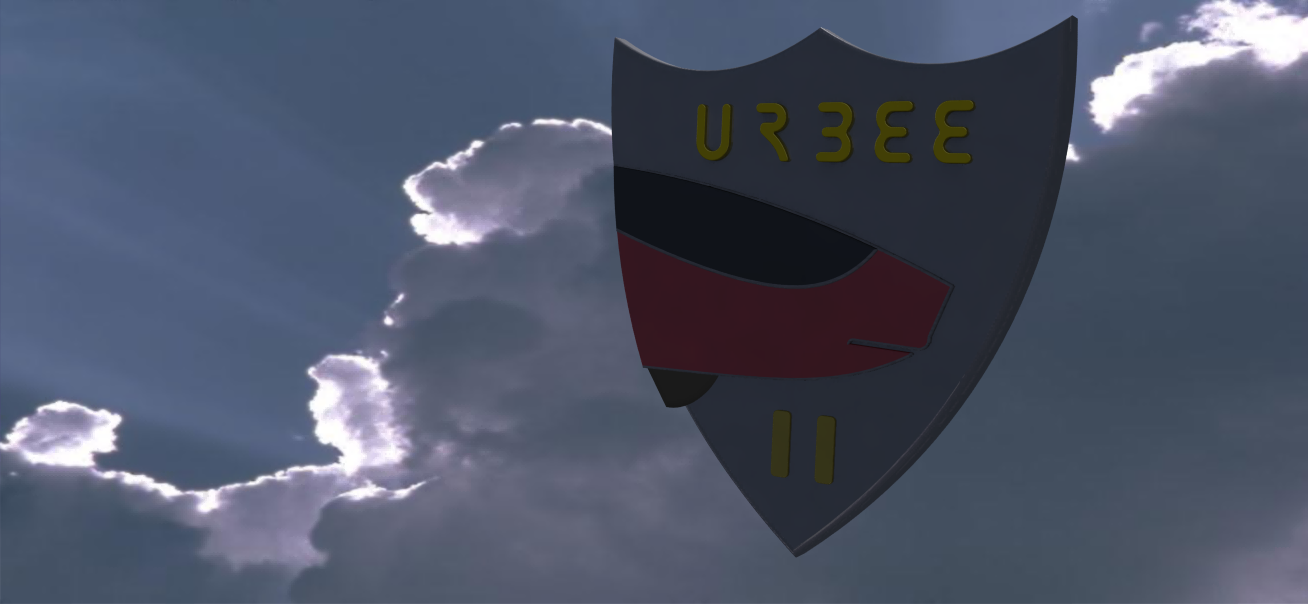

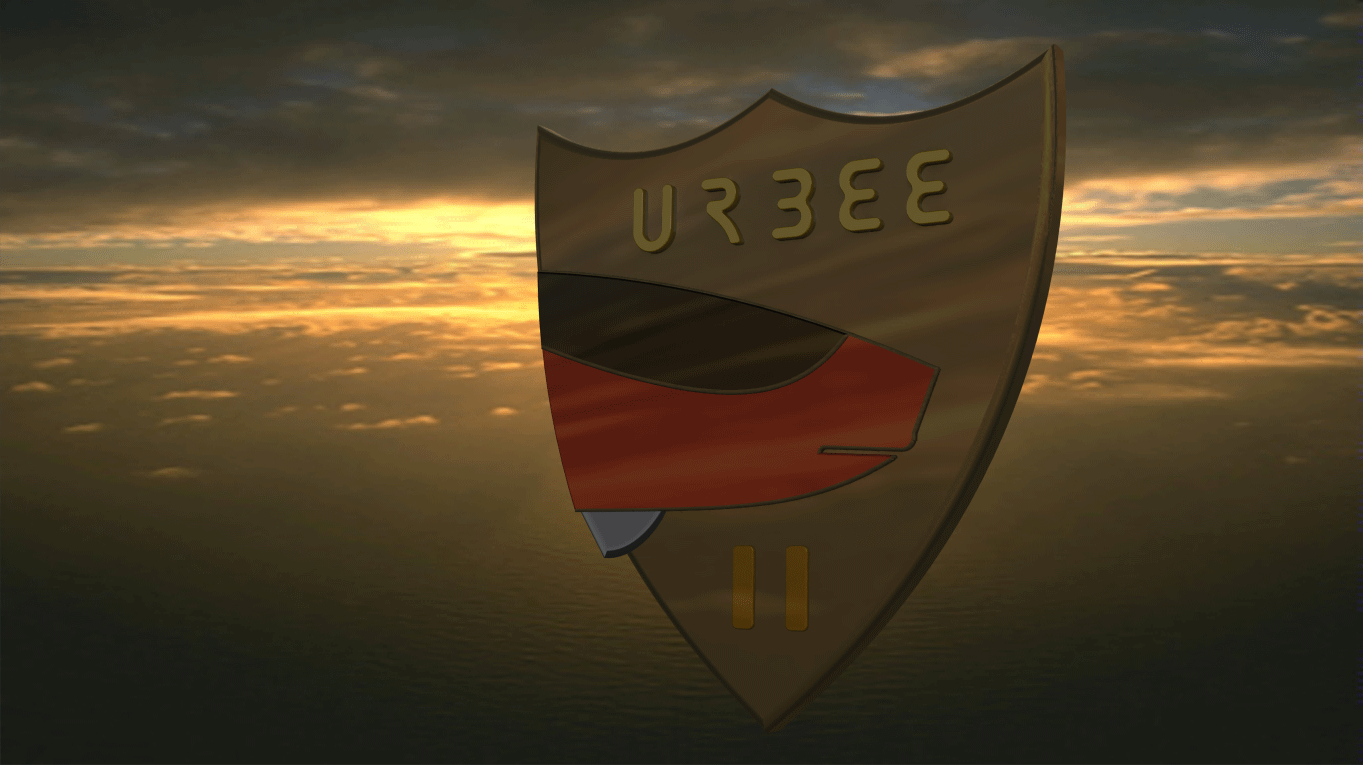

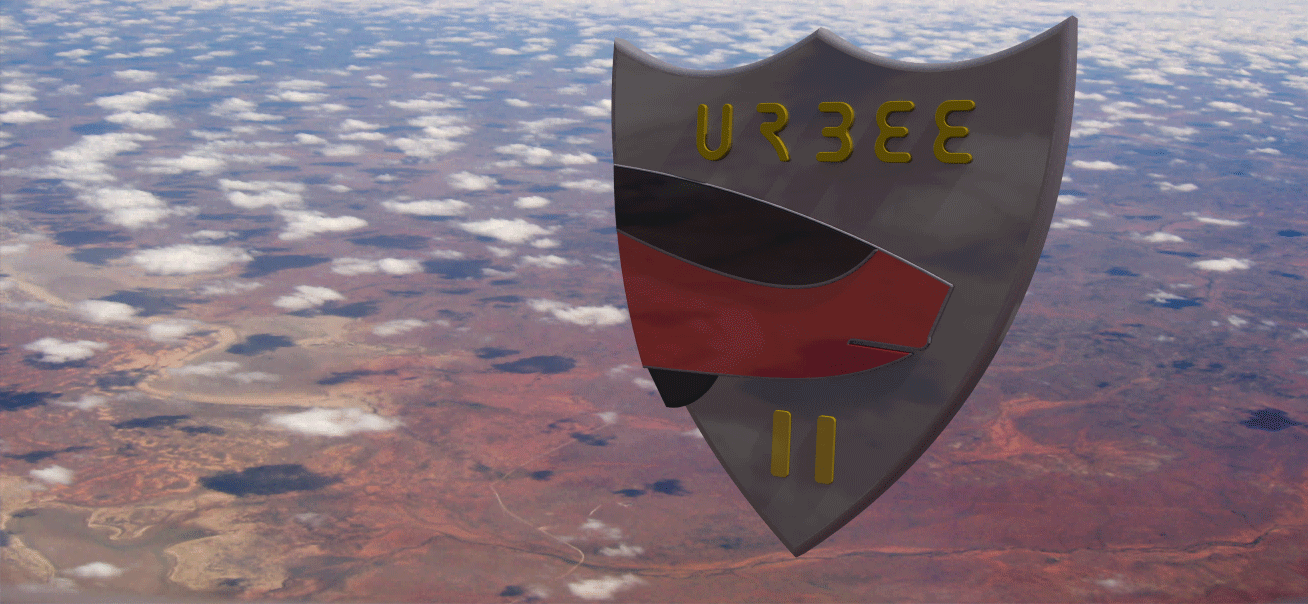

乌贝2号主题标识徽章结构设计

　　这类标识徽章常应用于开源3D打印项目的实体展示、定制化文创产品装配、小型创客作品的外观标识区域，也可作为桌面展示摆件的装饰构件，适配FDM与光固化3D打印工艺的加工需求，同时也能通过注塑工艺实现小批量生产，覆盖个人DIY、创客社群作品交流、小型文创周边制作等多个场景。从实际用途来看，该徽章核心作用是作为乌贝2号相关项目的视觉识别载体，既可以通过背胶或卡扣结构固定在设备外壳、展示台架表面，也可加装挂绳孔作为随身纪念饰件，不同安装场景下的结构适配性是设计阶段重点考量的内容。在功能特性层面，徽章的立体浮雕结构做了分层处理，外轮廓做了0.2mm的圆角过渡，避免打印或注塑过程中出现锐边缺损，表面的标识图案凸起高度控制在0.8mm，

　　既保证视觉识别的立体感，又不会因为凸起过高导致安装后剐蹭周边物体，背面预留了1mm深度的胶层容纳槽，粘贴安装时可以避免溢胶影响外观，若采用卡扣安装方式，槽位也可直接适配标准直径3mm的塑料卡扣，无需额外二次加工。设计思路上，最初的平面标识稿在转化为三维结构时，首先对图案的线条做了等距偏移处理，将所有小于0.3mm的窄缝做了合并优化，避免3D打印过程中出现喷头堵料或者光固化残留树脂无法清理的问题，外轮廓的曲率做了连续化调整，保证整个边缘的G2连续，加工后不会出现折线感。考虑到不同加工工艺的公差范围，图案凸起部分的侧面做了1.5度的拔模斜度，不管是3D打印的层纹处理还是注塑脱模，都能有效降低表面瑕疵率。尺寸与安装边界方面，

　　徽章整体外轮廓控制在50mm直径范围内，整体厚度3mm，属于小型装饰标识件的常规尺寸范围，背面的胶槽直径为42mm，槽深1mm，粘贴时使用直径40mm的圆形双面胶即可完全覆盖，不会出现胶层外露的情况；若采用挂装方式，在徽章顶部预留的隐藏式挂孔直径为2mm，可适配直径1.5mm的挂绳或金属钥匙圈，挂孔位置距离徽章外边缘2mm，保证结构强度不会因为开孔出现断裂。在结构强度校核上，整个徽章采用等厚设计为主，仅浮雕区域做局部凸起，最小壁厚控制在1.2mm以上，即使采用PLA这类脆性3D打印材料，日常使用中也不会出现轻易断裂的情况，图案的凹陷区域最小圆角为R0.3，既方便加工后清理毛边，也能避免应力集中导致的边角破损。针对不同的表面处理需求，

　　徽章的基准平面做了0.1mm的平面度公差控制，不管是后续做喷漆、电镀还是水转印表面处理，都能保证涂层的附着力均匀，不会出现局部积漆或者涂层脱落的问题。实际装配测试中，该徽章的安装公差带控制在±0.1mm，和预设的安装槽位配合时不会出现过松脱落或者过紧无法压入的问题，针对户外使用场景，结构上没有设计容易积水的凹陷槽位，所有非图案区域的斜面都做了排水角度设计，长期户外放置也不会出现积灰积水难以清理的情况。
