桌面小型三叶片便携电风扇结构设计

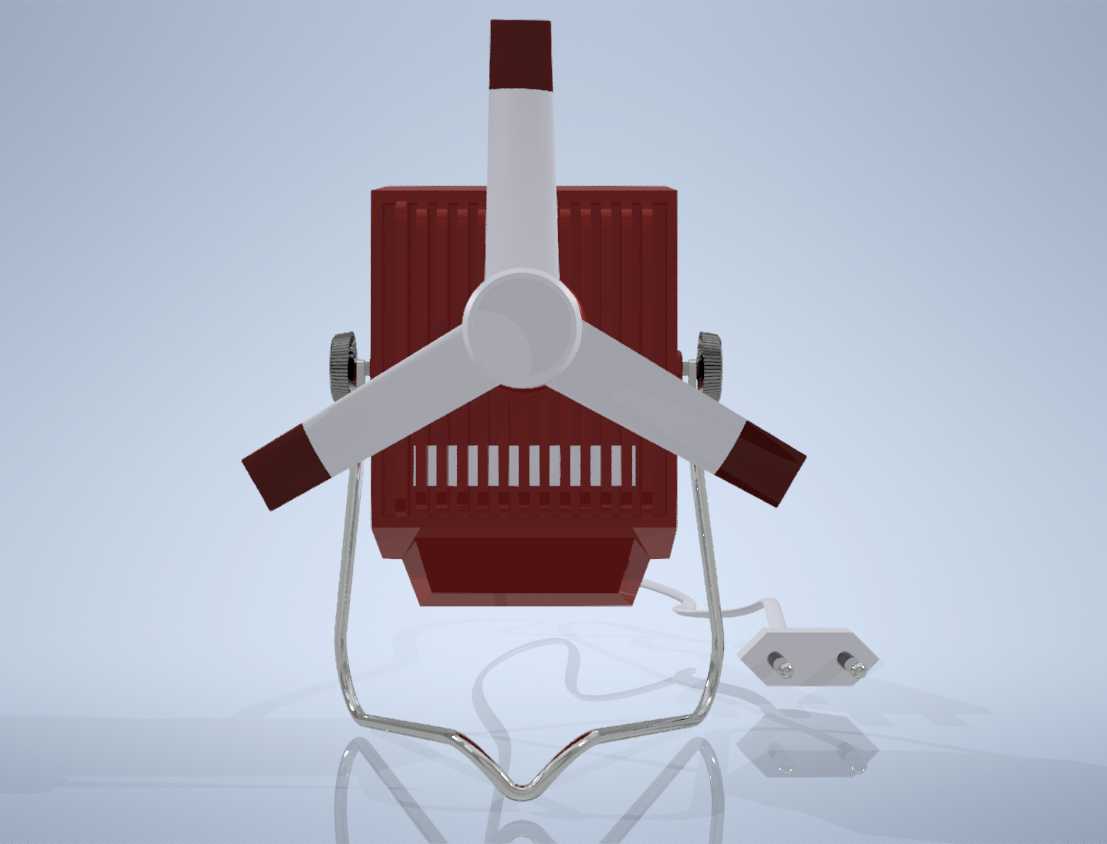

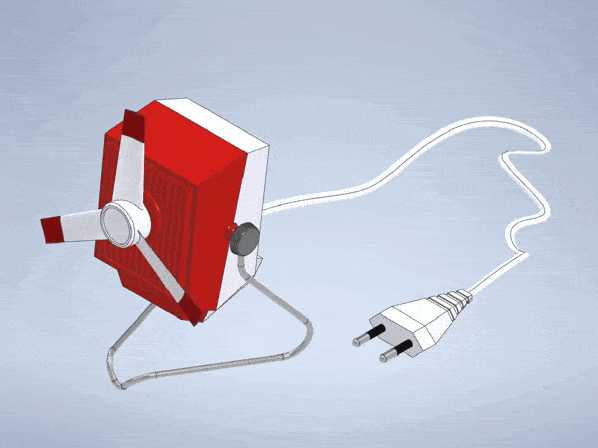

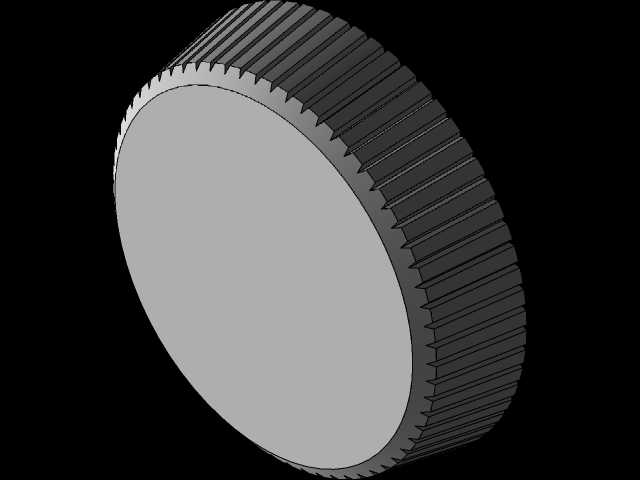

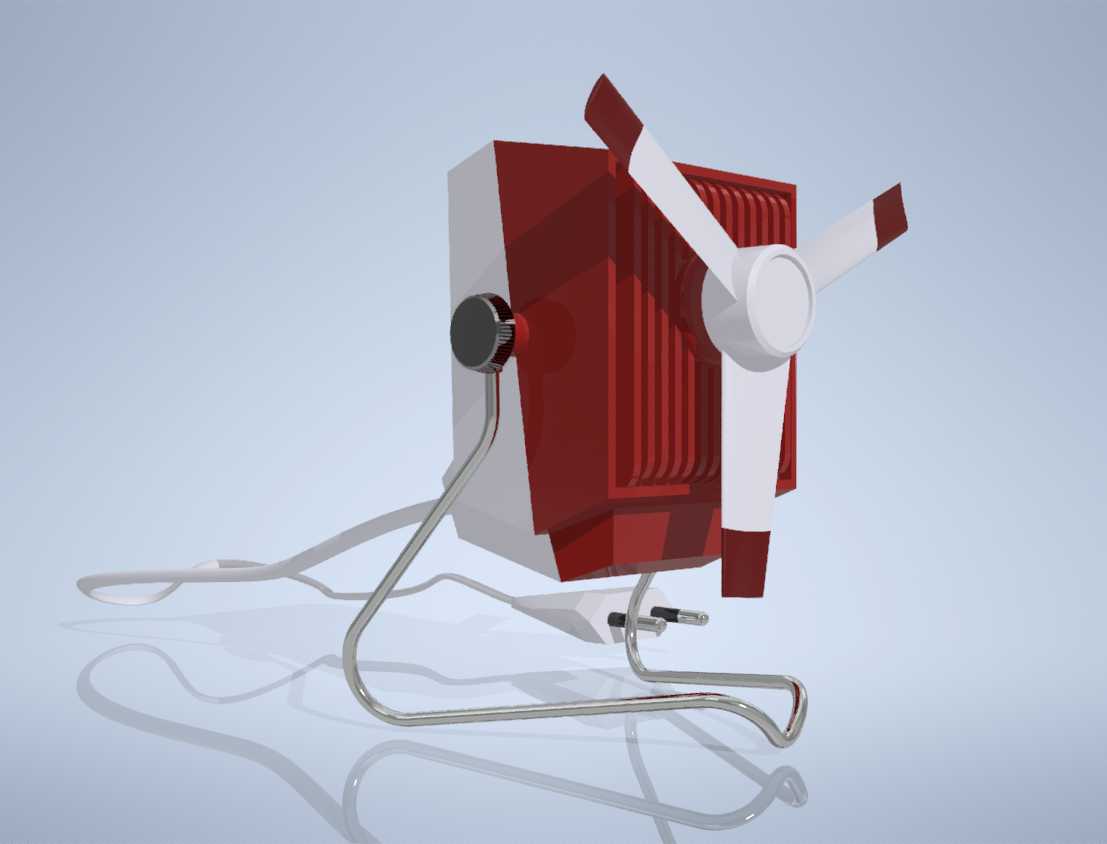

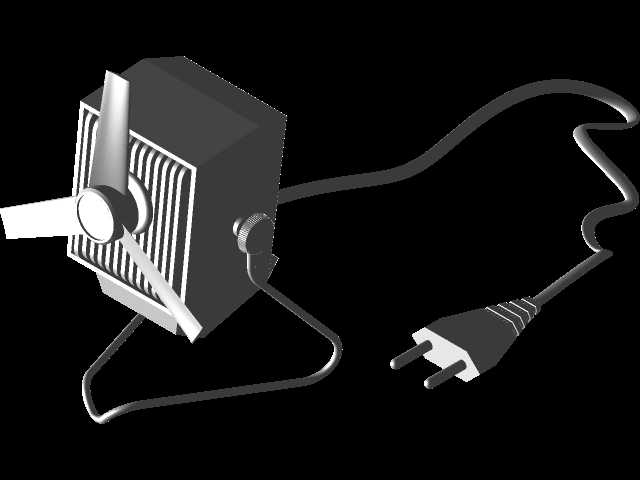

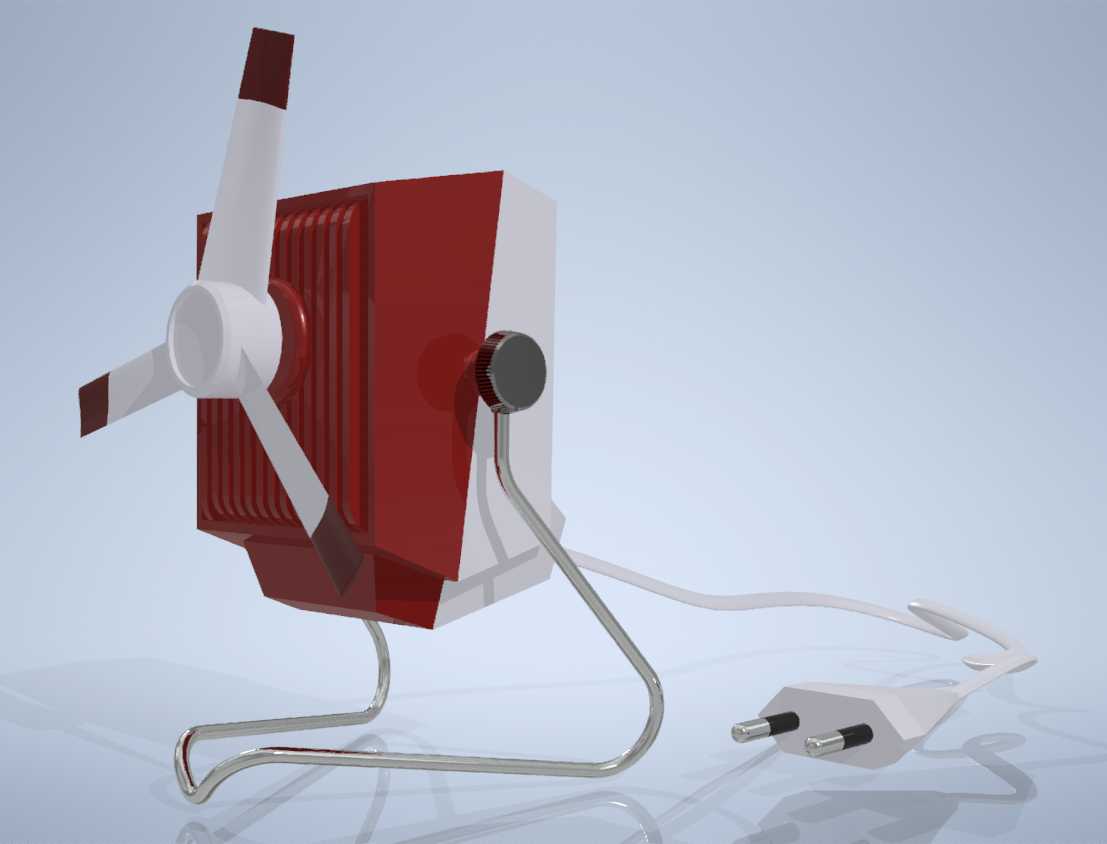

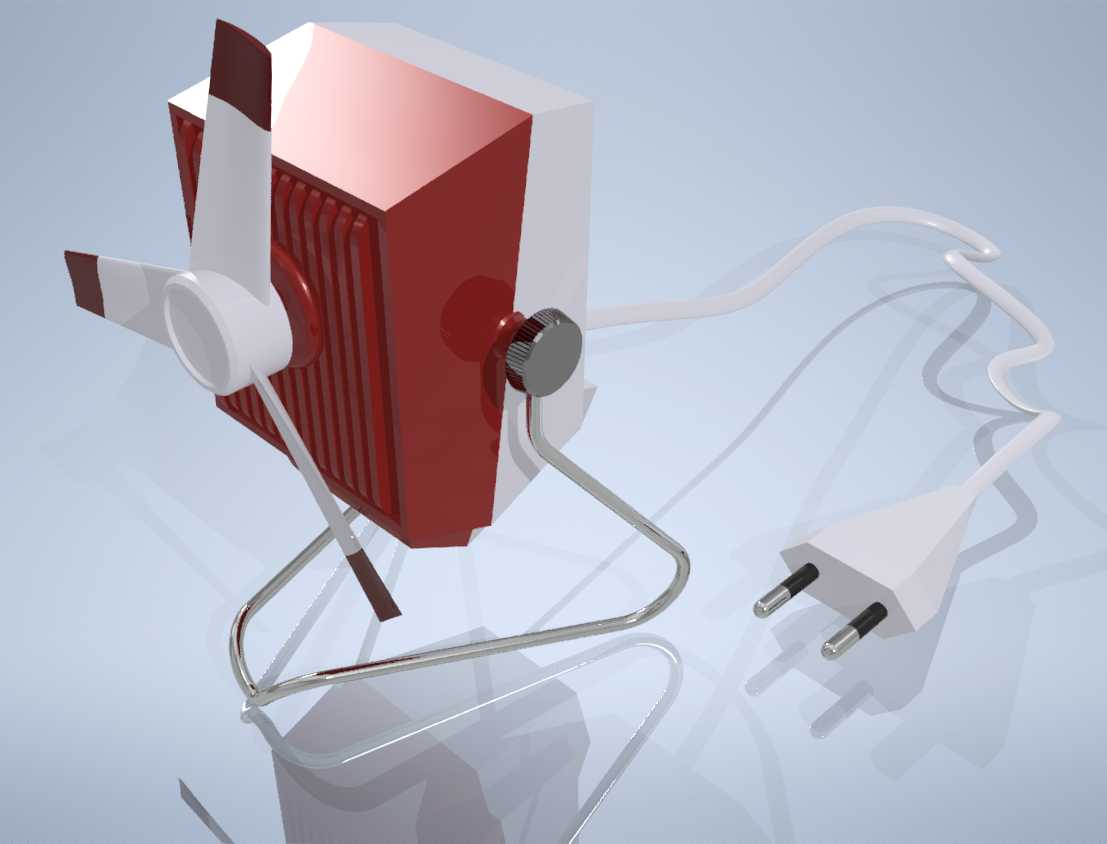

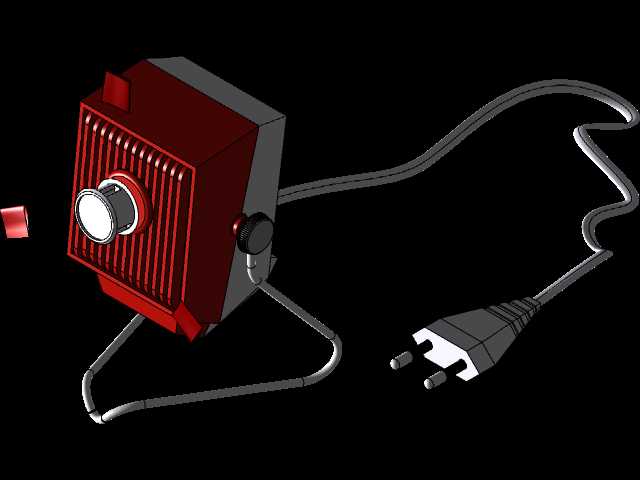

　　这款桌面小型送风设备的结构设计，首先围绕近距离小范围送风的核心使用场景展开，常见于个人办公桌面、宿舍床头、小型工位等局促空间，用来弥补大型公共送风设备无法覆盖个人区域的问题，满足用户在小空间内获得定向、柔和送风的实际需求。从功能特性来看，设备采用三叶片轴流送风结构，叶片做了小角度扭角设计，相比多叶片结构，在同等转速下能获得更集中的送风指向性，同时降低叶片转动时的气流切割噪音，适合需要安静环境的办公、学习场景使用。设备的支撑结构采用弯折金属丝成型的一体式支架，支架底部形成两个平行的支撑脚，直接放置在平整桌面即可获得稳定的支撑，无需额外的固定结构，支架与主机身的连接位置设置了可调角度的转动关节，用户可以根据自身坐姿、使用位置的不同，

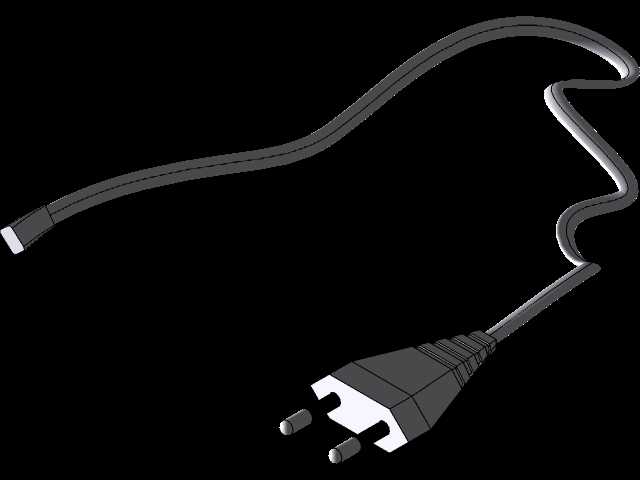

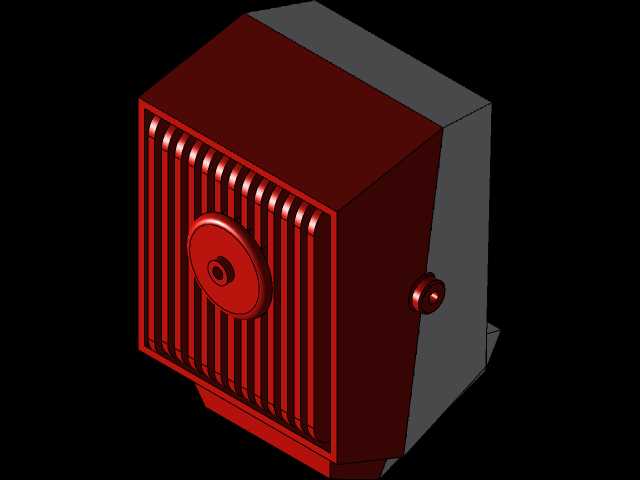

　　在一定范围内调整机头的俯仰角度，让送风方向精准对准需要的区域，关节位置采用阻尼摩擦结构，调整到任意角度都能保持稳定，不会出现机头自行下坠的问题。主机身的外壳分为前后两个部分，后部是进风区域，做了密集的竖向格栅结构，既可以保证进风的通畅性，又能阻挡外部异物进入机身内部接触转动的叶片，避免安全隐患，前部是出风侧，叶片直接外露的设计减少了前网罩对气流的阻挡，能让送出的气流更直接地到达用户位置，减少风阻带来的风量损耗。设备的供电采用外接电源线设计，线体末端是标准两插电源接头，可以直接连接普通民用市电插座取电，机身内部集成了驱动电机与简单的控制电路，没有设置复杂的多档调速结构，整体结构偏向简洁实用，减少多余的功能部件带来的故障点。

　　从设计思路上，这款设备优先控制整体的外形尺寸，主机身采用近似方形的紧凑结构，整体占用的桌面面积不到普通A4纸张的四分之一，不会过多挤占桌面的办公空间，金属支架的弯折弧度经过反复调整，在保证支撑稳定性的前提下，尽可能缩小支架的横向跨度，同时让机头的重心落在支架支撑脚的中心范围内，即使调整到最大俯仰角度，也不会出现重心偏移导致设备倾倒的问题。安装边界方面，这款设备属于桌面放置式设备，不需要在墙面或者桌面打孔安装，只需要预留平整的放置平面即可，设备的电源线长度预留了1.2米左右的冗余，只要放置位置距离电源插座在这个范围内都可以正常使用，不需要额外搭配延长线。在结构细节上，叶片与电机输出轴的连接采用过盈配合加定位卡紧的结构，

　　长期转动不会出现叶片松动打滑的问题，机身外壳的拼接位置采用卡扣加少量螺丝固定的方式，日常需要清理内部积尘时，可以方便地拆开外壳进行维护，不需要使用特殊的拆卸工具。设备的整体重量控制在1千克以内，用户需要更换使用位置时，可以单手轻松拿取移动，金属支架的表面做了镀铬处理，既提升了结构的防锈能力，又能保持长期使用的外观整洁，不会轻易出现掉漆、锈蚀的问题。进风格栅的缝隙宽度控制在8毫米以内，符合小家电的安全设计要求，即使是儿童的手指也无法穿过格栅接触到内部的转动部件，使用过程中的安全性得到充分保障。机头内部的电机采用含油轴承结构，长期连续运转也能保持较低的运行噪音，同时不需要频繁添加润滑油维护，降低了用户的日常使用成本。电源线与机身的连接位置做了防弯折的护套设计，日常使用中频繁拉扯、弯折电源线，也不会出现线体根部断裂的问题，提升了设备的整体耐用性。
