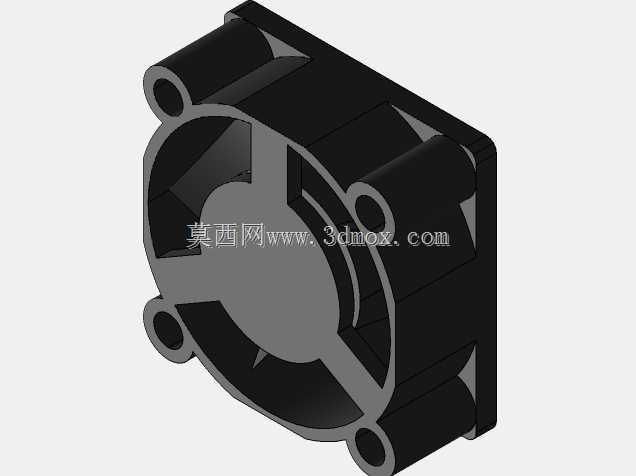

做了十来年结构设计,经手的散热选型没有上百也有八十,25mm见方的小轴流扇是小体积密闭设备里最常用的风冷元件,这次的2510规格直流扇结构,是针对小功率电子设备的散热需求做的全参数化建模,完全贴合量产实物的安装与性能边界。先从安装边界说起,这款风扇的外廓尺寸严格控制在25mm×25mm×10mm,属于标准的2510封装规格,四个安装凸耳上的通孔中心距完全适配行业通用的20mm孔距标准,安装孔直径适配M2.5规格的自攻螺丝或者铜柱,不管是贴装在PCB板上,还是固定在小型铝挤散热鳍片的侧面,都不需要额外做安装位的适配修改,能直接套用现有成熟的安装方案,减少结构设计阶段的重复工作量。扇框的四个边角做了小尺寸的圆角过渡,避免直角应力集中在注塑生产时出现缺胶或者变形问题,同时也能减少安装时与周边结构件的干涉风险,毕竟小体积设备内部的空间余量通常都在0.5mm以内,任何一点外廓的超差都可能导致整机组装卡滞。
从功能特性来看,这款DC12V供电的轴流风扇属于低压直流驱动范畴,适配绝大多数消费电子、小型工控板卡的供电回路,不需要额外做电压转换电路,扇叶采用七片不等距后倾式设计,相比等距扇叶能有效降低转动时的叶片通过频率噪声,在提供额定风量的同时把运行噪音控制在可接受的范围内,适合对噪音有一定要求的桌面级设备、便携仪器场景。扇框的进出风侧都做了导流唇边设计,进风侧的唇边能引导气流平顺进入扇叶流道,减少入口处的涡流损失,出风侧的导流结构则能让吹出的气流更集中,避免气流过早发散,提升正对发热元件时的散热效率。中间的轮毂部分做了内凹设计,刚好容纳内置的驱动电路板与轴承结构,轮毂外圆与扇叶内缘的间隙控制在0.3mm以内,既避免扇叶转动时与轮毂发生擦碰,又能减少间隙处的气流回流损失,提升风扇的容积效率。
实际应用场景里,这类小尺寸风扇的使用覆盖面极广,最常见的是电脑周边的小型设备,比如M.2硬盘散热器、迷你路由器、小型交换机的内置风冷,还有便携工控主机、嵌入式开发板、车载小型电子设备的主动散热,甚至部分小型LED驱动电源、桌面型充电器的内部散热也会选用这个规格的风扇。设计的时候特意考虑了不同安装方向的适配性,扇框的凸耳结构是对称设计,不管是正装还是反装,不管是吹风还是抽风的安装方向,都能顺利固定,不需要针对风向调整安装孔位的设计。扇叶的动平衡结构也在建模时做了预留,每片扇叶的根部都设计了可去重的平衡块位置,量产时可以根据动平衡测试的结果在对应位置去除少量材料,不需要额外粘贴平衡胶块,能进一步压缩风扇的整体厚度,适配10mm的高度限制。
从设计思路上,整个模型完全遵循可制造性的原则,扇框与扇叶的脱模斜度控制在1.5度,符合常规注塑模具的脱模要求,不需要做复杂的抽芯结构就能顺利开模量产,所有的加强筋厚度都控制在壁厚的0.6倍,避免注塑时出现缩痕影响外观与结构强度。四个安装凸耳的背面做了0.2mm的凸点设计,安装时凸点先接触安装面,能避免扇框平面度误差导致的安装翘曲,同时也能减少风扇转动时的振动传递到安装基板上,降低整机的共振噪音。扇框内部的电机安装位做了定位卡槽,内置的定子组件可以直接卡入卡槽定位,不需要额外打胶固定,提升装配效率的同时也能保证电机与扇叶的同轴度,减少转动时的偏摆量。
很多刚入行的结构工程师选小风扇的时候容易忽略扇框与周边结构的间隙要求,这款风扇的外廓尺寸公差在建模时就按照行业通用的±0.1mm做了预留,设计安装位的时候只需要给扇框周边留出0.2mm的间隙就足够容纳生产公差,不会出现装配干涉。另外扇叶的叶尖与扇框内壁的间隙控制在0.4mm,既保证扇叶转动时不会擦碰框体,又不会因为间隙过大导致气流回流损失风量,这个间隙值是经过多轮样机测试验证的最优值,兼顾了生产良率与散热性能。在走线位置的设计上,扇框的一个侧边预留了2mm宽的走线槽,风扇的供电引线可以从走线槽引出,不会被夹在扇框与安装面之间导致引线破损,也不会因为引线突出影响风扇的安装平整度,这个细节是很多通用风扇模型容易忽略的点,实际装机的时候经常会遇到引线压在扇框下面导致风扇翘起、振动变大的问题,建模的时候把这个结构做进去,能给后续做结构设计的工程师省很多改模的麻烦。
