台式机CPU轴流散热冷却风扇结构设计

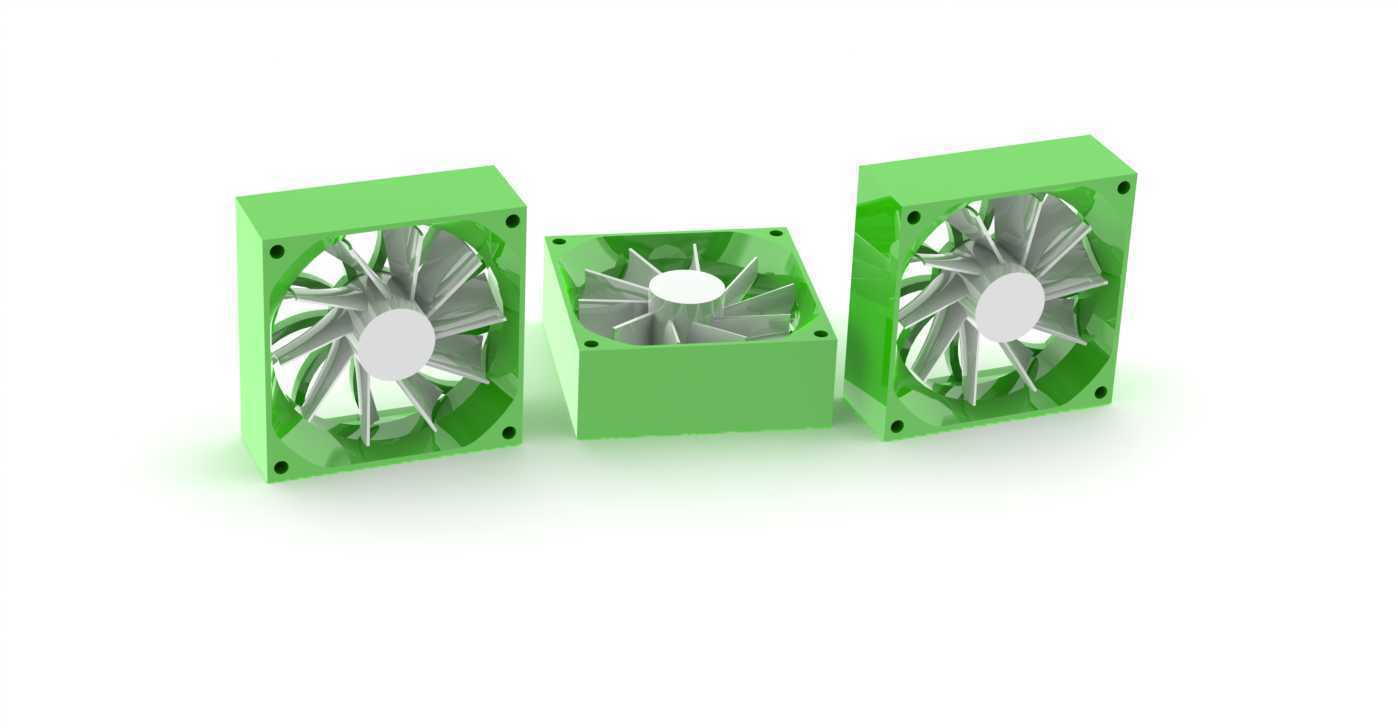

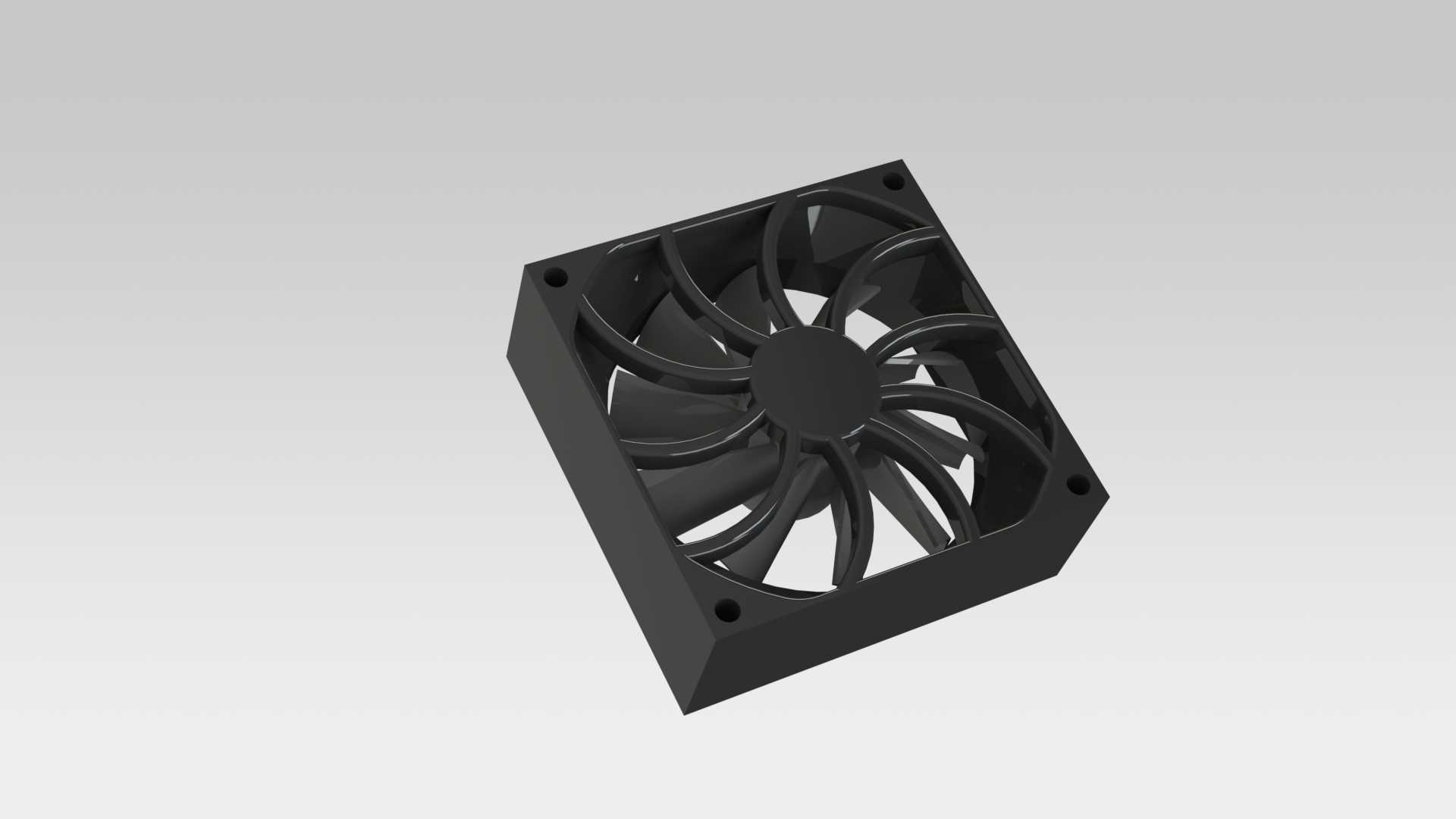

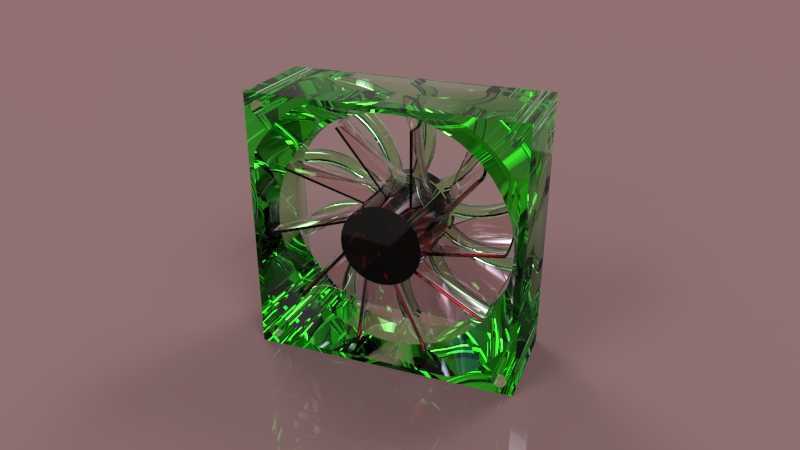

　　日常做PC硬件散热结构选型时，这类轴流CPU风扇是接触频率极高的部件，它的核心作用是通过定向气流带走CPU散热器鳍片上蓄积的热量，避免处理器因核心温度过高触发降频、过热保护甚至硬件损坏，不管是台式DIY主机、工业控制计算机、小型嵌入式计算设备的处理器主动散热场景，都能见到同结构产品的应用。从结构设计逻辑来看，这款风扇采用标准方形外框结构，外框四个角预留了统一规格的安装孔位，孔位间距匹配主流台式机CPU散热器的安装孔距标准，安装时可以通过减震胶钉或者自攻螺丝直接固定在散热鳍片组的迎风侧，外框的边框做了等宽加厚设计，既可以保证安装时的结构强度，避免螺丝锁紧时外框出现形变蹭到扇叶，也能在扇叶外围形成封闭的导风通道，

　　减少气流从扇叶边缘侧漏的损失，让所有驱动的气流都能垂直吹向下方的散热鳍片，提升热交换效率。扇叶部分采用七片大倾角后掠式叶片设计，叶片的曲率从叶根到叶尖做了连续渐变处理，叶根部分的倾角更小，能匹配电机转轴处的较低风速，减少气流入口处的紊流，叶尖部分的倾角更大，能在相同转速下驱动更多的空气流量，同时后掠的叶型可以切割气流时降低风切噪音，避免高转速下出现尖锐的异音，适配日常办公、家用场景对噪音控制的要求。扇框中心的轮毂部分做了圆弧过渡的导流造型，不会在中心区域形成气流死区，轮毂内部预留了直流无刷电机的安装空间，电机的定子、转子、驱动电路板都集成在轮毂腔体内部，既可以保护内部电子元件不受灰尘、冷凝水的侵蚀，也能让整体结构更紧凑，

　　不会额外占用过多的机箱内部空间。从安装边界来看，这款风扇的整体厚度匹配常规120mm规格风扇的厚度标准，安装后不会和内存马甲、CPU供电散热片、机箱侧盖产生空间干涉，不管是下吹式散热器还是塔式侧吹散热器，都能兼容这款风扇的安装尺寸，外框的四个边角做了小圆弧倒角处理，安装时不会划伤操作人员的手部，也能避免安装对位时磕碰其他板卡元件。实际应用中，这类风扇的风压参数刚好匹配铝制或者铜铝结合的CPU散热鳍片的风阻特性，不会出现风压不足吹不透鳍片、或者风压过高导致功耗浪费的问题，扇叶的动平衡在设计阶段就做了校准，每个叶片的重量差控制在毫克级，高转速运行时不会出现明显的振动，避免长期振动传导到主板上导致CPU触点接触不良、主板元器件虚焊的问题。

　　在做三维建模的时候，需要重点关注扇叶曲面的连续性，保证曲面G2连续才能在后续开模时避免出现应力集中点，同时安装孔的位置公差要控制在±0.1mm以内，避免批量生产时出现安装孔位错位无法装配的问题，外框的导风边要和扇叶的外圆保持均匀的间隙，间隙过大会漏风降低散热效率，间隙过小会因为生产公差导致扇叶蹭框产生异响。另外这类风扇的接线位置一般设计在扇框的侧边出线，建模时也要预留出线槽的位置，避免线材被扇框夹住或者被扇叶打到，出线口做圆角处理防止长期弯折导致线材外皮破损。从散热逻辑来说，风扇的气流方向是垂直于安装面直吹散热鳍片，气流穿过鳍片间隙时会和鳍片表面进行充分热交换，把鳍片从CPU底座传导过来的热量带走，顺着机箱内部的风道排出机箱外，形成完整的散热循环，相比被动散热结构，主动风冷的散热效率能提升数倍，可以满足中高功耗处理器的散热需求。
