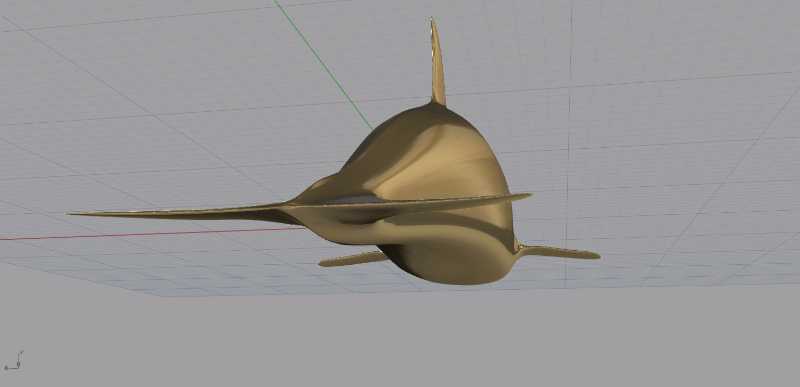

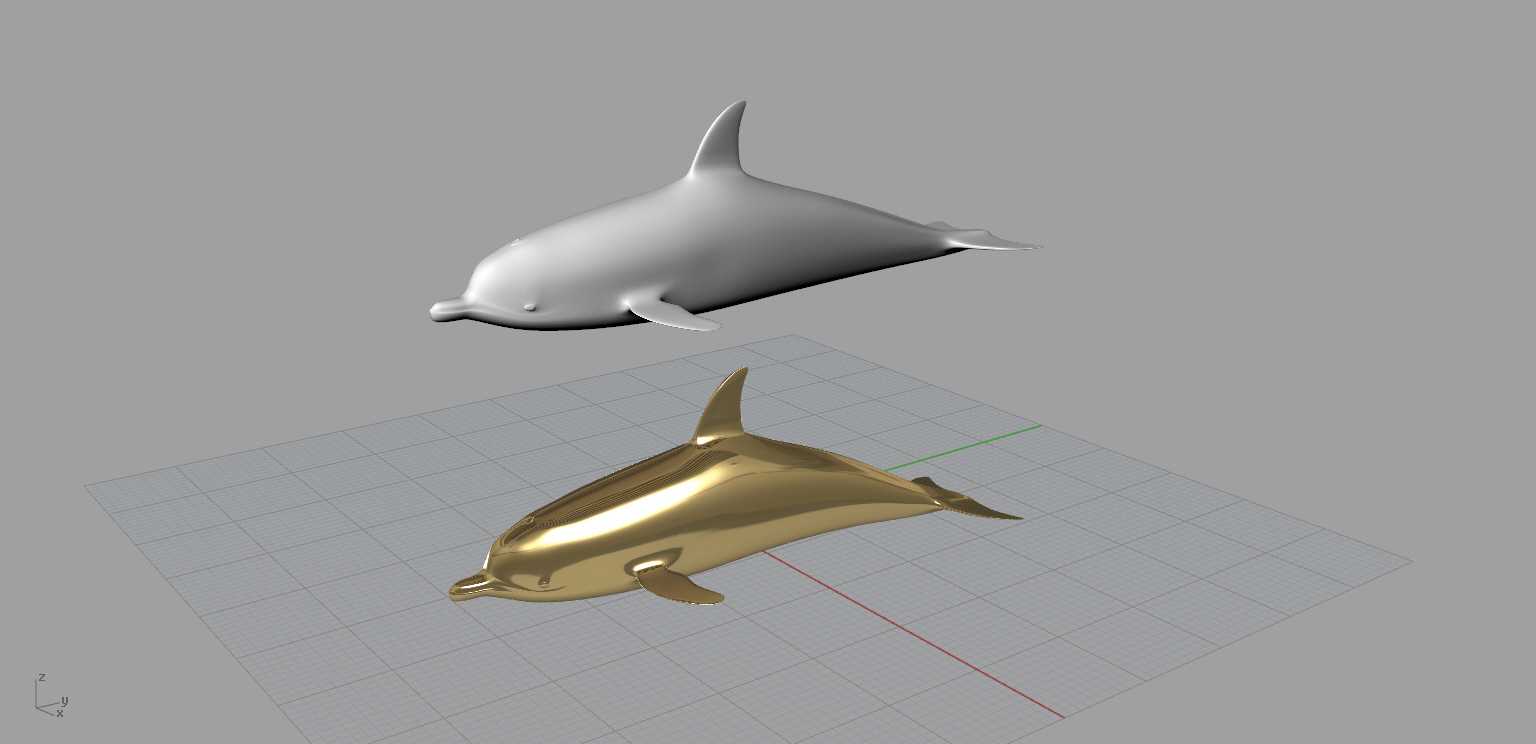

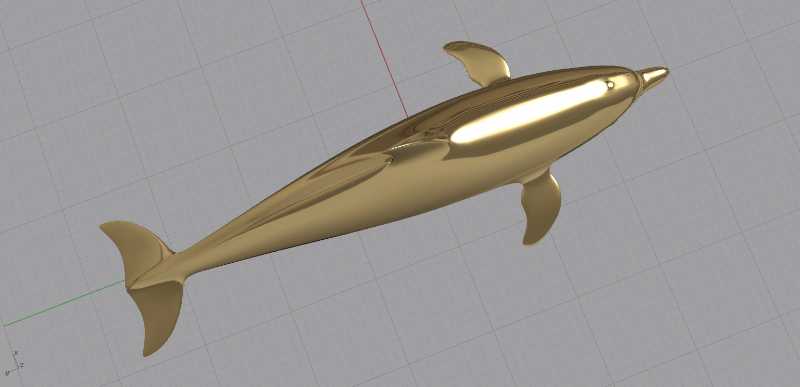

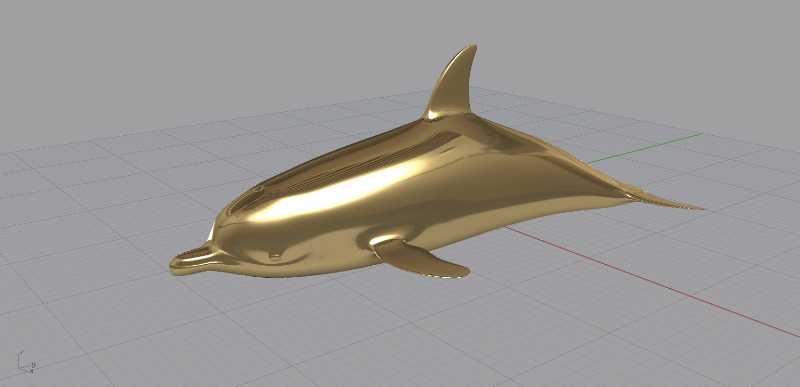

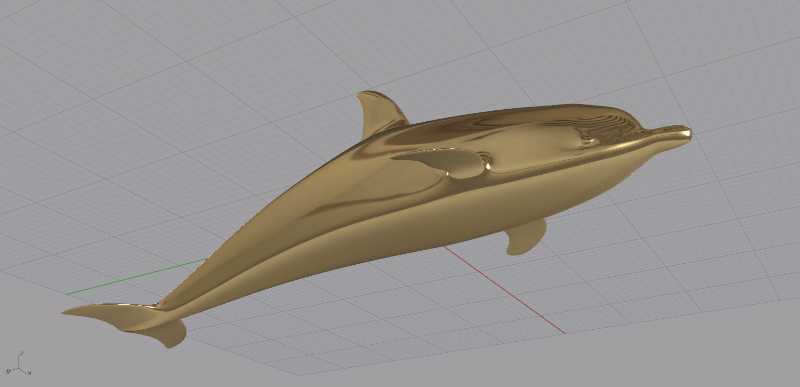

仿生海豚曲面造型三维数字建模作品

　　这款仿生海豚曲面造型的三维模型，最初的设计出发点是服务于水下仿生探测设备的外形验证环节，在水下作业场景中，海豚的天然流线型躯体经过千万年的自然演化，能够将水体行进阻力降到极低水平，相比常规回转体造型的水下探测装置，这类仿生外形在低速巡航状态下的流噪表现更优，既可以降低设备行进时的水流扰动对周边水文数据采集的干扰，也能减少动力损耗提升续航表现，同时仿生外形不容易引起水下生物的警觉，更适合近海水文观测、水下生态监测这类需要长时间贴近观测目标的作业场景。从结构设计逻辑来看，整个模型的曲面构建完全遵循真实海豚的躯体比例关系，吻部的平缓收窄、额隆区域的曲面过渡、躯干中段的最大截面位置、背鳍与胸鳍的安装角度、

　　尾鳍的展弦比都参考了真实宽吻海豚的躯体参数，在建模过程中没有采用生硬的曲面拼接方式，所有鳍肢与躯干的衔接位置都做了G2连续的曲面过渡，避免出现曲率突变的折角，这类连续曲面在后续做流体仿真分析时，不会因为局部几何缺陷导致网格划分出错，也能更真实地还原水流过躯体表面的流场分布状态。在实际工程应用中，这类仿生曲面模型可以直接作为水下机器人的外壳设计基准，外壳壁厚可以根据承压需求在曲面基础上做等距偏移，内部预留的腔体空间可以容纳动力模块、电池组、传感元件，背鳍位置可以预留通讯天线的安装位，胸鳍的转轴位置可以直接对接内部的舵机驱动结构，尾鳍的摆动铰接点也对应了海豚真实的尾柄运动轴线，不需要再额外调整曲面的安装边界。从安装边界的尺寸控制来看，

　　模型的整体长宽高比例严格匹配真实海豚的躯体比例，最大截面直径控制在常规水下探测设备的通用尺寸范围内，既不会因为截面过大增加行进阻力，也不会因为内部空间过于局促无法容纳标准尺寸的电子元件，所有外凸的鳍肢结构都做了根部加厚处理，在实际加工外壳时，这个位置的结构强度可以满足水下0-50米深度的承压需求，不会因为水流冲击出现结构断裂。在曲面建模的思路上，没有采用传统的多段线放样方式，而是沿着海豚的躯体骨骼走向布置结构线，先勾勒出躯体的主脊线，再依次排布各个截面的轮廓控制线，调整控制点的时候优先保证躯体侧面的曲面光顺度，再逐步细化吻部、鳍肢、尾鳍的细节曲面，避免因为过早纠结局部细节导致整体曲面的曲率出现偏差。

　　这类仿生造型除了应用在水下探测设备领域，还可以作为水下科普展项的实体模型基准，也可以用于流体力学教学中的仿生外形案例演示，在做3D打印验证的时候，这个曲面模型不需要额外添加支撑结构就可以完成打印，所有外表面的曲面斜率都满足FDM打印的自支撑角度要求，打印完成后的表面打磨工作量也远低于多面片拼接的模型。在做水动力仿真验证的时候，这个模型的曲面可以直接导入仿真软件划分流体网格，曲面的封闭性完全满足仿真要求，不需要再做几何修复，模拟不同航速下的阻力数据时，得到的结果和真实海豚的水动力参数偏差在合理范围内，能够直接为后续的结构细化设计提供数据参考。模型的尾鳍部分做了适当的曲面加厚，既保留了真实海豚尾鳍的薄翼型截面特征，也满足实际加工时的结构强度要求，不会因为尾鳍过薄在摆动过程中出现结构变形，胸鳍的后掠角度也参考了真实海豚的游动姿态调整范围，在后续做结构设计时，可以直接在这个角度基础上设计角度调节机构，实现水下航行时的姿态微调。
