燃油箱双传感液位流量检测装置结构

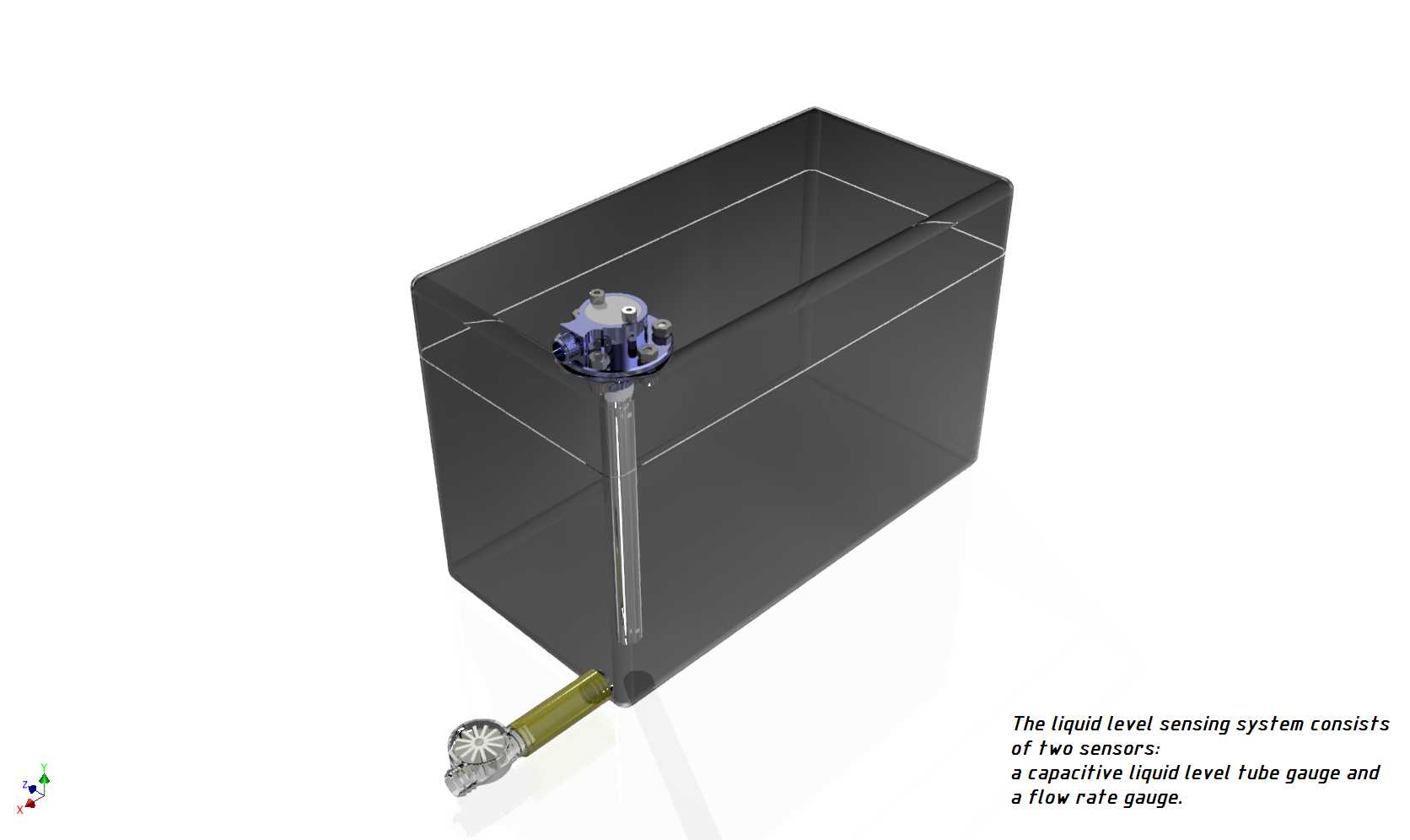

　　这套传感结构主要面向移动装备燃油存储系统的状态监测场景，在工程机械、商用车辆、特种作业装备的燃油供给回路中，这类双传感组合结构能够同时覆盖液位静态监测与流量动态计量两类核心需求，解决单一传感方案在复杂工况下的检测偏差问题。从实际使用场景来看，装备在非水平停放、作业过程中持续颠簸、坡道行驶时，单一管式液位计的检测数据会出现明显偏移，无法准确反馈油箱内实际剩余燃油量，而搭配流量传感单元后，可通过累计燃油消耗数据对液位检测值进行动态修正，两类传感数据通过卡尔曼滤波逻辑融合后，能够过滤液面波动、车体倾斜带来的干扰信号，输出更贴近真实值的燃油存量数据。

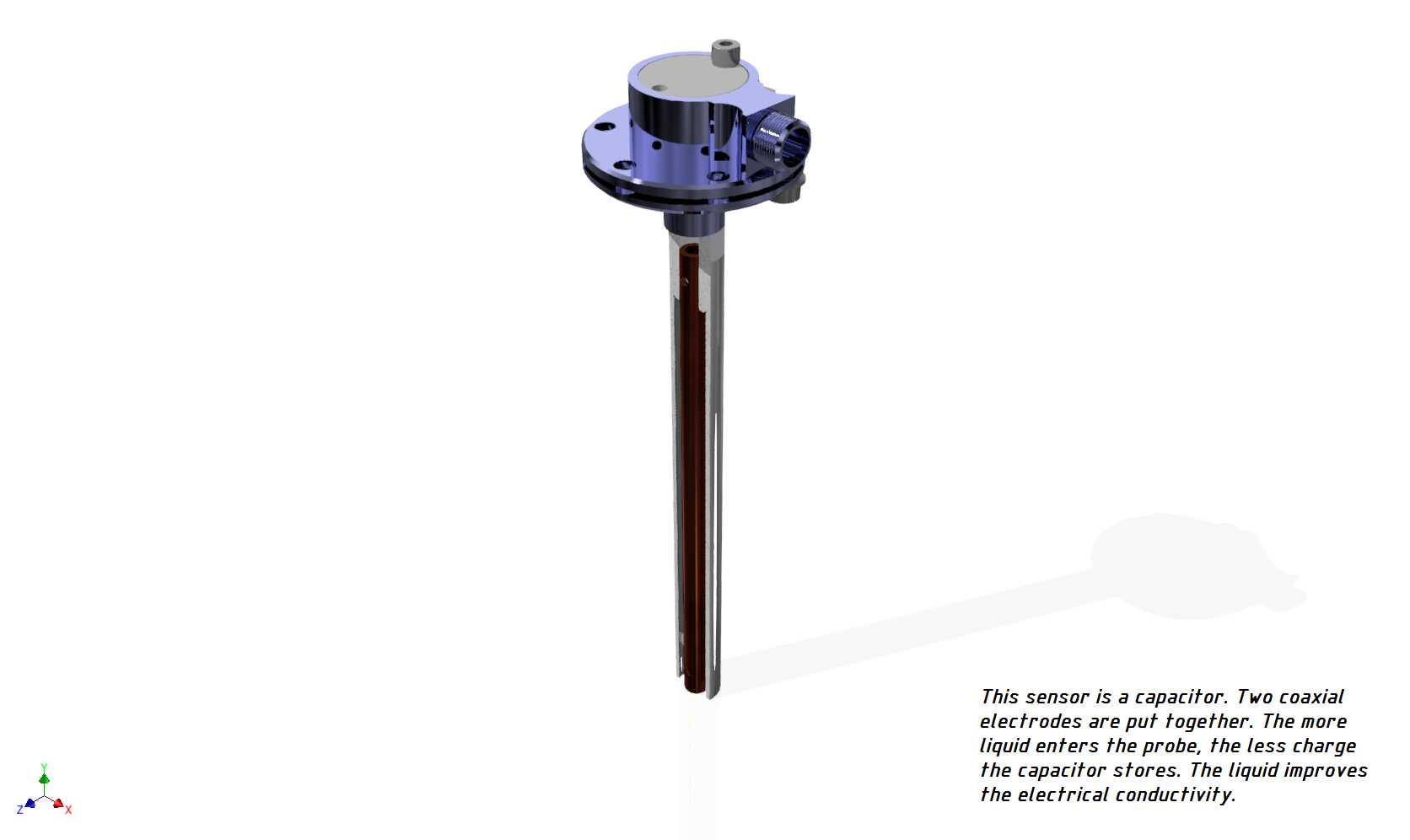

　　结构设计上，管式液位检测单元采用长杆式插入结构，杆体长度适配常规中型燃油箱的安装深度，顶端的安装基座设置有三个均布的固定接孔，可通过法兰连接方式固定在油箱顶部的预留安装位，安装时需保证杆体垂直于油箱底面，倾斜角度偏差控制在2度以内，避免杆体与油箱内部的防浪板、加强筋产生干涉。杆体内部集成电容检测模块，通过管体与参考电极之间的电容变化换算当前液面高度，这种检测方式没有机械运动部件，抗颠簸性能优于传统浮球式液位结构，长期使用不会出现浮球卡滞、连杆磨损的问题。

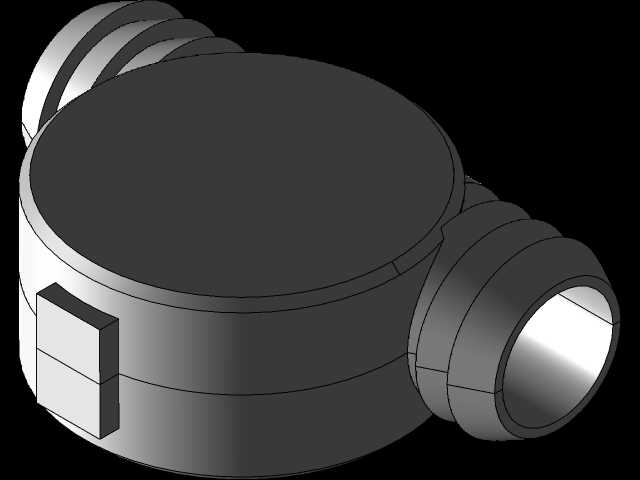

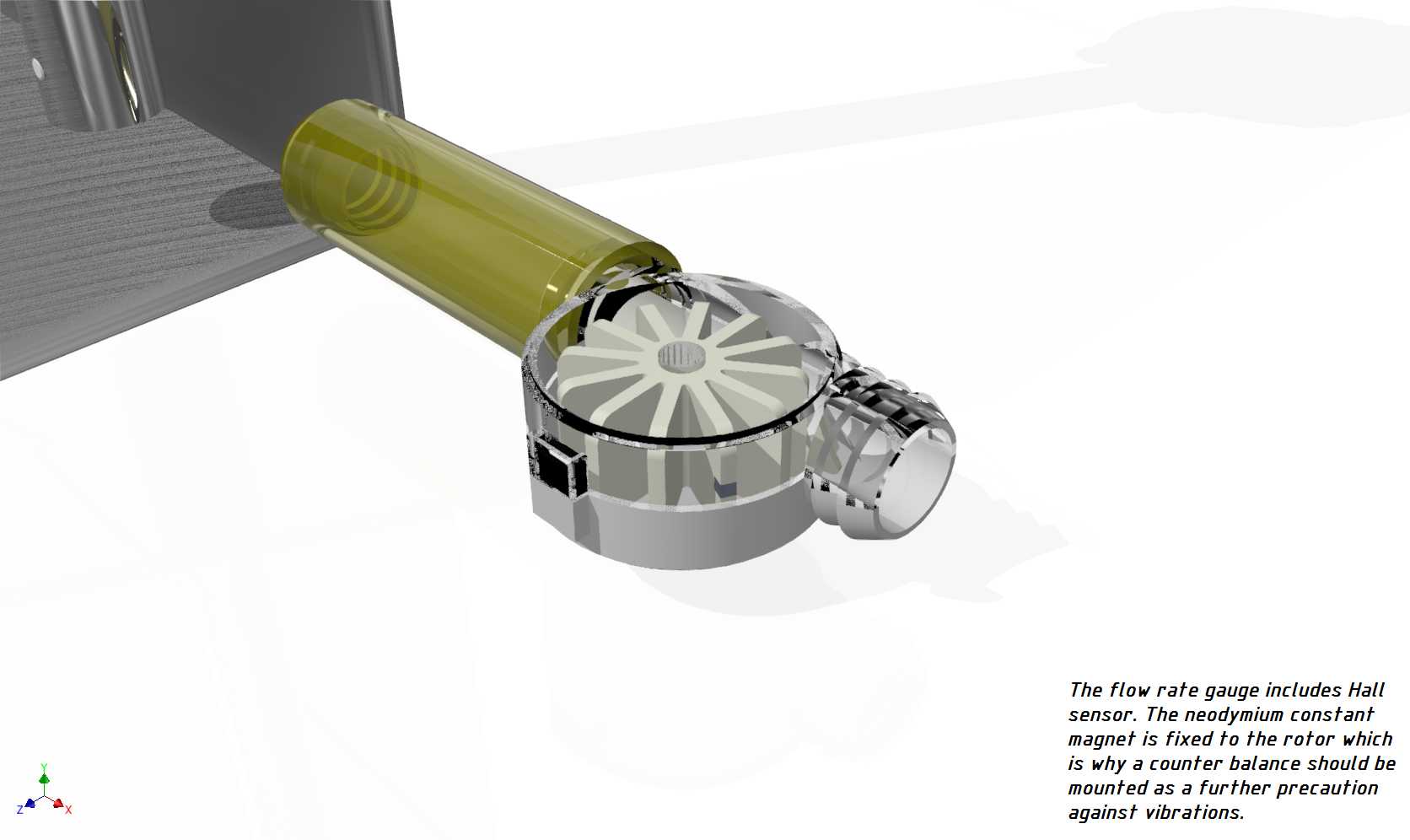

　　侧置的流量传感单元通过直角转接头与液位基座的侧部接口连通，转接头采用金属卡套密封结构，可耐受燃油介质的长期腐蚀，传感单元的进出油口轴线与油箱出油管路轴线保持同轴，安装时需预留足够的管路插拔空间，避免与油箱侧壁、周边线束产生位置冲突。流量单元内部采用脉冲计量结构，燃油流经时会输出固定宽度的矩形脉冲信号，通过单位时间内的脉冲计数即可换算瞬时流量，累计脉冲总数即可得到累计燃油消耗量，这种计量方式响应速度快，能够捕捉到小流量的燃油消耗变化，可及时识别管路泄漏、异常耗油等故障状态。

　　设计过程中重点考虑了两类传感数据的互补逻辑：液位检测单元负责提供静态存量基准，流量单元负责提供动态消耗数据，当车体倾斜导致液位检测值出现跳变时，系统可通过短时间内的流量累计值推算液位变化范围，剔除异常跳变数据；当管路出现泄漏时，液位检测值的下降速率会远大于流量计量的消耗速率，系统可快速触发泄漏报警。两类传感单元的信号输出端集成在顶端基座的统一接线端口，可直接对接装备的整车控制器，不需要额外设置分线结构，简化了整车线束的布置难度。

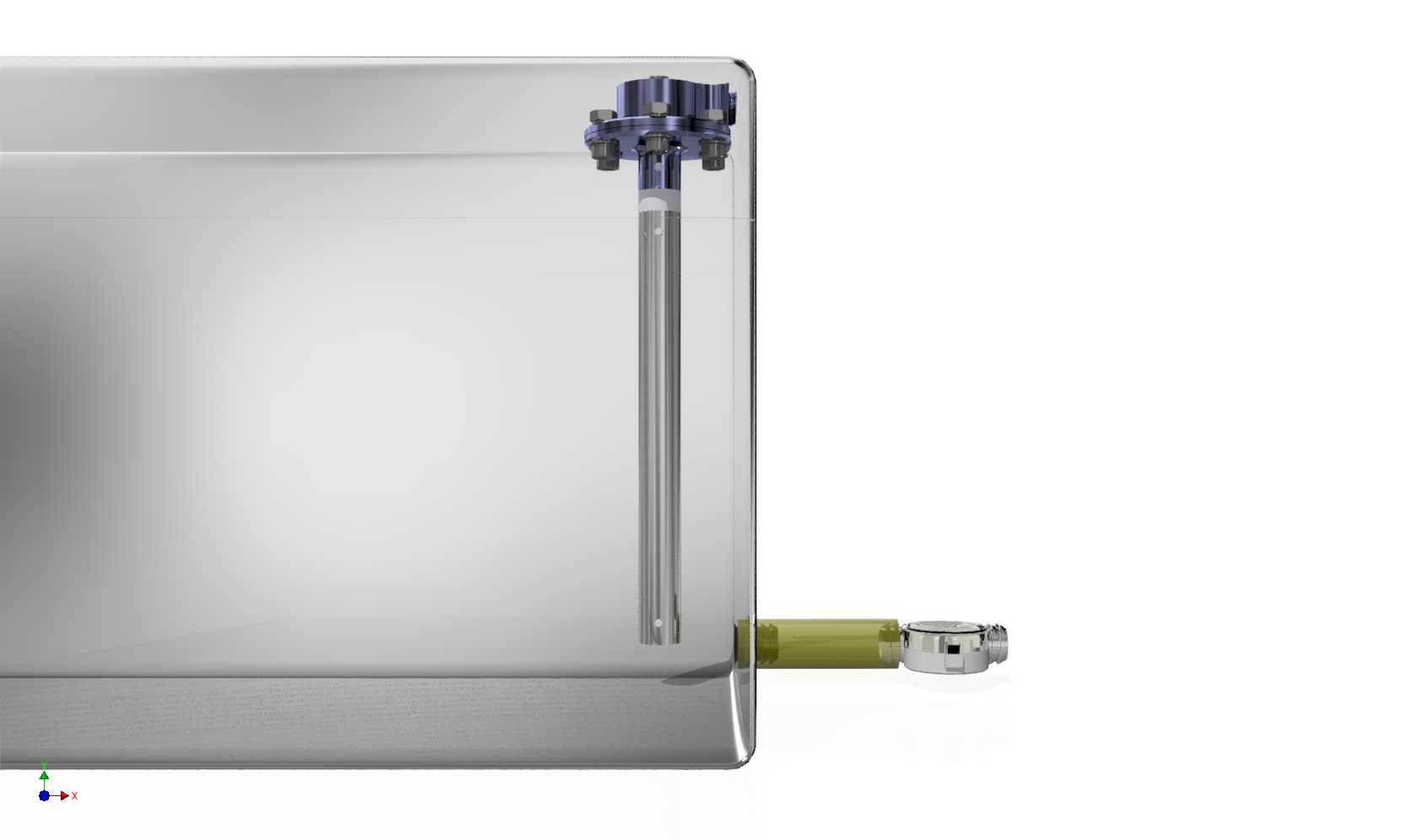

　　安装边界方面，整套结构插入油箱内部的杆体长度根据油箱深度做适配设计，顶端基座的外径尺寸控制在合理范围，不会占用油箱顶部过多的安装空间，侧置流量单元的伸出长度较短，可适配油箱顶部与上装部件之间间隙较小的安装场景。结构整体的密封等级满足车载部件的防护要求，所有接缝位置都采用耐油密封件处理，可承受燃油长期浸泡以及-40℃到120℃的工作温度范围，在不同地域、不同作业环境下都能稳定工作。

　　从建模细节来看，结构还原了真实产品的装配关系，杆体与基座的连接位置、转接头的密封槽结构、流量单元的接口卡扣都做了精准复刻，可直接用于燃油系统的布局干涉检查、安装工艺模拟，也可作为教学演示案例讲解多传感融合检测的结构实现逻辑，帮助设计人员理解双传感方案的布局要点与安装注意事项，在进行燃油箱系统设计时可直接参考该结构的安装尺寸、接口形式，缩短方案选型与结构设计的周期。
