可拓展红外探测范围的空中巡检传感装置

　　在室内仓储巡检、封闭管廊运维、小型安防巡查这类场景中，常规搭载固定红外传感器的空中巡检设备常存在探测盲区——受限于机载传感器的视场角与安装位置，设备正下方、侧后方的区域往往无法被红外探测覆盖，需要反复调整飞行路径才能完成全区域扫描，既增加巡检能耗，也容易遗漏异常热源点。这套外置拓展式的红外传感挂载结构，正是针对这类实际痛点做的结构优化设计。

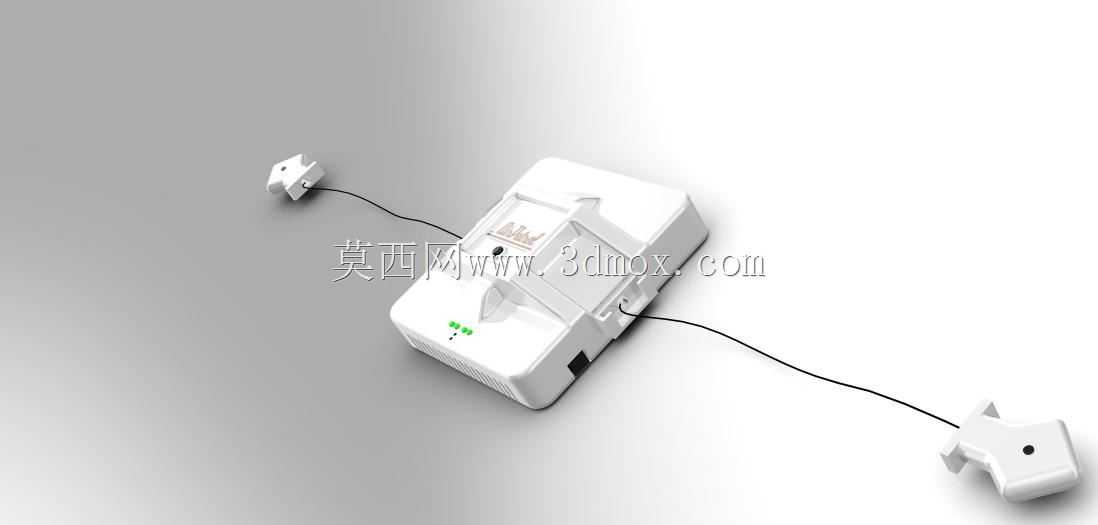

　　从实际使用逻辑来看，这套结构没有改动原有巡检设备的主体电路与飞控布局，而是通过快拆式的外接挂载结构，将红外传感器从主机本体上分离出来，通过柔性引线连接信号与供电回路，让传感器可以布置在距离主机一定距离的位置，从物理层面拓展红外探测的覆盖边界。设计时优先考虑了安装的兼容性，主机端的固定座采用卡扣式结构，不需要额外打孔或者粘接，直接卡合在原有巡检设备的壳体预留槽位上即可完成固定，卡扣的配合公差控制在0.1mm以内，既保证飞行过程中不会出现松脱，也能在需要维护时快速拆卸。

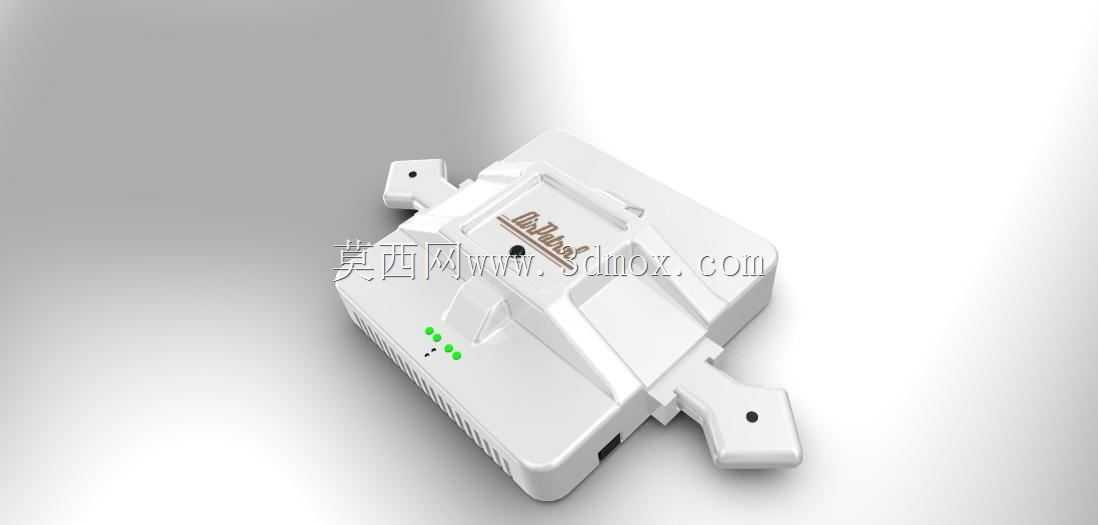

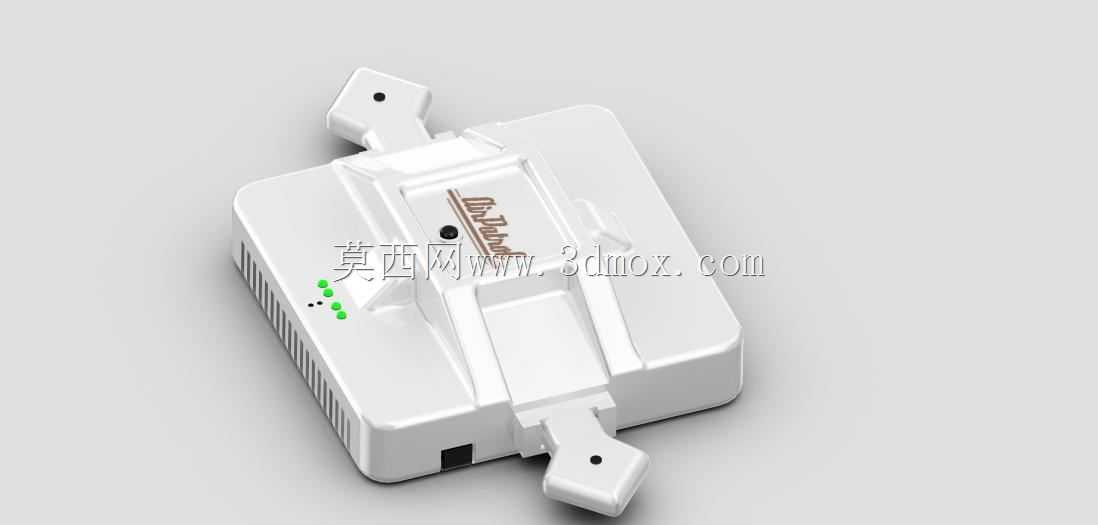

　　外形尺寸上，主机端的固定座整体轮廓贴合原有巡检设备的顶面弧度，最大凸起高度不超过12mm，不会额外增加过多的风阻，外接的两个传感器挂载点采用轻量化的硬质塑料壳体，单个挂载模块的重量控制在8g以内，不会对空中巡检设备的续航与飞行稳定性造成明显影响。柔性引线选用带屏蔽层的细径信号线，长度根据实际探测需求预留了150mm的冗余，既可以让传感器延伸到主机侧方的盲区位置，也不会因为引线过长在飞行过程中出现缠绕、晃动干扰气流的问题。

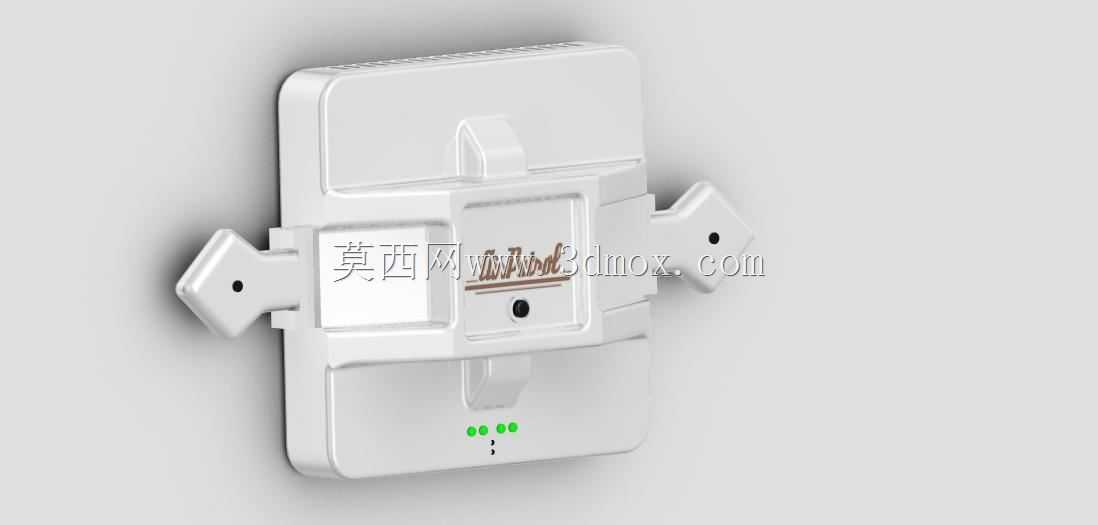

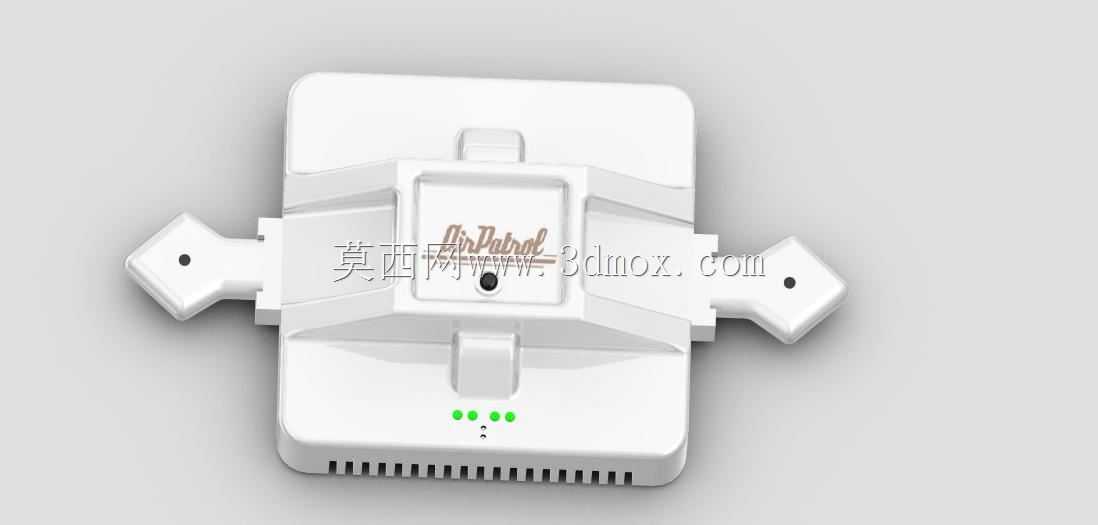

　　结构设计上，传感器挂载端的壳体做了倾角预设，每个外接传感器的探测面与水平方向呈15度下倾角，配合主机自带的前置红外传感器，可以实现水平方向270度、垂直方向120度的红外探测覆盖，不需要巡检设备在空中做大幅度的转向、俯仰动作，就能完成单航线下的全区域热源扫描。挂载点的位置经过重心配平计算，两个外接传感器对称布置在主机的两侧偏后位置，整体挂载结构的重心与原有设备的重心偏差不超过2mm，避免出现飞行偏航的问题。

　　安装边界方面，这套拓展结构不需要改动原有设备的内部结构，所有连接点都布置在壳体外部，供电与信号通过主机侧面预留的通用外接接口对接，接口处做了防呆设计，反插无法接入，避免接线错误损坏传感器。在实际运维场景中，针对不同的巡检环境，还可以根据需要调整引线的固定长度，比如在管廊巡检时可以将引线适当放长，让传感器延伸到管道侧面的死角位置；在开阔室内仓储巡检时，可以将引线收短，减少风阻提升飞行效率。传感器壳体的防护等级达到IP54，能够适应日常巡检场景中的浮尘、少量凝露环境，不需要额外做防护处理。

　　从结构建模的细节来看，所有卡扣的配合面都做了0.2mm的脱模斜度，方便后续开模量产，壳体的壁厚均匀控制在1.5mm，避免注塑过程中出现缩痕、变形问题，引线出口位置做了圆角过渡与线卡固定，避免飞行过程中引线反复弯折出现线芯断裂的问题。主机固定座的内表面贴有薄型泡棉垫，既可以填充安装间隙避免卡合松动，也能防止卡扣刮花原有设备的壳体表面。
