老式胶木外壳交流电开关结构设计

　　在低压电气控制回路的老旧设备改造、复古机电装置复刻场景中，这类胶木外壳交流电开关是十分典型的手动通断元件，主要应用于工频交流电路的小负载回路通断控制，常见于上世纪中后期的工业控制台、老式民用配电盘、小型机电设备的电源输入端，承担回路带电状态的手动切换功能，依靠操作端的按压动作实现内部触点的闭合与分断，额定通断能力适配小功率照明、小型电机驱动等常规低压交流负载。

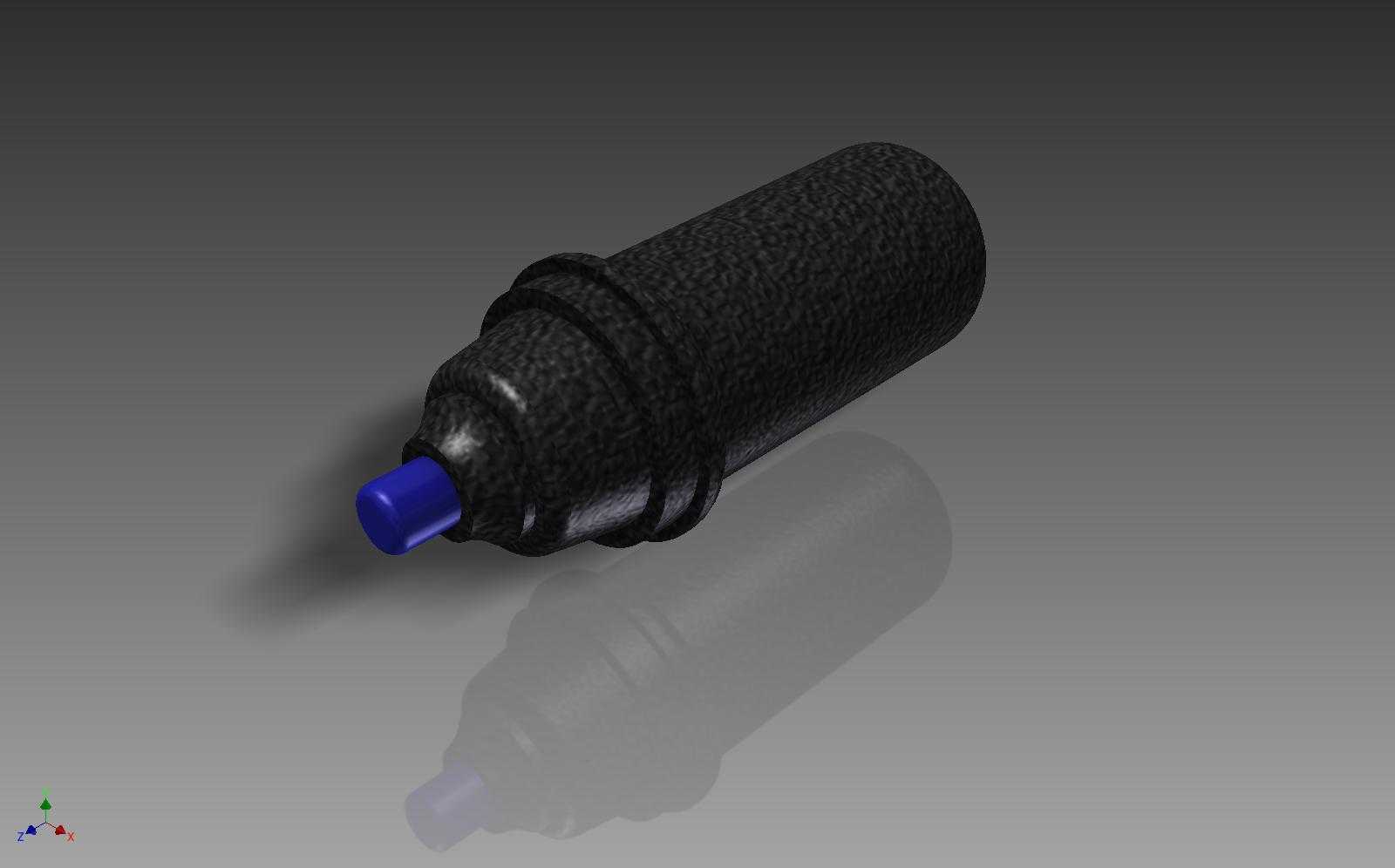

　　从结构设计逻辑来看，这款开关的外壳采用胶木材质压制成型，核心考量是胶木材料优异的绝缘性能与耐热特性，在触点分断产生微弱电弧时，外壳不会因局部温升出现绝缘失效问题，同时胶木的抗老化性能在常规干燥使用环境下能满足长期使用需求，外壳表面的防滑纹理设计并非装饰性结构，而是考虑到操作人员带薄劳保手套操作时的摩擦力需求，避免按压操作时出现打滑脱手的情况。整体外形为长圆柱式结构，轴向的阶梯凸台结构是安装定位的核心边界，安装时可穿过设备面板的预制圆孔，依靠凸台的台阶面实现轴向定位，配合配套的锁紧环即可完成面板固定，不需要额外设计复杂的安装支架，适配厚度在1到3毫米之间的金属或绝缘面板安装场景，径向尺寸控制在常规手指按压操作的舒适区间，操作端的蓝色按钮采用硬质绝缘塑料材质，按钮与外壳之间的配合间隙经过公差匹配，既保证按压动作的顺畅无卡滞，又能避免灰尘、金属碎屑从配合缝隙进入开关内部造成触点短路。

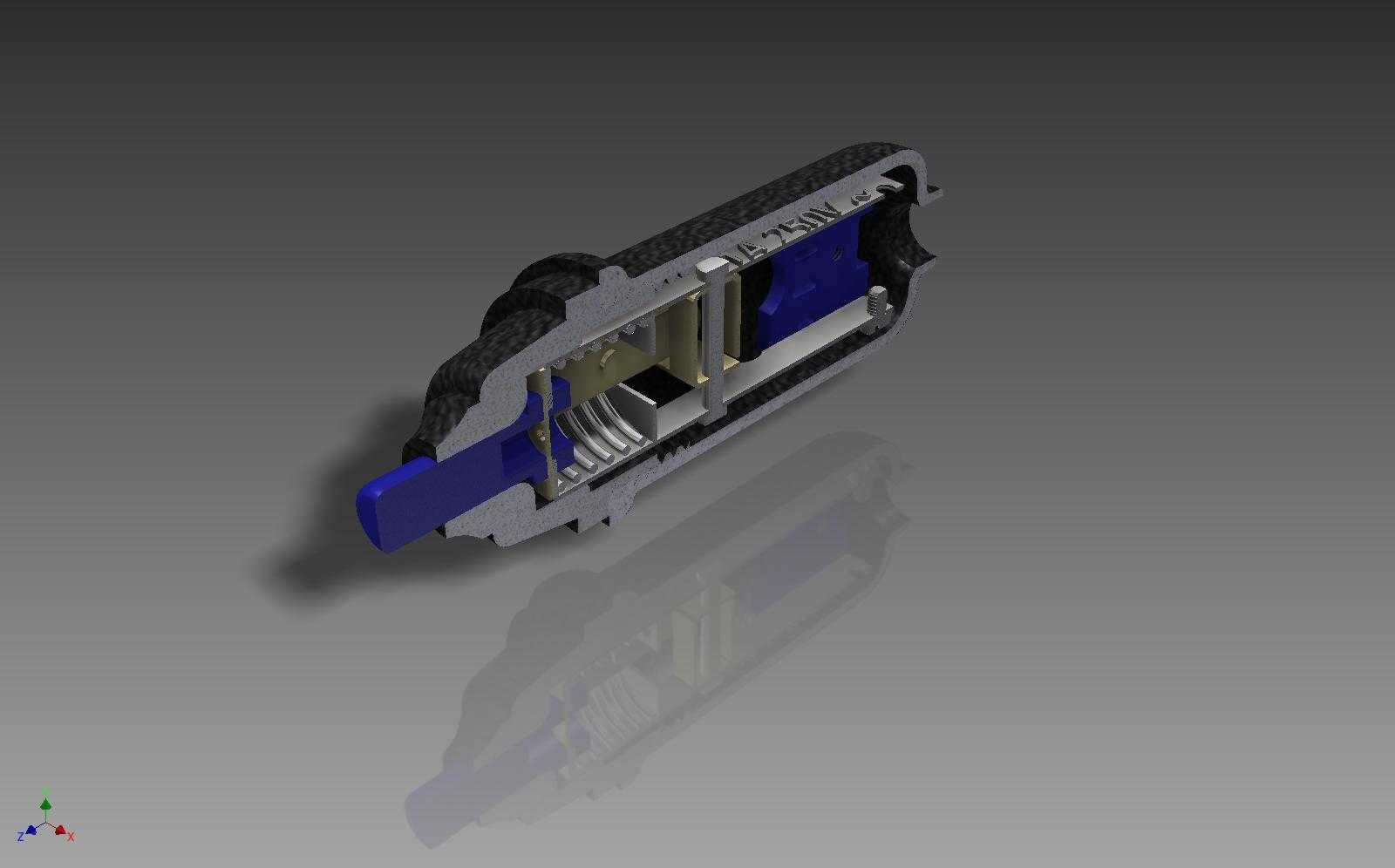

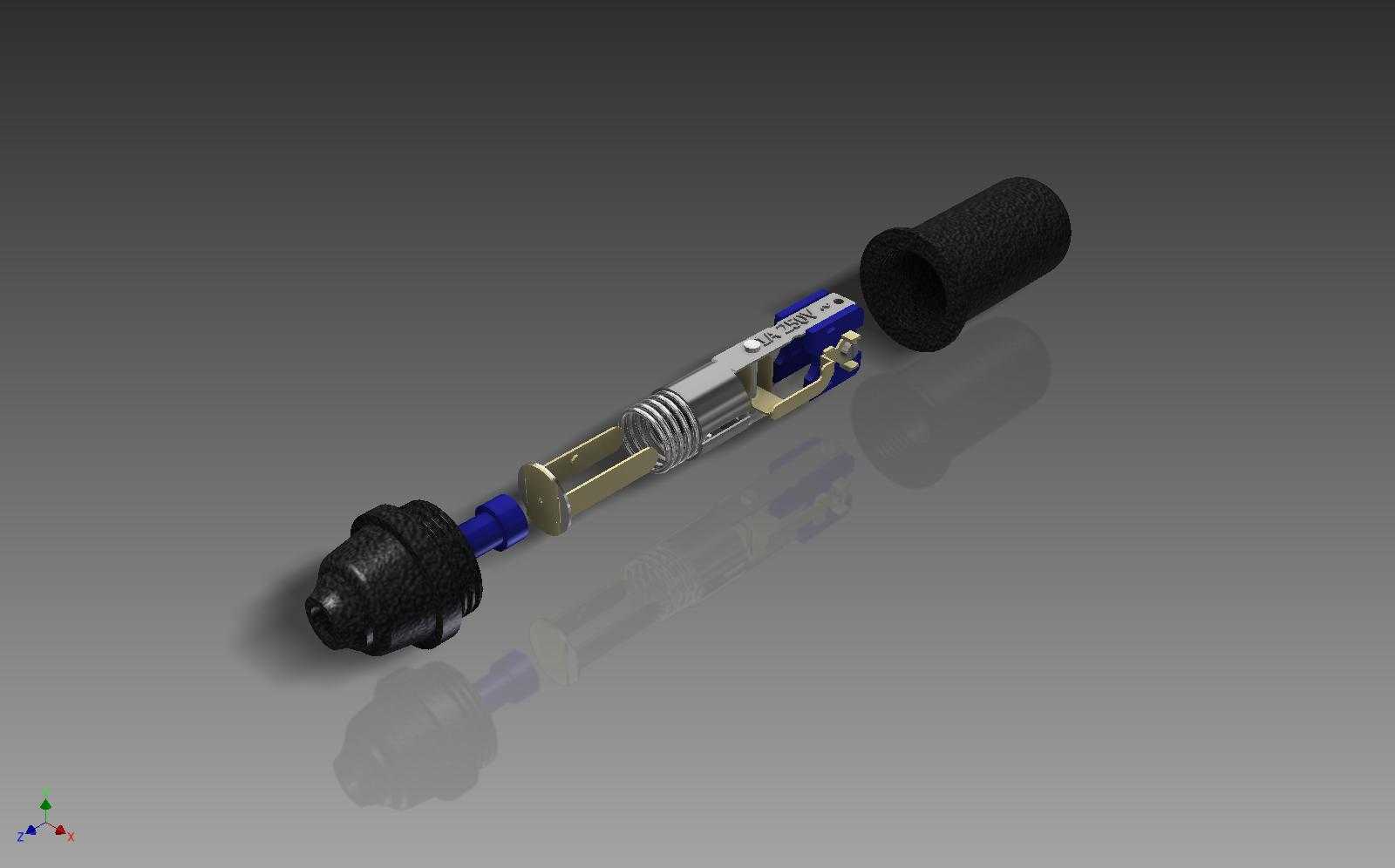

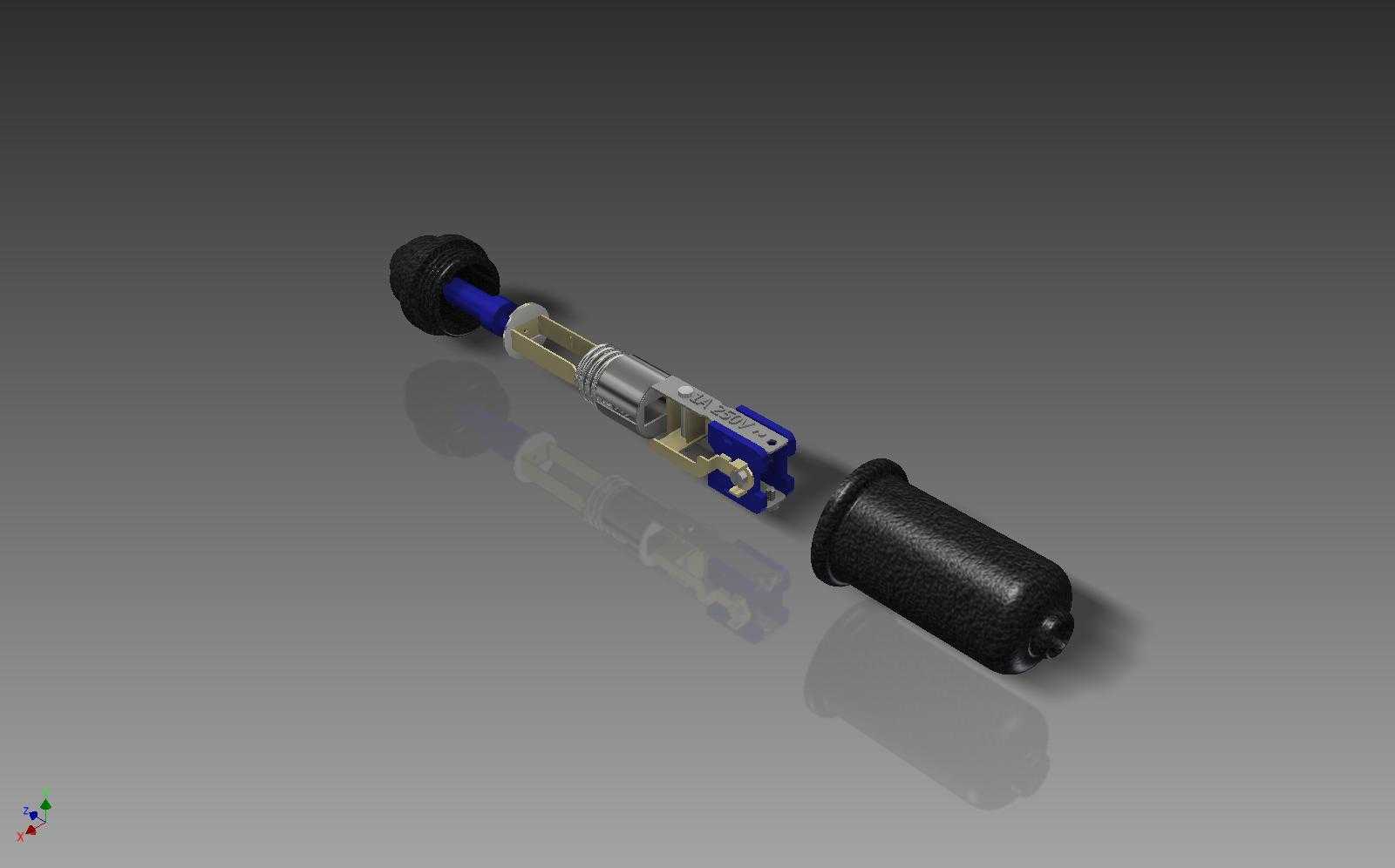

　　内部结构的设计围绕触点可靠通断展开，按压按钮时通过内部的传动件推动动触点与静触点贴合，实现回路导通，松开按钮后依靠内置的复位弹簧推动按钮回位，带动动触点与静触点分离，切断回路，触点部分采用铜基合金材质，降低长期通断过程中的接触电阻，减少触点发热问题。在建模过程中，需要重点还原外壳的阶梯安装尺寸、按钮的伸出长度、外壳表面的防滑纹理细节，这些尺寸直接决定了开关在装配时能否与安装面板匹配，以及操作时的行程是否符合实际使用手感。这类开关的安装边界需要注意，尾部的接线端需要预留足够的接线空间，避免接线后导线与设备内部其他金属构件接触造成短路，同时外壳的圆柱段长度要匹配安装面板的厚度，保证锁紧环安装后不会出现开关松动的问题。在实际设备选型应用中，这类开关不能用于大负载回路的直接通断，通常作为控制回路的信号触发元件，或者小功率负载的直接电源开关，使用时需要匹配回路的额定电压与额定电流，避免过载造成触点烧蚀。从结构还原的角度，建模时需要区分胶木外壳的粗糙哑光质感、按钮的光滑硬质塑料质感、内部金属构件的金属质感，保证装配关系符合实际产品的配合逻辑，不存在干涉问题，所有活动部件的行程范围要符合实际操作的位移量，按钮的按压行程控制在合理区间，复位后的按钮伸出长度与外壳端面保持固定的尺寸差，还原真实产品的操作手感与外观特征。
