航模用小型活塞式内燃动力装置结构

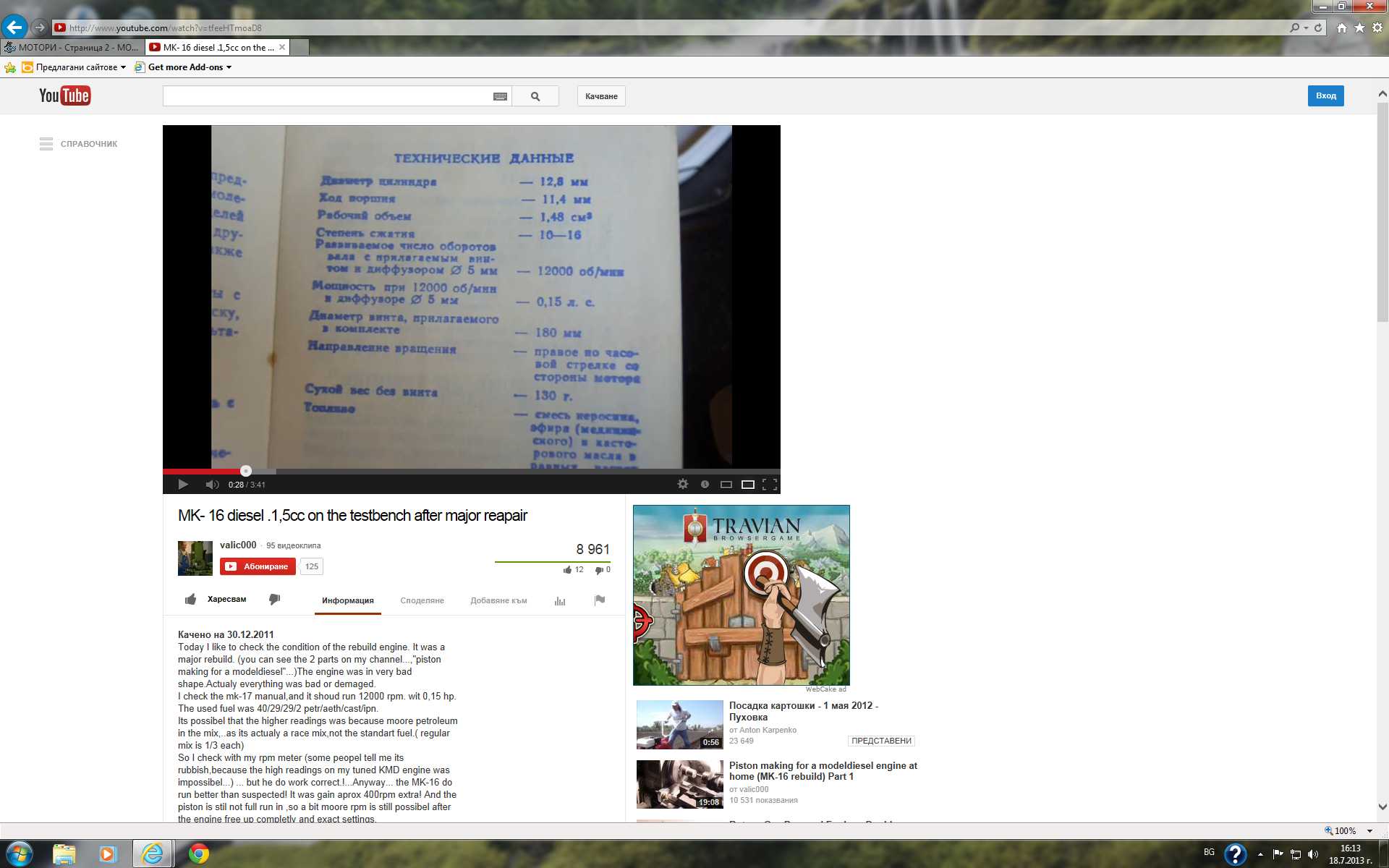

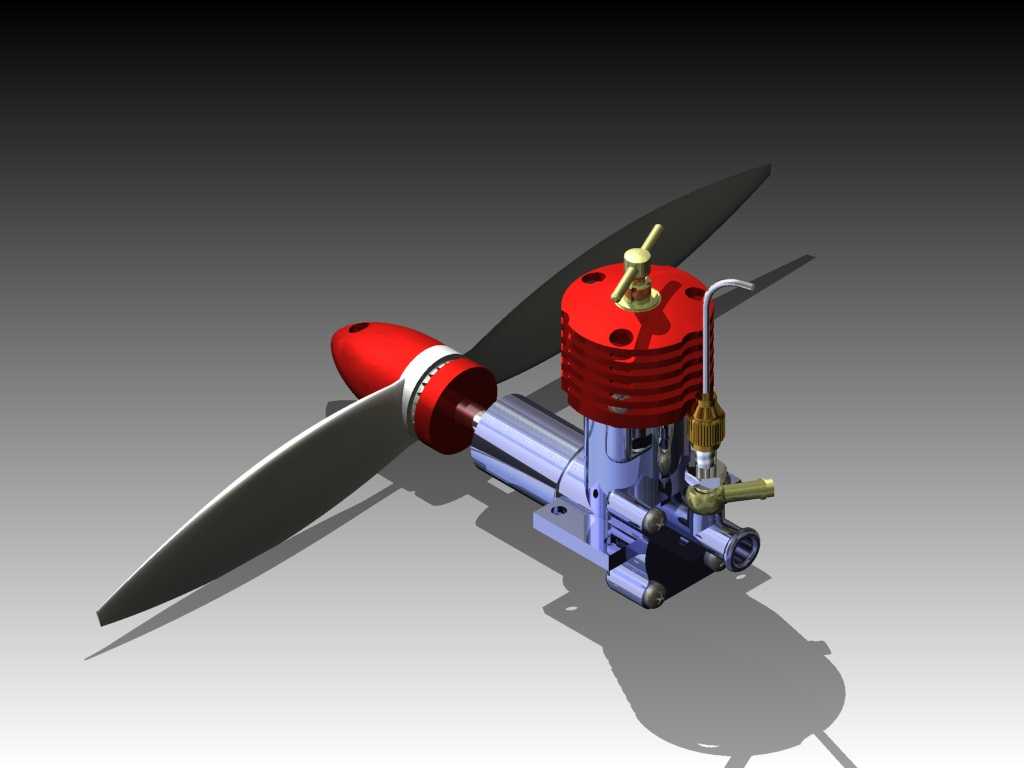

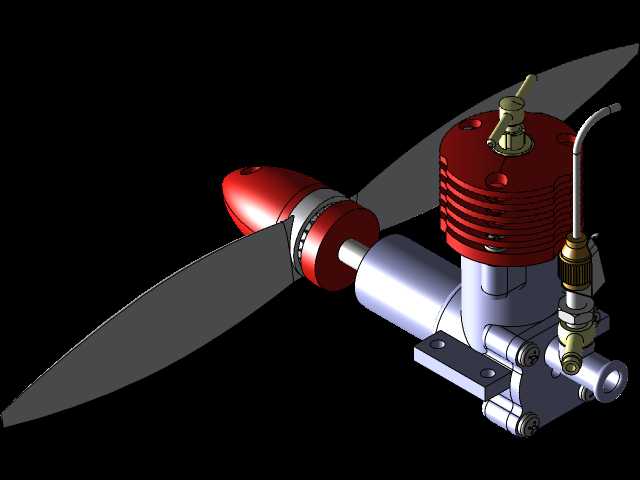

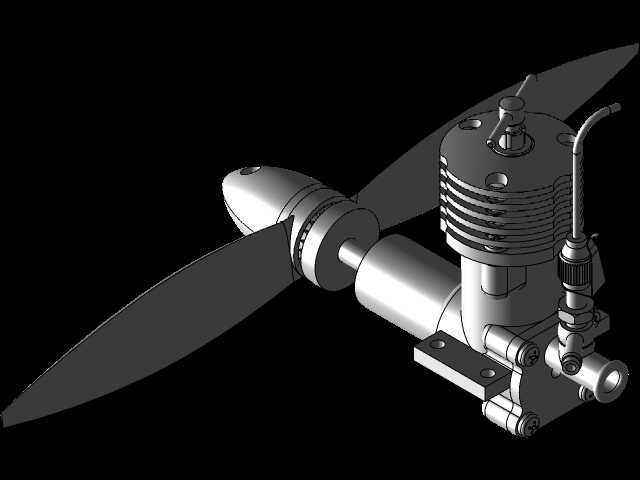

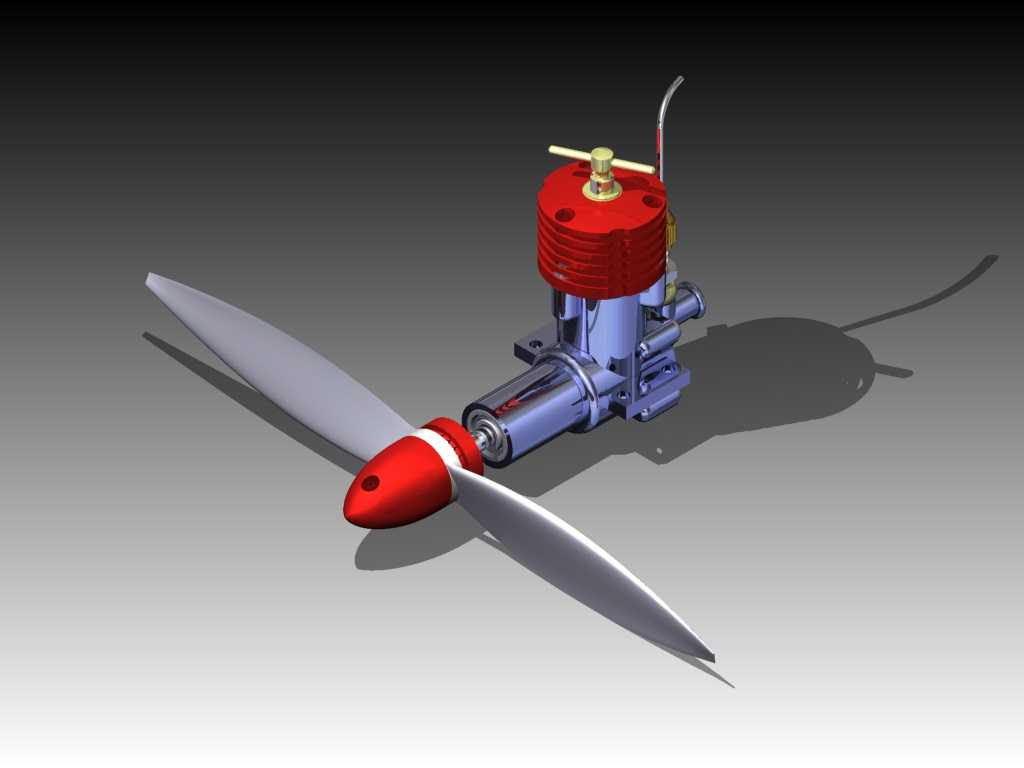

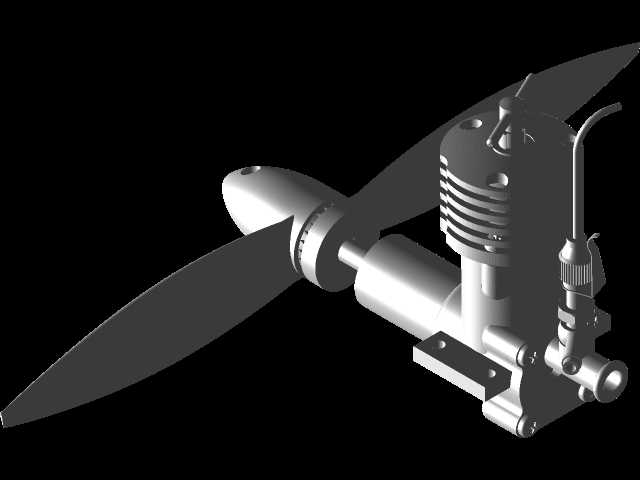

　　这款小型内燃动力装置主要面向轻小型固定翼航模、线操纵特技航模的动力配套场景，在航模运动、小型无人验证飞行器测试领域有着长期的应用积累，其结构设计完全围绕小排量高功率密度的使用需求展开，没有冗余的结构设计，所有部件都在有限的空间内完成功能集成。从实际使用场景来看，这类动力装置需要在轻量化的前提下输出足够的轴功率，同时要兼顾燃料供给的稳定性、运转时的振动控制，以及和螺旋桨的匹配适配性，因此在整体结构布局上采用了侧置供油、缸头散热一体化、曲轴直连输出的布局，尽可能缩短动力传递路径，减少不必要的传动损耗。

　　从功能特性来看，该动力装置采用压燃式工作原理，不需要额外的点火系统，进一步降低了整体重量和结构复杂度，燃料采用混合配比的燃油，兼顾润滑、燃烧和压燃点火的需求，能够在无外接点火电源的情况下持续稳定运转。缸头部分采用多道环形散热鳍片结构，在有限的迎风面积下尽可能增大散热面积，匹配航模飞行时的迎面气流，能够在持续高转速运转时将缸头温度控制在合理区间，避免过热导致的功率衰减或者机件卡滞。供油组件独立布置在缸体侧方，通过油路直接连通曲轴箱内部，能够根据不同转速下的负压变化自动调整供油量，不需要复杂的电控喷油结构，依靠纯机械结构就能满足全转速区间的燃油供给需求，这种设计也大幅降低了装置的故障率，在户外航模飞行场景下，不需要复杂的调试就能快速启动运转。

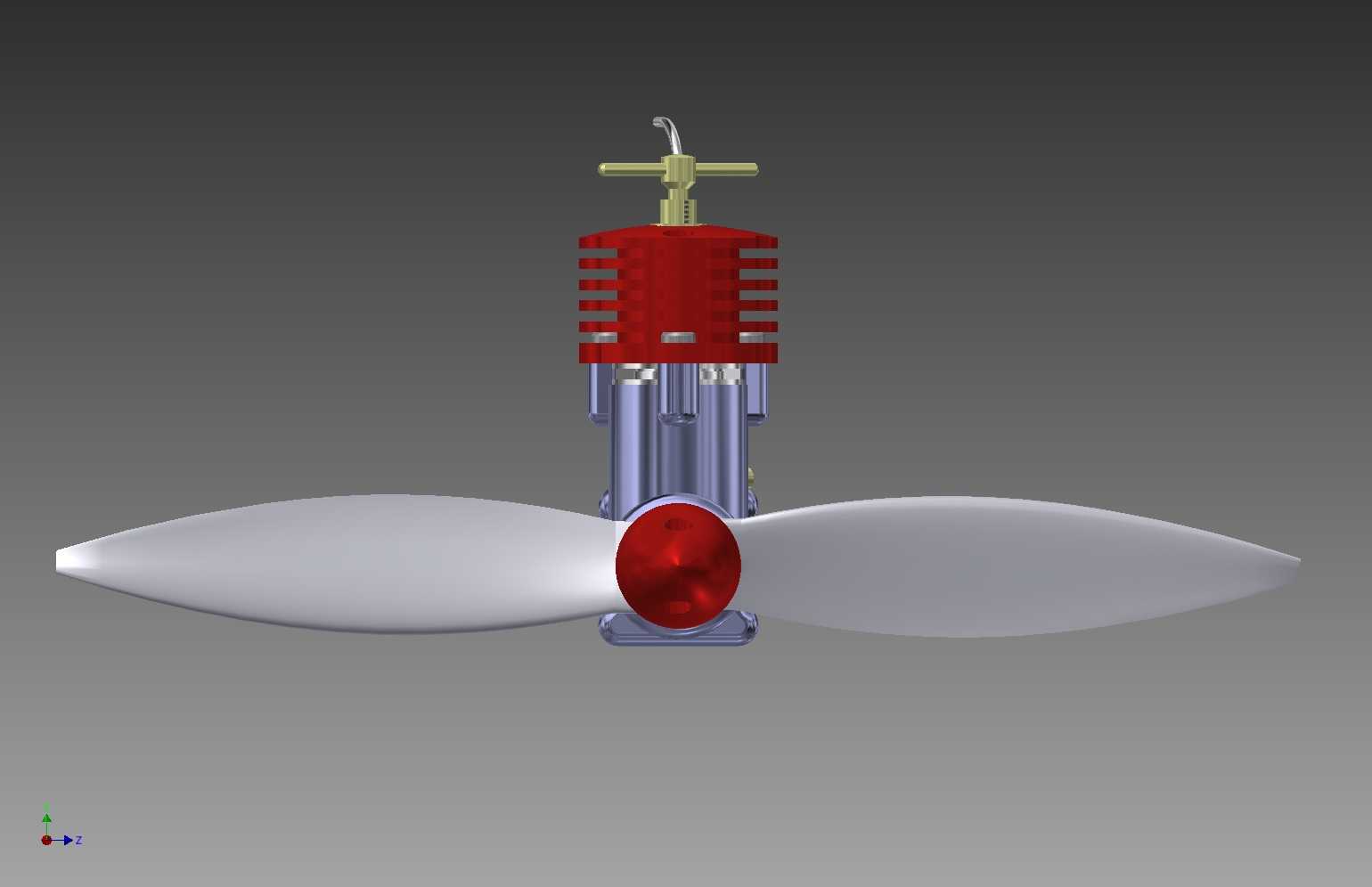

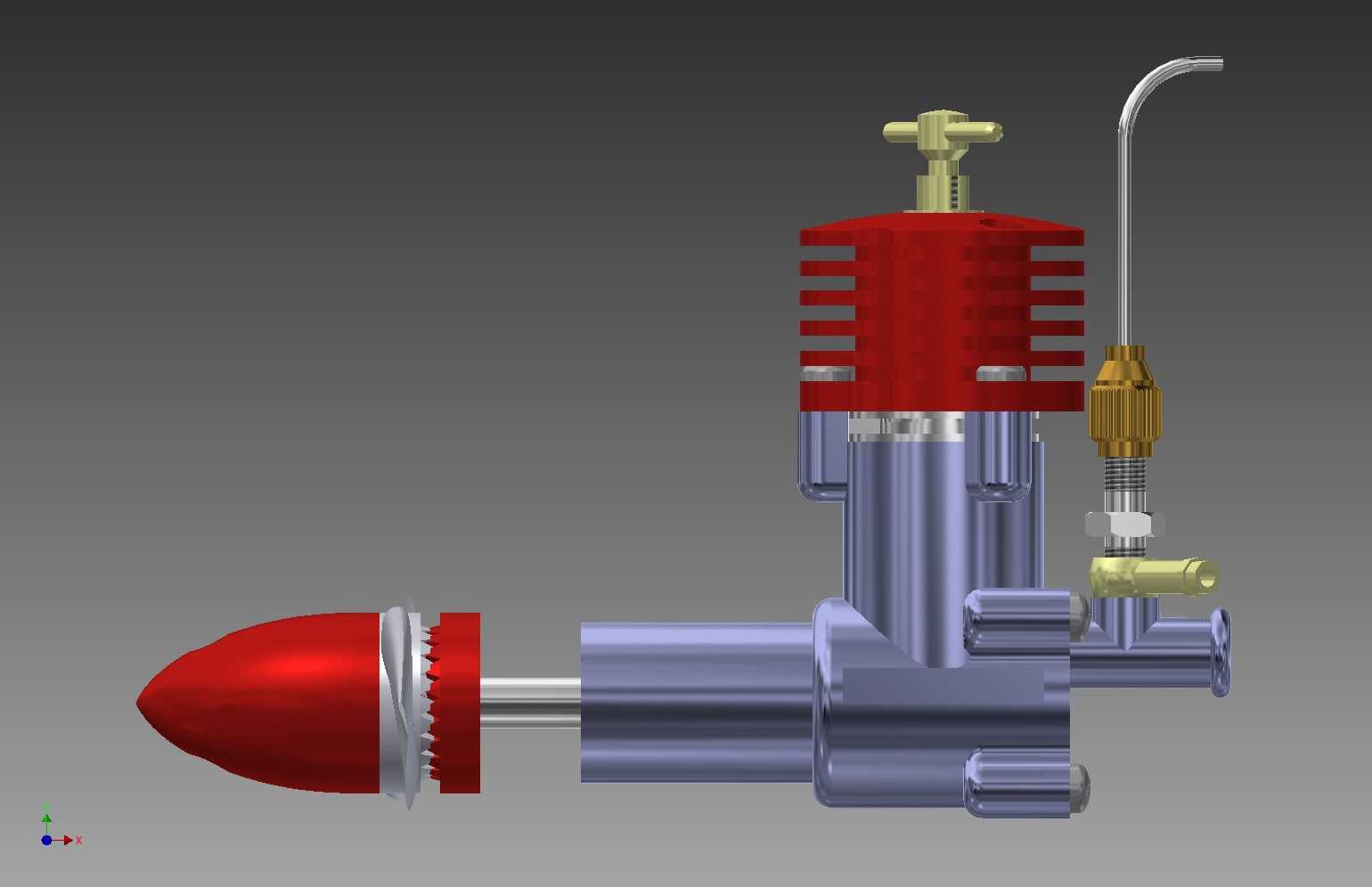

　　在设计思路上，整个装置的结构件都采用了轻量化的设计取向，曲轴箱采用一体化铣削成型的结构，保证壳体强度的同时尽可能削减非受力区域的材料厚度，降低整体自重。气缸和活塞的配合间隙经过精准匹配，既保证高转速下的运动密封性，又避免间隙过小导致热膨胀后出现拉缸故障。曲轴部分采用偏心配重结构，平衡活塞往复运动产生的一阶惯性力，降低高转速运转时的整体振动，避免振动传递到航模机身影响飞行操控稳定性。输出轴直接延伸到曲轴箱前端，采用标准的螺旋桨安装接口，能够适配对应尺寸范围的螺旋桨，不需要额外的转接结构，安装时只需要将螺旋桨夹持在输出轴的安装座上，通过锁紧螺母固定即可完成装配，安装边界清晰，不会和航模前端的整流罩结构产生干涉。

　　从安装适配的角度来看，整个动力装置的安装固定孔位布置在曲轴箱下方的凸台上，孔位间距符合小型航模的发动机安装梁标准尺寸，安装时只需要将装置固定在航模的防火墙上，连接好供油管路，加注混合好的燃油就可以完成装机准备。整个装置的外围轮廓没有突兀的突出结构，侧置的供油组件和油管接口都在机身轮廓的包覆范围内，不会额外增加飞行时的空气阻力。螺旋桨的安装平面到缸体后端的距离经过优化，搭配对应尺寸的螺旋桨时，桨叶旋转的扫掠范围不会和机身、尾翼结构产生干涉，不需要额外调整发动机的安装角度。缸体上方的调压部件位置突出于缸头散热片，方便在地面调试时手动调整压缩比，适配不同气温、不同燃油配比下的启动需求，不需要拆解任何结构就能完成调试操作，非常符合外场飞行的使用需求。

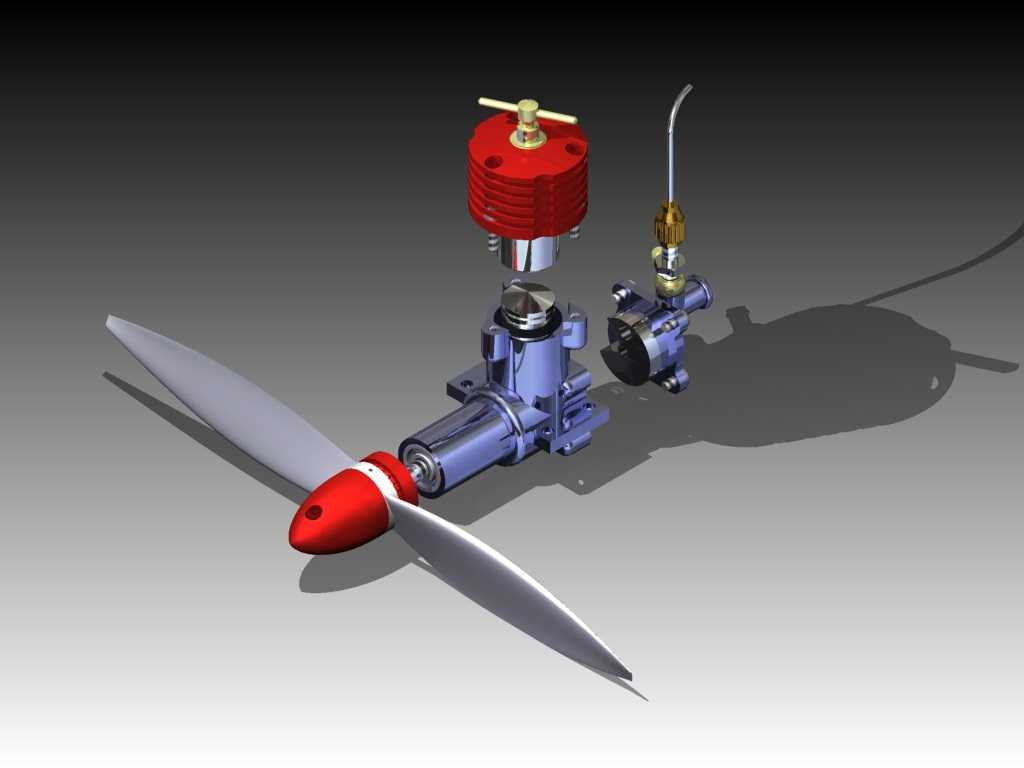

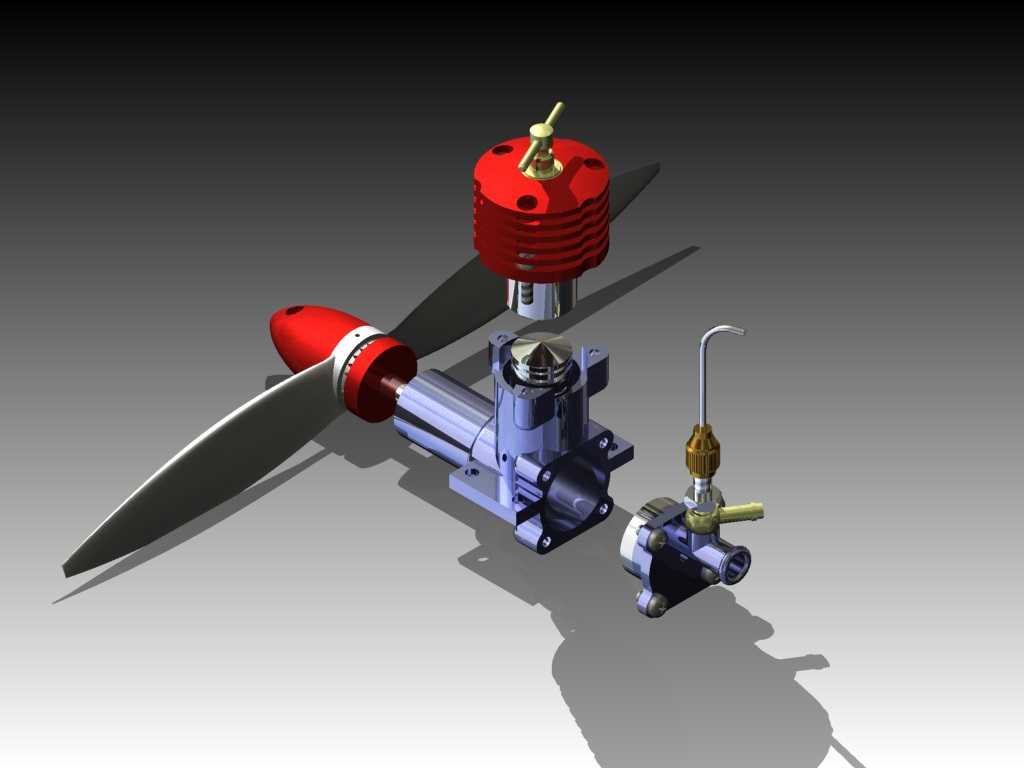

　　在实际运转过程中，该动力装置的油门响应速度快，从怠速到最高转速的过渡顺畅，能够满足航模特技飞行时的快速动力调整需求，稳定怠速转速能够维持在较低区间，避免地面调试时螺旋桨转速过高带来的安全隐患。整体结构的维护难度低，日常使用后只需要加注事后润滑油封存，定期清理散热鳍片缝隙间的油污和尘土，就能保证长期稳定使用，不需要复杂的拆解保养。各运动部件的耐磨性能经过长期验证，在正常使用维护的情况下，能够完成数百小时的飞行运转，不会出现过度磨损导致的功率下降问题。这种小排量内燃动力装置的结构设计逻辑，完全围绕航模场景的实际使用需求展开，没有照搬全尺寸内燃机的冗余结构，在重量、功率、可靠性、易维护性几个核心维度上做到了很好的平衡，是小型航模动力单元的典型结构方案，对于同类小排量活塞动力装置的结构设计也有很强的参考价值，建模过程中完整还原了内部的曲柄连杆结构、活塞气缸配合结构、供油组件的内部通路以及外部安装接口的细节，能够直接用于结构原理展示、航模动力系统选型参考以及相关的教学演示场景。
