小型单缸二冲程航模动力装置结构

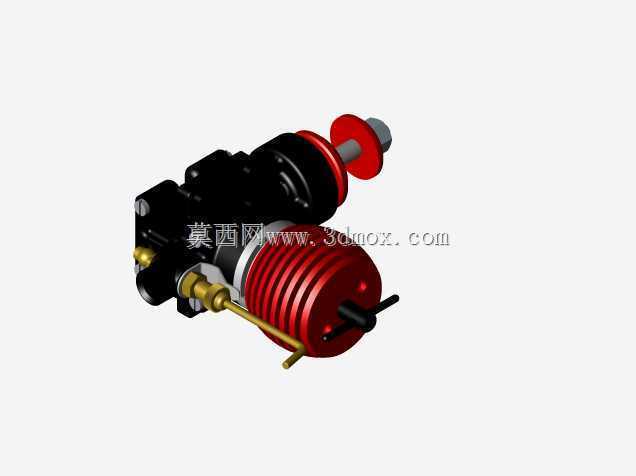

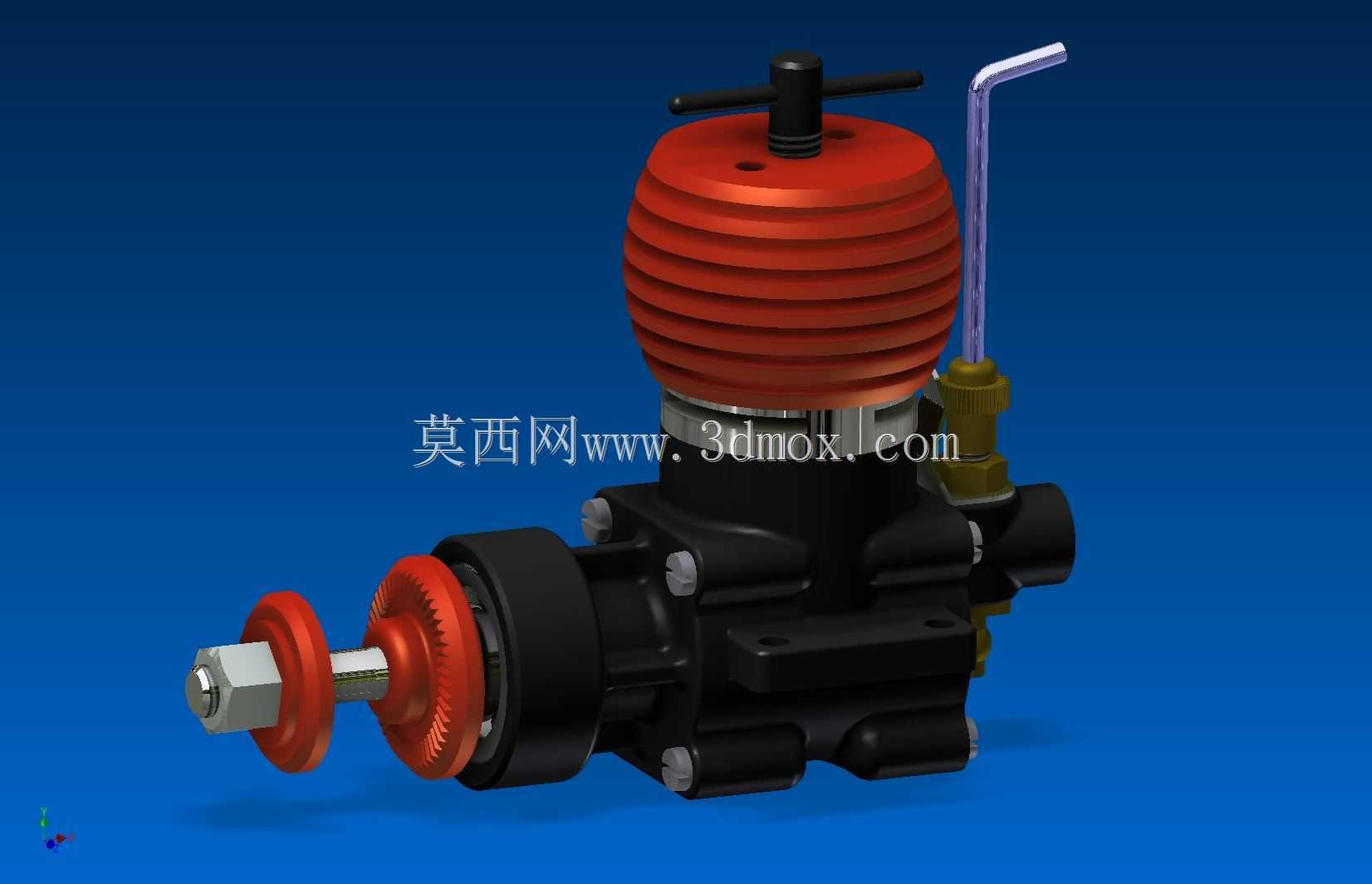

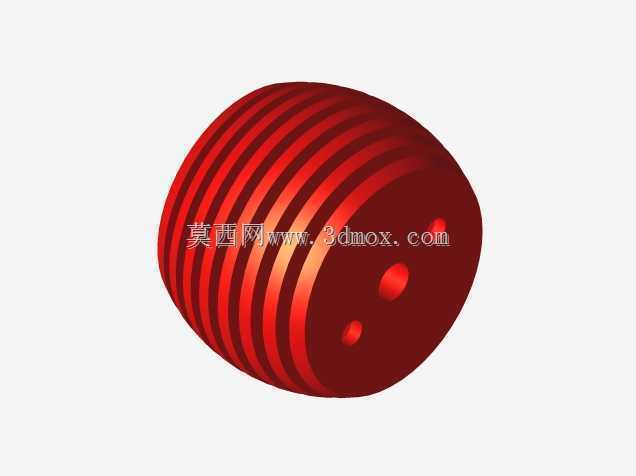

　　这款小排量动力装置的结构设计，完全围绕轻载高速的小型动力输出场景展开，常见于线操纵航模、小型遥控车模、微型竞速艇这类对自重、功率密度要求极高的应用场景，这类场景下动力单元的重量每增加1克，都会直接影响载体的操控响应速度与续航表现，因此整个结构的设计逻辑从一开始就没有照搬通用内燃机的冗余设计思路。从结构布局来看，动力输出端设置在曲轴前端，集成了带散热槽的驱动带轮与啮合齿轮，可直接对接传动系统，不需要额外加装转接法兰，这一设计直接压缩了动力单元的轴向安装尺寸，在紧凑的模型舱内可以留出更多空间给燃油箱与操控舵机布置。上部的散热结构采用多层环形散热鳍片，和缸体采用一体化结构设计，没有额外的散热风扇结构，

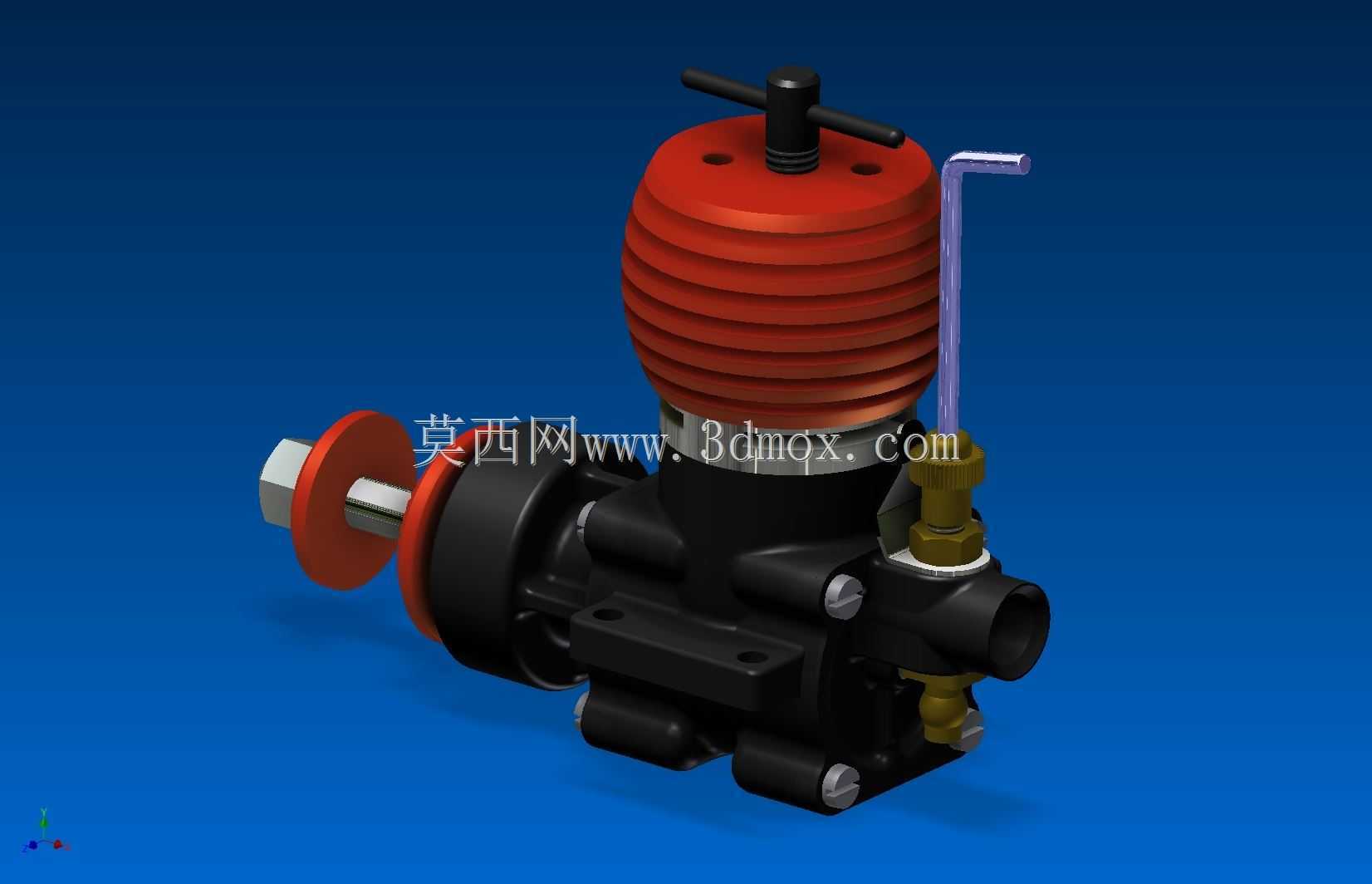

　　完全依靠载体行进过程中的迎面气流完成散热，这一设计既降低了自重，也减少了风扇带来的额外功率损耗，匹配2.5毫升的小排量设定，在持续高转速运行工况下，散热鳍片的换热面积完全可以覆盖缸内燃烧产生的热量，不会出现过热胀缸的问题。顶部的调压结构集成了手动注油加压的柱塞，冷启动时可以直接通过按压柱塞向缸内注入少量燃油，配合前端的启动拨轮就能快速完成启动，不需要额外的外接启动泵，简化了现场操作流程。侧部布置的油针调节结构与进油管路集成在同一安装座上，油针的调节手柄做了加长弯折处理，在整机装入模型舱后，不需要拆解外壳就能直接用工具调整油针开度，匹配不同海拔、不同燃油配比下的供油需求，这一细节完全是从实际外场使用的角度出发做的优化，

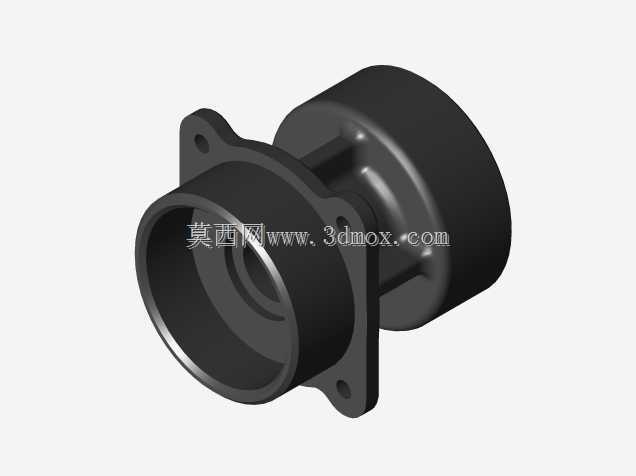

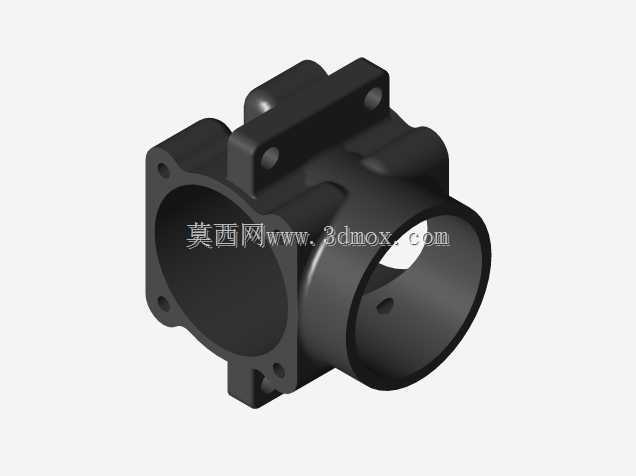

　　避免了调试时反复拆装的麻烦。从安装边界来看，整机的安装固定点全部布置在曲轴箱的下部壳体上，四个固定凸台的孔位同轴度公差控制在0.02毫米以内，安装时只需要在载体的安装板上加工对应位置的通孔，用减震胶柱穿接固定即可，不需要额外做定位工装，安装后曲轴的输出轴线和传动系统的输入轴线可以快速对齐，减少传动过程中的偏磨损耗。曲轴箱采用分体式螺栓紧固结构，合箱面的密封槽设计宽度仅1.2毫米，适配0.8毫米线径的密封胶圈，既保证了曲轴箱内的压力密封要求，也不会因为密封槽过宽导致合箱后出现错位。内部的运动部件全部做了轻量化处理，曲轴的平衡块做了镂空去重，活塞采用薄壁结构，配合大尺寸的进气口扫气设计，在高转速下的进排气效率可以满足功率输出要求，

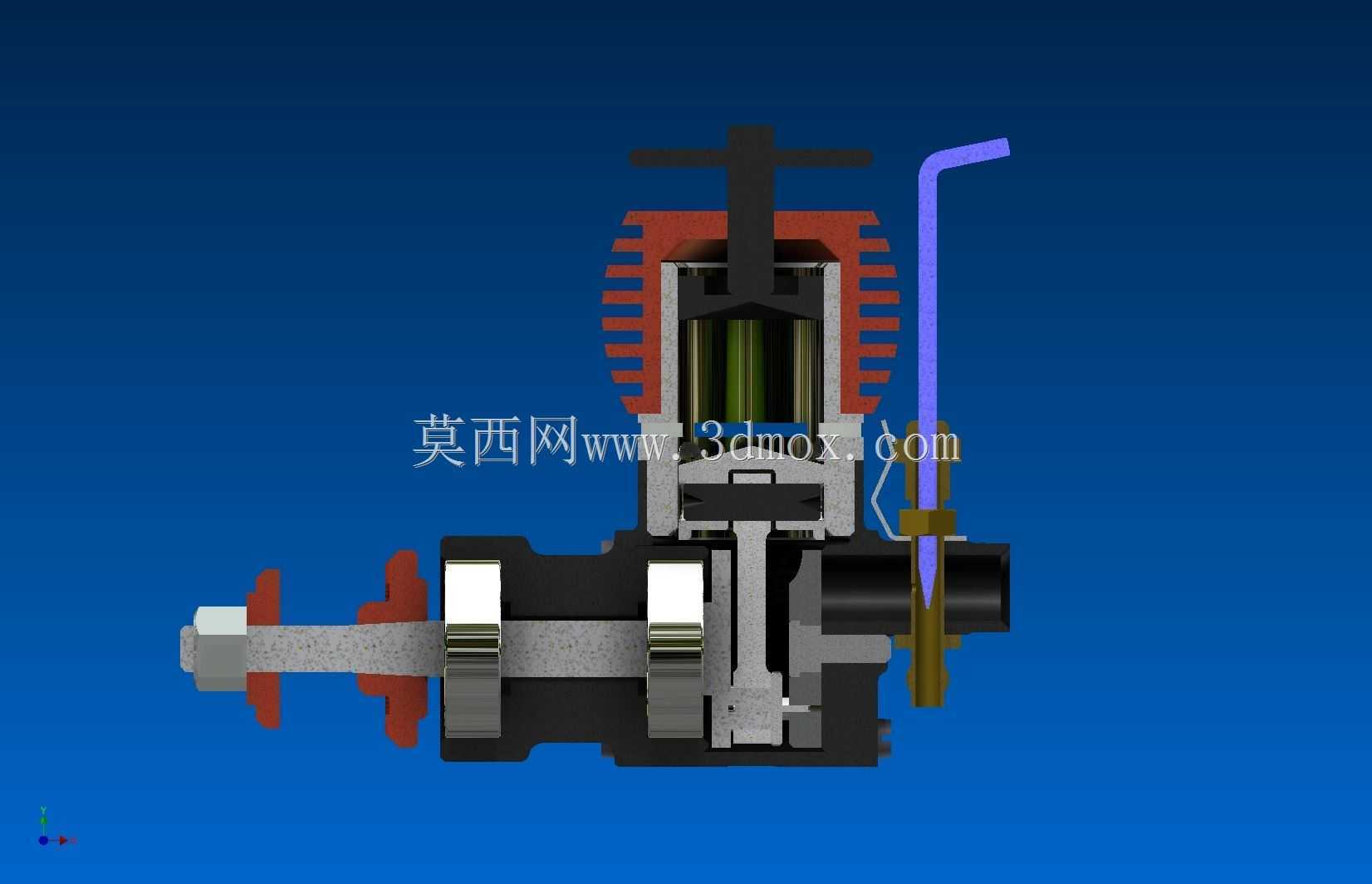

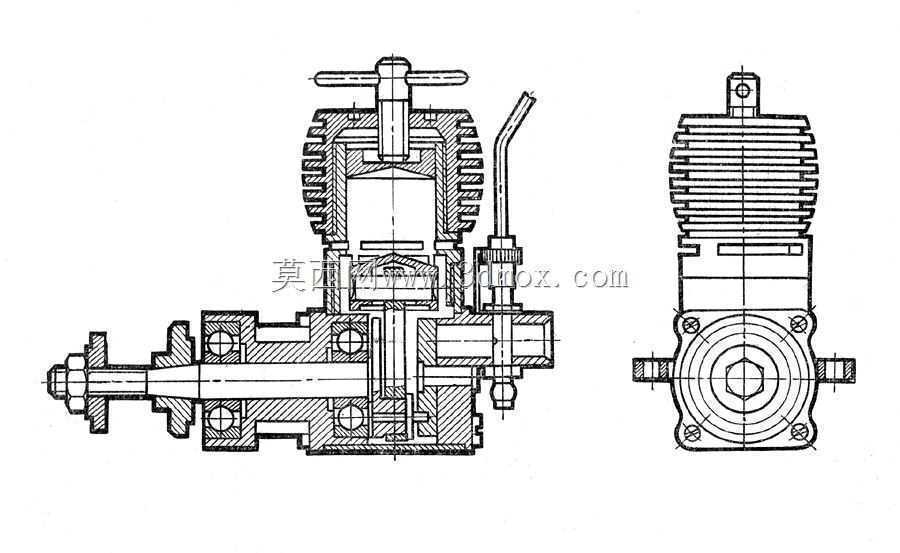

　　实测在标准配比燃油下，最高转速可以突破两万转，完全匹配小型竞速类模型的动力需求。需要注意的是，这类小排量动力装置的结构设计没有设置怠速润滑系统，完全依靠燃油中混合的润滑油完成运动部件的润滑，因此燃油的配比精度会直接影响整机的使用寿命，在结构设计时，缸壁的珩磨纹路、活塞环的开口间隙都做了针对性匹配，允许一定比例的润滑油残留形成油膜，不会出现过度磨损的问题。另外，整机的外部管路全部采用硬插接结构，没有额外的管箍固定，在小流量的燃油供给场景下，插接结构的密封性完全满足要求，同时也方便日常维护时快速拆解清理油路，避免长期使用后残留的积碳堵塞油道。从结构建模的角度来看，这个模型完整还原了每个零件的装配关系，包括螺栓的紧固位置、密封件的安装槽、运动部件的间隙预留，在做虚拟装配验证时，可以直接通过剖切视图检查各部件的运动干涉情况，比如曲轴转动时平衡块和曲轴箱内壁的间隙、活塞在上止点时和缸盖的间隙、齿轮啮合时的齿侧间隙，这些细节的还原度足够支撑后续的结构优化或者改装设计参考，比如调整散热鳍片的数量适配更高转速的输出需求，或者更换不同齿数的驱动齿轮调整输出扭矩特性，都可以在这个模型的基础上直接修改参数完成验证，不需要重新从零开始搭建基础结构。
