单缸内燃机剖面结构教学演示模型

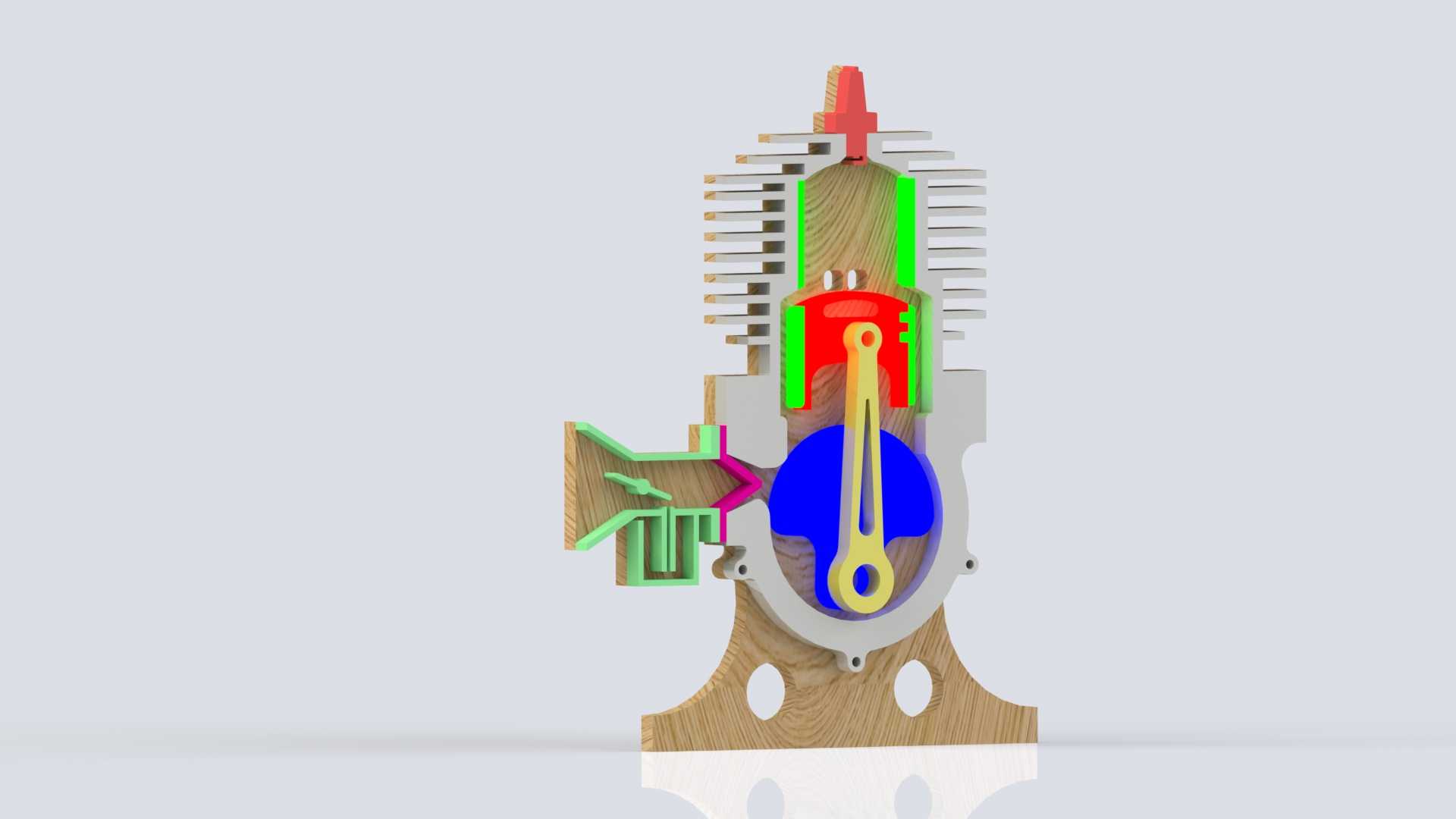

　　这款剖面结构的单缸内燃机模型，主要面向职业院校机械原理教学、内燃机结构认知实训场景，也可作为小型动力设备研发初期的原理验证参照载体，帮助从业者快速建立二冲程或四冲程内燃机的核心运动逻辑认知，避免纯二维图纸带来的空间结构理解偏差。从实际功能来看，模型完整还原了内燃机做功循环的全部核心部件配合关系，剖视设计直接暴露了气缸内部的活塞往复运动路径、曲柄连杆机构的运动转换逻辑、进气道与排气道的气流走向、散热鳍片的排布结构以及火花塞的安装位置，无需拆解即可直观观察到混合气进入气缸、压缩冲程活塞上行、点火燃烧膨胀推动活塞下行、排气冲程废气排出的完整循环过程中各部件的运动干涉边界，对于初学动力结构的设计人员来说，能快速理清配气机构、曲柄连杆机构、

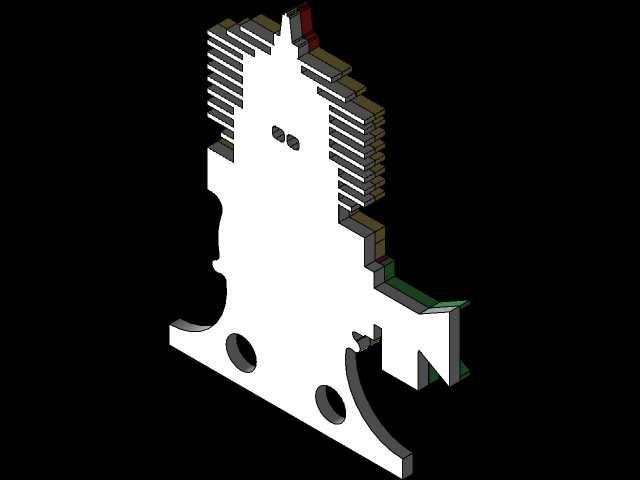

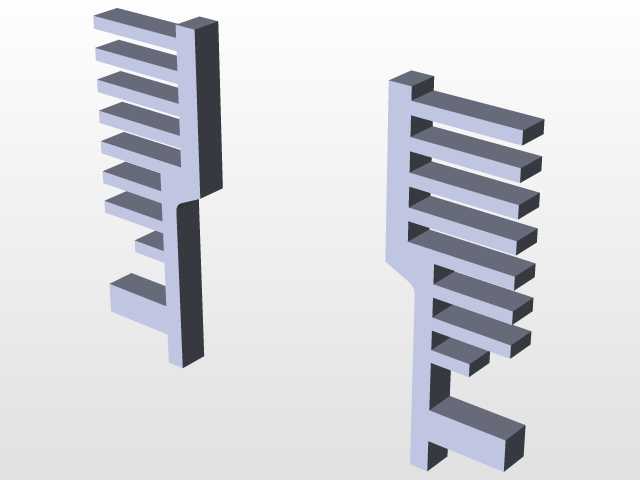

　　缸体散热结构三者的装配配合逻辑。设计思路上采用了分色区分不同功能部件的处理方式，将运动件、固定件、气路通道、燃烧室区域分别用差异化色彩标识，避免了金属原色模型容易出现的结构边界混淆问题；缸体外部的散热鳍片按照实际小型风冷内燃机的鳍片间距、高度比例建模，还原了风冷散热结构的空气流通间隙设计，鳍片与缸体的连接圆角、根部厚度都参照了实际量产小型内燃机的工艺要求，避免出现散热结构强度不足的设计缺陷；曲柄连杆机构的连杆大小头配合间隙、曲柄销的安装位置、活塞销的固定方式都严格按照实际内燃机的运动公差要求设置，可直接用于运动仿真演示，不会出现运动卡滞、部件干涉的问题。安装边界方面，模型底部的支撑底座设置了两个对称的安装通孔，孔位间距、

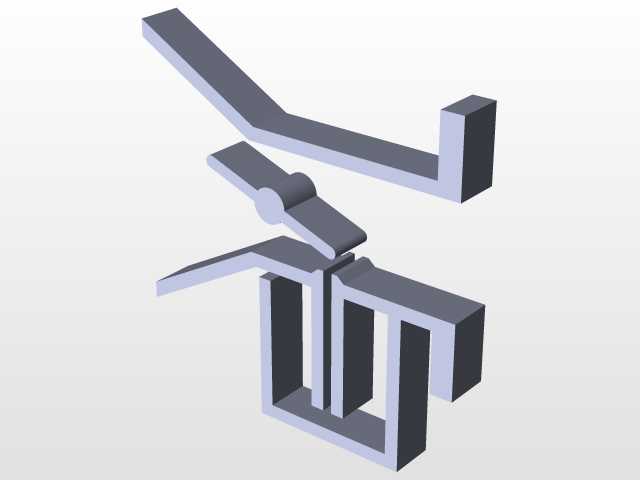

　　孔径尺寸参照通用教学演示台架的安装标准设计，可直接通过螺栓固定在实训台或展示架上，无需额外加工转接板；整体外形的横向最大尺寸集中在进气道侧与散热鳍片侧，纵向尺寸从底座安装面到火花塞顶端的高度符合常规教学展示的视线高度要求，不会因为尺寸过高导致观察上部结构时出现视角遮挡，也不会因为尺寸过小导致曲柄连杆等细小部件的结构难以辨识。从结构细节来看，进气道的内壁过渡圆角、排气口的位置设置都还原了实际小型内燃机的气道设计逻辑，能直观展示扫气过程的气流路径；活塞环的安装槽位置、活塞与气缸壁的配合间隙都在模型上有明确体现，可用于讲解活塞密封结构的设计要点；曲轴箱的剖分面位置、连接螺栓的排布也参照了实际量产机型的设计，

　　能帮助设计人员理解曲轴箱的密封与装配逻辑。这类剖面模型在实际应用中，除了教学演示外，也可用于小型通用内燃机的改型设计前期方案讨论，通过直观的三维结构展示，快速评估气道改型、燃烧室形状调整、曲柄配重优化等方案的可行性，减少二维图纸评审时的结构误判，缩短前期方案论证的周期。
