钢制网格结构内河货运驳船三维设计

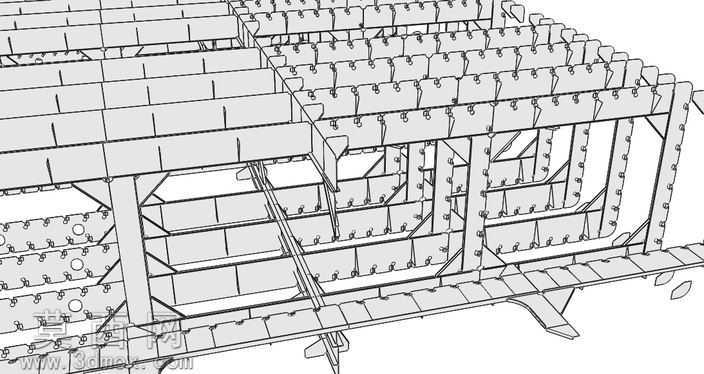

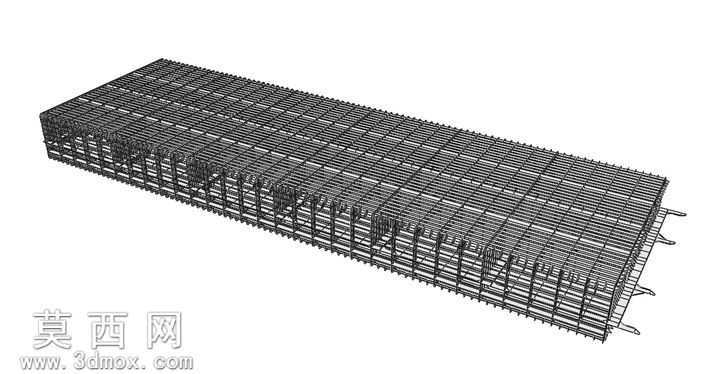

本驳船三维模型采用参数化三维建模方式完成整体搭建，建模过程中严格遵循内河货运驳船的结构设计规范，以线框加实体混合的建模逻辑还原船体的真实构造。模型主体以钢制格栅式框架为核心承载结构，建模时先绘制船体纵向主龙骨的基准路径，通过扫掠命令生成主承重梁的基础实体，再依据船体的长宽比例阵列排布横向肋板，每一处肋板与主龙骨的连接节点都做了布尔合并处理，还原实际焊接节点的结构形态，避免出现建模时的面重叠、破面等问题。船体上层的载货平面采用等间距网格排布设计，建模时先确定单根格栅条的截面尺寸，通过线性阵列命令完成整个载货面的格栅铺设，同时在格栅与下层肋板的对应位置添加了连接筋结构，还原真实驳船载货面的承重逻辑，保证结构受力传递路径清晰可查。模型的船体首尾部分做了适配内河航行的线型微调，在船舷两侧添加了系缆桩结构，系缆桩采用旋转凸台命令生成，与船舷主框架做了一体化合并处理，还原驳船实际停靠系泊的功能结构。材质设置上，整体船体结构赋予哑光碳钢材质，调整材质的粗糙度参数模拟钢材表面的轻微氧化质感，格栅缝隙处做了轻微的阴影加深处理，通过渲染设置突出框架结构的层次感，能够清晰展示每一层结构的排布逻辑。设计思路上，本模型重点还原驳船的框架式承载结构，没有添加冗余的上层建筑装饰，突出货运驳船大载货面、强承载能力的结构特点，所有结构件的尺寸比例都参考实际内河驳船的参数比例设置，格栅的间距、肋板的厚度、主龙骨的尺寸都经过比例校准，既保证模型视觉上的真实感，也能清晰展示驳船从主龙骨到肋板再到载货格栅的完整受力结构，方便使用者直观理解这类钢制网格驳船的构造特点，可用于船舶结构教学、货运方案展示等场景，模型的线框显示模式能够清晰呈现内部的框架排布，无需剖切即可查看整体的结构布局。
