外转子无轴无刷电机三维结构设计

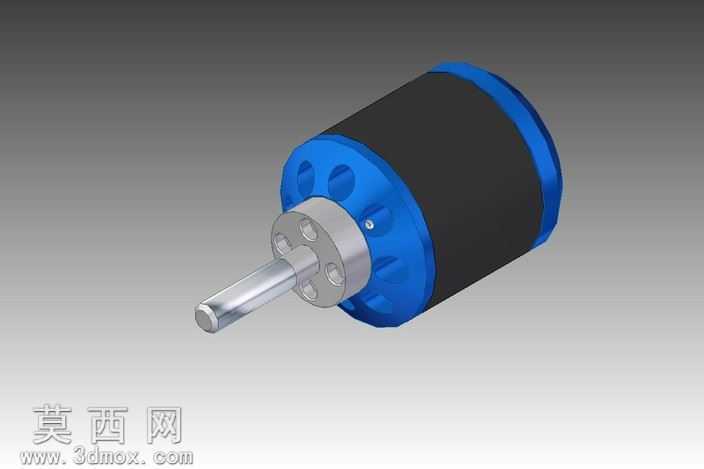

本模型为外转子构型的无轴无刷电机三维设计成果，建模阶段采用参数化建模逻辑完成全结构搭建，首先基于外转子无刷电机的运行原理拆分核心构件，依次完成输出轴、前端盖、定子支撑结构、外转子磁轭、绕组安装位、端盖紧固结构的特征绘制。建模过程中对各配合面做了公差适配的结构预留，输出轴与前端盖的轴承安装位做了同轴度约束的特征设计，保证旋转部件的运行同心度；前端盖采用镂空减重结构设计，在保证结构强度的前提下降低整体自重，适配航模、小型动力设备的轻量化使用需求。材质渲染阶段针对不同构件做了区分化材质赋予：输出轴采用抛光金属材质模拟不锈钢加工质感，还原轴类零件的金属光泽与机加工表面纹理；前端盖与转子端环采用蓝色工程塑料材质，模拟高强度尼龙或玻纤增强塑料的哑光质感，匹配小型动力电机的外壳常用材质表现；转子磁轭部分采用黑色哑光材质，模拟硅钢片叠压后的表面质感，还原定子转子配合区域的材质特征。结构设计上采用外转子环绕定子的经典布局，无额外延伸轴的紧凑构型缩短了电机整体轴向尺寸，转子外壳直接集成输出连接位，可直接适配螺旋桨、驱动轮等外接负载，减少传动环节的动力损耗；端盖与转子的连接采用嵌入式卡扣加紧固点的结构设计，既保证装配后的连接强度，也预留了后期拆装维护的操作空间。整体建模严格遵循小型外转子无刷电机的实际生产尺寸比例，各部件的装配关系完全符合真实电机的组装逻辑，可用于动力系统结构验证、教学演示、产品方案展示等场景，模型的各特征均可编辑调整，能够根据不同的功率、尺寸需求做参数化修改，适配不同的小型动力设备设计需求。
