空心无卷微型直流电机三维建模作品

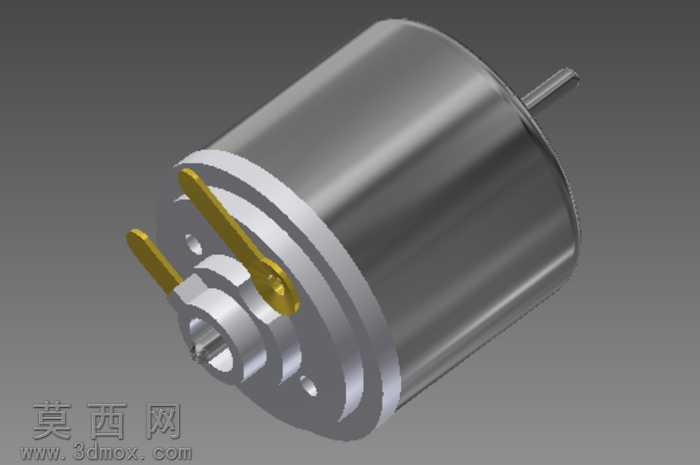

本作品为微型空心无卷直流电机的三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循实物尺寸比例，将电机外径精准控制为26.64毫米，还原了该类小型直流电机的紧凑结构特征。建模阶段首先搭建电机主体的圆柱基体，通过旋转凸台特征生成电机的金属外壳，对外壳边缘的装配倒角、端盖定位台阶进行精细化特征绘制，保证外壳与端盖的装配契合度；针对电机输出轴，采用拉伸与旋转切除结合的方式，还原轴身的定位切面与轴端的装配公差结构，确保轴体与端盖轴承位的配合尺寸精准。电机端盖部分的建模重点还原了接线端子结构，两个黄铜材质的供电端子通过凸台拉伸与圆角修饰完成，端子的倾斜角度、与端盖的连接固定结构均参照实物结构复刻，同时对端盖上的安装定位孔进行圆周阵列特征处理，保证孔位的等分精度与实际安装要求一致。材质渲染阶段，为电机外壳赋予磨砂金属材质，调整材质的反射粗糙度参数模拟冷轧钢壳体的哑光金属质感；输出轴与端盖金属结构赋予亮面镀铬材质，通过调整高光强度与反射参数还原机加工金属件的光亮表面；接线端子赋予黄铜金属材质，调整材质的色泽与金属氧化度参数，还原铜质端子的真实视觉效果；背景采用中性灰色渐变环境，添加柔和的环境光与定向补光，突出电机的结构轮廓与材质层次，避免光影过强掩盖结构细节。结构设计上完整还原了空心无卷电机的特征，未设计内置卷绕结构的实体特征，通过壳体内部的空腔结构体现空心电机的设计特点，整体模型各部件间保留合理的装配间隙，可直接用于装配模拟、运动仿真或产品展示场景，建模过程中对所有特征进行参数化关联，后续可通过修改外径、轴长、端子尺寸等参数快速衍生不同规格的同类型电机模型，适配不同的设计使用需求。
