小型砂金分选作业用淘金盘结构设计

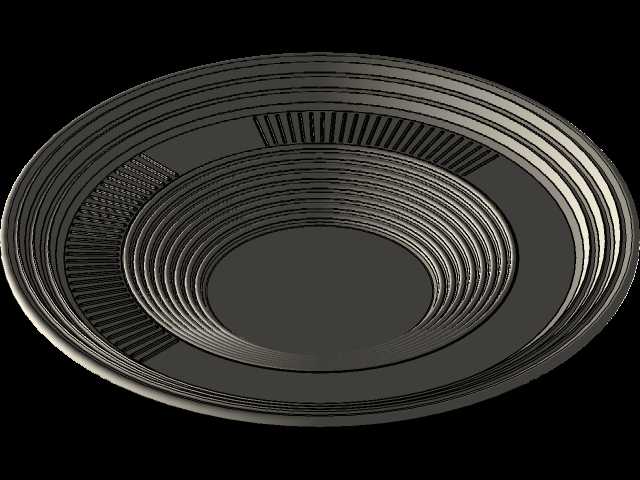

　　在野外小规模砂金勘探、零散矿点手工分选作业场景里，这类平底淘金盘是一线作业人员随身配置的核心工具，没有复杂的动力配套，完全依靠人工操作配合重力分选原理完成金粒与脉石、泥沙的分离，适配没有供电条件的山地、河谷零散矿点作业需求，相比大型选矿设备，它的便携性是不可替代的优势，单人即可携带多片进入车辆无法抵达的作业区域。从结构设计逻辑来看，整个盘体采用同心圆阶梯环槽布局，盘底为平整的中心沉积区，从中心向外逐圈抬升形成高度差在2-3mm的环形挡边，每一圈环槽的侧壁都做了向内微倾的角度处理，当作业人员晃动盘体带动盘内水砂混合物做圆周运动时，密度远大于砂石的自然金粒会在重力作用下逐步沉降到最内层的中心平底区域，而密度较小的泥沙、

　　砾石会在水流的带动下顺着环槽的抬升斜面逐步被甩出盘外，这种阶梯结构相比传统光面淘金盘，能大幅降低细粒金随尾矿流失的概率，尤其是针对0.1mm级别的微细粒金，环槽的挡边结构能形成局部的低速涡流区，给细金粒足够的沉降时间，不会被表层水流直接带走。盘体的整体外沿做了外翻的卷边处理，一方面是提升整个盘体的结构刚度，避免薄板材在长期磕碰、受力情况下出现变形，另一方面外翻卷边能形成舒适的握持接触面，作业人员长时间手持盘体晃动分选时，卷边的圆弧过渡不会硌伤手掌，适配长时间连续作业的握持需求。从尺寸边界来看，这类淘金盘的外径通常控制在350-400mm区间，盘体整体深度在40-50mm，中心平底沉积区的直径在120-150mm，

　　这个尺寸区间刚好匹配单人手臂的操作幅度，晃动时不需要过大的动作幅度就能让盘内的物料形成稳定的圆周旋流，同时整体重量控制在1kg以内，采用高分子耐磨材质或者薄钢板冲压成型时，不会给野外作业带来额外的负重压力。盘面上分布的径向细密凸棱，主要作用是在分选过程中对大粒径砾石形成导向，让砾石顺着凸棱的方向快速向盘外移动，避免大颗粒砾石卡在环槽内干扰细粒金的沉降过程，同时凸棱的高度控制在1mm以内，不会阻挡金粒向中心区域的沉降路径，反而能在盘体晃动时打破水流的层流状态，让混在砂石层里的金粒有更多机会脱离砂石包裹向下沉降。在实际作业过程中，操作人员不需要经过长时间的专业培训，只需要掌握基础的晃动节奏，就能完成分选作业：

　　首先将挖取的河砂或矿砂倒入盘内，浸入水中让砂石充分浸润松散，之后保持盘体小幅倾斜做圆周晃动，逐步将上层的大砾石、浮泥淘洗出去，最后留在中心平底区域的重砂里就能筛选出自然金粒。这种结构设计没有易损部件，只要盘体没有出现明显的变形磕碰，就能长期使用，哪怕盘体表面出现轻微的磨损，只要环槽的阶梯高度差没有被磨平，就不会影响分选效率。相比带棱条的传统淘金盘，这种同心圆阶梯结构的清洗也更加方便，作业完成后只需要在清水里晃动几次，嵌在缝隙里的泥沙就能被冲洗干净，不会有物料残留影响下一次使用。针对野外作业的复杂工况，盘体的壁厚做了梯度设计，中心沉积区的壁厚略厚于外圈区域，因为中心区域长期和重砂、金粒摩擦，磨损速率更快，加厚处理能提升整体的使用寿命，而外圈区域做减薄处理能控制整体重量，不会因为局部加厚让整个盘体变得笨重。在结构建模过程中，所有的环槽过渡位置都做了R0.5-R1mm的圆角处理，没有尖锐的直角结构，一方面是避免冲压成型时出现应力集中导致板材开裂，另一方面是圆角过渡不会让细粒砂石卡在直角缝隙里，减少分选过程中的物料残留，也能降低清洗的难度。盘体的整体锥角控制在5-8度，这个角度是经过大量实际作业验证的最优区间：角度过小的话，盘内物料很难在晃动时向外移动，尾矿排出效率太低；角度过大的话，物料向外移动的速度过快，细粒金还没来得及沉降就会被跟着尾矿带出盘外，造成金粒损失。
