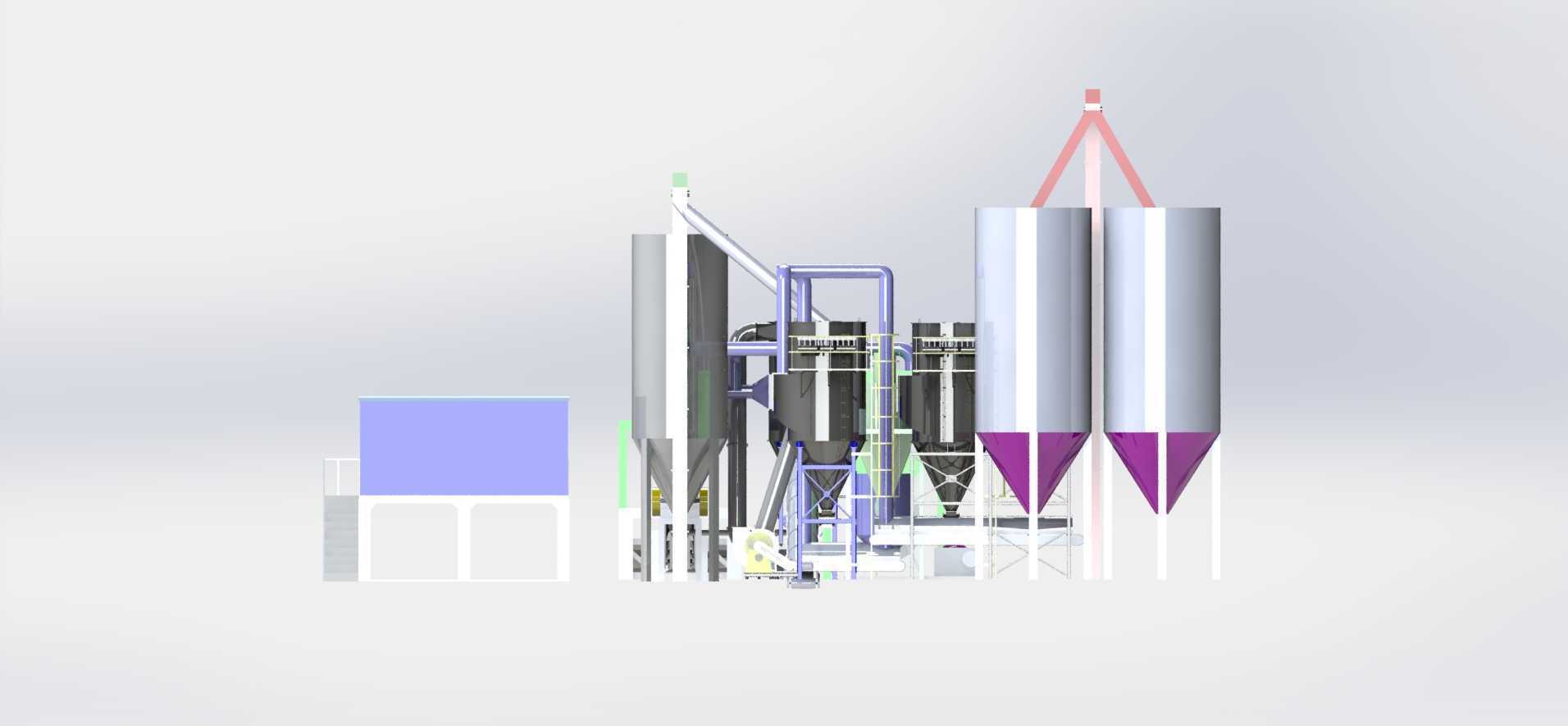

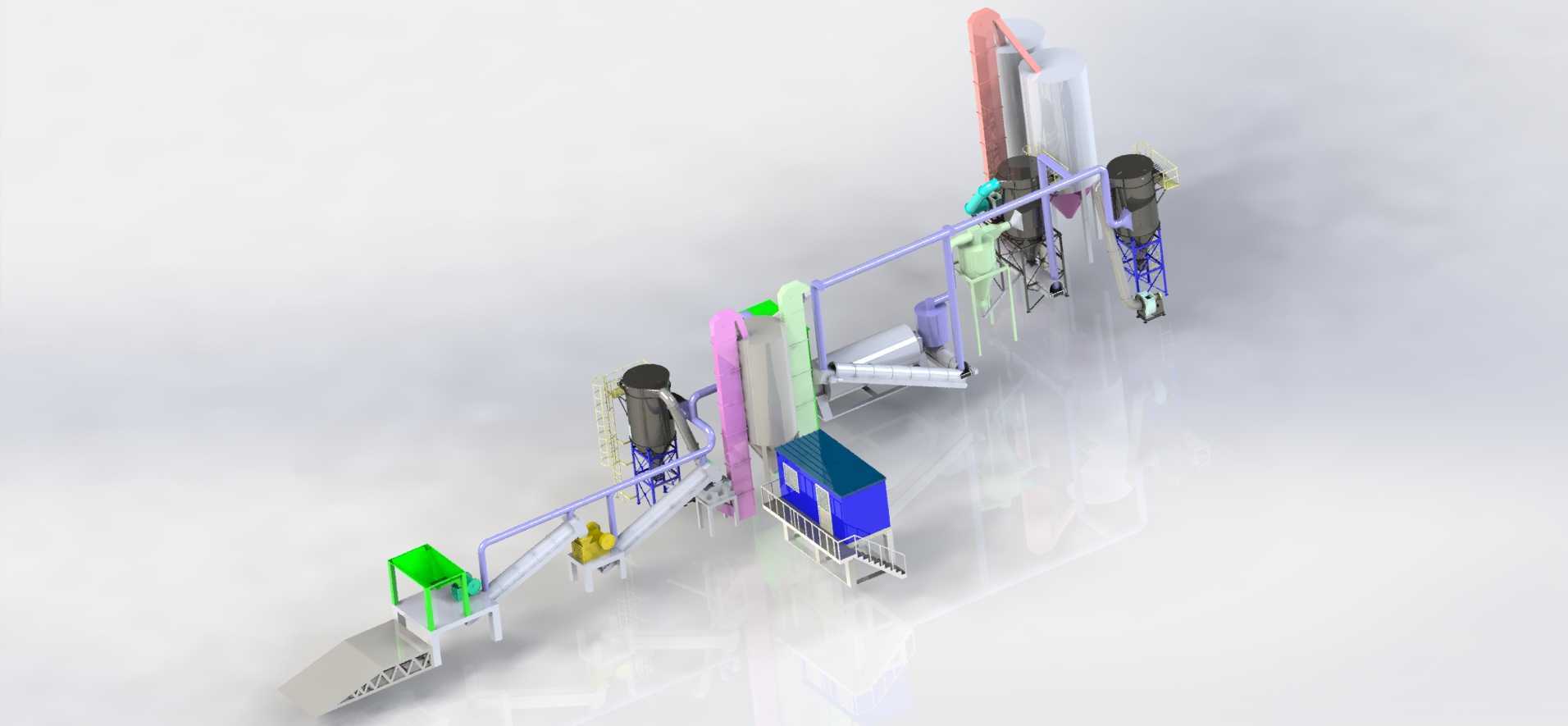

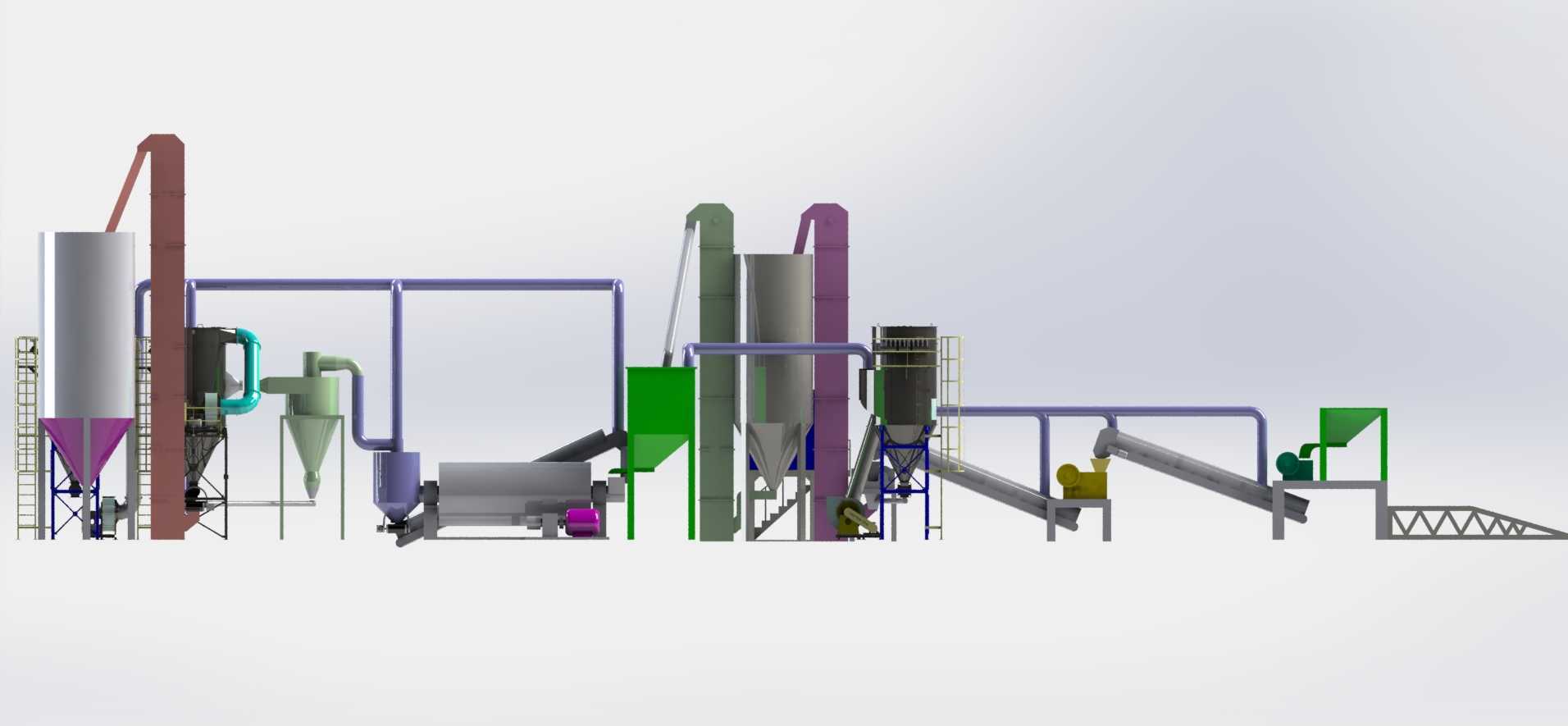

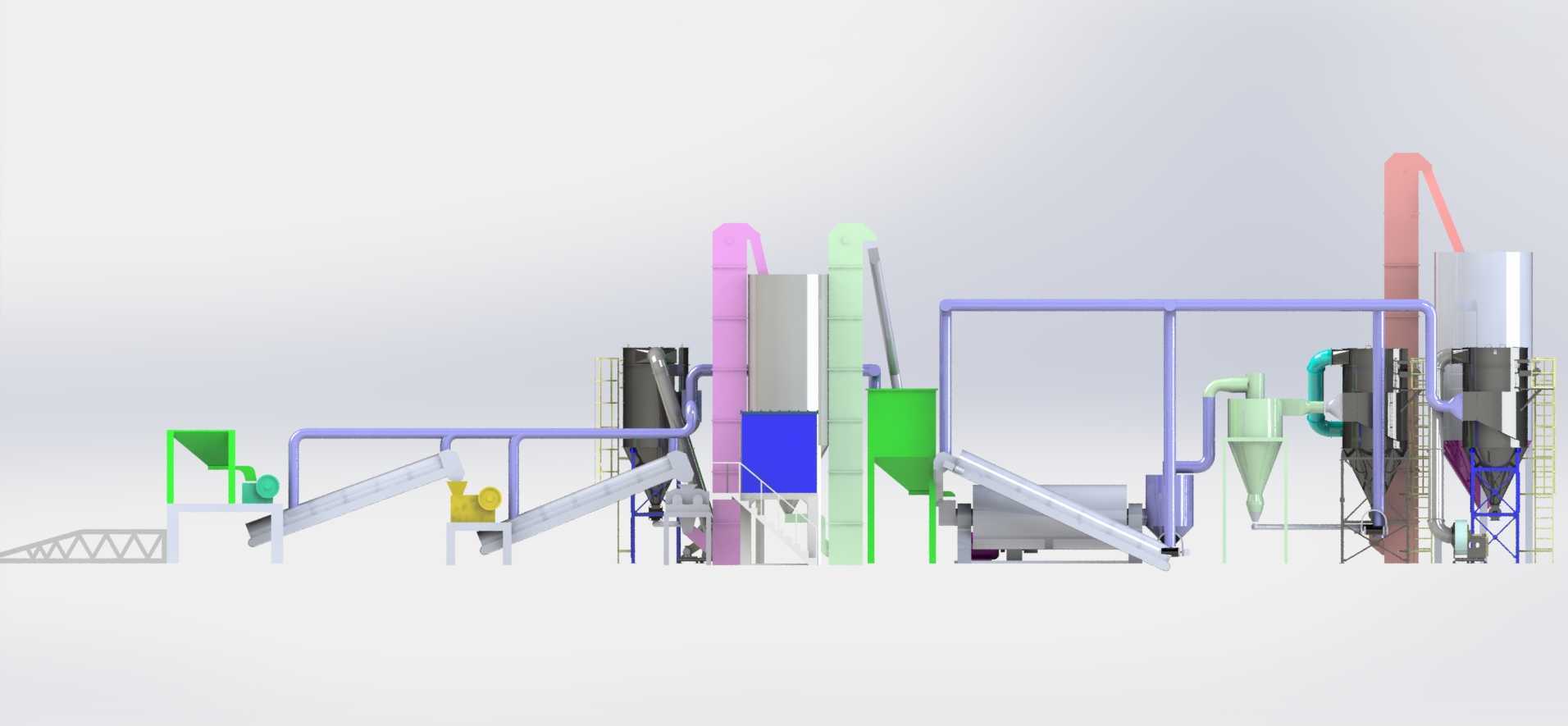

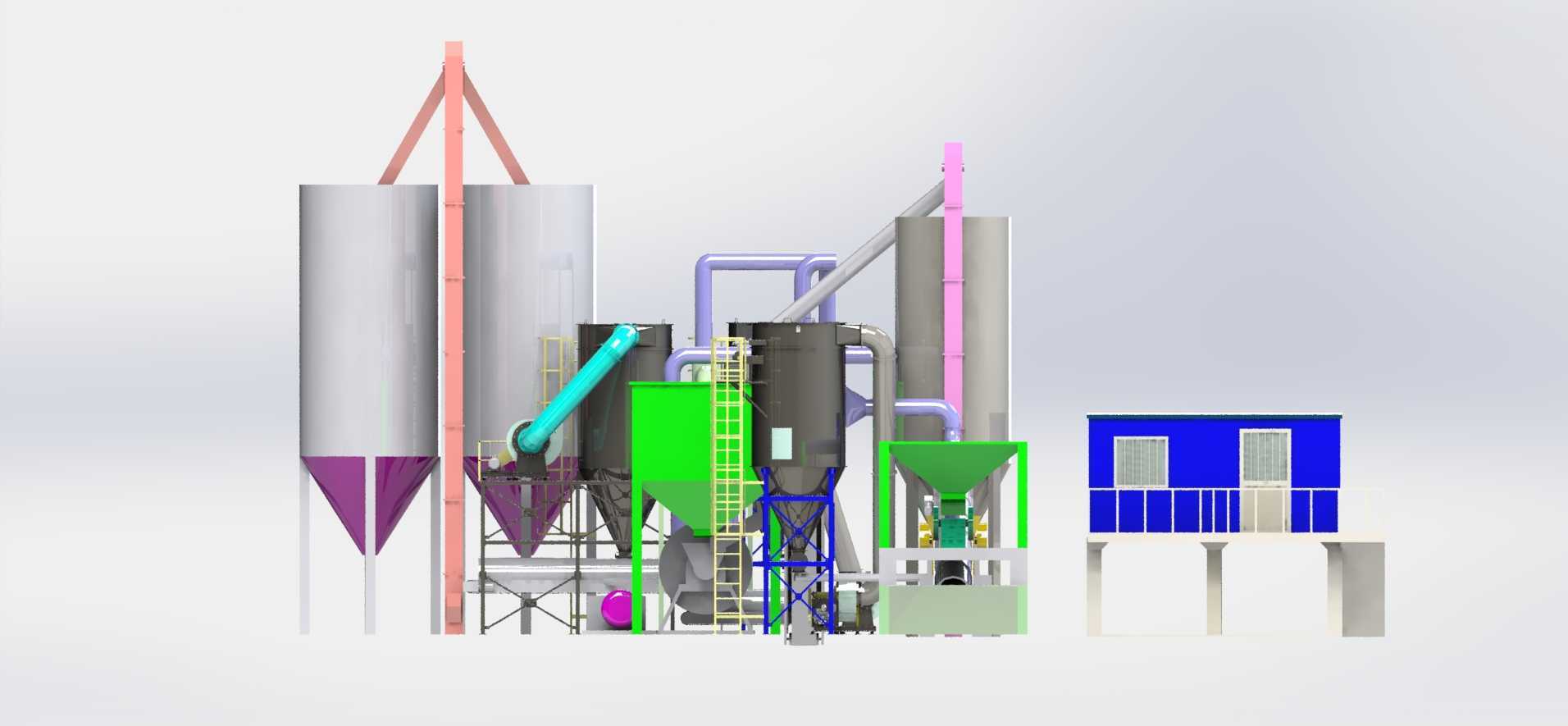

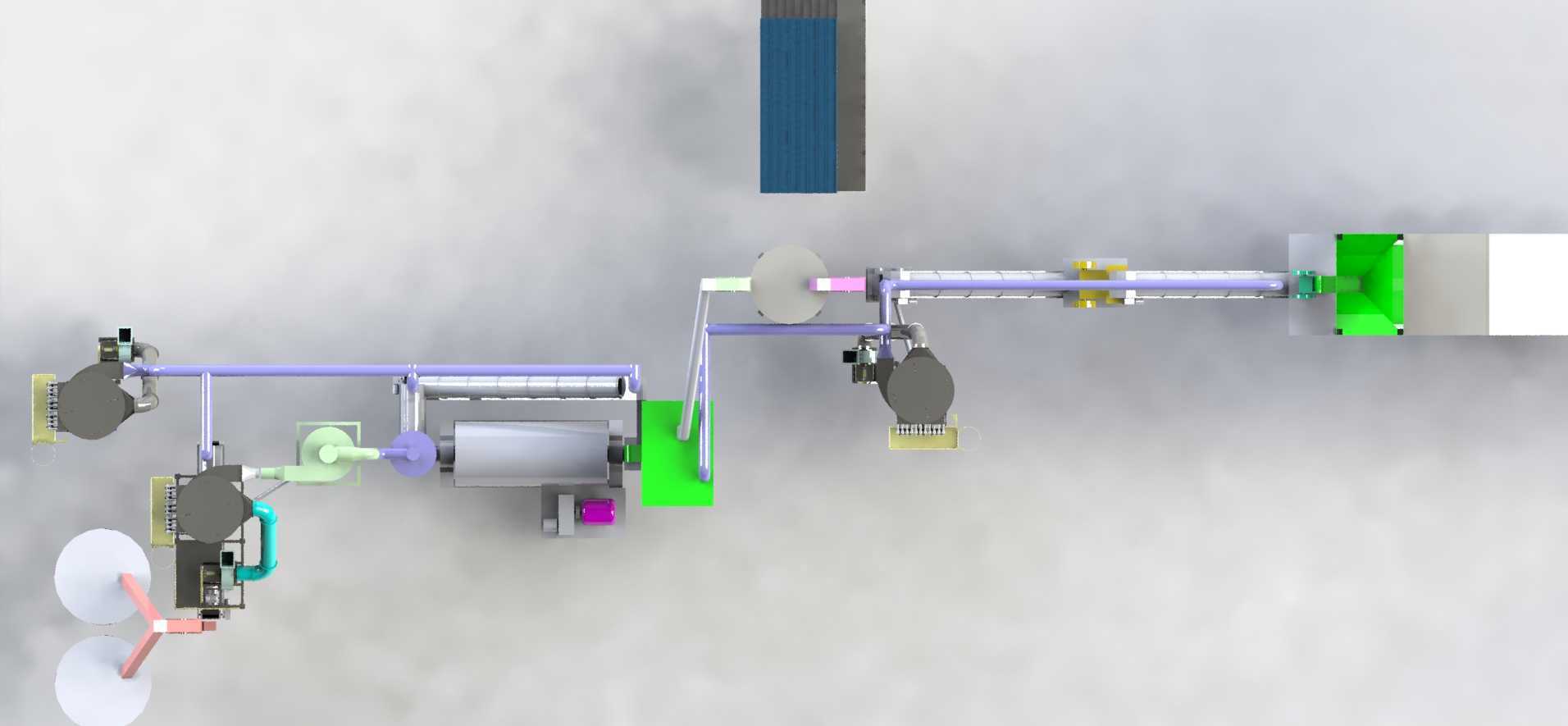

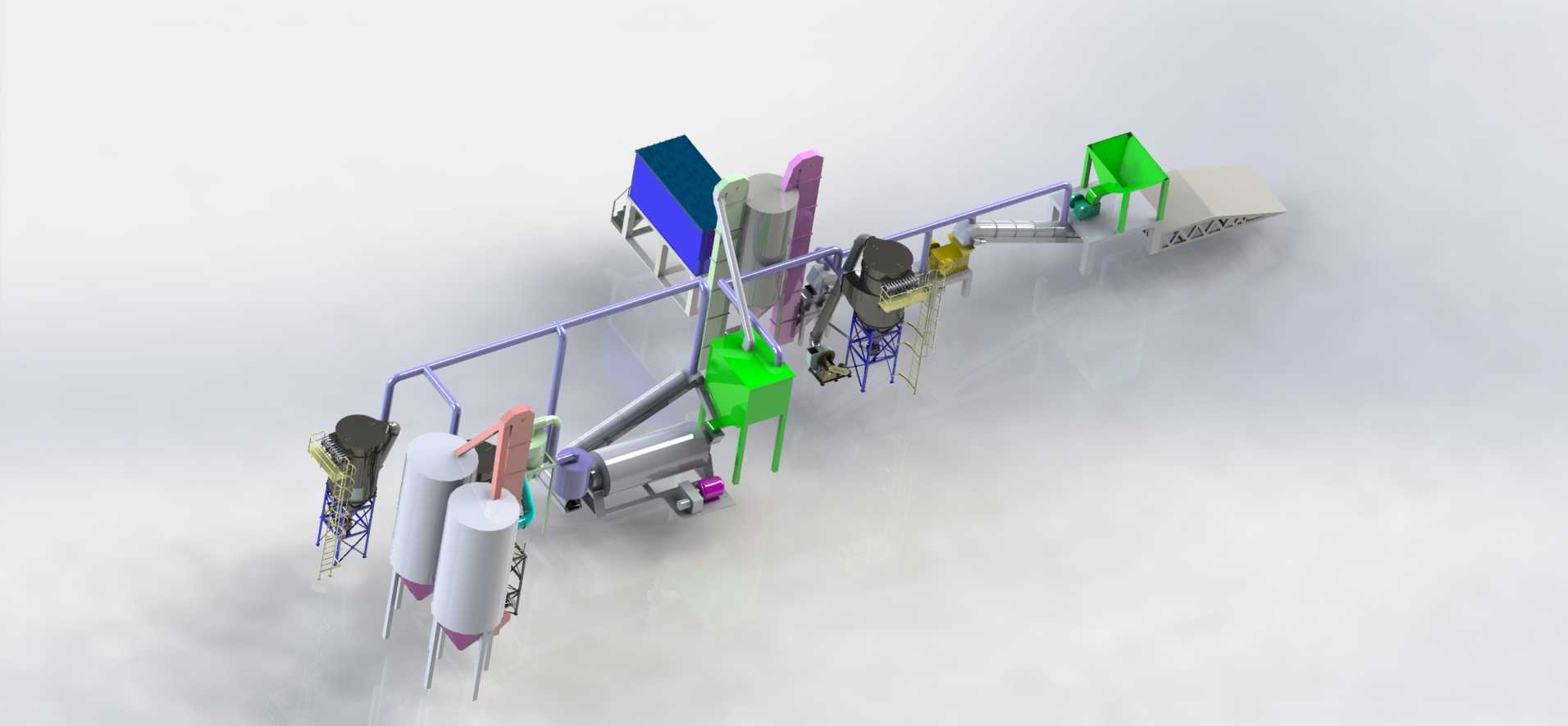

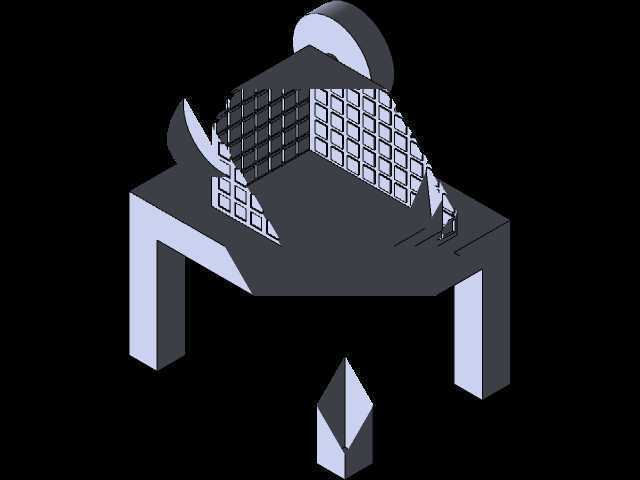

粉磨厂简易生产线成套设备三维结构

　　这套粉磨厂简易生产线的三维结构，还原了中小型粉体加工场景下从原料入料、输送、研磨到分级收集的全流程设备排布逻辑，适配矿山、建材、化工领域中小产能的粉体加工需求，可用于非金属矿、工业固废等物料的粉磨加工工序，帮助设计人员快速梳理生产线的物料流向与设备衔接关系。从实际应用场景来看，这类简易粉磨线多搭建在场地面积有限、产能需求在每小时数吨级的加工点位，不需要复杂的中控集成与冗余的备用设备，侧重投产快、拆装调整便捷的特性，适合小型加工点、临时加工项目或者生产线技改的前期布局验证。整套设备的功能排布顺着物料走向依次设置：原料段配置受料斗与初级输送结构，将粒径符合入料要求的原矿或待磨物料匀速送入研磨主机，

　　研磨主机配套的选粉结构可将达到细度要求的粉体随气流送入后续收集装置，未达细度要求的物料回落至研磨腔继续加工，收集段配置多级筒状料仓与除尘配套结构，避免粉体逸散造成的物料损耗与车间粉尘超标，各段设备之间通过密闭输送管路连接，减少输送过程中的物料残留与泄漏。设计思路上优先考虑了设备的安装便捷性与维护空间预留，所有立式料仓均配置支腿结构，支腿底部预留了地脚螺栓安装的固定点位，可根据现场地面的承载情况调整固定方式，输送段的架体采用分段式拼接结构，不需要大型吊装设备即可完成现场组装，各设备的检修侧均预留了不小于八百毫米的操作空间，方便日常更换易损件、清理设备内部残留物料。从外形尺寸与安装边界来看，整套生产线沿物料走向的总长度控制在二十米级，

　　最宽处的设备外沿跨度不超过八米，最高的立式料仓顶部距离地面高度约十二米，安装时需要注意各设备之间的标高差匹配：研磨主机的进料口标高要高于前端输送设备的出料口标高，避免物料输送过程中出现卡堵，收集料仓的进料口要匹配选粉设备的出风口标高，保证气流输送的顺畅性，设备排布时要避开现场的高压线缆、地下管线等障碍物，同时在生产线的两端预留不小于三米的物料转运与设备检修通道。结构细节上，各料仓的锥段角度均按照粉体物料的安息角设计，避免粉体在仓内出现架桥、堵料的情况，输送管路的弯头位置做了加厚处理，应对粉体输送过程中的冲刷磨损，研磨主机的传动部位单独设置了防护结构，避免运行过程中杂物卷入传动部件，配套的除尘接口位置预留了标准法兰连接位，

　　可直接对接常规的工业除尘管路，不需要额外做接口改装。这套三维结构完整呈现了简易粉磨线的设备相对位置与连接关系，可作为生产线初步布局设计、现场安装定位的参考，帮助设计人员在方案阶段快速排查设备干涉、空间不足等问题，减少现场安装时的调整工作量。
