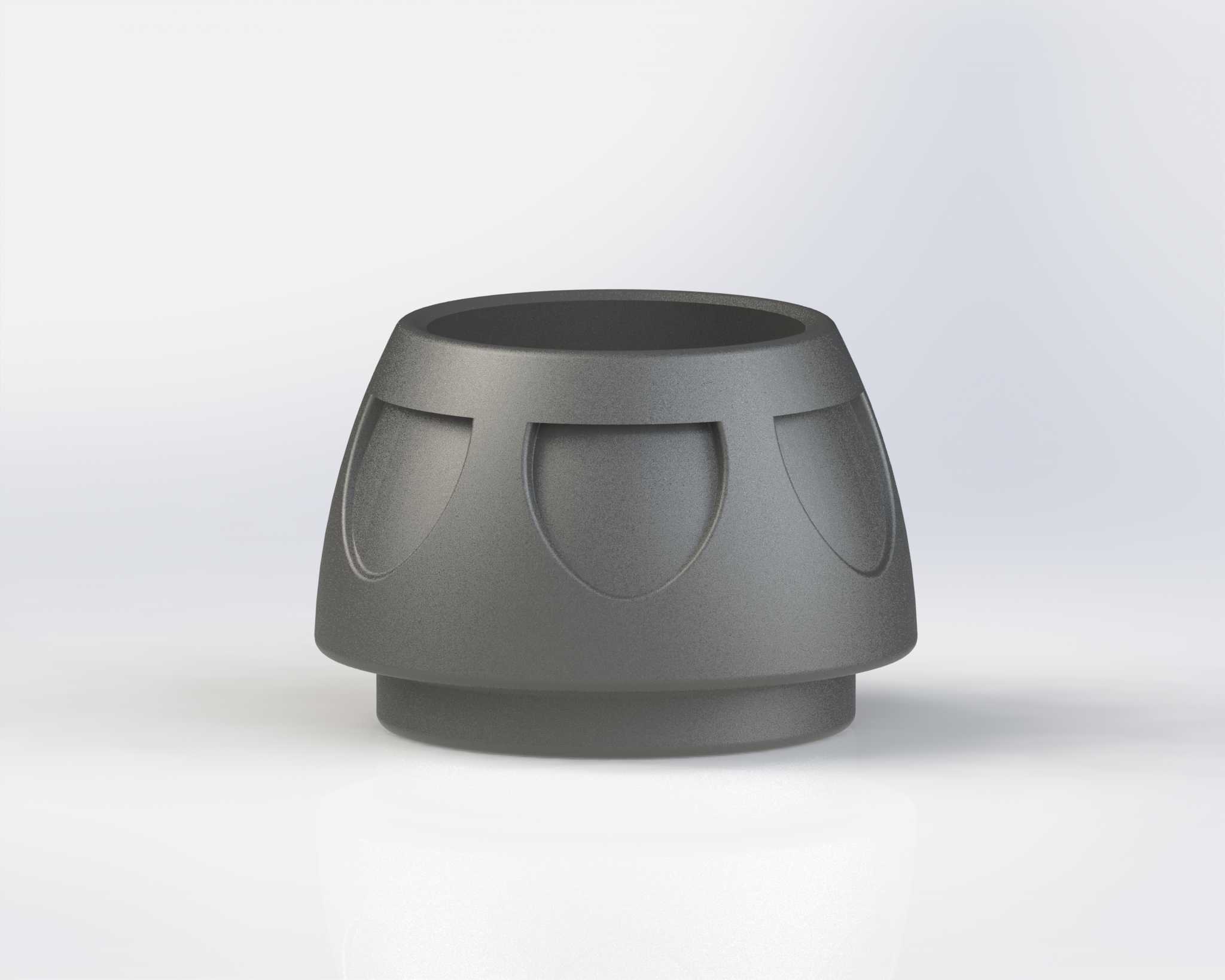

带盾形凹槽的鼓形风扇防护端盖结构

　　日常做散热配套结构设计时，这类端盖的适配场景覆盖很广，小到桌面台式散热风机、工业机柜轴流风机，大到小型设备内置的通风散热模组，都能用到同结构逻辑的端盖件，核心作用是在风机出风或进风侧做物理防护，避免异物、人手直接触碰高速运转的风叶，同时兼顾出风导流与外观统一性。从结构上看，整体采用上窄下宽的鼓形锥台设计，底部设置一圈平直的安装止口，这个止口的外径是核心安装边界，设计时需要和风机外圈的安装卡槽做小间隙配合，单边间隙控制在0.1-0.2mm即可，既保证装配时能顺利卡入，又不会出现安装后松旷晃动的问题，止口的轴向高度根据配套风机的卡槽深度设定，一般保留1.5-2mm的轴向配合长度，就能保证端盖安装后的轴向定位可靠，

　　不会因为风机运行的振动出现脱落。端盖侧壁均匀分布的盾形内凹结构，不是单纯的外观装饰，首先从结构力学角度，均匀分布的凹槽相当于在薄壁壳体上做了一圈加强筋结构，能大幅提升薄壁塑料件的径向抗变形能力，毕竟这类端盖一般采用ABS或者PP注塑成型，壁厚通常在1.8-2.5mm之间，如果做光滑的锥面，运输或者装配时很容易受挤压出现凹陷变形，加了这圈盾形凹槽后，同等壁厚下结构刚度能提升40%以上，不用额外增加壁厚就能避免变形问题，还能减少注塑时的缩痕风险。其次这些凹槽的位置刚好对应风叶的出风间隙，气流从风叶甩出后，顺着凹槽的弧面导向外侧，相比光滑直壁的端盖，能减少气流直冲端盖内壁产生的紊流噪音，实际测试同规格风机搭配这种带导流凹槽的端盖，

　　运行噪音能降低2-3分贝，对于桌面类消费级散热产品来说，这个噪音优化幅度已经能带来很明显的使用体验提升。设计这类端盖时，首先要确认配套风机的外圈安装尺寸，止口的配合公差优先选H7/h6的小间隙配合，因为注塑件有成型收缩率，开模时要根据所选塑料的收缩率预留收缩量，比如PP料收缩率取1.5%-2%，ABS料取0.4%-0.8%，避免成型后止口尺寸超差装不上。顶部的封闭圆环面，内径要比风叶的外径小3-5mm，保证能完全遮挡风叶的边缘，防止手指从顶部伸入触碰风叶，满足电气产品的安全防护要求，同时顶部圆环的宽度不要做太宽，避免遮挡中心的进风或者出风面积，影响风机的散热效率。侧壁的盾形凹槽深度不要超过壁厚的1/2，

　　不然注塑时容易出现局部壁厚不均导致的缩水、气泡问题，凹槽的边缘要做R0.5以上的圆角过渡，避免应力集中，同时也能减少注塑时的熔接痕问题。另外端盖的外表面做细晒纹处理，一方面能遮盖注塑可能产生的轻微表面瑕疵，另一方面哑光的质感也更适配多数工业设备、消费电器的外观风格，不会因为高光表面容易留划痕影响观感。装配方式上，除了底部止口的卡接，还可以在止口位置均匀分布3-4个小卡扣，和风机外圈的卡槽对应，装配时直接按压卡入，不需要额外打螺丝或者粘胶，能提升装配效率，降低组装成本，卡扣的倒扣量控制在0.3-0.5mm即可，既能保证卡接牢固，又不会因为倒扣量太大导致拆卸时断裂。如果是用于户外设备的散热风机端盖，还可以在材质里添加抗UV剂，提升户外使用的耐老化性能，凹槽的位置也可以根据需要粘贴防尘滤棉，盾形的凹陷刚好能给滤棉提供定位空间，不用额外做滤棉的固定结构。做三维建模时，这类旋转类对称结构优先用旋转凸台做基础基体，然后阵列盾形凹槽的切除特征，能保证各个凹槽的位置度均匀，不会出现分布不均的问题，建模时要注意所有的拔模角度统一，顺着脱模方向做1-1.5度的拔模斜度，避免开模时出现粘模、拉伤的问题，尤其是凹槽的内侧壁，拔模角度不要小于1度，不然注塑成型后顶出时容易把凹槽位置顶白。
