双离合变速箱密封连接异形橡胶管路结构

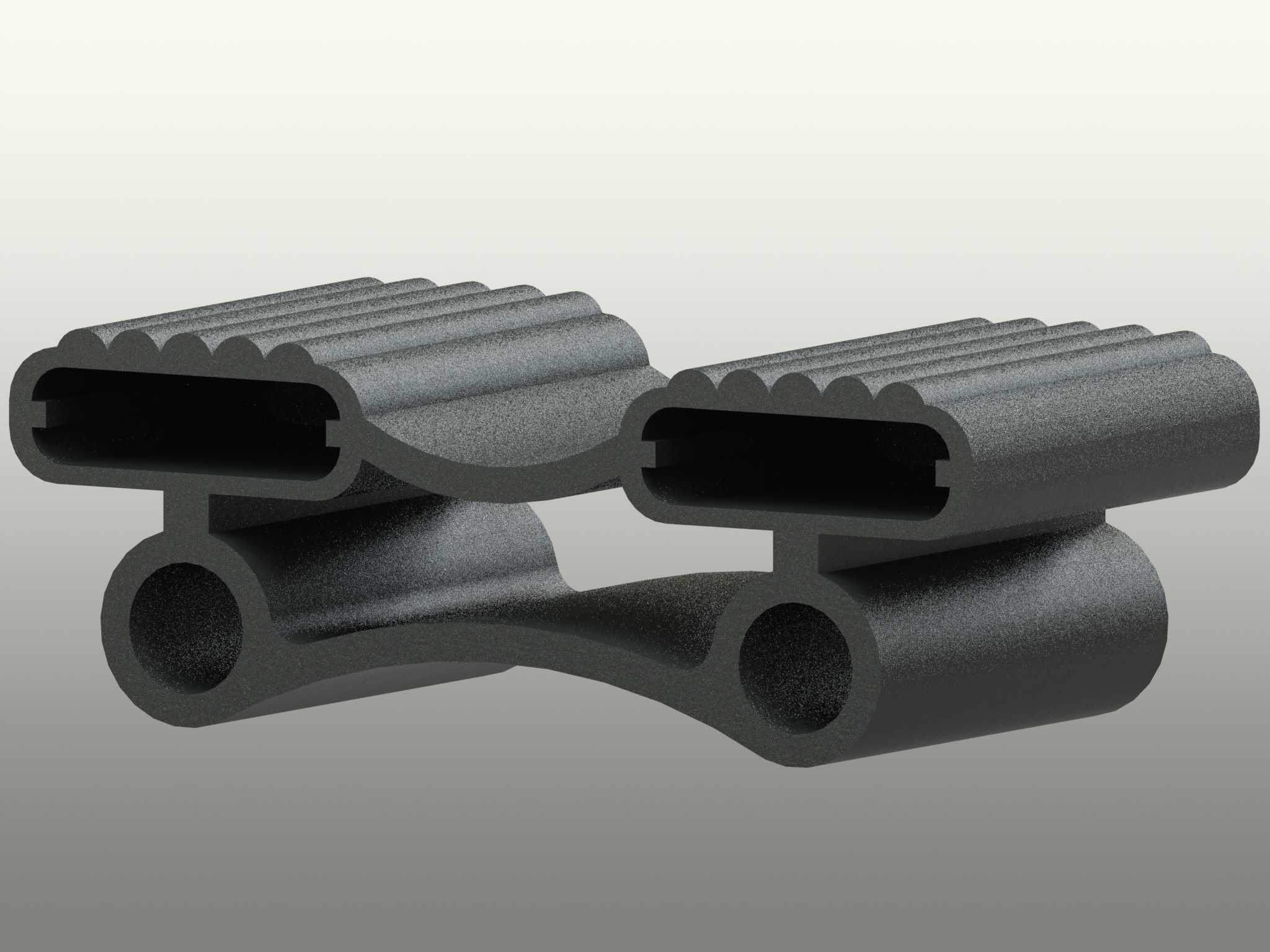

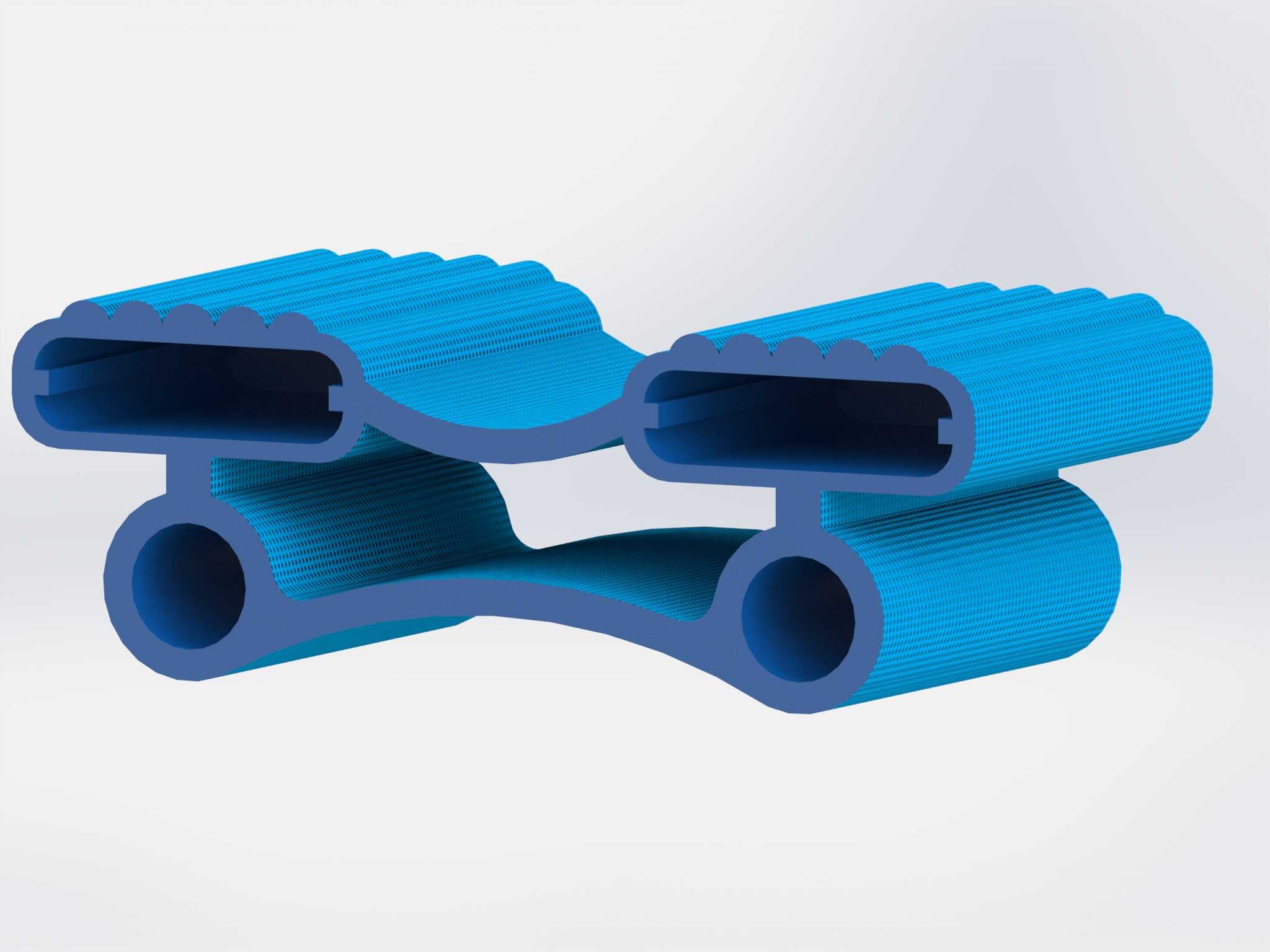

　　该异形橡胶管路结构主要适配横置前驱车型的七速干式双离合变速箱液压控制回路，在变速箱阀板与离合器执行机构之间承担压力油输送与密封隔振的作用，区别于常规等径直连橡胶管，该结构采用双腔并行+上下错位流道的一体化成型设计，能够在变速箱壳体内部有限的安装空间内，同时完成两路不同压力等级液压油的独立输送，避免多管分体布置带来的管路干涉、接头渗漏风险。从实际装车场景来看，双离合变速箱的离合器执行腔工作压力波动区间在0.8-4.2MPa之间，管路在工作过程中需要持续承受阀板输出的脉冲油压，同时还要适配变速箱运行过程中壳体与阀板之间因温度变化产生的0.5-2mm相对位移，因此该管路在结构设计上采用了变壁厚的橡胶硫化结构，

　　两端与金属接头对接的位置壁厚加厚至3.2mm，内侧设置两道环形密封凸筋，装配后能够在接头卡箍的压紧力下形成两道独立密封面，即便其中一道密封面因橡胶老化出现微量渗漏，另一道凸筋仍能维持回路的密封压力，避免液压油泄漏导致的离合器结合压力不足、换挡顿挫问题。流道部分的设计充分考虑了液压油的流动阻力，两个并行流道的转弯位置全部采用大圆弧过渡，圆弧半径不小于流道通径的1.5倍，避免直角转弯带来的局部压损过大、油温异常升高问题，同时上下两层流道之间设置了2mm厚的一体化连接筋，既能够提升管路整体的结构刚度，避免装配过程中流道被挤压变形导致通径缩小，又能在管路受油压脉冲产生形变时，通过连接筋的形变吸收部分振动能量，

　　降低管路振动向变速箱壳体传递产生的NVH问题。安装边界方面，该管路整体最大外轮廓尺寸为128mm62mm34mm，两端接头的中心距为92mm，下层两个圆形流道的通径为12mm，上层两个异形截面流道的等效通径为10mm，装配时两端分别卡入阀板与执行机构的对应接头，卡箍拧紧力矩控制在3.5-4N·m，安装完成后管路与周边变速箱壳体加强筋、换挡拨叉机构的最小间隙不小于4mm，即便在变速箱极限工作温度135℃下橡胶出现高温膨胀，也不会与周边运动部件产生运动干涉。从设计思路上看，该结构摒弃了传统双离合变速箱液压管路多段拼接、额外增加固定支架的方案，采用一体化硫化成型的异形结构，将原本需要四根独立管路、八个卡箍、

　　两个固定支架才能实现的流道功能集成在单个零件上，零件数量减少60%以上，装配工序从原来的8步压缩至2步，同时减少了7个潜在的渗漏点，大幅提升了液压回路的长期可靠性。橡胶材质选用丙烯酸酯橡胶，能够长期耐受-40℃到150℃的工作温度区间，同时兼容双离合变速箱常用的低粘度合成液压油，不会出现长期浸泡后的溶胀、开裂、硬度下降问题，管路外表面设置的轴向微凸筋条，一方面能够在装配时起到导向定位作用，避免管路装反导致的流道对接错误，另一方面能够在管路与壳体接触时形成点接触，减少接触面积，降低温度变化过程中管路与壳体之间的摩擦异响。在实际台架验证过程中，该结构经过100万次油压脉冲循环、500小时高低温交变试验后，密封面泄漏量小于0.1mL/h，流道压损波动小于5%，完全满足双离合变速箱全生命周期的使用要求，相比传统分体管路方案，整体故障率能够降低75%以上，装配工时缩短60%，同时还能优化变速箱壳体内部的空间利用率，给周边的线束、传感器布置留出更多余量。
