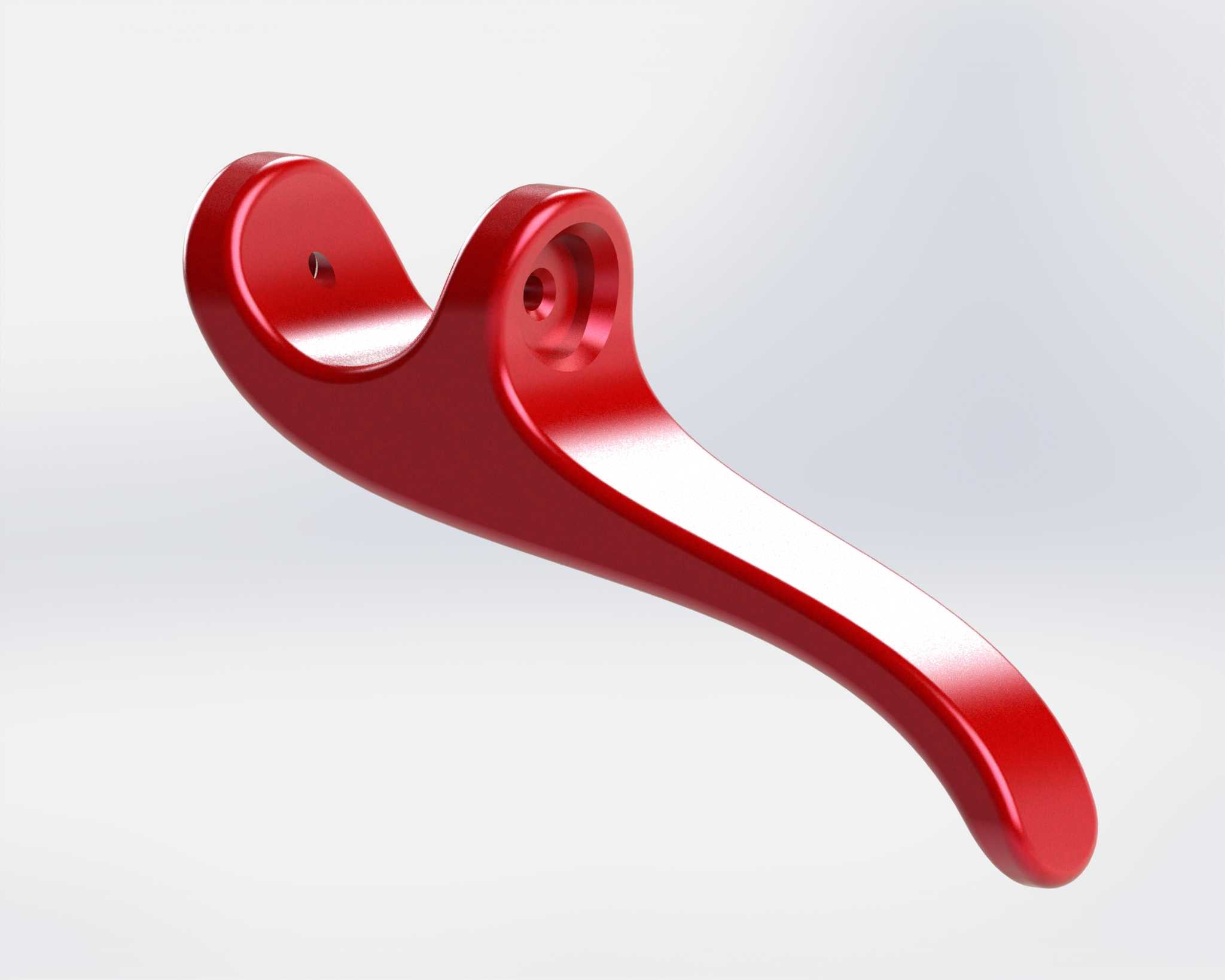

流线型曲面安装式把手钩结构设计

　　日常在各类箱柜、小型设备舱门、检修盖板的配套操作件选型里，这类曲面造型的把手钩是兼顾操作手感与安装适配性的常用结构，很多时候大家容易把普通直柄拉手和这类带钩挂限位结构的把手混淆，实际应用场景里两者的功能边界差异不小。先从实际使用场景说起，这类把手钩常应用在需要频繁开合的小型设备防护门、工具箱侧盖、民用家具的暗装柜门，还有部分需要临时挂置小工具的工位旁侧，它的钩状结构除了承担拉手的施力作用，在部分带卡扣锁止的结构里，还能和门框上的限位柱配合，实现关门后的预紧定位，避免柜门在设备运行振动中出现松脱异响。

　　从设计思路上拆解这个结构，首先要考虑的是人手握持的施力舒适度，整个握持段做了连续的变曲率曲面过渡，没有尖锐的棱角，握持时的受力面能贴合指腹的自然弧度，长期操作不会出现硌手的问题。主体的安装端做了加厚的凸台结构，凸台上预留的沉头安装孔，能让固定螺丝的头部完全沉入零件表面以下，不会突出刮蹭操作人员的手部，也能避免螺丝长期外露出现锈蚀。靠近安装端的钩状凸起不是随意做的造型，一方面这个凸起能在开门施力时给指节提供一个反向的支撑点，拉拽的时候不容易打滑，另一方面在部分需要挂置轻便工具、记录挂牌的场景下，这个凸起能承担临时挂点的作用，不用额外在设备面板上加装挂耳，减少面板的开孔数量。

　　再说到尺寸与安装边界的考量，这类把手钩的安装孔距是选型时的核心参数，设计时两个安装孔的同轴度公差要控制在0.1mm以内，不然安装时会出现螺丝强行对位导致的零件内应力，长期使用容易出现断裂。握持段的厚度从安装端到末端做了渐变减薄，既保证了安装端的结构强度，也让末端的视觉效果更轻盈，同时整个零件的外轮廓做了R2以上的圆角过渡，没有应力集中的尖角位置，就算采用普通的压铸或者注塑工艺生产，也能减少成型时的缺料、应力开裂问题。零件背面和安装面贴合的位置做了0.2mm的微凸止口，安装时能和安装面板紧密贴合，不会因为面板的平面度误差出现安装后晃动的问题。

　　实际做结构验证的时候，还要考虑这个零件的受力工况，正常开门施力的方向是沿着把手长度方向的斜向拉力，设计时安装凸台和握持段的过渡位置做了加厚的加强筋结构，能承受150N以上的垂直拉力不会出现塑性变形，完全满足日常箱柜、设备门的开合受力需求。表面处理的适配性上，这个曲面造型的流线性很好，不管是做金属喷塑、电镀还是塑料件的高光注塑，都能获得均匀的表面效果，不会出现积漆、流痕的问题，能适配不同设备的外观配色需求。另外这个结构的安装不需要在面板背面预留太大的操作空间，两个沉头孔从正面锁付就能完成固定，对于内部空间紧凑的小型设备、薄型箱柜来说，能大幅降低安装的操作难度，也不会和内部的线路、结构件产生干涉。很多设计新手在做这类拉手结构的时候，容易忽略握持时的手指避让空间，这个把手钩的握持段和安装面板之间预留了足够的指缝间隙，就算是戴薄劳保手套操作，也能顺利握住把手完成开合动作，不会出现手指被夹在把手和面板之间的问题。
