适配手枪供弹结构的异形扁线弹簧

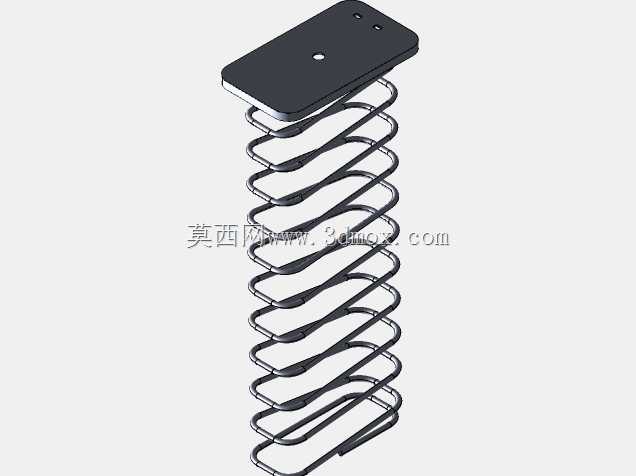

　　这款异形扁线弹簧主要应用在小型手持枪械的弹匣供弹结构中，核心作用是在弹匣容弹量变化的过程中，持续为托弹板提供稳定的向上推力，保证每一发弹药都能被可靠输送到供弹位置，避免出现供弹卡顿、顶弹不到位引发的射击故障。和常规圆柱螺旋弹簧不同，这款弹簧采用了扁形截面的线材绕制，整体轮廓匹配弹匣内部的狭长矩形腔体，底部做了平直的弯折支撑边，安装时可以直接卡在弹匣底部的定位槽内，不需要额外的固定销或者卡扣，装配效率更高，也能避免弹簧在反复压缩回弹的过程中出现整体偏转、移位的问题。从设计思路来看，常规圆线弹簧在狭长矩形腔体内压缩时，容易出现圈与圈之间的错位卡滞，尤其是在弹匣剩余弹药较少、弹簧压缩量变小的状态下，圆线弹簧的径向窜动会直接导致托弹板倾斜，

　　引发供弹故障，而扁线弹簧的截面和矩形腔体的适配性更好，每一圈弹簧的支撑面更宽，压缩过程中各圈的同轴度更容易保持，即使在满弹状态下弹簧被压缩到接近并圈的状态，也不会出现圈间咬合的问题。在功能特性上，这款弹簧的刚度经过匹配调校，满弹压缩状态下的推力不会过大，避免装填最后几发弹药时需要用很大的力气按压托弹板，同时在最后一发弹药推送到位时，推力也不会衰减到无法将弹药顶到正确供弹位置的程度，整个工作行程内的推力曲线相对平缓，能覆盖从满弹到空仓的全部工作状态。外形尺寸方面，弹簧的整体外接矩形轮廓完全贴合常规手枪弹匣的内部腔体尺寸，宽度方向和弹匣内壁之间预留了0.2mm的间隙，既不会因为间隙过大出现弹簧晃动，

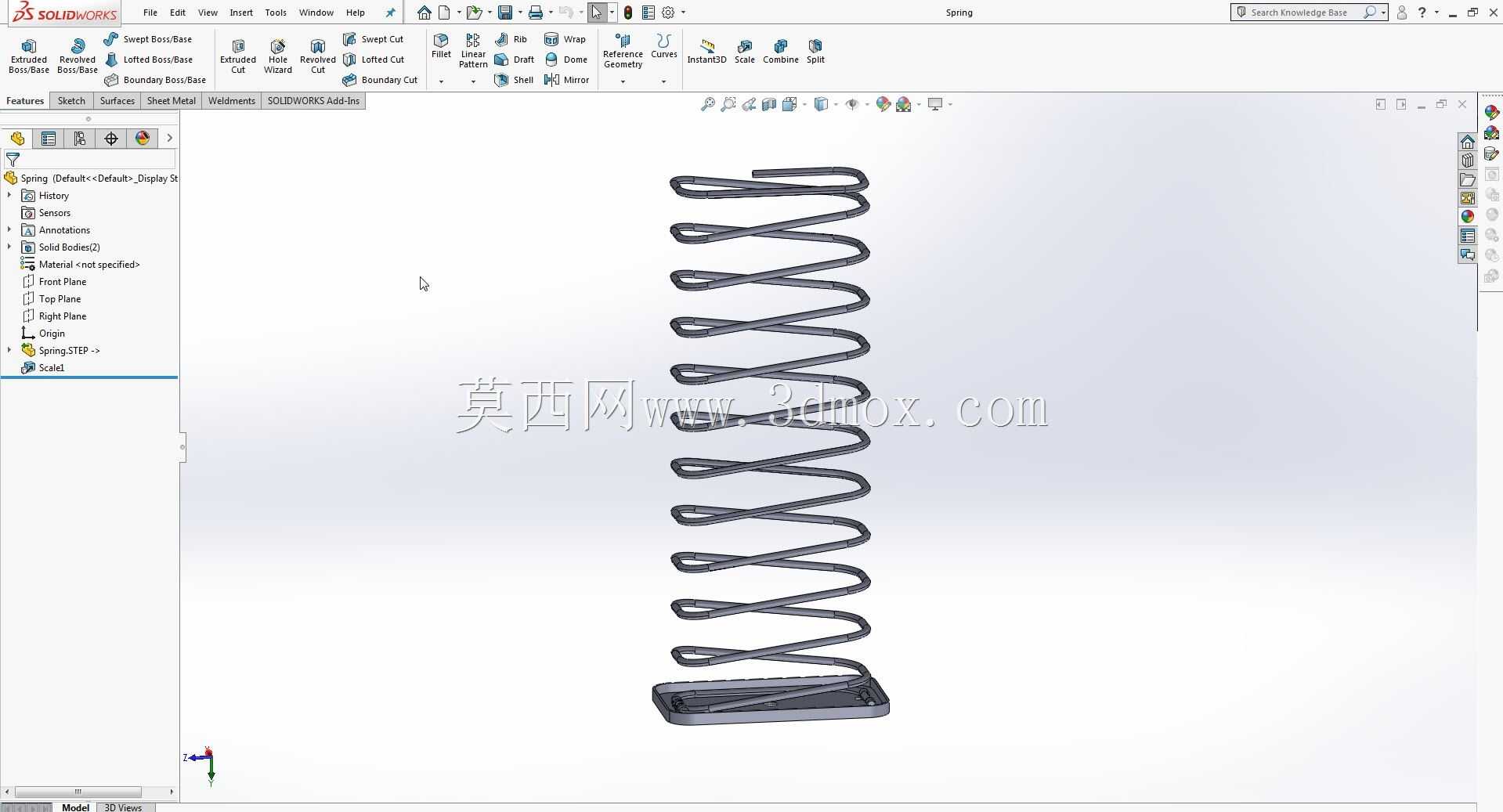

　　也不会因为间隙过小在弹簧出现轻微形变时和内壁产生摩擦卡滞；弹簧的自由高度匹配弹匣的内部有效长度，满弹压缩后的高度略小于弹匣底部到托弹板最低位置的距离，保证托弹板能被压到最低位置，不会出现弹药装不到位的情况；底部的支撑弯折边宽度和弹匣底部的定位槽宽度一致，弯折角度为90度，安装后支撑边完全贴合弹匣底部的平面，受力均匀，不会出现局部应力集中导致的弹簧端部断裂问题。在实际应用场景中，这类弹簧除了适配制式手枪的弹匣，也可以用在同结构的小型气动玩具、仿真训练器材的供弹结构中，只要内部腔体尺寸和推力需求匹配，都可以直接选用，不需要额外修改结构。设计建模过程中，需要重点把控扁线绕制时的螺旋升角一致性，每一圈弹簧的螺距误差控制在0.1mm以内，

　　避免出现螺距不均导致的刚度偏差；同时两端的收尾结构要做平滑过渡，不能有尖锐的边角，避免反复压缩过程中边角处出现应力集中引发断裂；弹簧的两端圈都做了并紧处理，保证端面的平整度，安装后端面和支撑面的接触面积不小于单圈弹簧投影面积的80%，避免受力倾斜。和同规格的圆线弹簧相比，这款扁线异形弹簧的储能量更高，相同安装空间下能提供更稳定的推力，同时使用寿命更长，在反复压缩10000次的疲劳测试中，刚度衰减率不超过5%，能满足长期反复使用的需求。安装时只需要将弹簧底部的支撑边对准弹匣底部的定位槽放入，再将托弹板卡在弹簧顶部的支撑端即可，不需要额外的紧固件，日常维护时也可以直接取出清洁，不会出现零件散落的问题。针对不同容弹量的弹匣，只需要调整弹簧的有效圈数和自由高度，就可以匹配不同的推力需求，整体结构的通用性较强，建模时可以通过参数化调整螺旋线的圈数、高度、截面尺寸快速生成不同规格的变体模型，不需要重新绘制整体结构。
