输送机用滑块止动定位组件结构

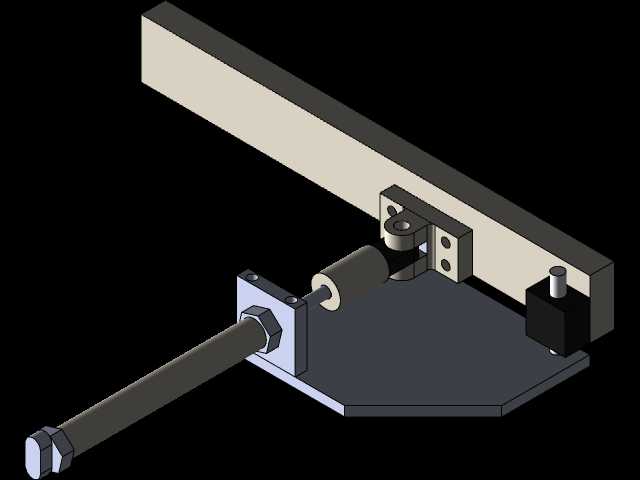

　　在连续式物料输送的产线布局中，来料的精准停靠定位是保障后续工位加工、分拣、装配动作精度的核心前提，这套滑块止动组件正是针对该类场景开发的线体末端定位执行机构，主要适配平皮带、窄型链板等轻载输送线的定点止停需求，常见于电子元器件组装线、小五金件分拣线、食品包装前段输送段的工位定位环节，解决输送过程中物料随线体惯性滑移、停靠位置偏差超差的实际问题。从实际功能逻辑来看，该组件通过安装基板固定在输送线机架的侧方安装位，长条形滑动挡块的工作面与输送面的物料侧边对齐，当输送线上的载具或物料移动到预设工位时，缓冲阻尼件先接触来料侧面，抵消物料随线体运行带来的前冲动能，随后滑动挡块在导向结构的约束下平稳推出，抵紧物料侧部完成定位锁止，

　　待工位作业完成后，挡块回缩复位，物料即可随线体继续向下游流转，整套动作不会对物料表面造成刚性磕碰损伤，也能避免线体持续运行带来的定位偏移问题。设计过程中优先考虑了安装适配性与动作可靠性，安装基板采用带沉头孔的平板结构，可直接通过T型螺栓固定在输送线的铝型材机架上，不需要对原有线体做大规模的结构改造，安装时仅需保证挡块工作面与输送方向垂直，调整长螺杆的伸出长度即可适配不同宽度规格的线体定位需求；滑动导向部分采用圆柱导向轴配合直线轴承的结构，相比燕尾槽导向结构，这类结构的摩擦阻力更小，长期运行下的卡滞风险更低，同时导向轴端部设置了锁紧螺母，可根据实际使用的行程需求调整挡块的最大伸出距离，适配不同尺寸规格的来料定位。

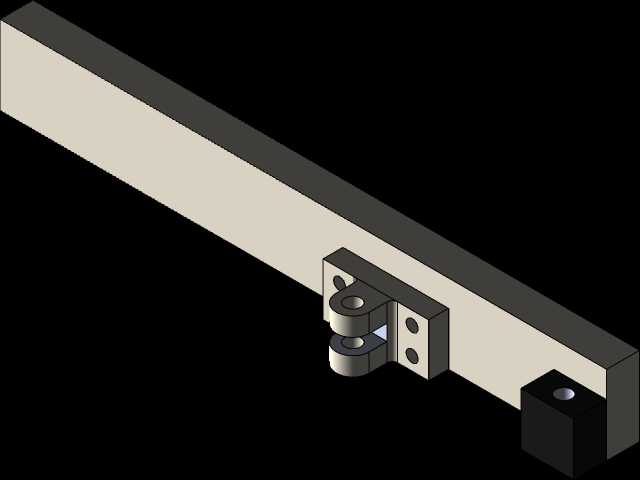

　　组件的缓冲结构采用了聚氨酯阻尼套配合压簧的组合设计，当来料接触挡块瞬间，阻尼套先吸收大部分冲击载荷，压簧随后产生微量形变抵消剩余冲击力，避免刚性碰撞导致的物料弹跳、挡块变形问题，相比纯刚性止动结构，这种带缓冲的设计能将止动瞬间的冲击载荷降低60%以上，既可以保护表面易划伤的来料，也能延长组件整体的使用寿命，减少日常维护的频次。从安装边界尺寸来看，整套组件沿输送线长度方向的安装占用尺寸不超过180mm，宽度方向突出机架侧面的尺寸不超过120mm，垂直方向的安装高度可通过基板上的腰型孔在40mm范围内上下调整，适配不同高度的输送线工作面安装需求，不需要额外增加转接支架；滑动挡块的工作面长度设置为120mm，

　　可同时覆盖单排多件小物料的定位需求，也能适配宽度在100mm以内的单个载具止停，挡块的接触端面做了15度的倒角导向，即使来料存在±5mm以内的位置偏差，也能顺利导入定位位置，不会出现卡料问题。实际选型应用时，需要注意该组件的额定止动载荷适配10kg以内的轻载物料，线体运行速度建议不超过0.3m/s，如果用于重载输送线或者高速线体场景，需要额外加大阻尼件的规格以及锁紧结构的刚性，避免长期冲击下出现结构松动；日常维护过程中仅需定期给导向轴添加少量润滑脂，检查阻尼套的磨损情况即可，不需要复杂的拆解保养，整体结构的零件通用化率超过90%，易损件都可以直接采购标准件替换，不需要单独定制加工，能有效降低产线的运维成本。
