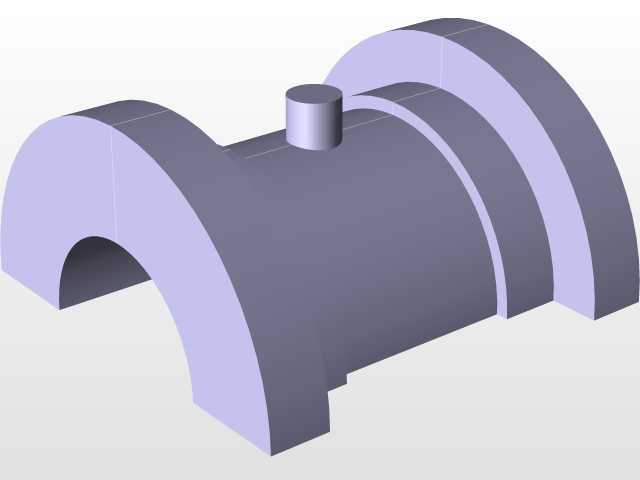

CATIA设计的气缸总成半剖结构组件

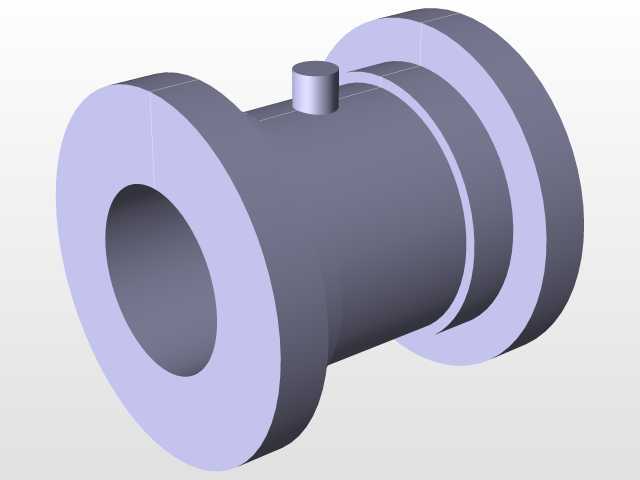

　　在气动传动系统的实际工程应用场景中，气缸作为执行端核心部件，承担着将压缩空气的压力能转换为直线往复机械动能的核心作用，广泛覆盖自动化生产线工位推送、工装夹具夹紧动作、物流分拣设备挡停机构、专用设备进给驱动等各类需要直线动力输出的工况，不同工况下对气缸的安装尺寸、行程范围、负载能力、密封性能都有着差异化的要求，本次呈现的气缸组件结构，采用半剖式的外形呈现方式，能够直观展示内部腔体与外部安装结构的对应关系，方便结构设计人员快速理解装配逻辑与尺寸配合关系。从实际功能特性来看，该气缸组件为双作用式结构设计，缸体主体采用半圆拱式的外部轮廓，顶部设置的凸起接口为压缩空气的进出气接嘴，可通过气管连接电磁换向阀实现气路的通断切换，

　　驱动缸内活塞完成伸出与缩回的往复动作，两侧带凸缘的结构为缸体的安装定位面，凸缘上预留的安装孔位可配合螺栓完成气缸在设备安装基面的固定，这种两侧带安装凸缘的结构相比尾部铰接、脚架安装的形式，具备更高的安装刚性，适合负载方向与缸体轴线平行、冲击载荷较小的工位使用，能够有效避免长期往复动作带来的安装松动问题。在设计思路层面，该组件的建模过程优先从内部腔体的尺寸边界入手，先确定活塞的运动行程与缸体内径参数，再反向推导外部缸壁的厚度取值，缸壁厚度的选取充分考虑了常规0.5-0.8MPa工作气压下的耐压强度要求，避免气压冲击下出现缸体变形、密封失效的问题；顶部气嘴的位置设置在缸体轴向的中点位置，兼顾活塞伸出与缩回两个行程的进气效率，

　　减少气路沿程压力损失；两侧的凸缘结构与缸体主体采用一体化建模方式，减少装配环节的拼接缝隙，提升整体结构的密封性，凸缘的厚度根据安装螺栓的规格做匹配设计，确保螺栓拧紧时凸缘不会出现压溃变形。从外形尺寸与安装边界来看，该气缸的整体轴向长度根据预设行程做对应匹配，缸体外径在满足壁厚要求的前提下做了轻量化优化，不会占用过多的设备安装空间，两侧凸缘的外圆直径大于缸体主体直径，安装时凸缘端面与设备安装面完全贴合，定位基准统一，安装孔的孔距按照通用气动元件的安装规范做标准化设计，可兼容同规格常规气缸的安装位替换，不需要对原有设备的安装基面做二次加工；顶部气嘴的凸起高度控制在合理范围，避免气管连接后与周边设备结构产生干涉，

　　气嘴的内孔通径与缸体容积做匹配，确保进气、排气的气流量满足活塞动作速度的要求。在实际装配调试环节，该结构的半剖呈现形式能够帮助装配人员快速识别内部密封件的安装位置、活塞与缸壁的配合间隙要求，减少错装、漏装密封件导致的漏气问题；对于设备维护人员来说，也能通过该结构直观理解气缸的动作原理，快速判断动作卡顿、推力不足等常见故障的诱因，比如气路堵塞、密封件磨损、活塞卡滞等问题都可以对应到具体的结构位置，提升故障排查的效率。不同于常规的外观渲染模型，该组件的建模过程严格遵循机械设计的尺寸配合规范，所有相邻配合面都预留了合理的公差间隙，运动部件不存在结构干涉，可直接用于气动系统的方案选型参考、装配工艺演示、教学实训结构展示等场景，结构设计人员可以根据实际工况的负载、行程、安装空间要求，在该基础结构上调整对应尺寸参数，快速衍生出适配不同场景的专用气缸结构，大幅缩短非标设计的建模周期。
