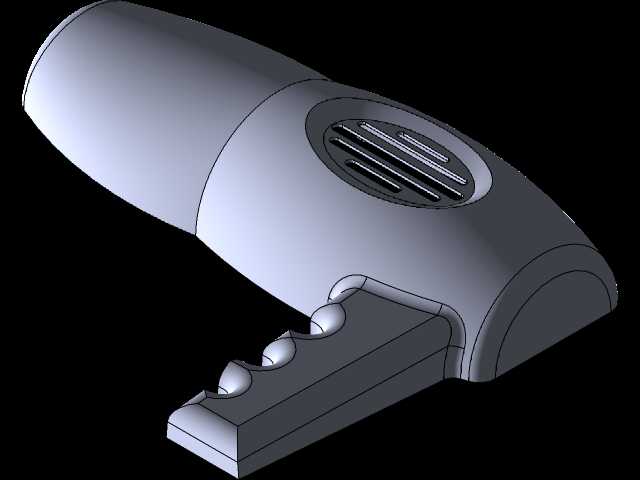

手持鼓风机曲面外壳结构设计方案

　　手持类鼓风机的外罩属于设备直接接触操作人员的核心承载壳体，日常应用覆盖家装除尘、电子元器件清灰、小型作业面吹扫、庭院落叶清理等多个场景，既要容纳内部风轮、驱动电机、风道导流结构，还要兼顾握持操作的舒适度与长期使用的结构可靠性。做这个壳体设计的时候，最先要敲定的是内部元件的安装边界：驱动电机的固定位要和壳体内部的加强筋做一体化适配，避免电机高速运转时出现共振异响，风道出风口的衔接处要做顺滑的曲面过渡，不能出现直角台阶打乱气流走向，不然会直接削弱出风口的风压，还会额外产生风噪。握持段的轮廓是反复调整过的，指位的凹陷弧度匹配成年人手部自然握持的弯曲角度，三个指槽的深度控制在8mm左右，既不会因为太浅导致握持打滑，

　　也不会因为太深让手掌偏小的使用者卡指，握持段和主机身的衔接处做了R12的圆角过渡，既可以分散跌落时的应力集中，也能避免合模线位置出现锋利的割手边缘。机身侧面的格栅是进风通道的防护结构，格栅的条缝宽度控制在4mm，既能保证足够的进风面积满足电机散热需求，也能防止操作时手指误触内部高速运转的风轮，格栅的凸起高度比机身基准面高2mm，平时设备平放在工作台面的时候，格栅不会直接贴合桌面堵住进风通路，哪怕是临时放置在有少量浮尘的作业面，也能留出足够的进风间隙。整个壳体的壁厚做了均匀化处理，主体壁厚保持2.2mm，安装柱、加强筋的位置厚度控制在1.4mm，避免注塑生产的时候出现缩痕、翘曲的问题，壳体上下合盖的止口做了1.5mm的搭接量，

　　配合位置预留0.1mm的装配间隙，既可以保证合盖后的密封效果，减少气流从合缝处泄漏，也能降低装配时的对位难度，不需要额外做复杂的导向结构就能快速扣合。壳体尾部的进风端做了内收的导流弧面，引导气流顺着壳体内壁平滑进入风轮腔，不会在进风位置形成紊流，出风口端的衔接位做了一圈限位凸台，后续可以快速适配不同功能的扁嘴、毛刷头等扩展配件，凸台的配合公差控制在H7级别，配件插装后不会出现松旷脱落的问题，也不需要额外增加卡扣结构就能保持足够的连接紧度。做曲面造型的时候，特意把机身的主体曲面做了微弧收腰处理，视觉上不会显得臃肿，实际握持的时候也能更好的贴合手掌的虎口位置，长时间举持操作不容易产生疲劳感。壳体表面的曲面做了G2连续处理，

　　后续不管是做磨砂晒纹还是亮面喷涂，都不会出现曲面棱线不顺、光影扭曲的问题，合模线的位置特意选在机身侧面的视觉非主视面，后续处理合模线的时候不会破坏主外观面的完整性。安装边界上，整个壳体的总长控制在210mm，主机身最大直径72mm，握持段的最小宽度38mm，和内部元件的间隙预留了3mm的安全距离，既可以容纳电机的供电走线，也能给后续可能的电路绝缘防护层留出安装空间，不会出现走线被壳体压破绝缘层的风险。壳体内部的电机固定位做了四个十字分布的安装柱，安装柱的根部做了三角加强筋连接到壳体内壁，承受电机运转的振动时不会出现安装柱断裂的问题，进风格栅的背面也做了横向的加强筋连接，哪怕设备从1.2米的高度意外跌落到水泥地面，格栅位置也不会轻易出现开裂破损。
