内螺纹连接手轮驱动式拧紧截止阀结构

　　在民用给排水、小型化工流体输送、暖通空调循环水、普通工业低压流体管路的终端或支路节点上，这类手轮驱动的拧紧式截止阀是应用频次极高的通断控制部件，区别于闸阀的全通径低流阻特性，这类截止阀依靠阀瓣与阀座密封面的压紧实现截断，密封可靠性更高，同时具备一定的流量调节能力，适合需要频繁启闭、对截断密封性要求较高的管路场景，比如车间冷却水支路的检修断流、小型储罐进出口的介质截断、建筑给排水立管的分户控制等场景都能见到这类结构的阀门。从实际使用的角度看，这类阀门的核心功能是通过手轮的旋转带动阀杆做轴向升降，进而带动底部阀瓣压紧或离开阀体内部的密封座面，实现管路介质的通断控制，相比球阀的快速启闭，这类截止阀的启闭过程更平缓，

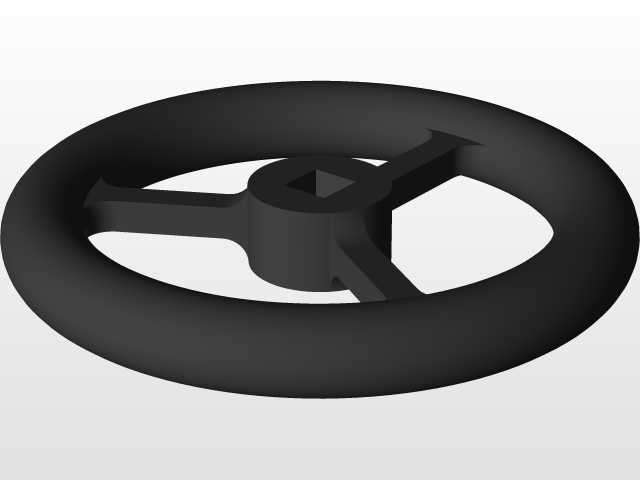

　　能有效降低管路水锤冲击的风险，尤其适合水、低粘度油品、低压蒸汽这类常见介质的管路控制。做这个结构的三维建模时，首先要理清各部件的装配约束关系：阀体作为核心承载件，两端的内螺纹接口要符合常规低压管路的连接尺寸规范，保证能和同规格的外螺纹管路配件直接适配，内部的流道采用下进上出的典型截止阀流道结构，阀座密封面的锥角要和阀瓣密封面的锥角完全匹配，保证压紧时能形成连续的密封环线；阀杆部分采用梯形传动螺纹，和阀盖内部的螺纹衬套配合，将手轮的旋转运动转化为阀杆的直线升降运动，阀杆伸出阀盖的部位设置多层填料密封结构，通过填料压盖的压紧力挤压填料抱紧阀杆，避免介质从阀杆配合间隙泄漏；手轮采用轮辐式结构，和阀杆顶端通过方榫配合传递扭矩，

　　手轮直径的设计要考虑操作力矩，保证操作人员无需额外工具就能靠手力实现阀门的完全启闭，同时手轮下方设置锁紧螺母，避免阀杆升降过程中手轮脱出。建模过程中要特别注意各部件的安装边界尺寸：阀体两端内螺纹的同轴度要控制在合理公差范围内，避免安装后出现管路别劲的问题；阀杆的升降行程要和阀体内部流道的高度匹配，保证阀门全开时阀瓣完全离开流道，减少不必要的流阻，全关时阀瓣能完全压紧阀座，实现可靠密封；填料函的深度要足够容纳3-4圈密封填料，同时预留填料压盖的压紧调节余量，方便后期使用过程中填料磨损后可以通过拧紧压盖螺栓补偿密封力；阀体和阀盖的连接采用螺纹加密封垫的结构，连接螺纹的规格要和阀体上端的接口尺寸匹配，密封垫的压缩量控制在合理范围，

　　既保证连接部位的密封性，又避免压盖过度压紧导致阀杆卡滞。从结构设计的细节来看，这类小口径拧紧截止阀没有额外的旁通结构，因为通径小、启闭压差不大，直接操作手轮就能完成启闭，阀瓣和阀杆的连接采用活动铰接结构，能自动适配阀座密封面的角度偏差，避免因为加工或装配误差导致密封面偏磨泄漏；阀体的外部轮廓采用流线型的铸造圆角过渡，既符合铸造工艺的脱模要求，也能减少外部应力集中，提升阀体的承压能力；手轮的轮缘做了圆弧过渡处理，操作时不会硌手，轮辐的数量根据手轮直径设置为三根，在保证结构强度的前提下减少材料用量。在实际选型适配时，要注意这类阀门的安装方向必须保证介质从阀瓣下方进入、上方流出，也就是常说的“低进高出”，这样在阀门关闭时，填料函部位不承受介质压力，既能延长填料的使用寿命，也能降低阀杆部位的泄漏风险，同时阀门全开时介质对阀瓣的冲击力更小，启闭操作更省力。建模时所有配合面的公差设置要符合机械设计的常规要求，转动配合部位预留合理的间隙，密封配合部位保证足够的贴合精度，紧固件的规格要和对应的安装孔尺寸匹配，整个装配体完成后要检查运动干涉情况，模拟阀杆全行程升降过程，确认手轮旋转、阀杆移动、阀瓣启闭的全过程没有部件卡滞或碰撞，保证模型的装配合理性和运动准确性，能直接用于后续的工程出图、虚拟装配验证或者3D打印样件制作。
