M10外六角螺栓配套螺母及螺旋弹簧组件

　　这套M10规格的紧固件组件，覆盖了外六角螺栓、六角螺母与圆柱螺旋压缩弹簧三类常用机械基础零件，是各类设备装配场景中出镜率极高的组合搭配。日常做设备结构设计时，这类M10规格的紧固件常被用在中小型设备的机架拼接、护罩固定、传动部件预紧等位置，比如小型输送线的型材机架连接、非标工装的定位模块锁紧、低压配电柜的内部元件固定，都能看到同规格紧固件的身影，搭配弹簧使用时，还能实现缓冲、预紧、复位的功能，比如阀门的阀杆复位结构、快拆夹具的压紧结构里，螺栓螺母搭配弹簧的组合能同时满足连接可靠性与活动余量的需求。

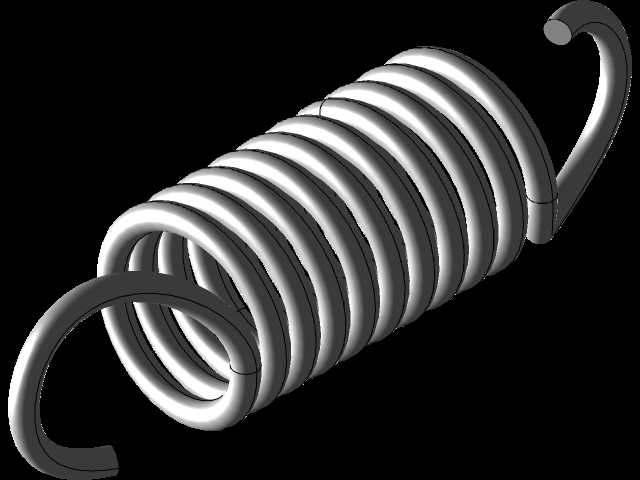

　　从设计逻辑来看，这套组件采用参数化建模思路搭建，所有结构尺寸都遵循通用机械设计标准，外六角螺栓的头部对边尺寸、厚度，螺杆的螺纹大径、螺距、牙型角都符合普通粗牙螺纹的规范，螺杆部分做了全螺纹设计，适配不同厚度的被连接件安装需求，不需要额外计算光杆段长度，在实际选型时适配性更强。配套的六角螺母与螺栓螺纹规格完全匹配，螺母的厚度、对边尺寸也和螺栓头部的安装尺寸对应，现场装配时可以用同一规格的扳手完成螺栓与螺母的锁紧操作，不需要频繁更换工具，能有效提升装配效率。搭配的螺旋弹簧内径略大于M10螺栓的螺杆外径，安装时可以直接套在螺杆上，不会出现卡滞或偏斜的问题，弹簧的有效圈数、自由长度、节距都按照常规预紧工况的参数设置，既可以作为螺栓连接的防松弹垫替代件，也可以单独作为复位、缓冲元件使用。

　　从安装边界来看，这套M10螺栓组件的安装空间要求比较明确，外六角头部的外接圆直径决定了扳手操作的最小空间，设计安装位时需要在螺栓头部周围预留足够的扳手转动空间，避免出现扳手无法卡入、锁紧力矩不足的问题。螺栓的长度可以根据被连接件的总厚度、螺母厚度、弹簧压缩后的长度综合计算，预留2-3个螺距的露出长度即可，不需要过长的螺杆余量避免干涉其他运动部件。弹簧套在螺杆上使用时，要注意弹簧的两端并紧磨平，保证安装后弹簧的支撑面与螺栓轴线垂直，避免出现弹簧偏载导致的弹力不均、螺栓受附加弯矩的问题，长期受交变载荷的工况下，还要注意弹簧的压缩量不能超过其极限压缩量的70%，避免弹簧出现永久变形失效。

　　在实际设备维护场景中，这类标准紧固件的互换性极强，现场出现零件损坏时不需要单独测绘定制，直接采购同规格的标准件即可替换，大幅降低设备的运维成本。建模过程中，螺纹部分采用了真实牙型建模而非贴图示意，在做装配干涉检查、运动仿真时能更准确地判断螺纹啮合状态，避免出现设计阶段未发现的螺纹干涉、啮合长度不足等问题，对于做虚拟装配验证、装配工艺模拟的设计场景来说，模型的还原度足够支撑工程应用需求。螺栓头部的倒角、螺母的端部倒角、弹簧的端部收口这些细节结构都做了还原，和实际量产的零件结构完全一致，导出工程图时可以直接标注尺寸用于生产，不需要额外补充细节结构。
