多爪式环形夹持定位机械构件

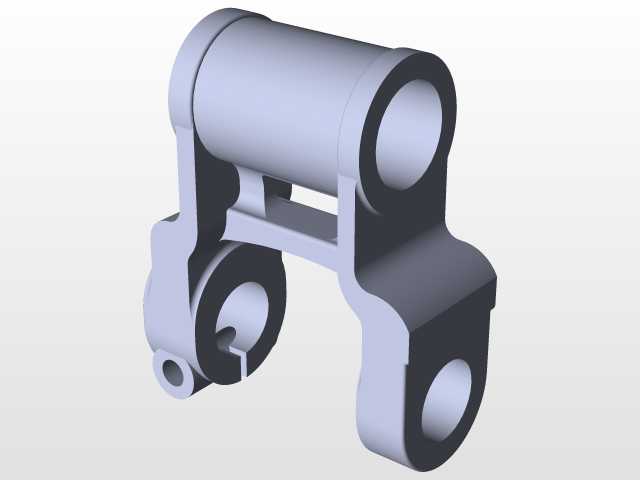

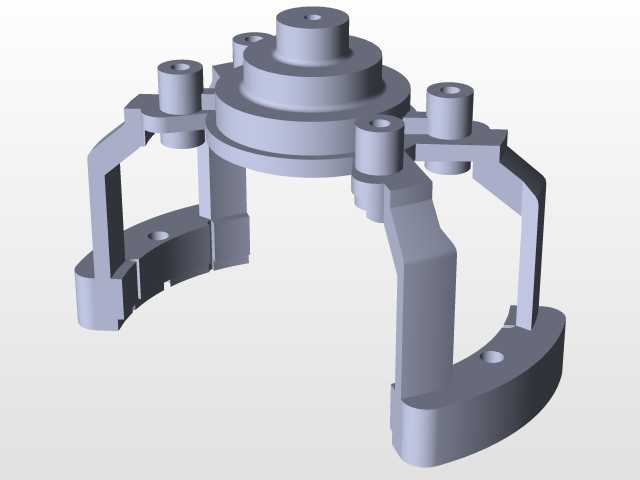

　　该构件属于工装夹持类核心执行部件，主要应用于自动化装配线、工件周转工位以及精密检测设备的工件固定环节，适配圆柱形、环形类工件的夹持定位需求，可在工件流转过程中提供稳定的夹持力，避免工件移位、脱落，同时保证夹持过程中工件受力均匀，减少薄壁类环形工件的装夹变形。从结构功能来看，构件顶部设置有同轴阶梯式安装轴段，可直接与驱动端的旋转轴、升降推杆进行装配连接，轴段中心预留的通孔可用于穿设气路管线、检测线路或者定位顶针，适配不同驱动形式的执行端安装需求，不管是气动驱动的夹持工位，还是电机驱动的旋转夹持工位，都能通过该轴段完成快速对接，无需额外设计转接法兰，降低配套工装的设计成本。周向均匀分布的四个带孔凸台，主要用于夹持爪的铰接固定，

　　每个凸台的孔位同轴度公差控制在0.02mm以内，保证四个夹持爪开合动作的同步性，避免出现夹持偏载的问题；凸台与中心主体之间设置有加强筋结构，可抵消夹持过程中凸台受到的侧向弯矩，减少长期往复动作下的结构变形，提升构件的使用寿命。下方延伸的四个夹持臂采用弯臂式结构设计，臂身的截面为渐变矩形，靠近铰接端的截面厚度更大，向夹持端逐步过渡，在保证结构刚性的前提下尽可能降低构件整体重量，减少驱动端的负载。夹持端为弧形贴合面，弧度与常规被夹持环形工件的外径匹配，贴合面上预留的沉孔可安装橡胶垫、聚氨酯垫等防滑缓冲件，既可以增加夹持摩擦力，提升夹持稳定性，也能避免刚性夹持对工件表面造成划伤，适配表面质量要求较高的精加工工件装夹需求。

　　底部的半环形连接基座将相邻两个夹持臂的下端进行连接，形成闭合的受力框架，当夹持臂承受工件重量以及夹持反力时，半环形基座可将分散的受力进行传导分散，避免单个夹持臂受力过大出现断裂，同时半环形的开口设计可避开工件下方的输送线、定位台等结构，不会与周边工装产生干涉。在设计过程中，首先明确了构件的安装边界：顶部安装轴段的直径与常用驱动轴的标准直径匹配，整体外径控制在适配常规中小型工件夹持的尺寸范围，整体高度满足开合行程下的空间需求，安装时仅需将顶部轴段插入驱动端安装孔，拧紧侧面的紧定螺钉即可完成固定，不需要复杂的调试步骤。夹持臂的开合角度经过反复校核，在完全张开状态下可通过的工件直径大于闭合状态下的最小夹持直径，覆盖常见环形工件的尺寸范围，

　　适配多规格工件的柔性装夹需求，无需频繁更换夹爪。铰接孔的位置设计经过受力仿真验证，保证驱动端施加较小的推力即可获得足够的夹持力，降低对驱动元件的功率要求。所有棱边都做了R1-R2的圆角处理，避免装配和使用过程中出现锐边划伤的问题，也减少应力集中带来的结构失效风险。该构件可直接作为自动化设备的夹爪主体使用，也可根据具体工位的工件尺寸对夹持端的弧形面进行二次修配，适配特殊规格工件的装夹需求，在3C产品装配、轴承加工、电机零部件组装等多个场景都能适用，结构设计兼顾了刚性、轻量化与通用性，不需要额外增加过多辅助结构即可满足多数夹持工位的使用要求。
