车间设备防护用带锁安全围栏结构

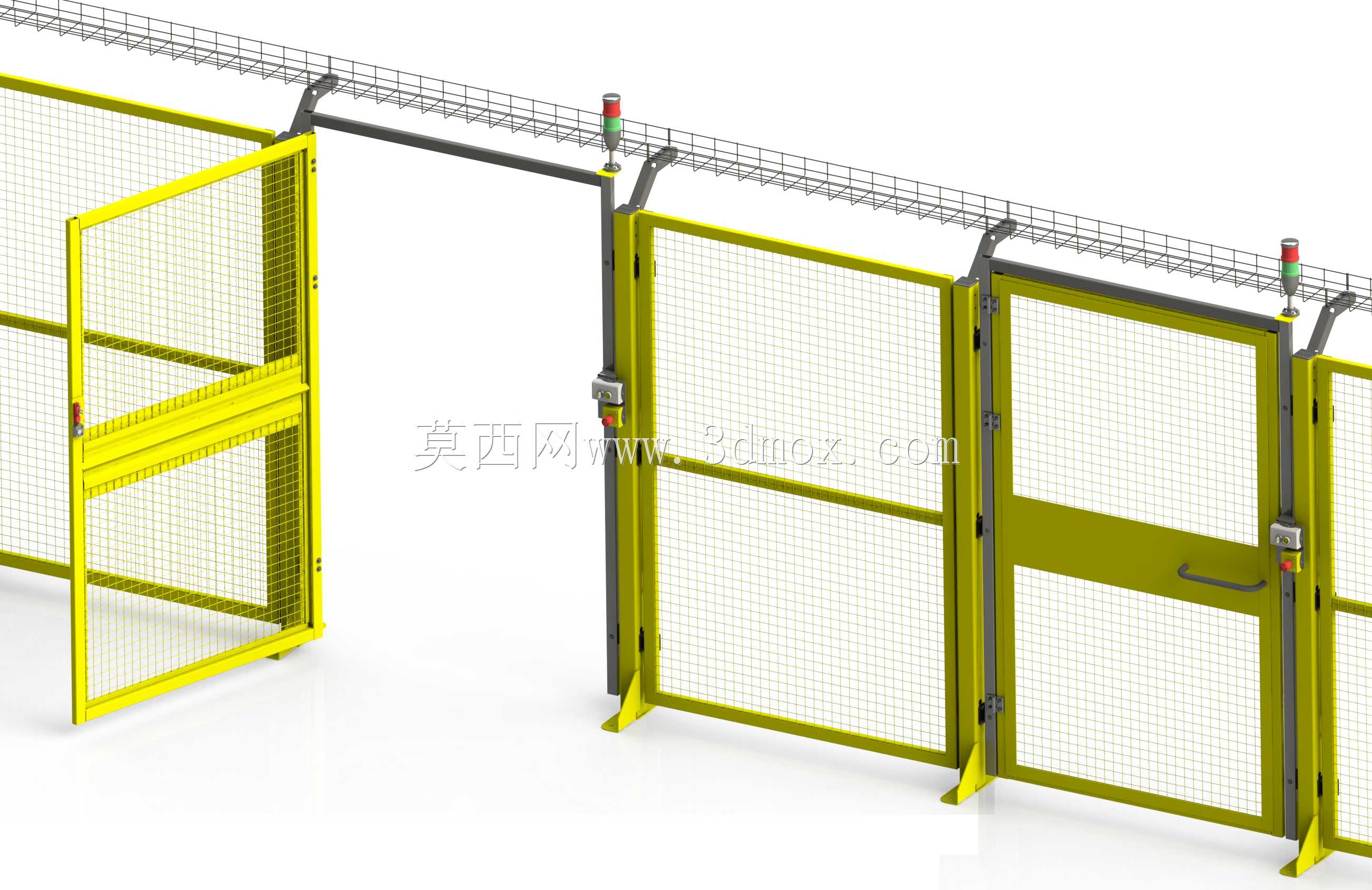

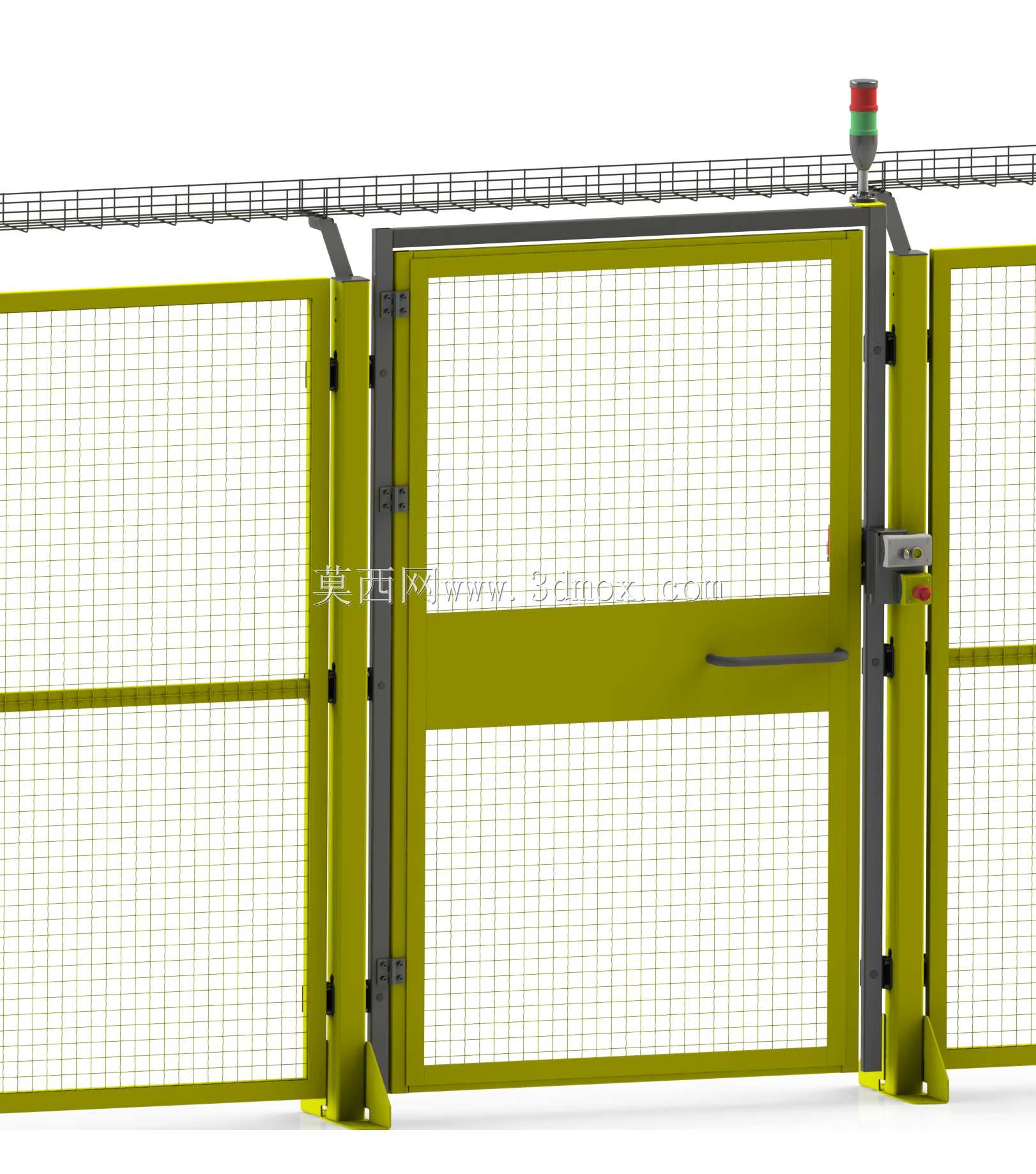

　　这套工业安全围栏结构，主要面向生产车间内的自动化作业区、机器人工作站、大型运转设备周边的物理隔离场景，核心作用是通过物理屏障划分危险作业区域与人员通行区域，避免非授权人员误入设备运转范围引发机械伤害，同时不影响作业人员在合规操作时的进出需求。从实际落地的工程需求来看，这类围栏的设计首先要匹配现场的设备布局边界，单组围栏单元的宽度适配常规工业铝型材的拼接模数，立柱采用落地式安装结构，底部预留膨胀螺栓固定孔位，安装时可直接在混凝土地面完成固定，不需要额外做复杂的地基处理，适配大多数已投产车间的地面条件。围栏门部分采用带安全联锁的锁具结构，门体闭合时可触发联锁信号，对接设备的安全回路，一旦门体被异常开启，

　　对应区域的运转设备会自动触发停机指令，从硬件层面筑牢安全防护的冗余防线。门体上方预留了状态警示灯的安装位，可直接集成三色警示灯，直观显示当前区域的设备运行状态，人员在远处即可判断区域是否允许进入。围栏的网片部分采用钢丝网格焊接结构，网格间隙控制在安全规范要求的范围内，既可以保证视线通透，方便车间管理人员从外部观察区域内的设备运行状态，又能防止人员肢体随意伸入危险区域，网片与框架的连接采用嵌入式卡扣固定，不需要额外的焊接工序，现场组装时可快速完成拼接，后期如果需要调整围栏布局，也可以快速拆卸重组，降低产线调整时的防护改造成本。在设计思路上，这套结构优先考虑了现场安装的通用性，立柱与网片、门体的连接接口做了标准化处理，

　　可根据现场的实际防护范围灵活拼接成直线型、L型、U型等不同的围合形态，不需要针对每个项目单独定制非标连接件。门体的合页采用可调式结构，安装时可根据地面的实际平整度调整门体的上下间隙，避免长期开关后出现门体下沉、卡滞的问题，门体上配备的横向把手符合人体工程学的操作高度，作业人员佩戴劳保手套时也可以顺利完成开关操作。从安装边界来看，整套围栏的立柱高度适配常规工业车间的防护高度要求，顶部距离地面的高度满足安全规范中对机械危险区域防护栏的高度要求，围栏底部与地面的间隙控制在安全范围内，防止小尺寸物件从底部间隙滑出，也避免人员从底部钻入防护区域。围栏的框架表面采用喷塑处理，黄色的外观符合工业安全色的标识要求，在车间环境中具备较高的辨识度，

　　可直观提醒人员注意前方的防护边界，喷塑层同时具备较好的耐油污、耐锈蚀能力，适配机加工、焊接、装配等不同类型车间的复杂环境，长期使用不会出现表层脱落、锈蚀的问题。在细节处理上，围栏的所有框架边角都做了圆弧过渡处理，没有尖锐的突出棱角，避免人员在靠近时发生磕碰伤害，门体与门框的配合间隙做了严格控制，开关过程中不会出现夹手的风险。顶部的走线槽结构集成在围栏的上横梁位置，可直接敷设安全联锁的线缆、警示灯的供电线缆，不需要额外在围栏外部布设穿线管，让整体外观更加整洁，同时也能保护线缆不受车间内工件剐蹭、油污侵蚀，提升线路的使用寿命。对于有物料转运需求的区域，这套围栏结构还可以根据需求适配不同宽度的门体，除了人员通行的单开门之外，也可以拼接双开门结构，满足叉车、物料周转车进出的需求，门体的锁具可根据现场的安全等级需求，选配机械锁、电磁锁等不同的锁止结构，适配不同风险等级的作业区域防护要求。在三维建模过程中，所有的拼接接口都按照实际的装配公差做了配合预留，模型中的每个零部件都可直接导出用于生产加工，连接件的规格都采用通用标准件，不需要单独开模定制，可有效降低整套防护设施的制造成本与采购周期。
