带磁传感可调限位90度气动倾斜执行机构

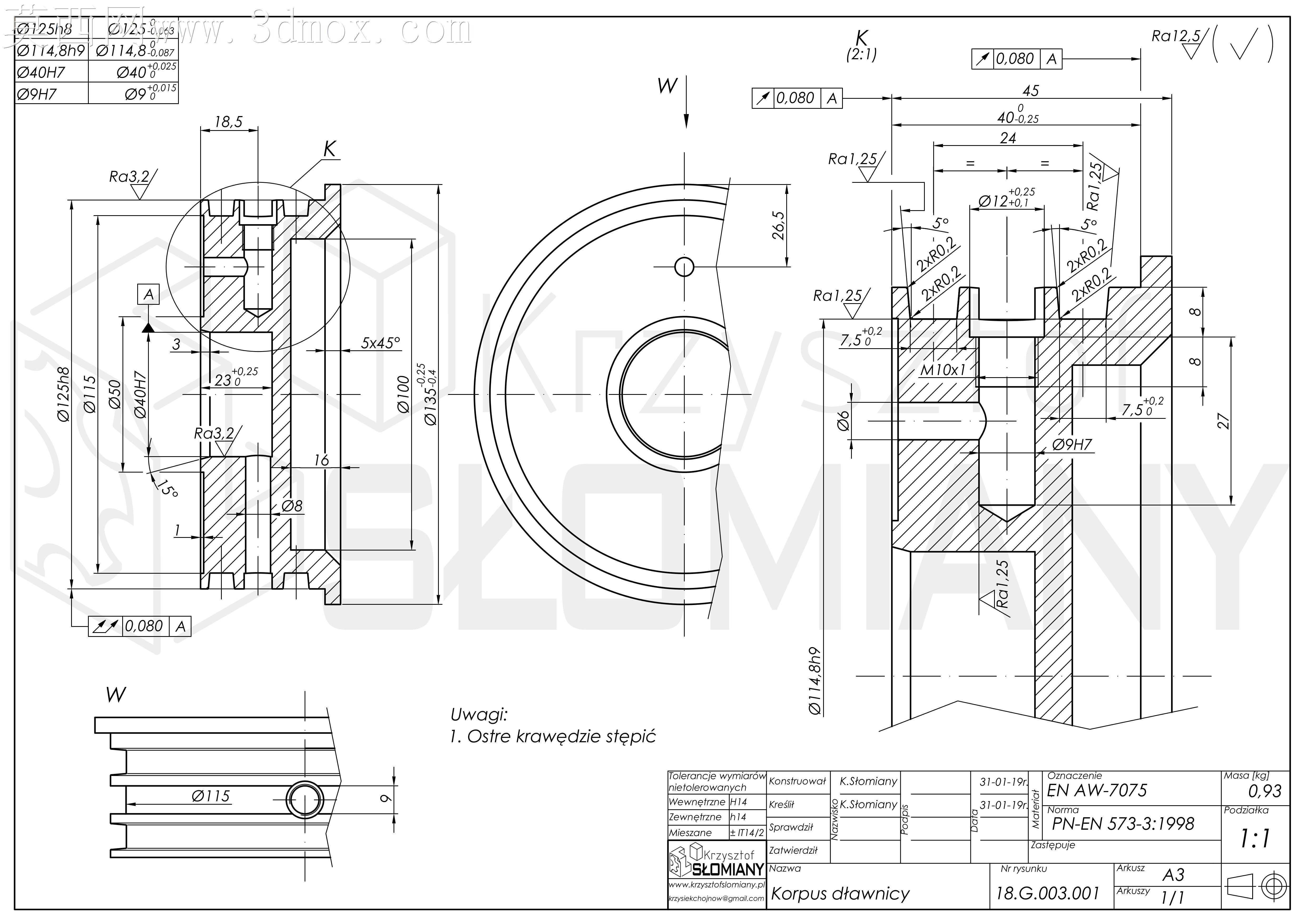

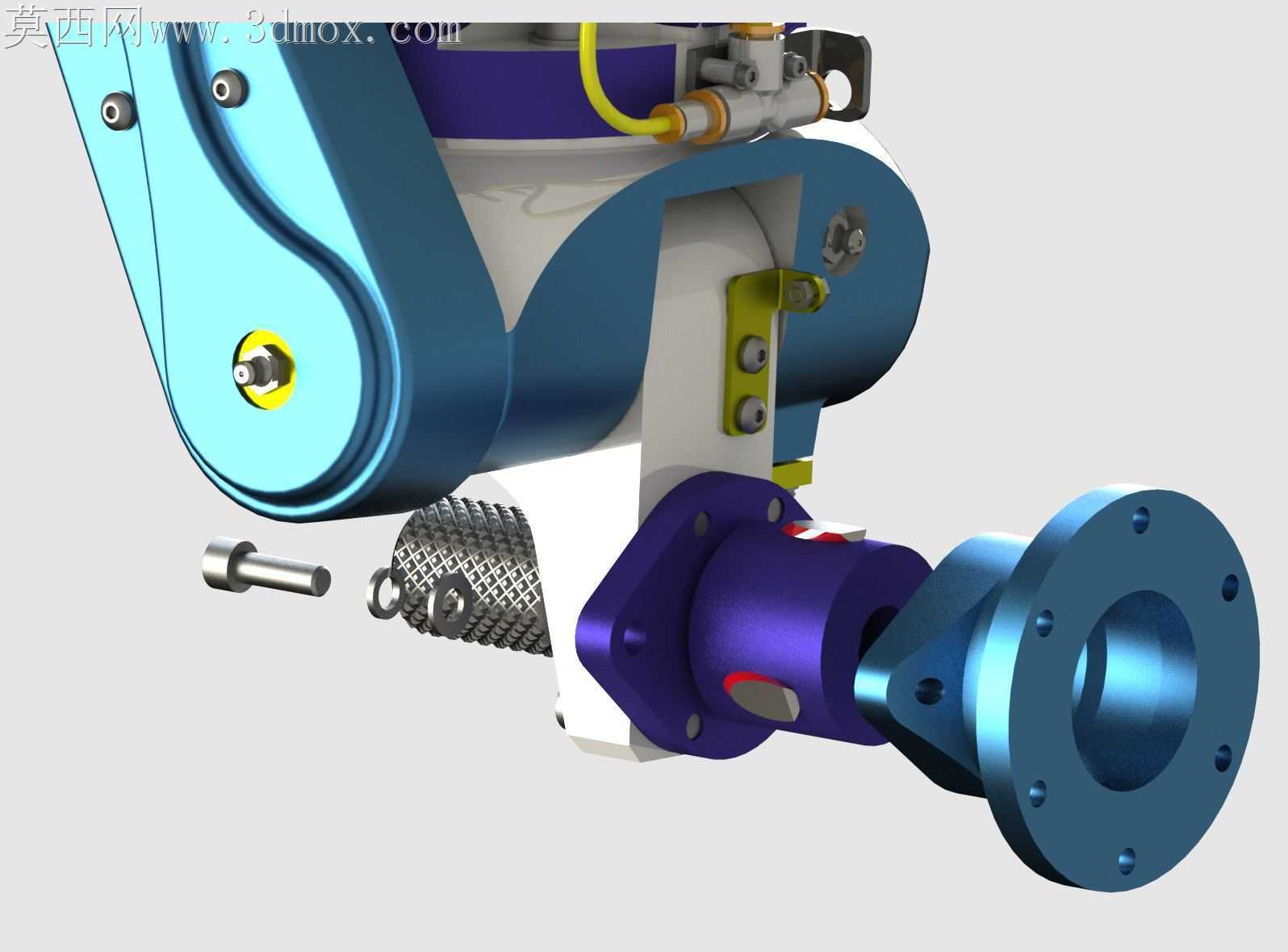

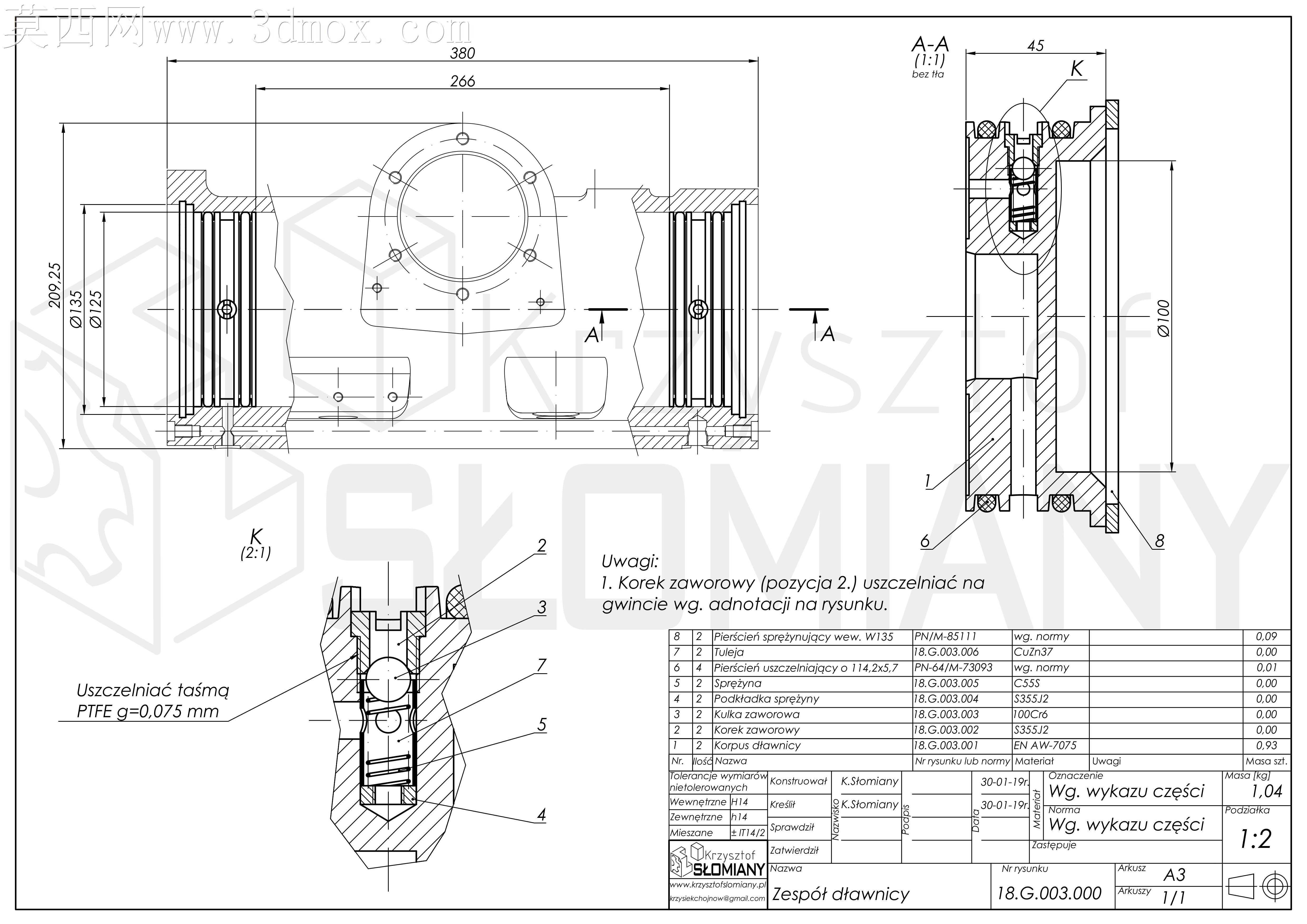

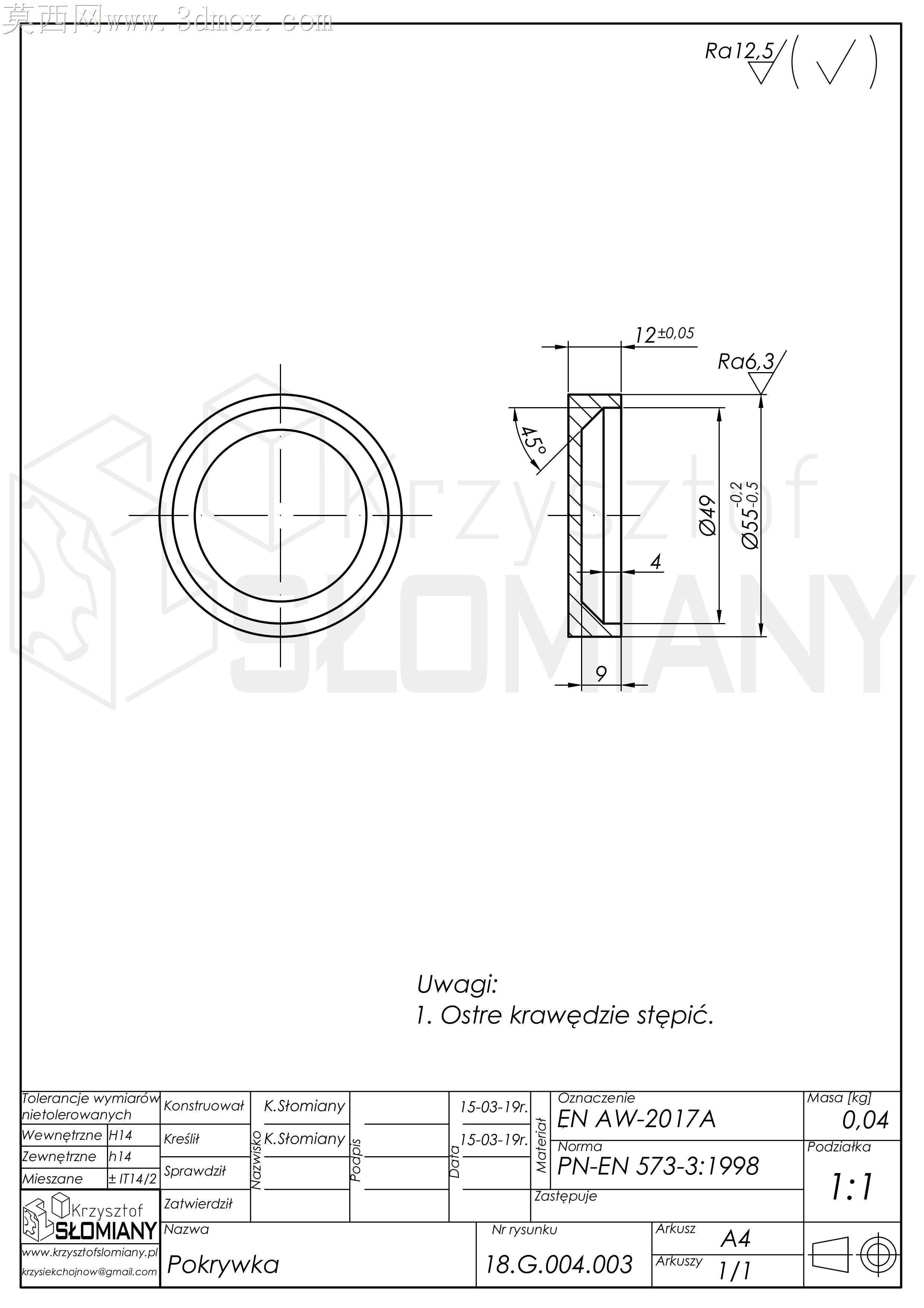

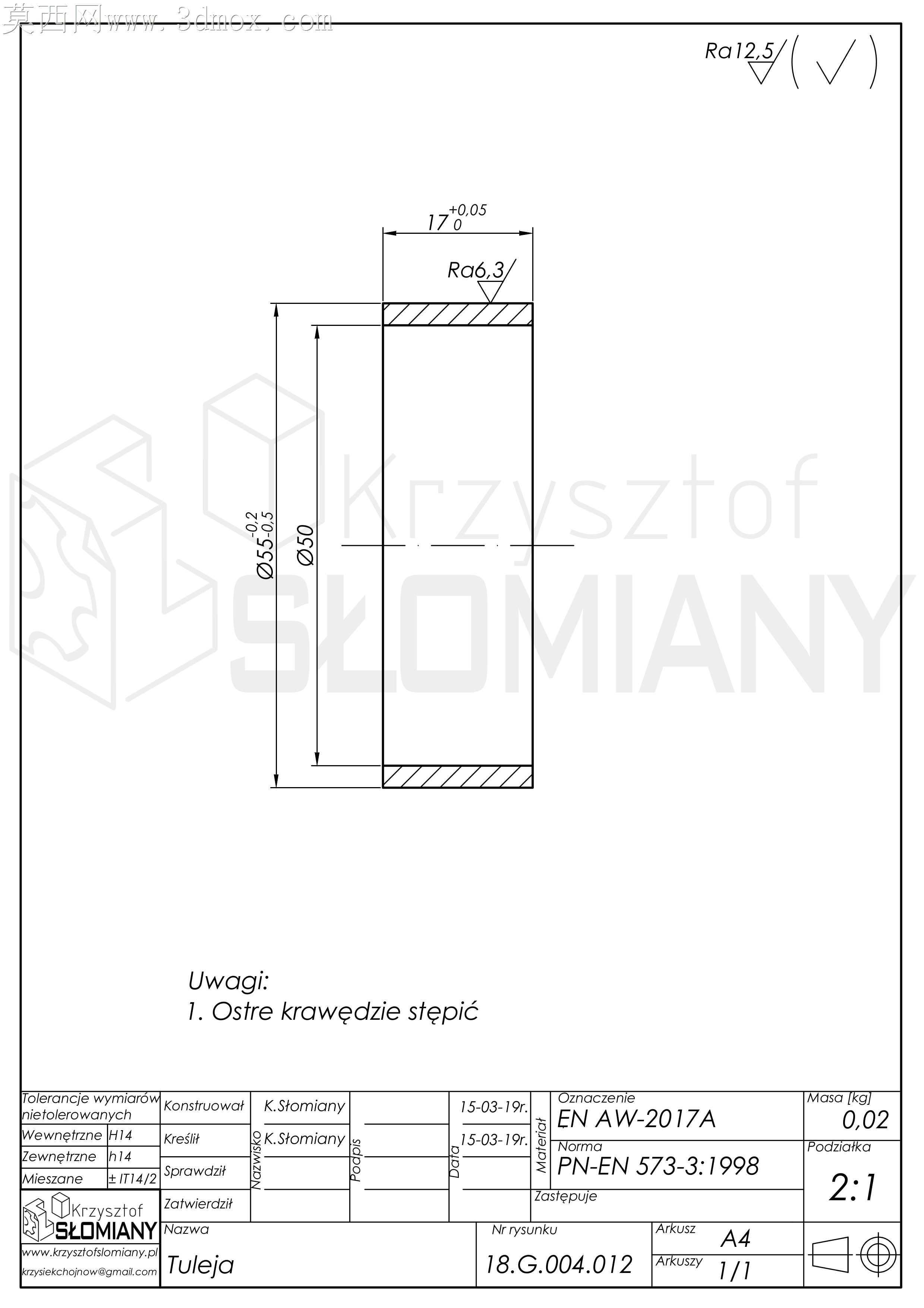

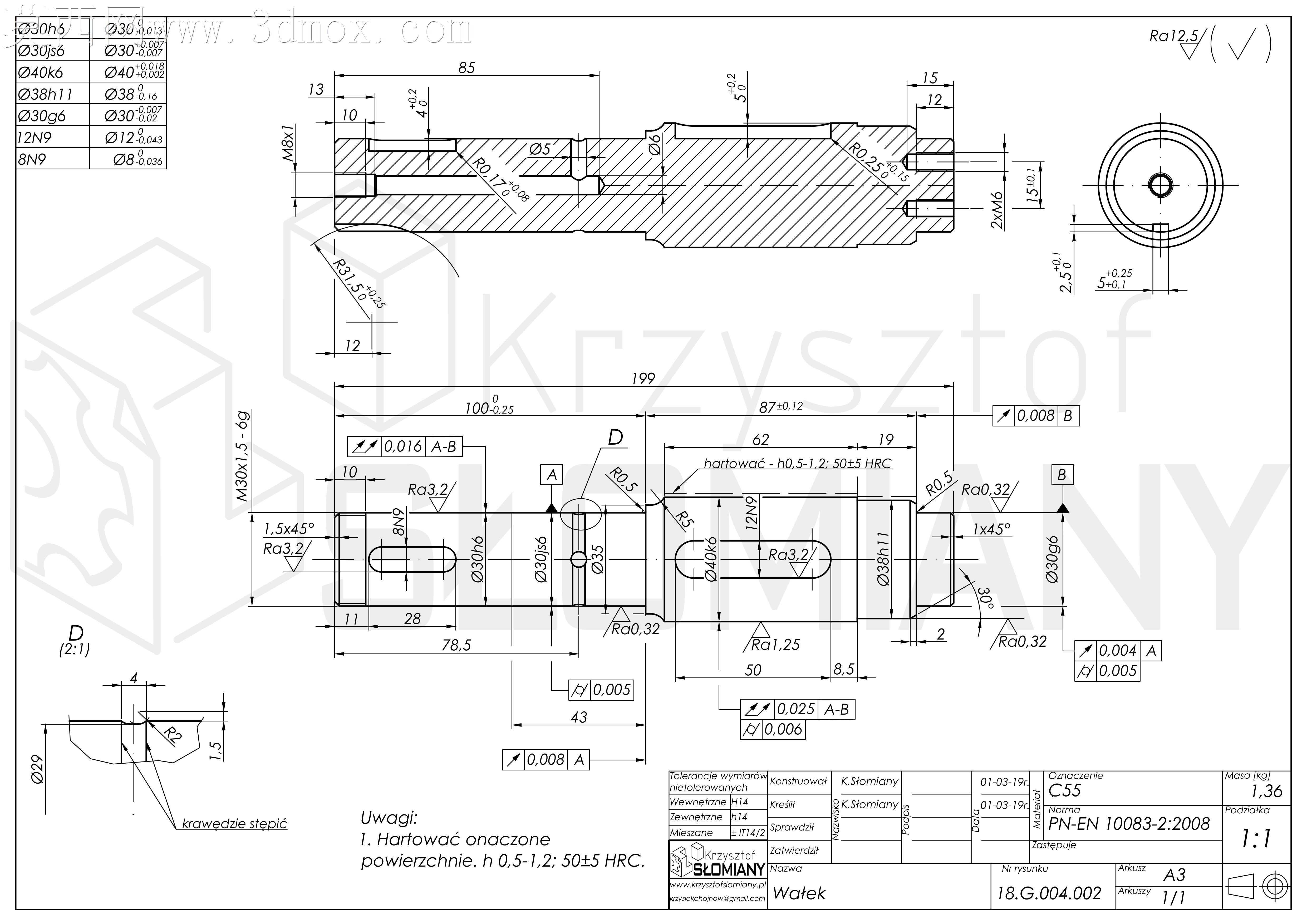

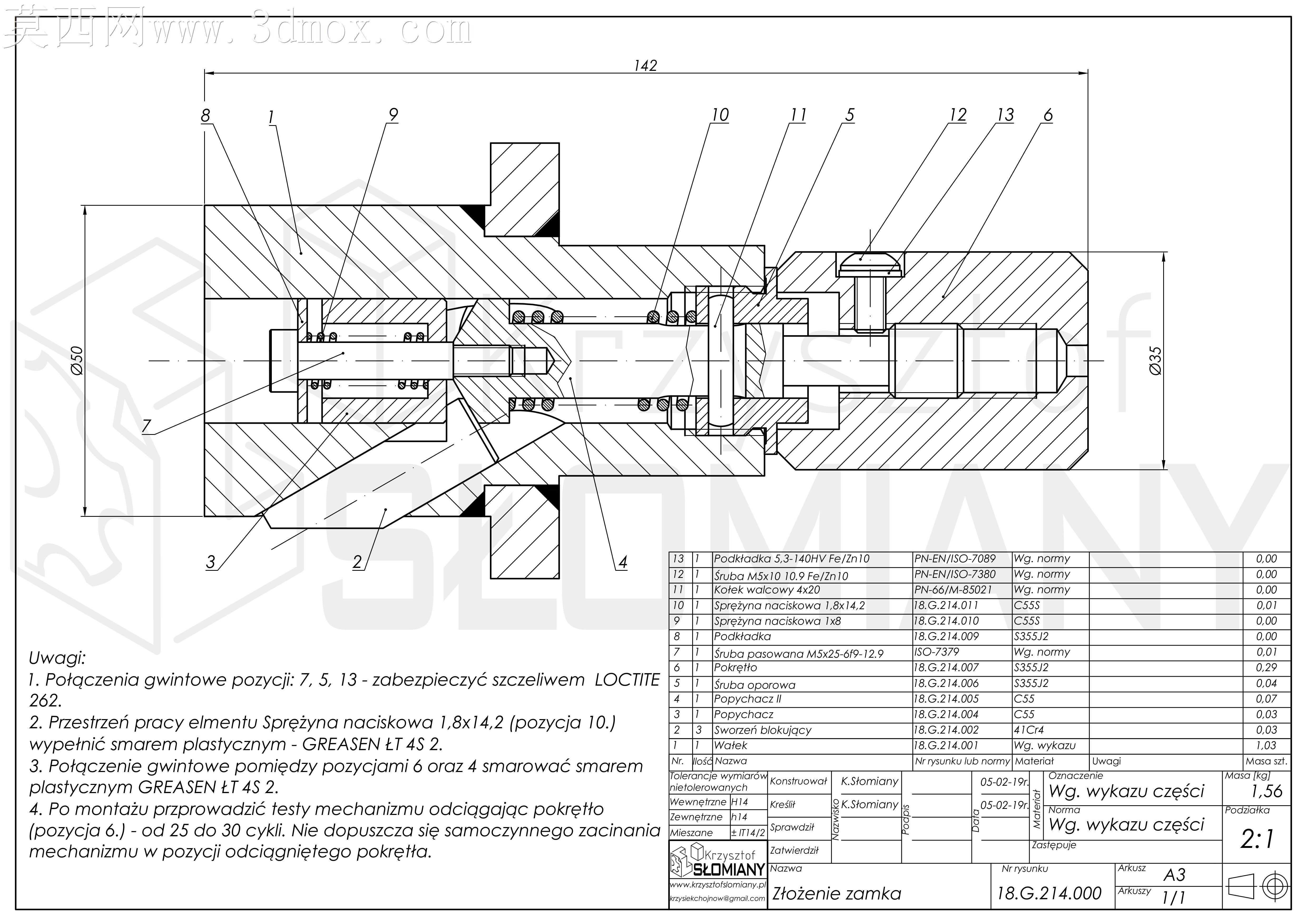

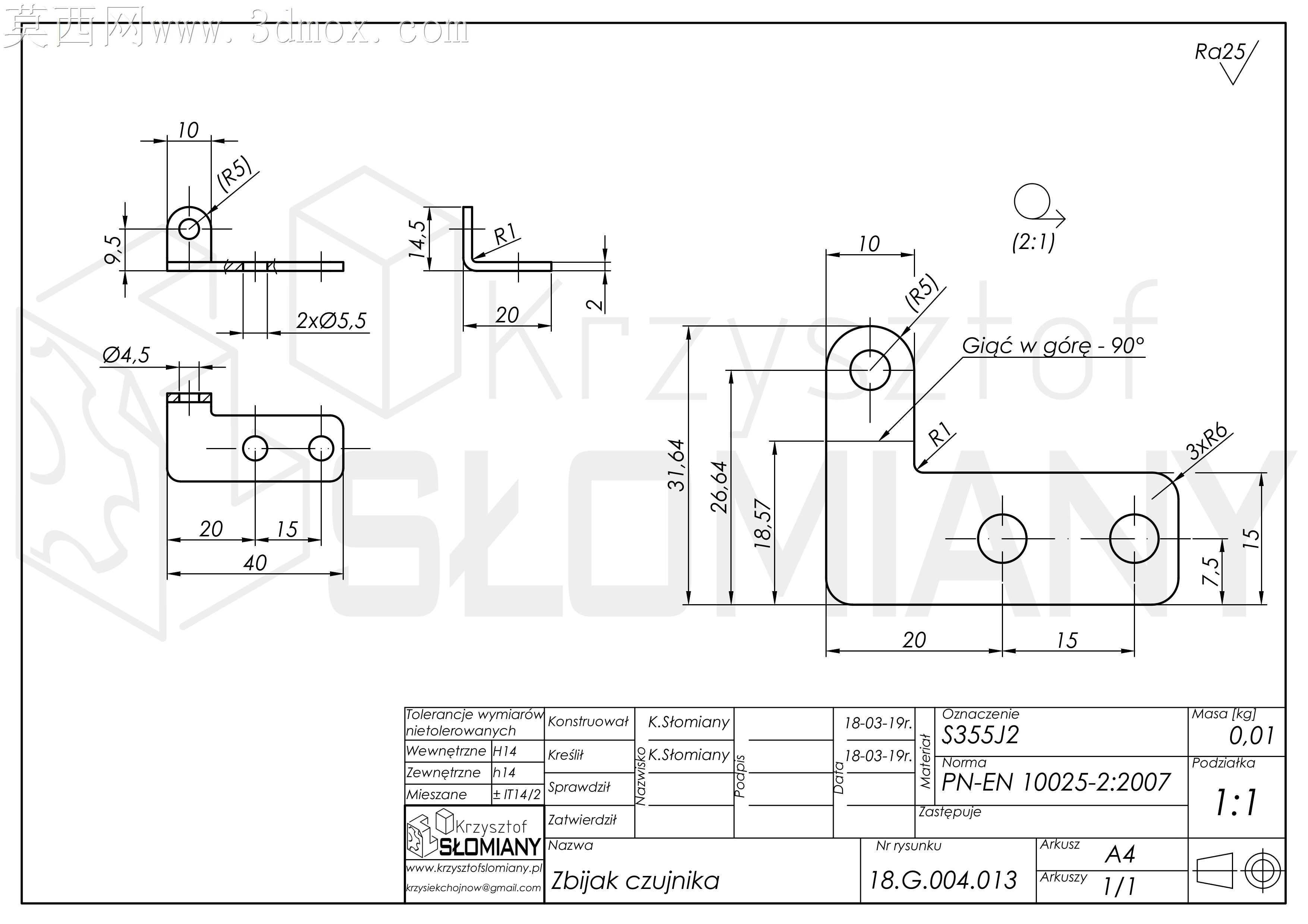

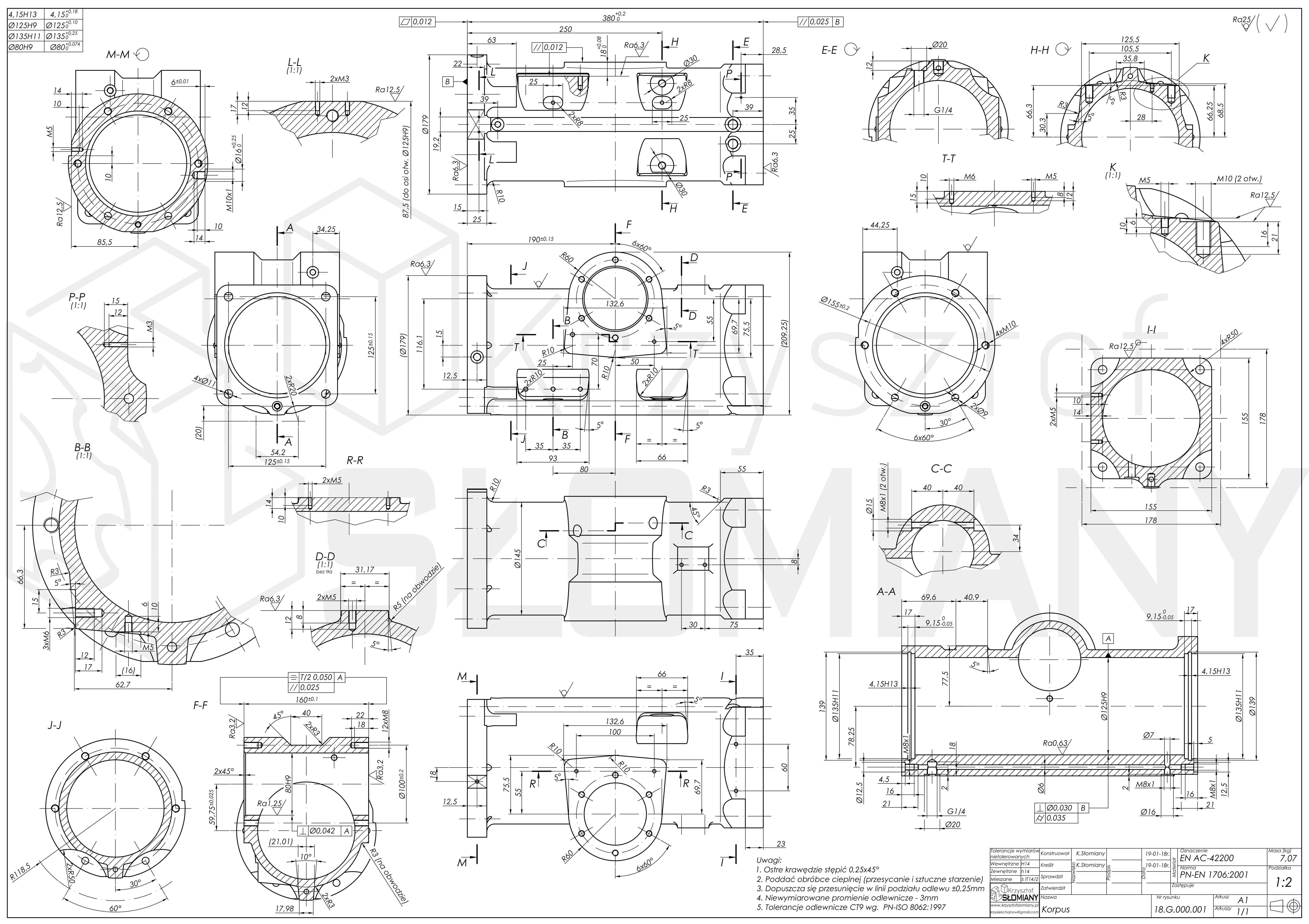

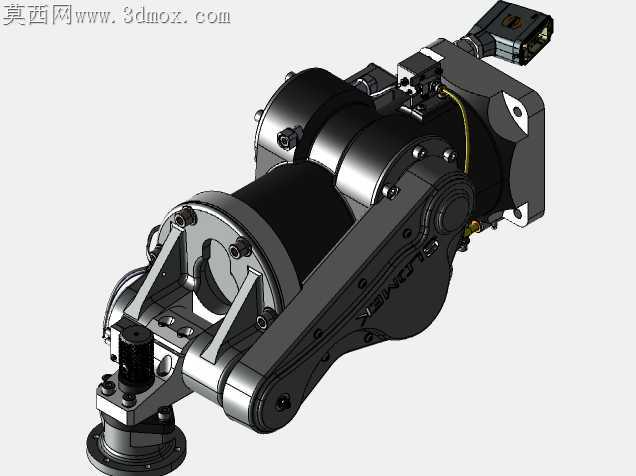

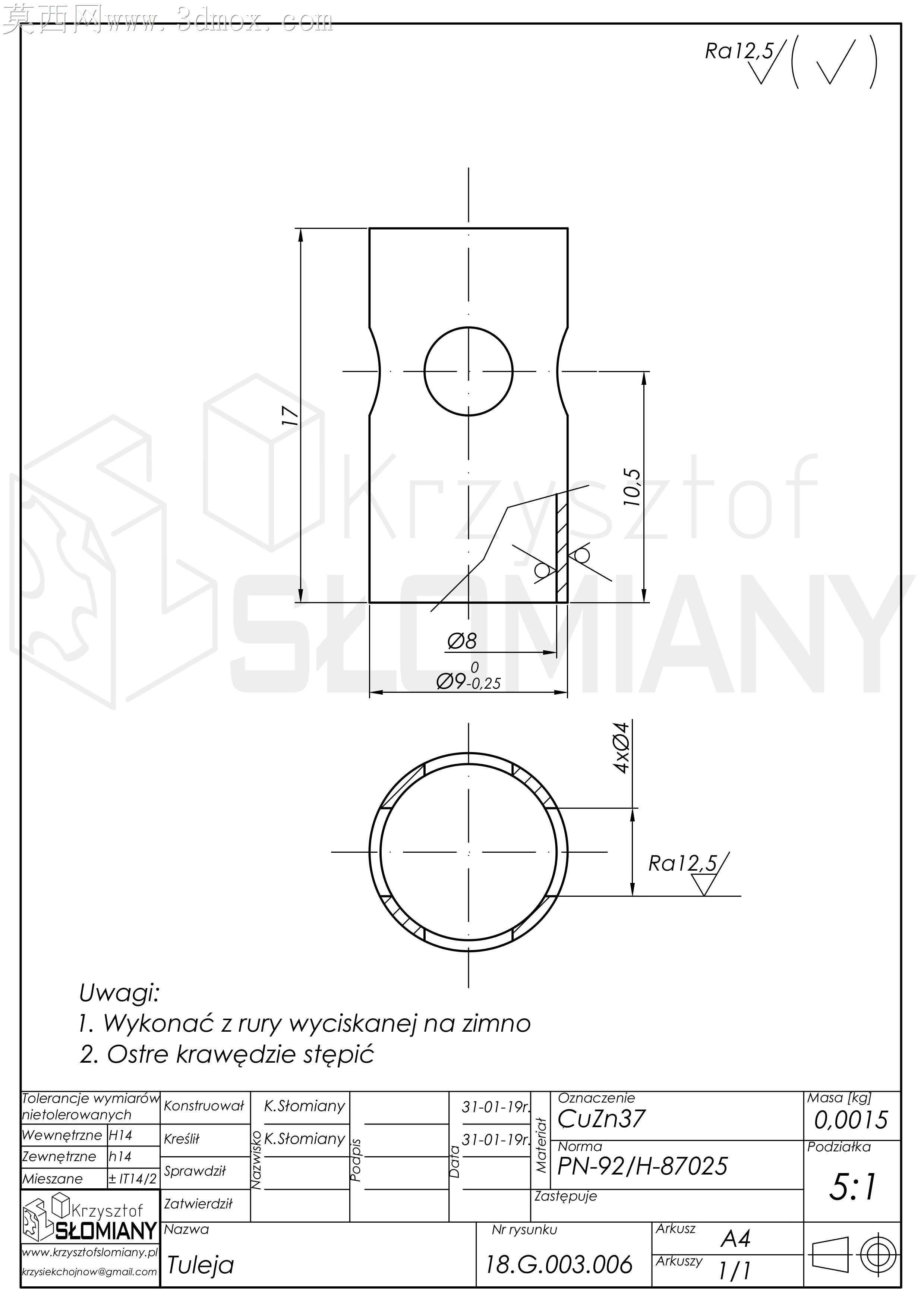

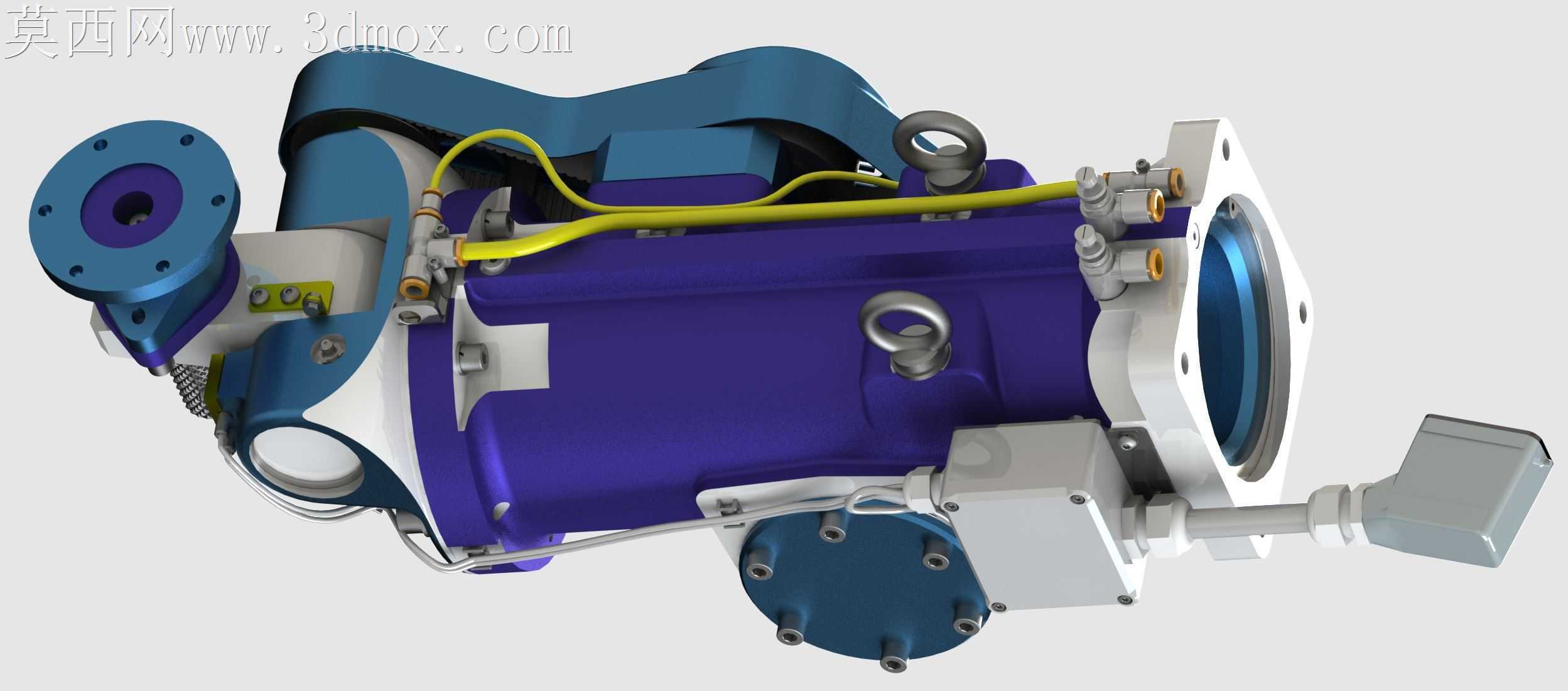

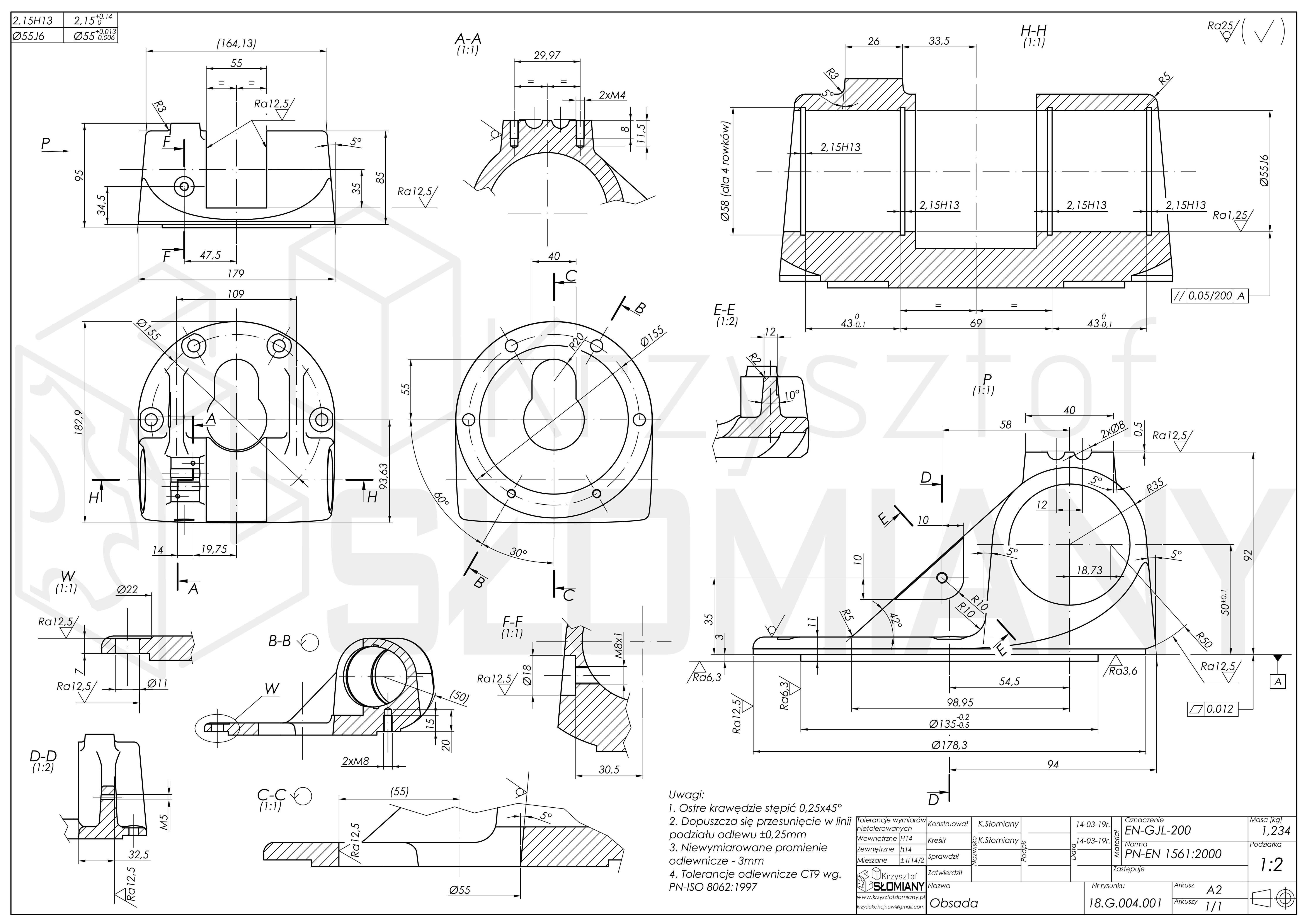

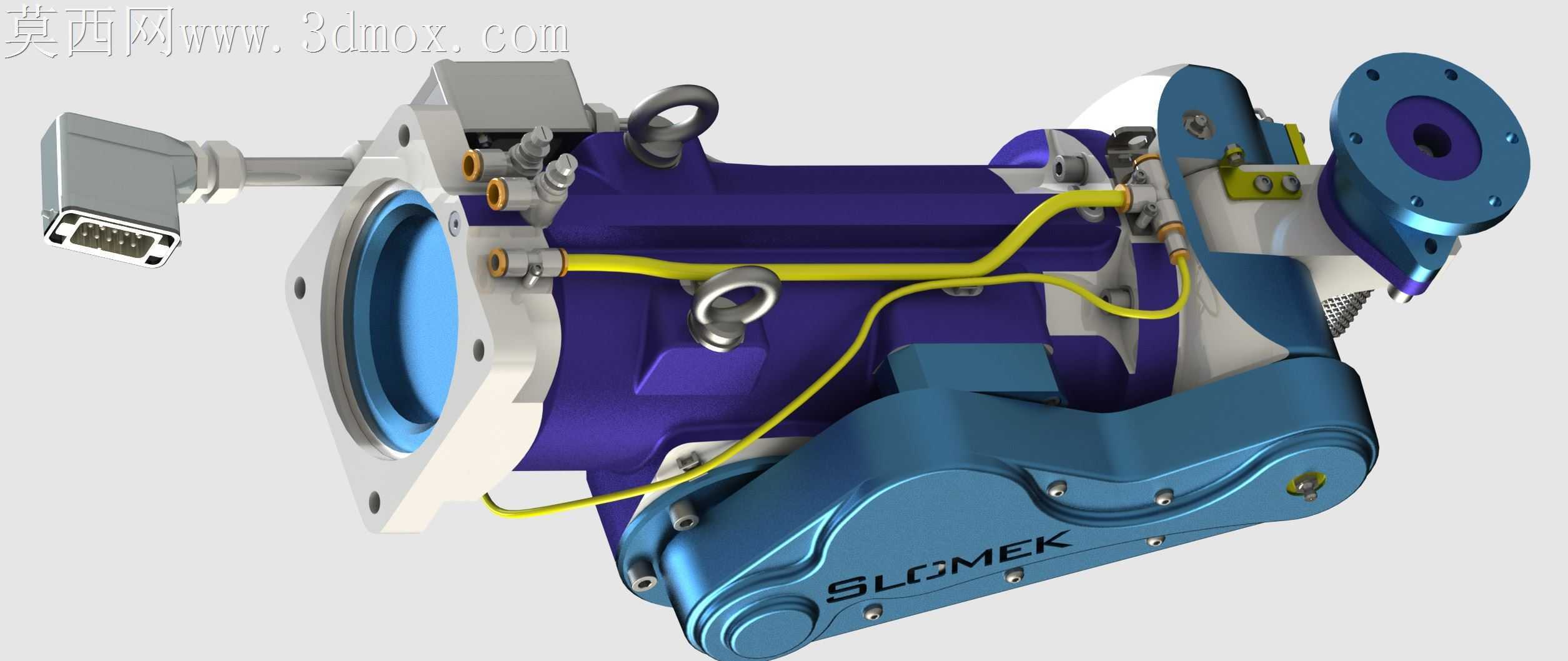

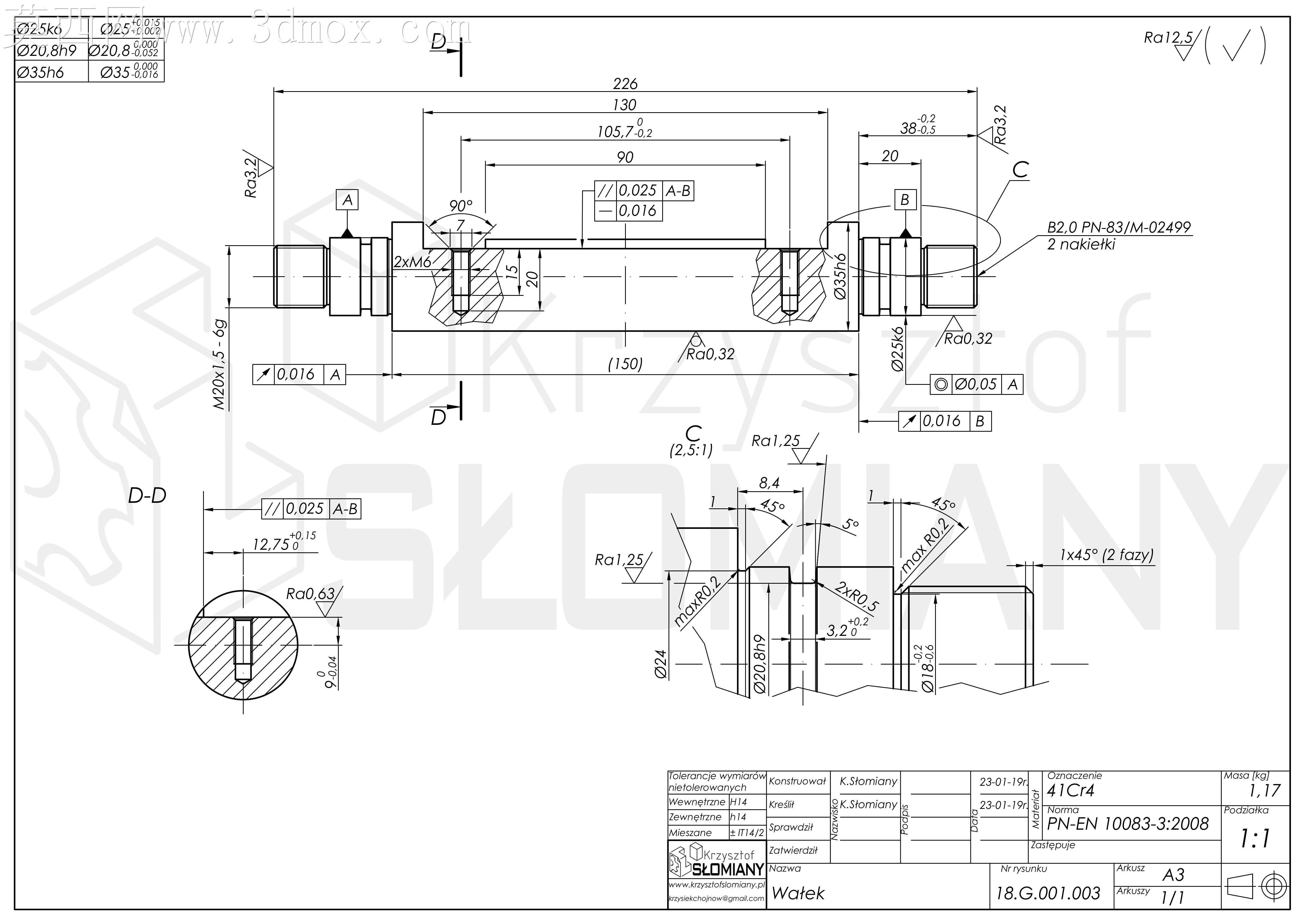

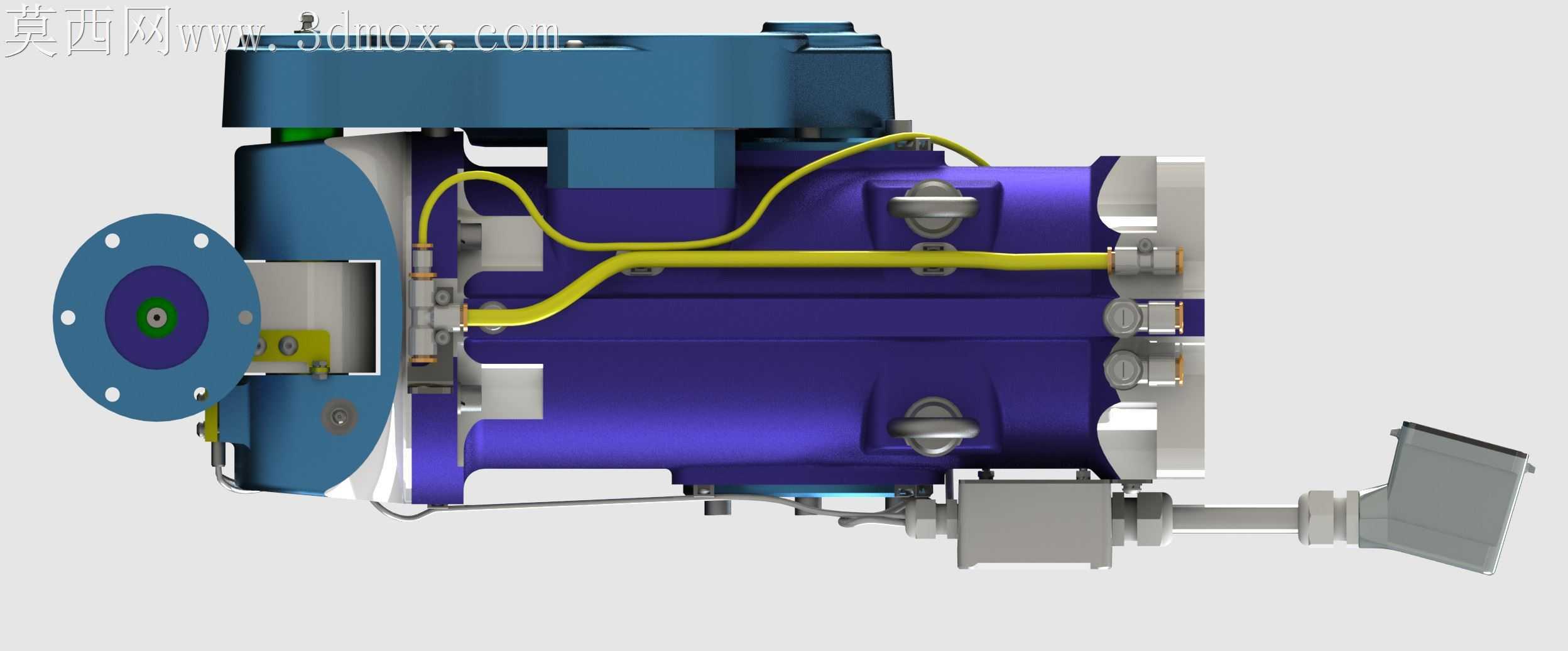

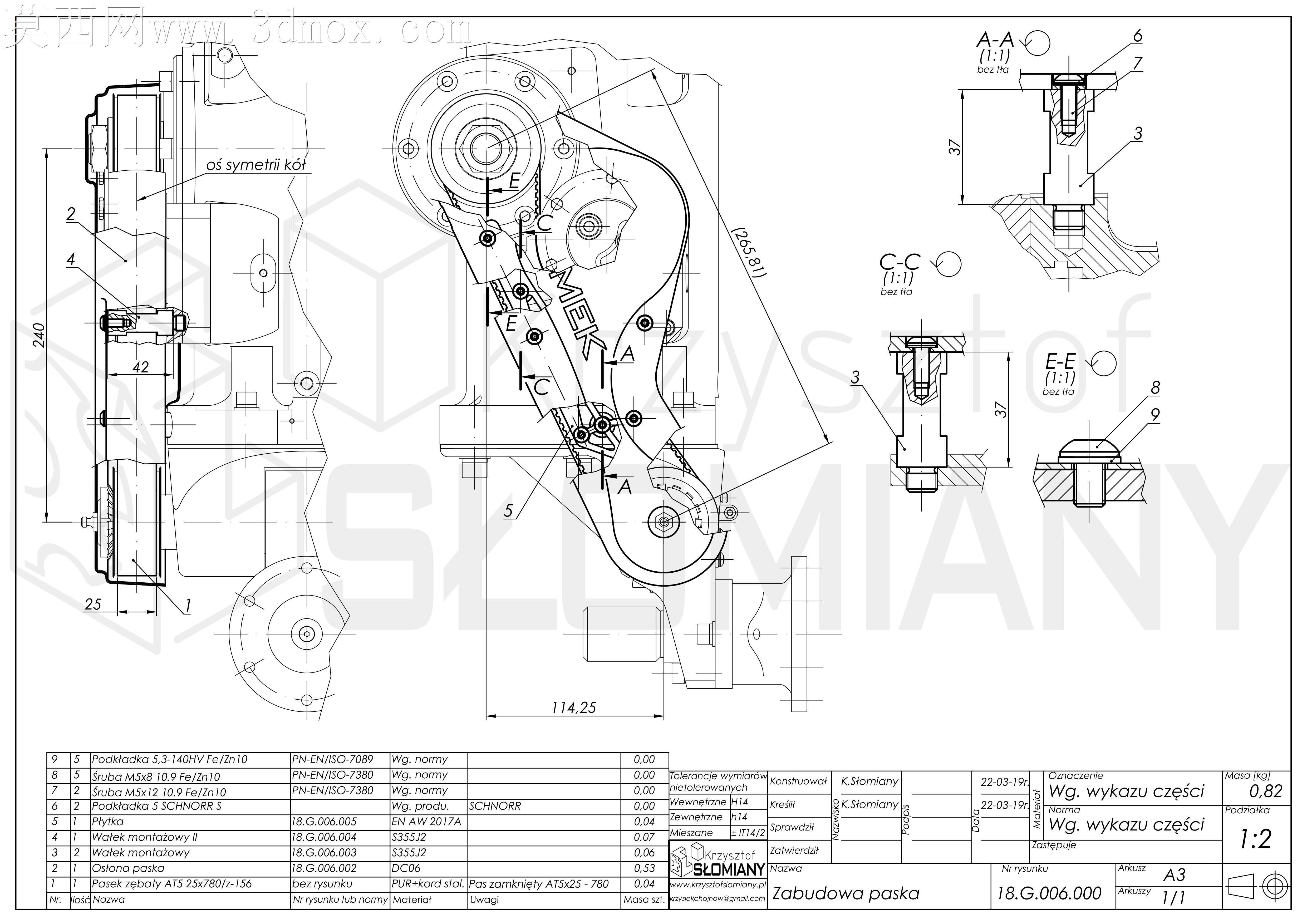

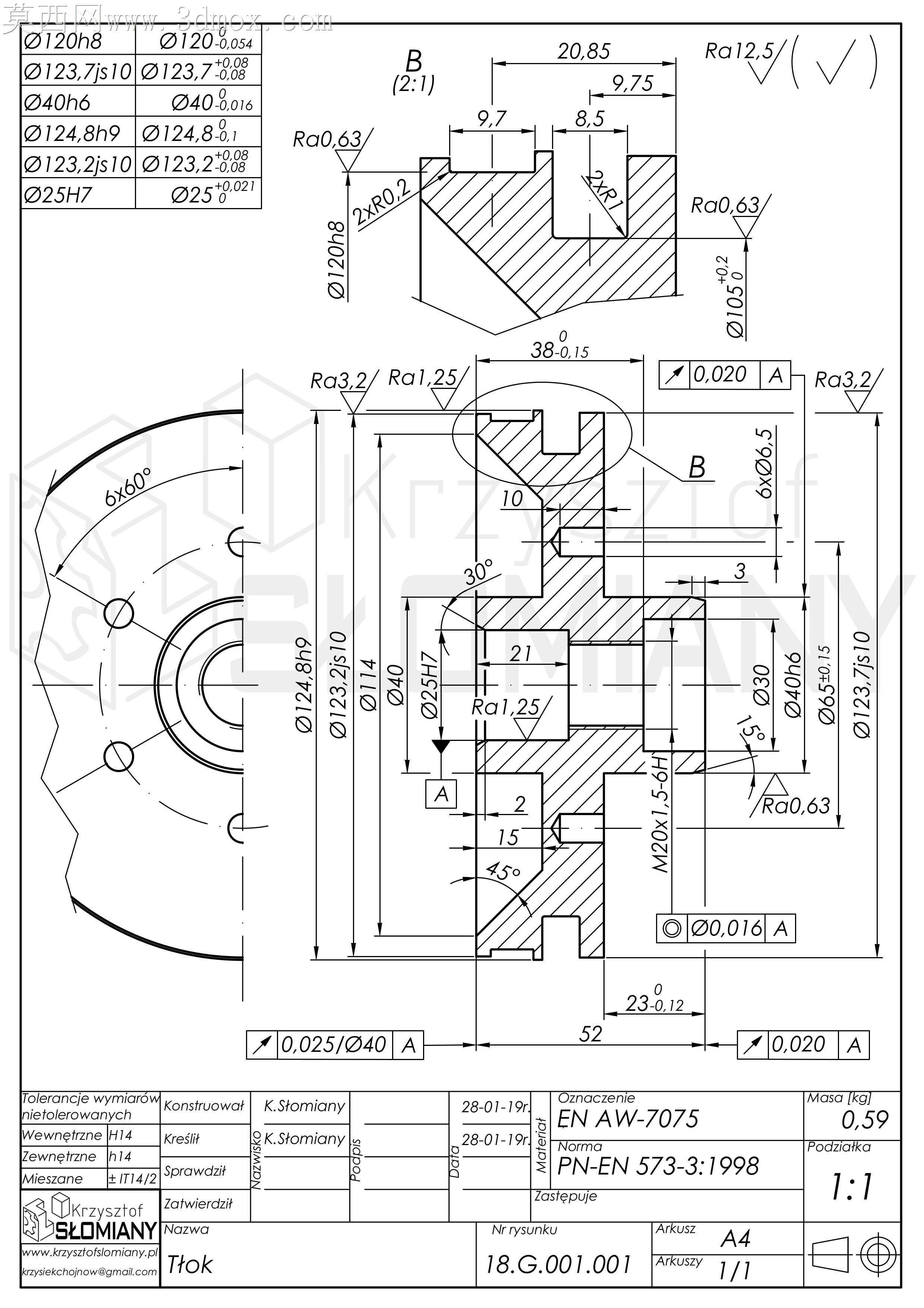

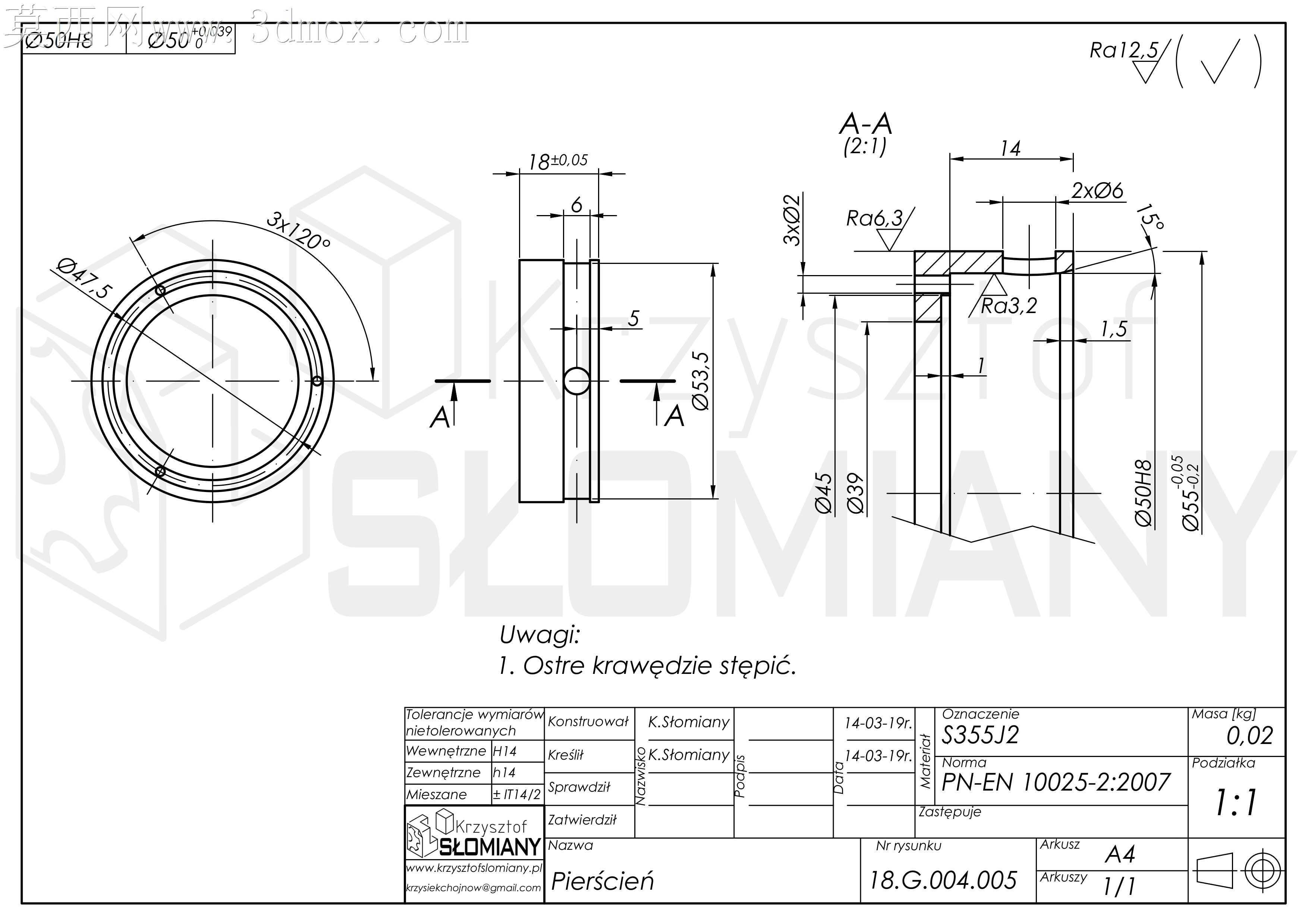

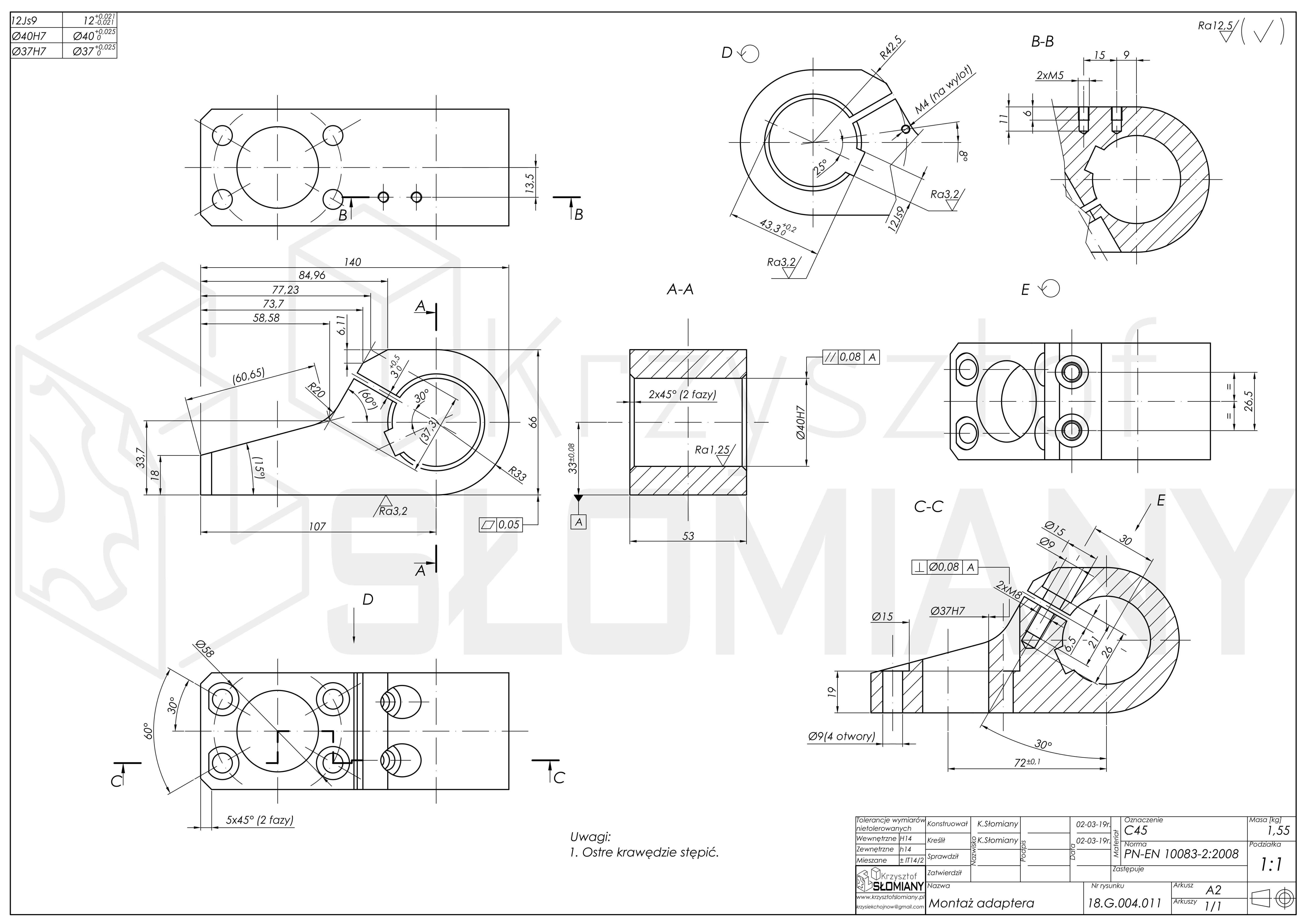

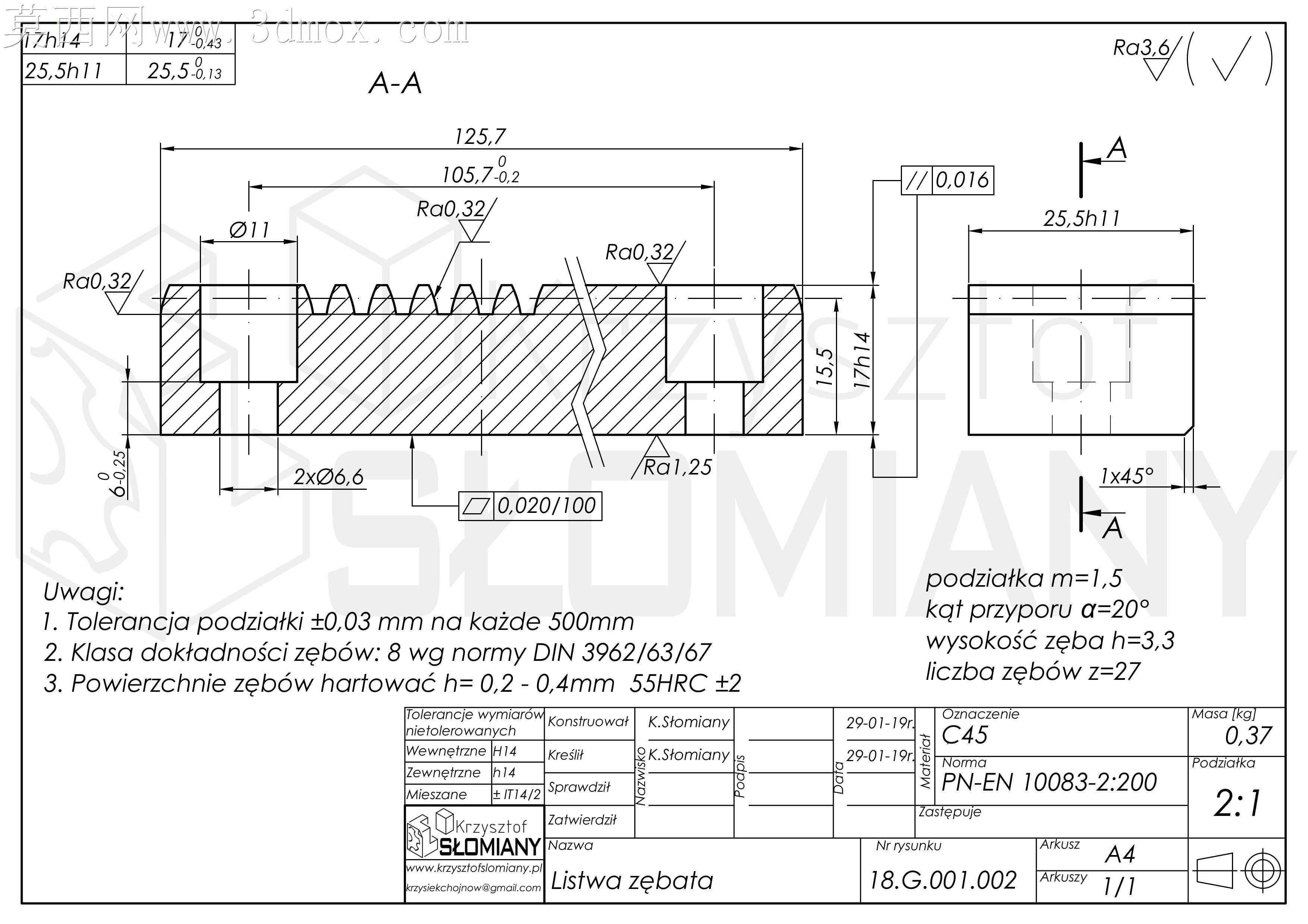

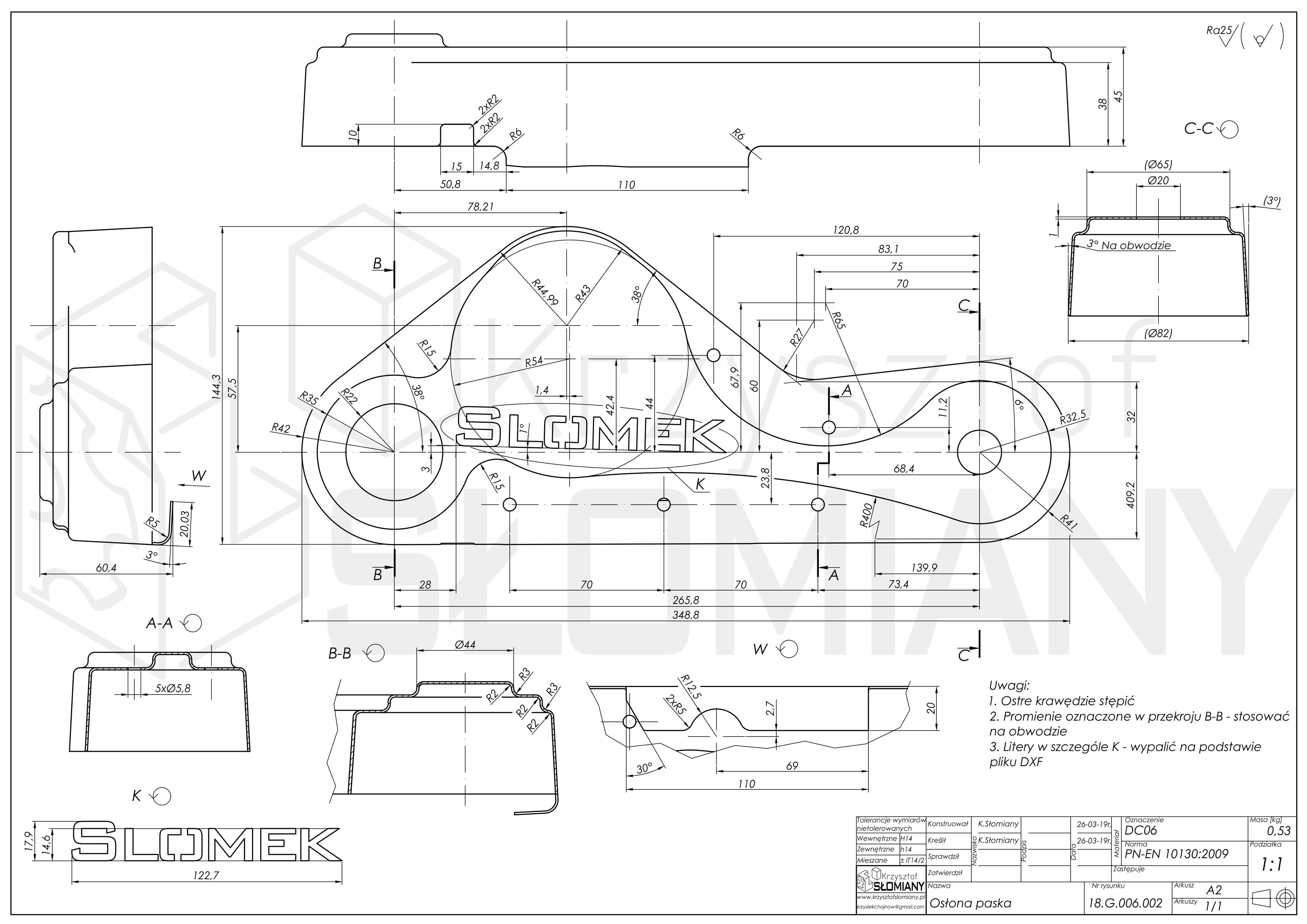

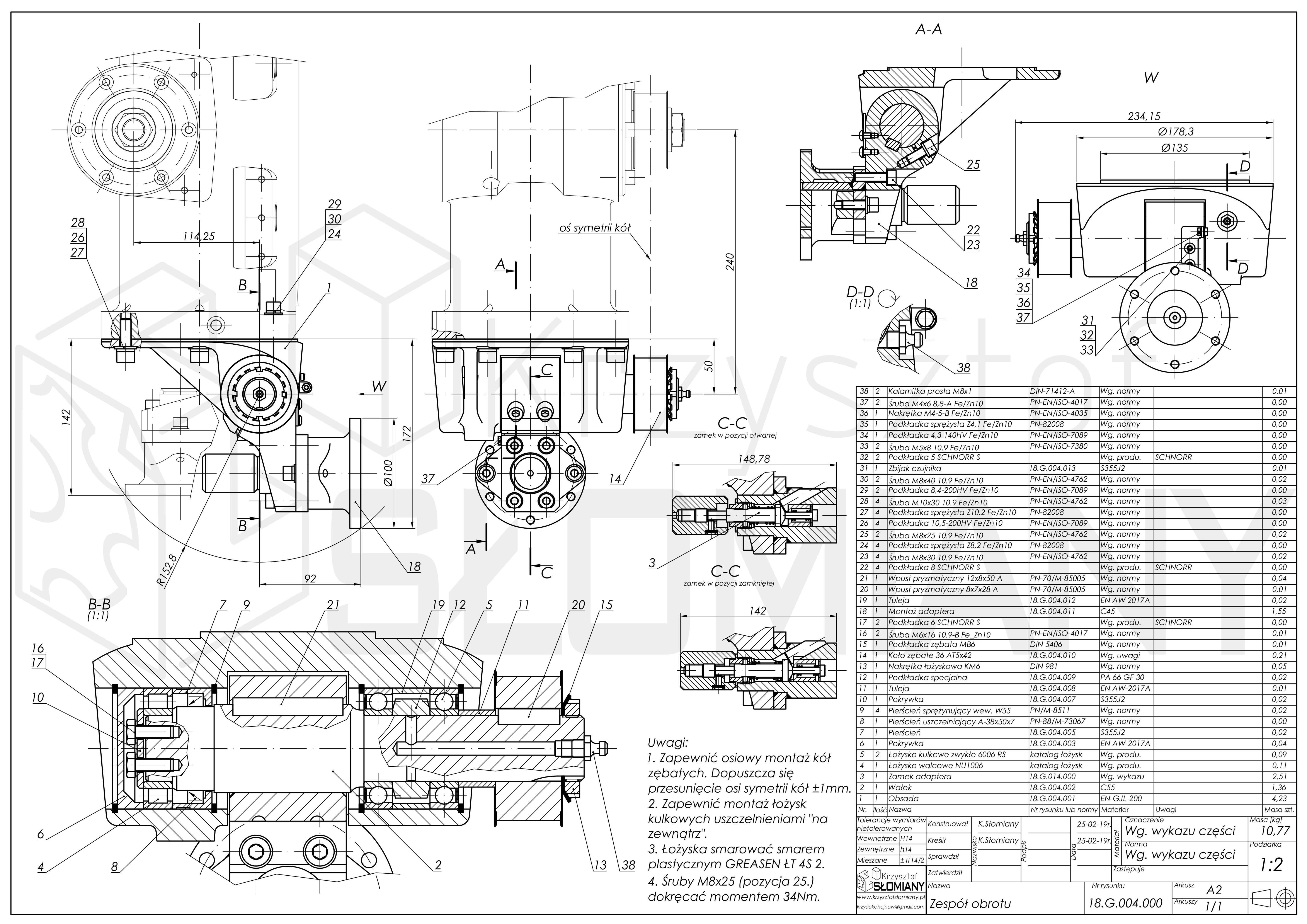

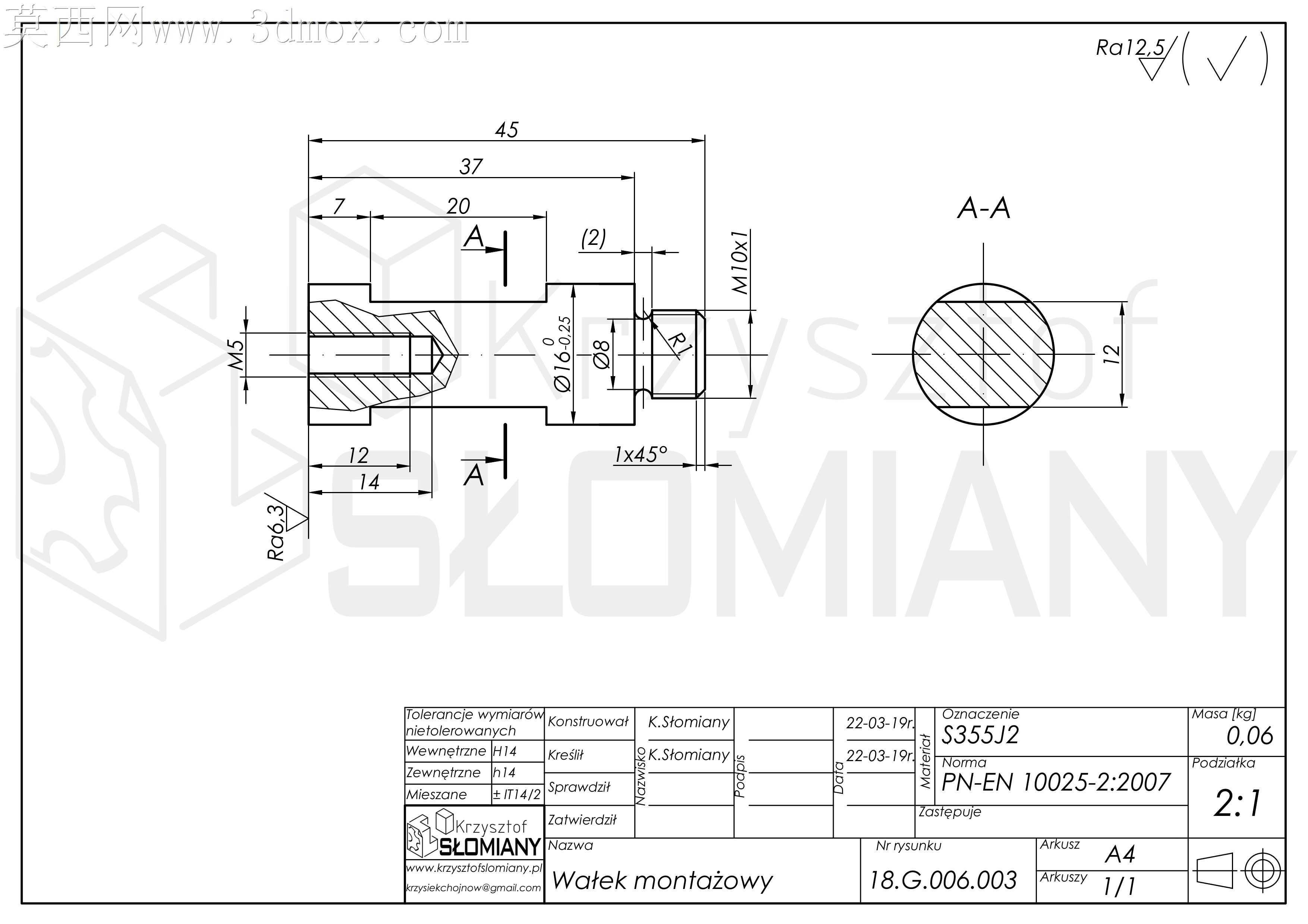

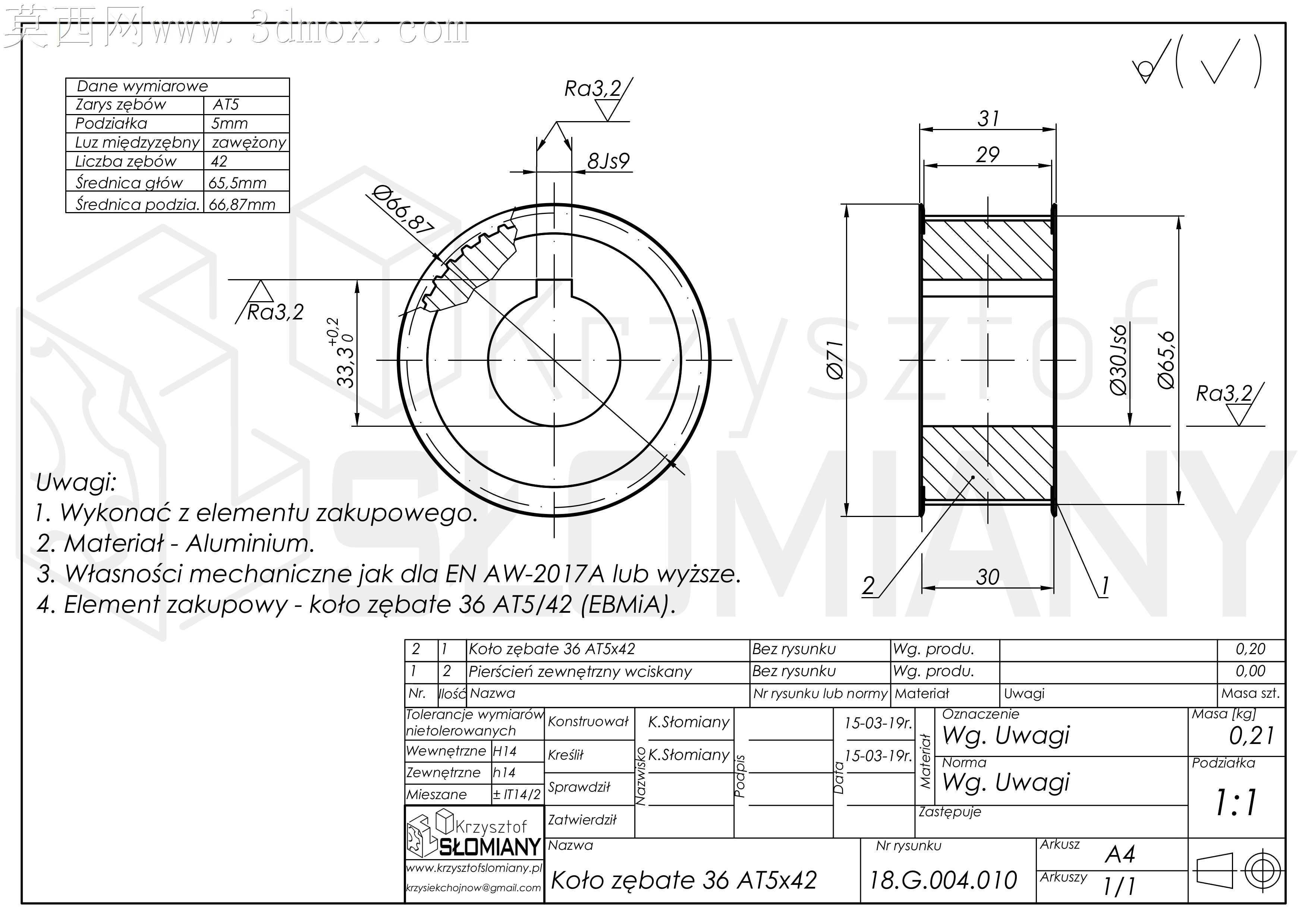

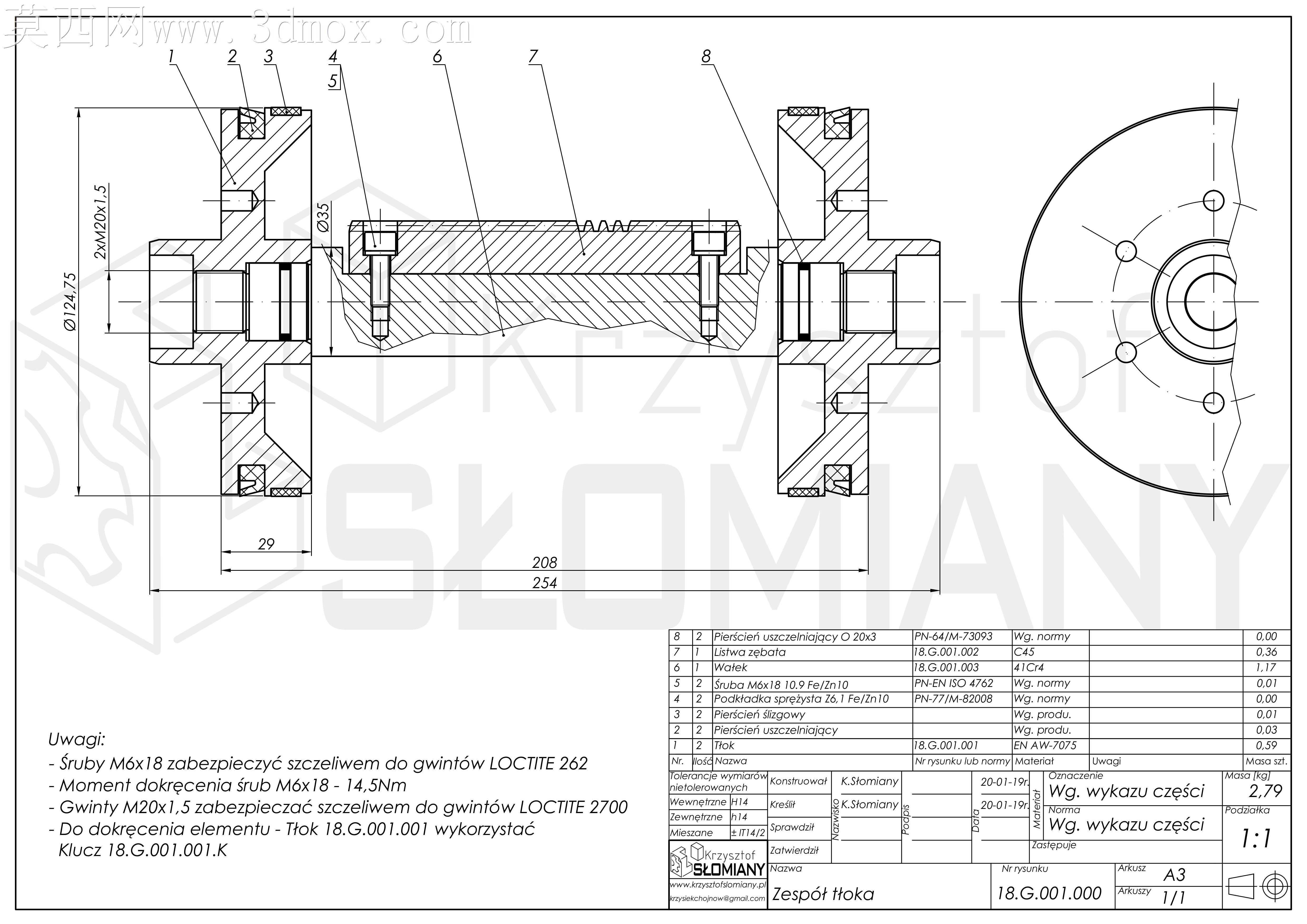

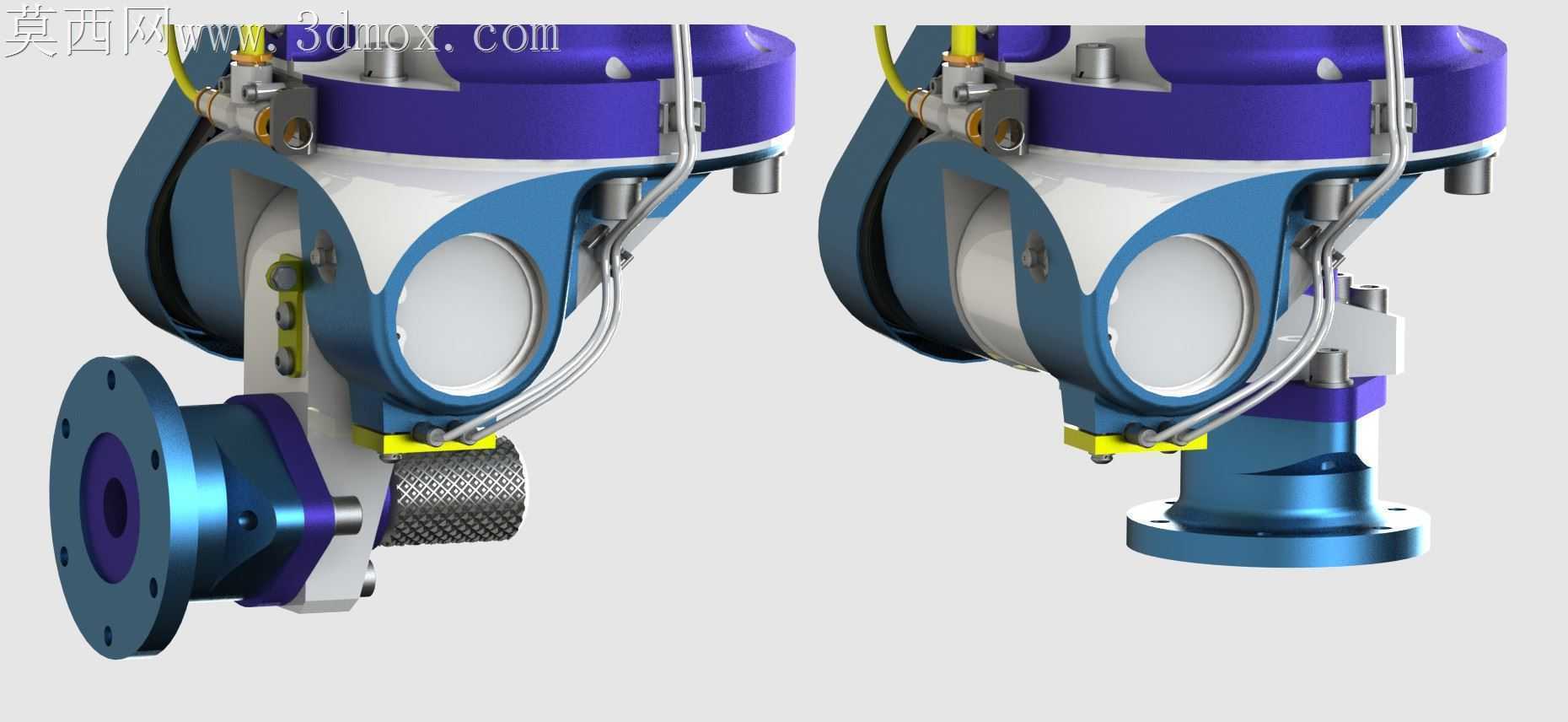

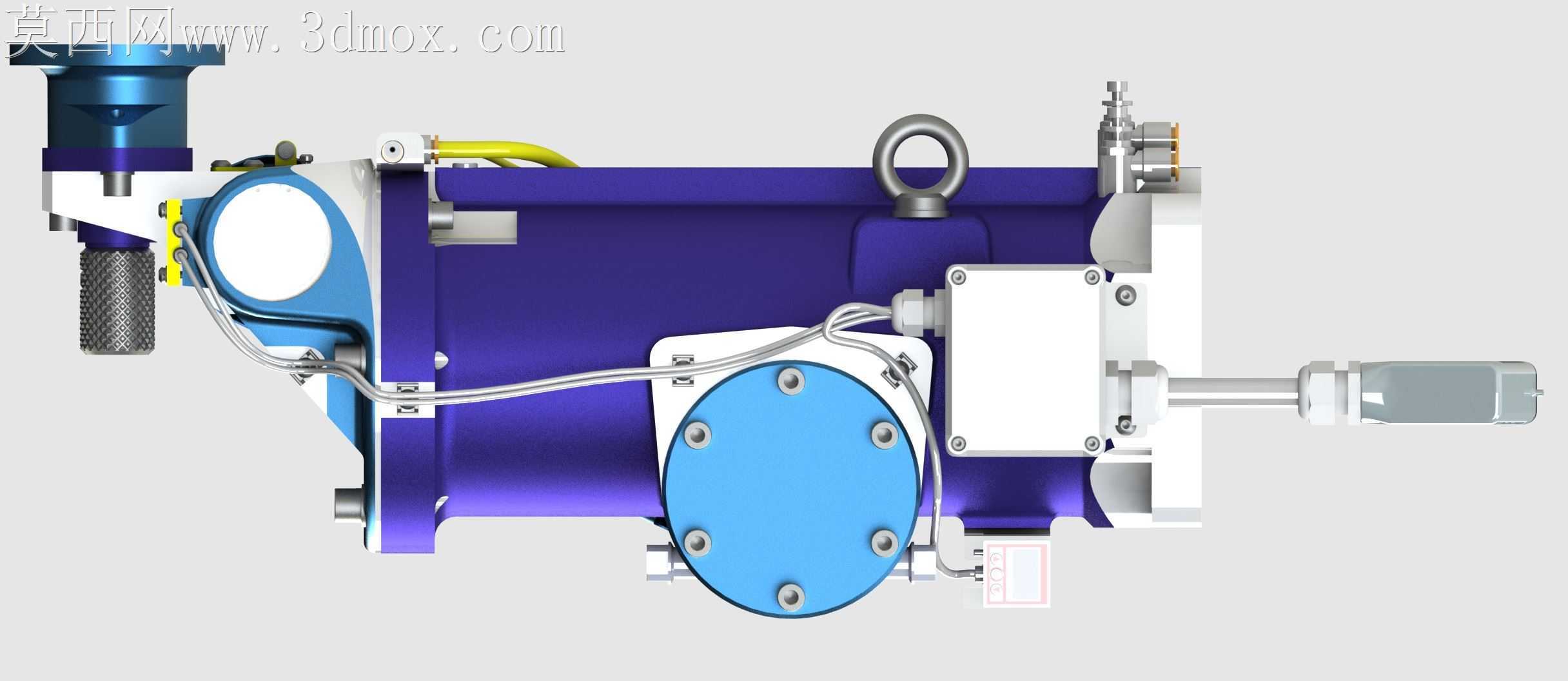

车间里常规气动翻转工位常碰到末端撞机、扭矩不足、传感信号误触发的糟心事，这款倾斜装置的结构设计刚好戳中这些现场痛点。90度旋转行程的末端限位没有做死挡块结构，而是留了微调螺纹副，装配时不用反复修磨挡块厚度，拧动调节螺钉就能适配不同工装的翻转终止位置，避免硬碰撞带来的气缸活塞杆窜动问题。磁传感器的走线没有走外露拖链，而是顺着壳体的内嵌线槽排布，黄色气管和传感线都卡在壳体预留的弧形槽位里，旋转过程中线缆不会和周边工装剐蹭，也不会因为反复弯折出现线皮破损，之前见过不少同类装置把传感器线甩在外面，用不到三个月就被夹断，这种内嵌走线的结构直接把线缆防护做在了本体上，省了后期额外加防护套的工序。高扭矩输出的结构藏在铰接关节处，蓝色摆臂的连接面做了加宽的轴承配合位，没有用单薄的销轴直接穿接，而是配了两个深沟球轴承分散径向载荷，气缸推力作用在摆臂上时，不会因为单点受力出现销轴变形，哪怕带载偏重的工装翻转，启动瞬间也不会有卡顿晃动感。壳体上的吊环位置选在了重心偏上的位置，吊装上线时不用额外找平衡，挂上去就能保持水平姿态，对接安装法兰时能省不少对位时间。法兰端的连接孔做了沉头倒角，拧固定螺栓时不会因为孔边毛刺刮伤螺栓镀层，也能让螺栓头完全沉进法兰面，不会突出干涉周边部件。气路接头选了直角快插式，接气管时不用弯折气管凑角度，插进去就能卡紧，后期维护换气管也不用拆周边部件。摆臂表面的加强筋顺着受力方向排布，没有做多余的装饰性曲面，既保证了摆臂的刚性，又不会因为多余结构增加整体重量，气缸负载能更多用在带动工装翻转上，而不是扛自身多余的重量。铰接处的密封件选了带防尘唇的密封圈，车间里的焊接粉尘、切削碎屑不会钻进关节缝隙里，长时间用也不会出现关节卡涩的问题，不用频繁拆开来清理换密封件。
