蜗轮行星组合传动齿轮箱概念设计

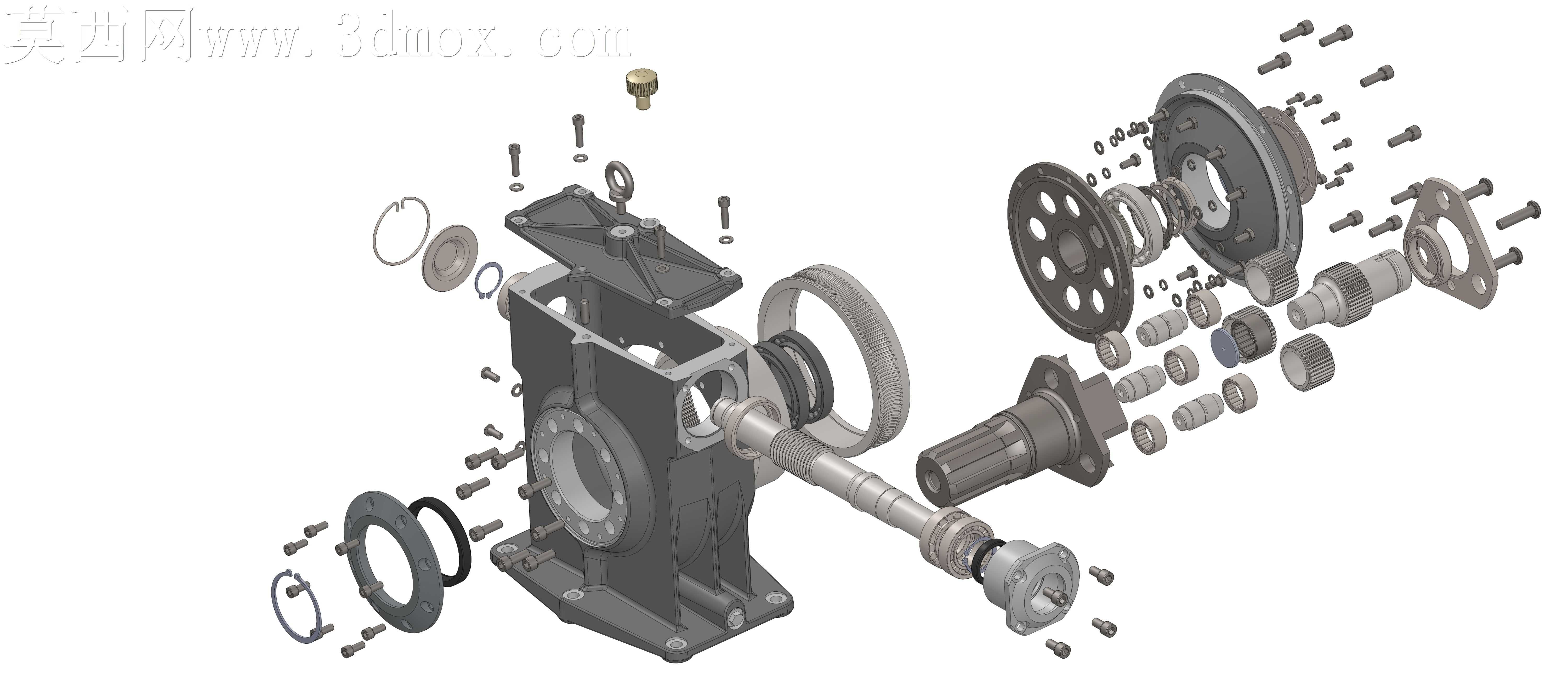

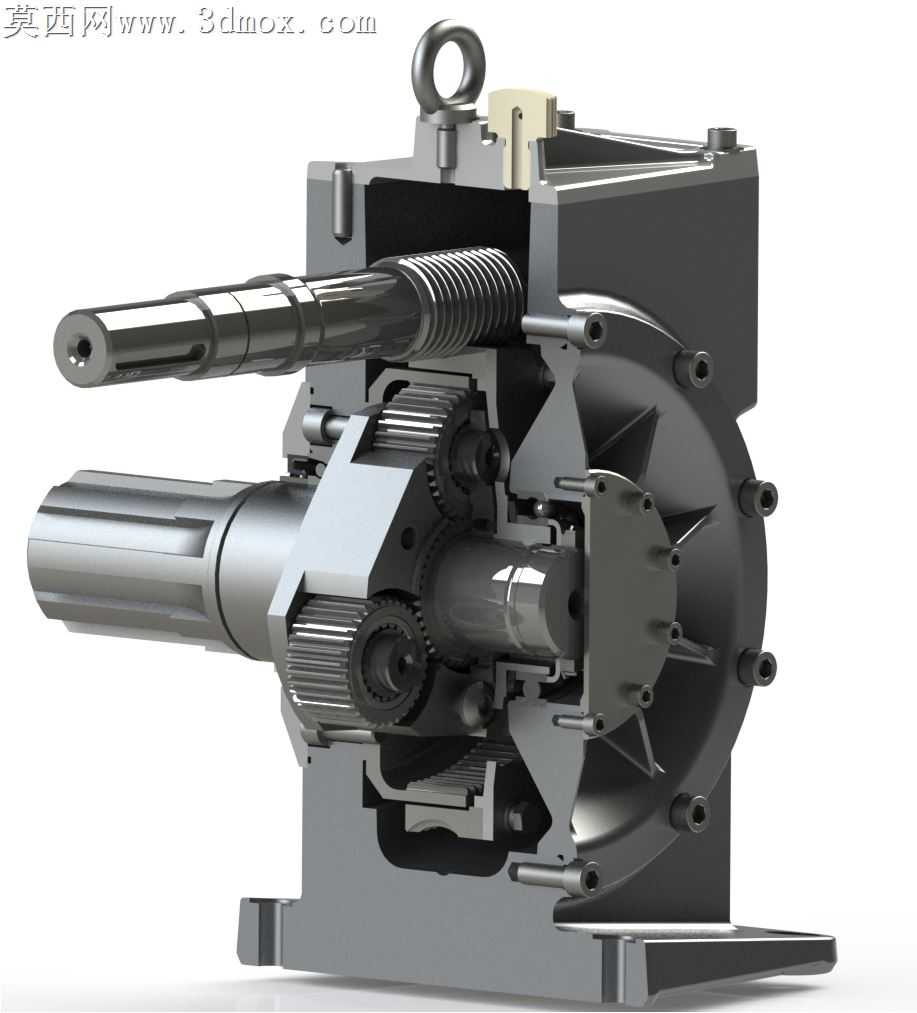

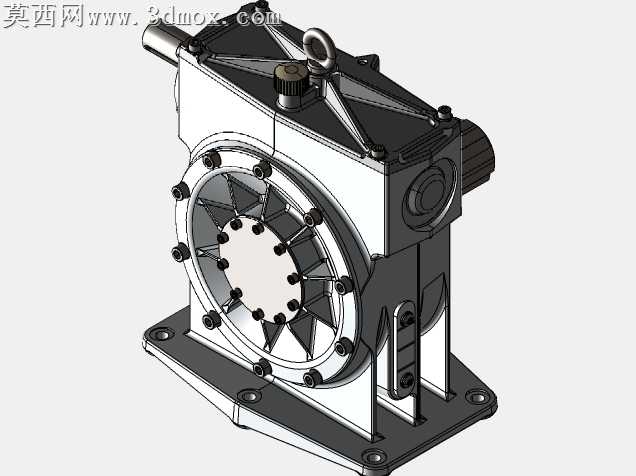

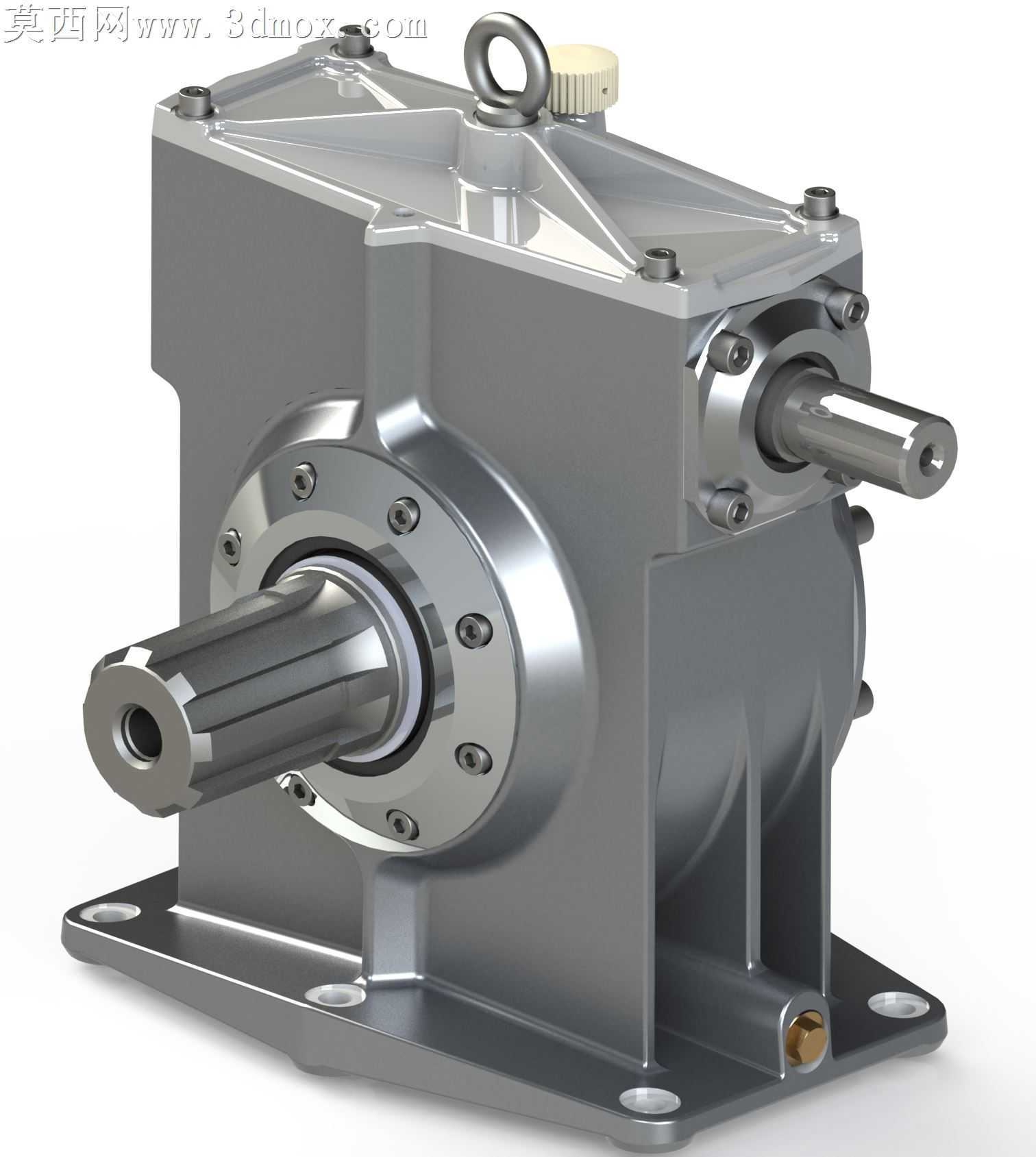

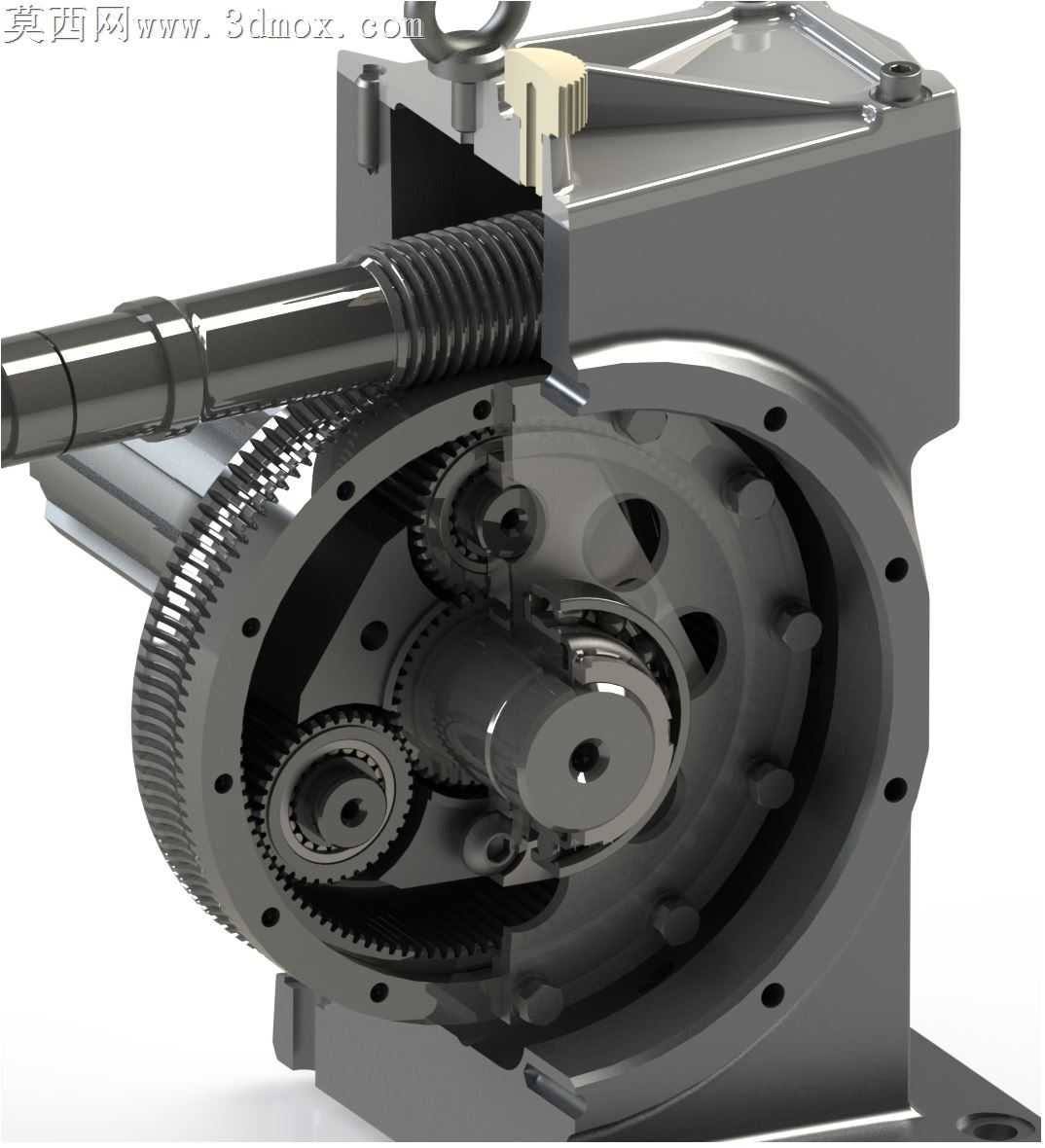

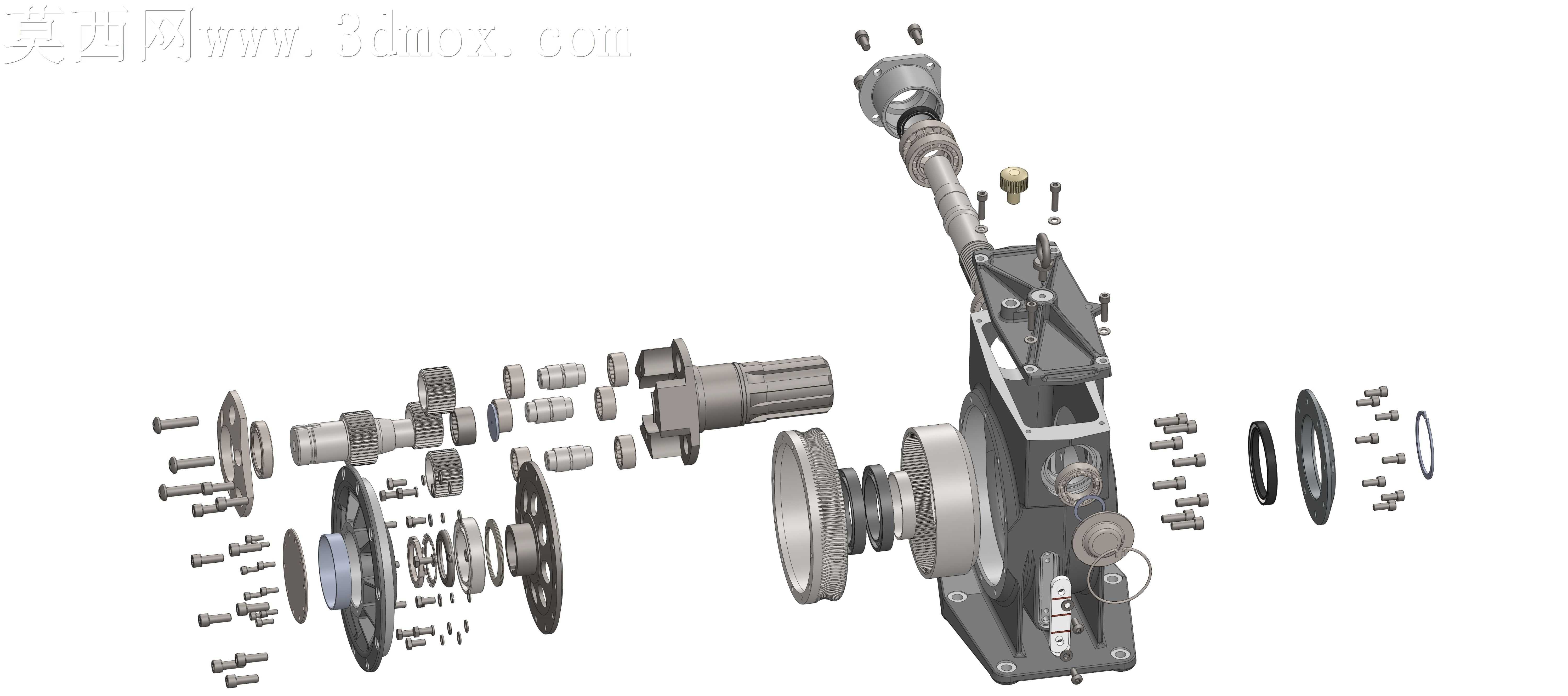

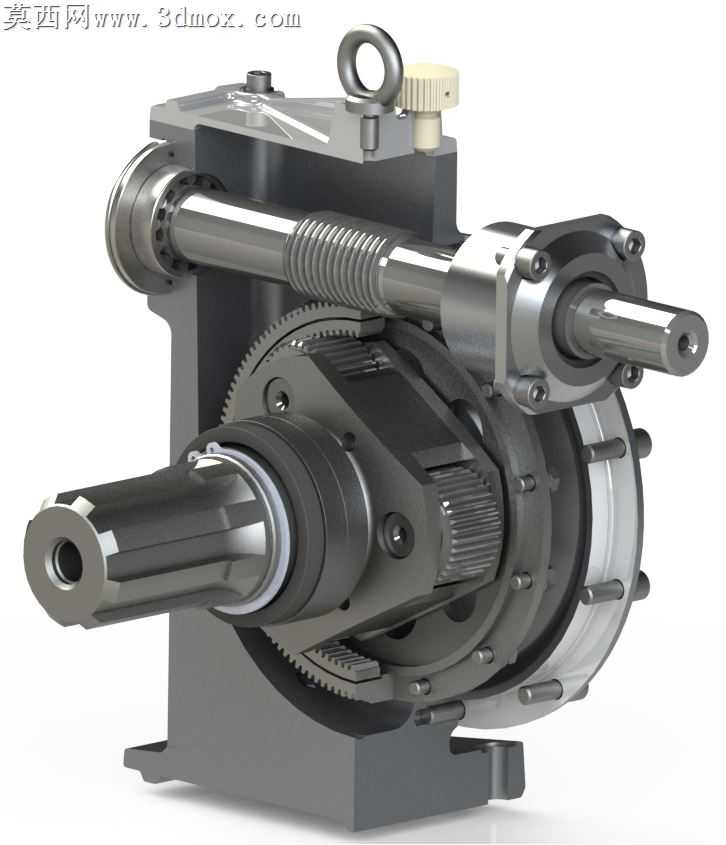

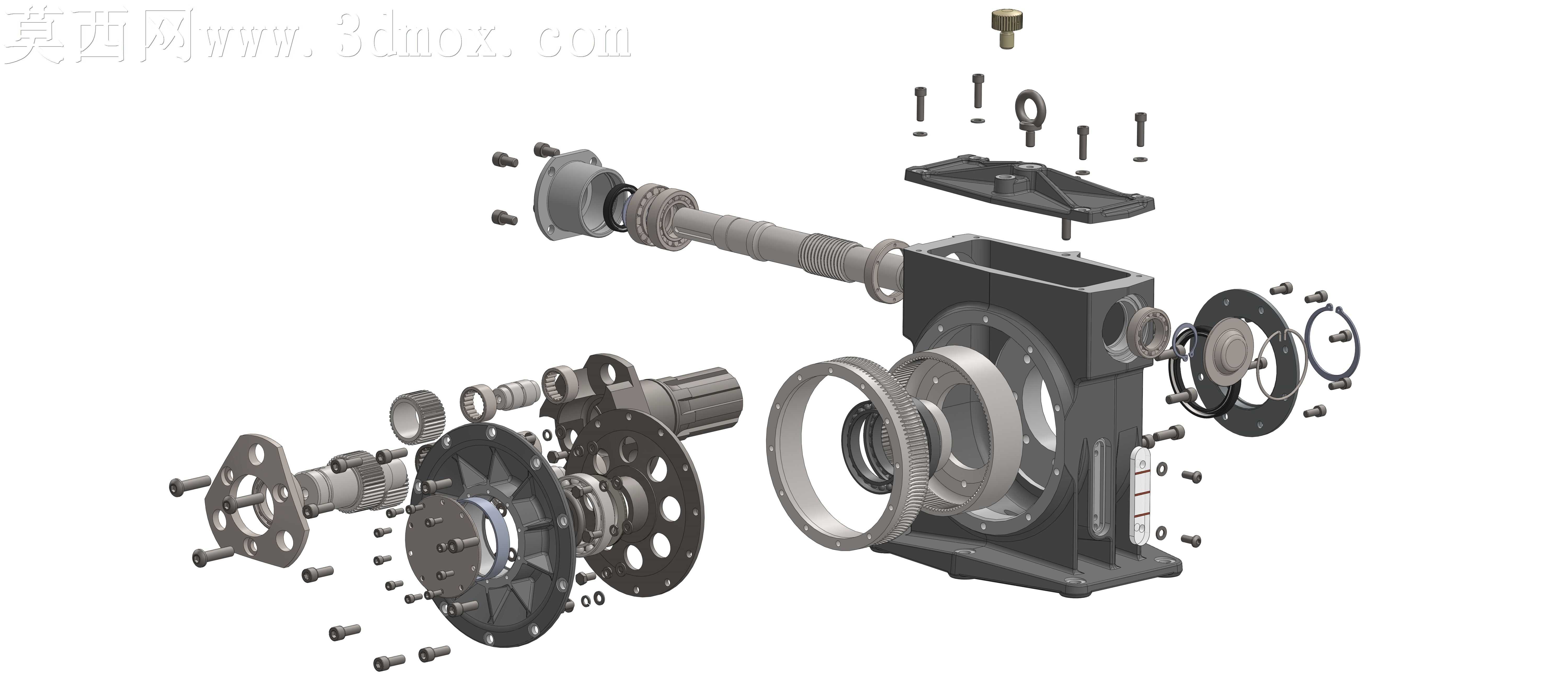

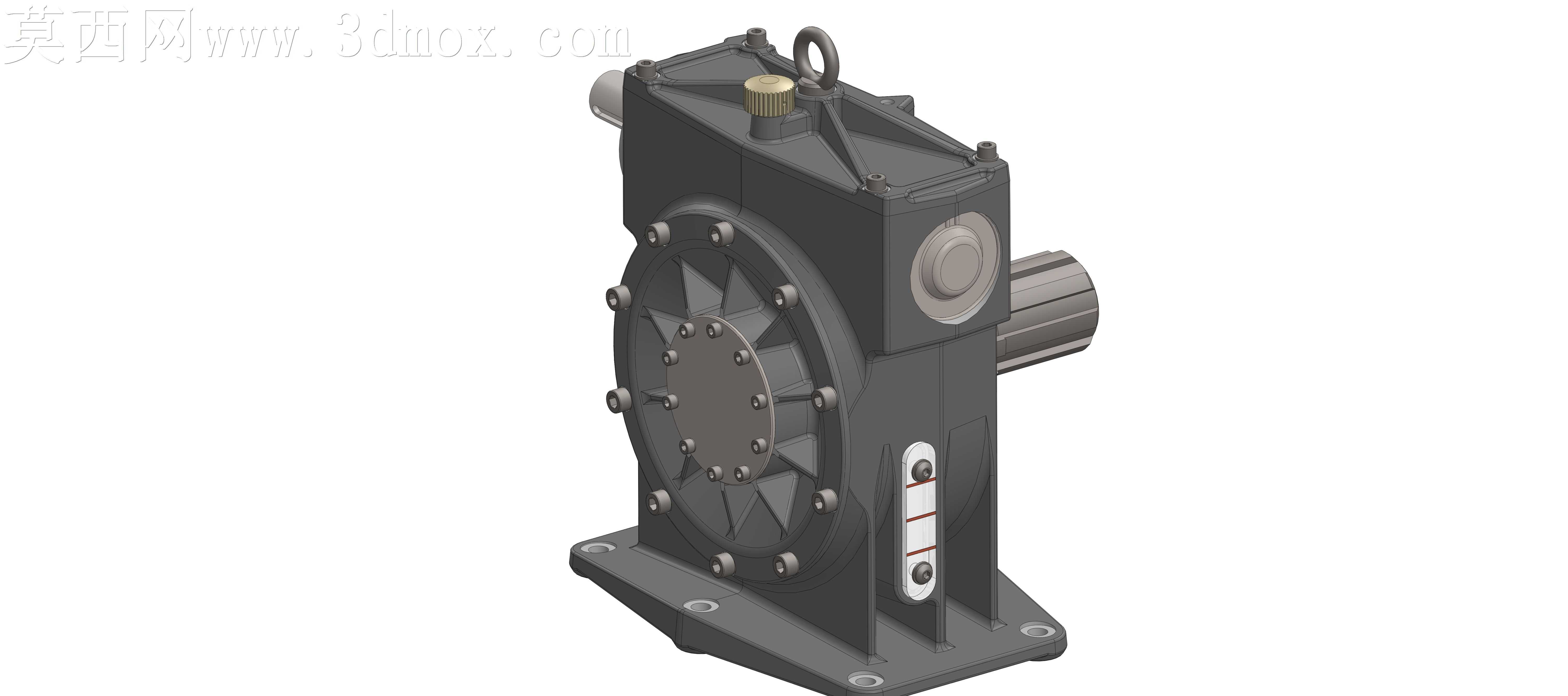

该作品为蜗轮行星组合式齿轮箱的概念三维设计，整体采用剖视展示形式清晰呈现内部传动架构，建模阶段以参数化特征构建各核心部件，首先完成输入侧蜗杆的螺旋齿形参数化建模，保证齿距、导程角等参数与蜗轮啮合的匹配精度，再依次构建行星轮系的太阳轮、多个行星齿轮、内齿圈以及行星架结构，每一个齿轮的齿廓曲线均按照渐开线齿形标准生成，确保传动啮合的理论合理性。箱体部分采用一体化铸造型腔的建模思路，预留输入轴、输出轴的轴承安装位，顶部设置吊环结构的安装接口，侧部设计端盖连接的法兰孔位，所有安装孔、定位销孔均按照机械设计标准的尺寸规范进行阵列排布，保证结构的可加工性。材质与渲染阶段，为不同部件匹配对应材质属性：传动轴采用调质合金钢材质，赋予金属磨砂加表面氧化发黑的质感，齿轮部件根据传动受力特性区分材质，行星轮与太阳轮采用渗碳淬火钢材质，表面呈现精磨后的金属光泽，箱体采用灰铸铁材质，赋予铸造表面的哑光颗粒质感，端盖、紧固件采用镀锌钢材的亮面金属质感，渲染时采用三点布光方案，主光源从侧上方投射突出齿轮啮合的结构层次，补光弱化箱体阴影区域，轮廓光勾勒整体外形边界，清晰展现内部传动链的排布逻辑。设计思路上采用蜗轮传动与行星轮系结合的复合传动架构，前端蜗轮蜗杆结构实现大传动比的一级减速同时具备反向自锁特性，后端行星轮系在紧凑空间内实现二级减速并均分载荷，有效提升齿轮箱的承载能力，整体结构在有限的安装空间内实现高传动比、高扭矩输出的设计目标，剖视视角的设计直观展现动力传递路径：动力从蜗杆输入，驱动蜗轮转动，蜗轮与行星轮系太阳轮同轴连接，动力经太阳轮传递至多个行星齿轮，行星齿轮沿固定内齿圈公转同时自转，最终通过行星架将动力从输出轴传出，各部件间预留合理的装配间隙，轴承位、密封位的结构设计符合常规机械装配的工艺要求，既满足概念设计的结构展示需求，也具备实际生产落地的结构参考价值。
