钣金结构模具箱承载定位工装设计

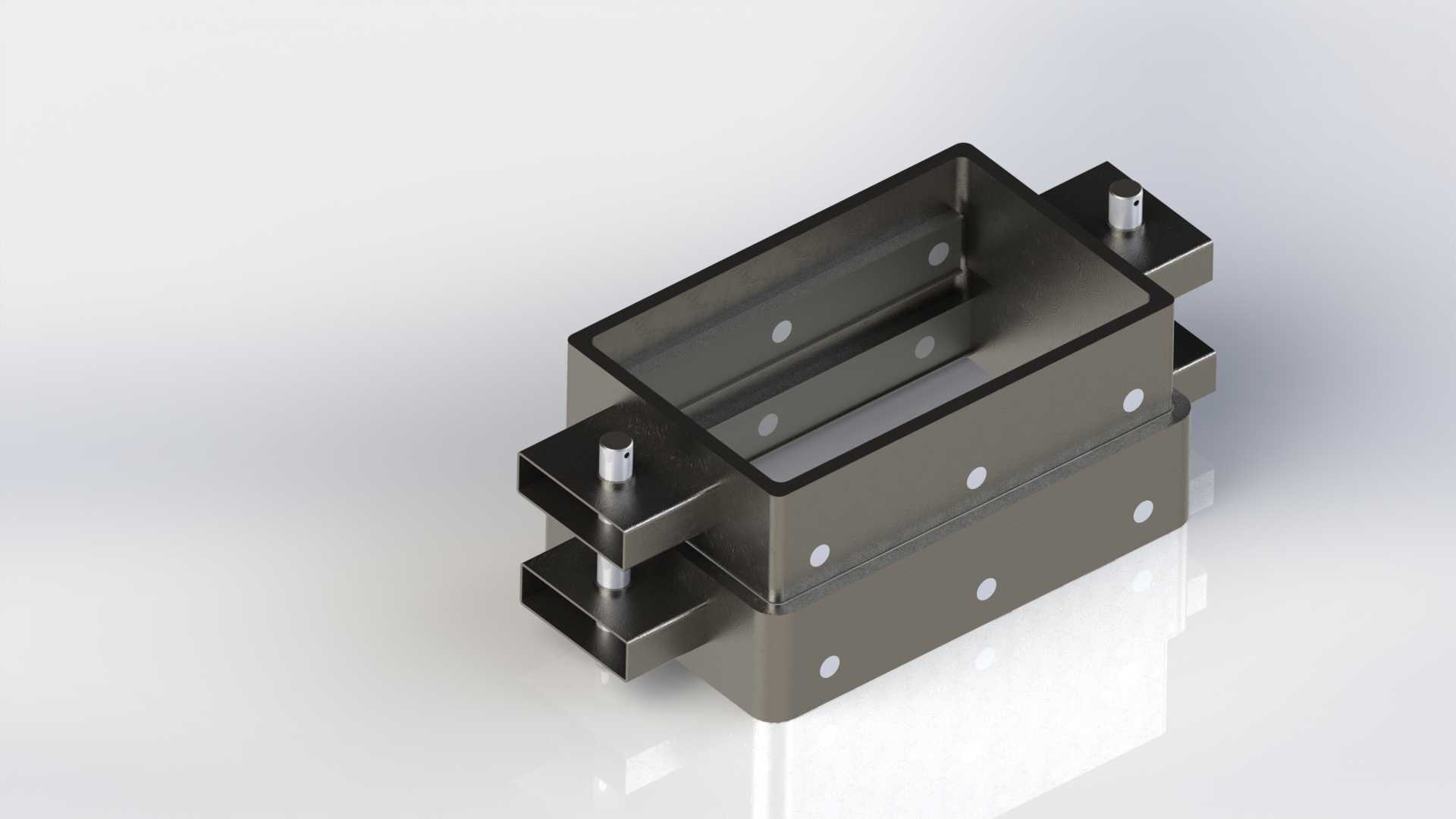

　　这套钣金焊接结构的模具箱，主要应用在冲压生产线的机旁工位、模具维修工段以及模具仓储转运环节，用来承托中小型冲压模具的上下模仁、镶件组，或是在模具拆装作业时提供稳定的支撑基准，避免模具精密配合面直接接触地面造成磕碰划伤。在实际冲压车间的日常运维场景里，这类工装往往承担着机旁临时存放、维修作业支撑、短距离周转的多重作用，相比通用型的平板工作台，它的围边结构可以防止模具零件在放置或移动过程中滑落，两侧伸出的导向轴结构，既可以作为吊装时的对位基准，也能搭配车间通用的起重吊具实现快速起吊转运，不需要额外捆绑吊点，减少吊装作业的准备时间。

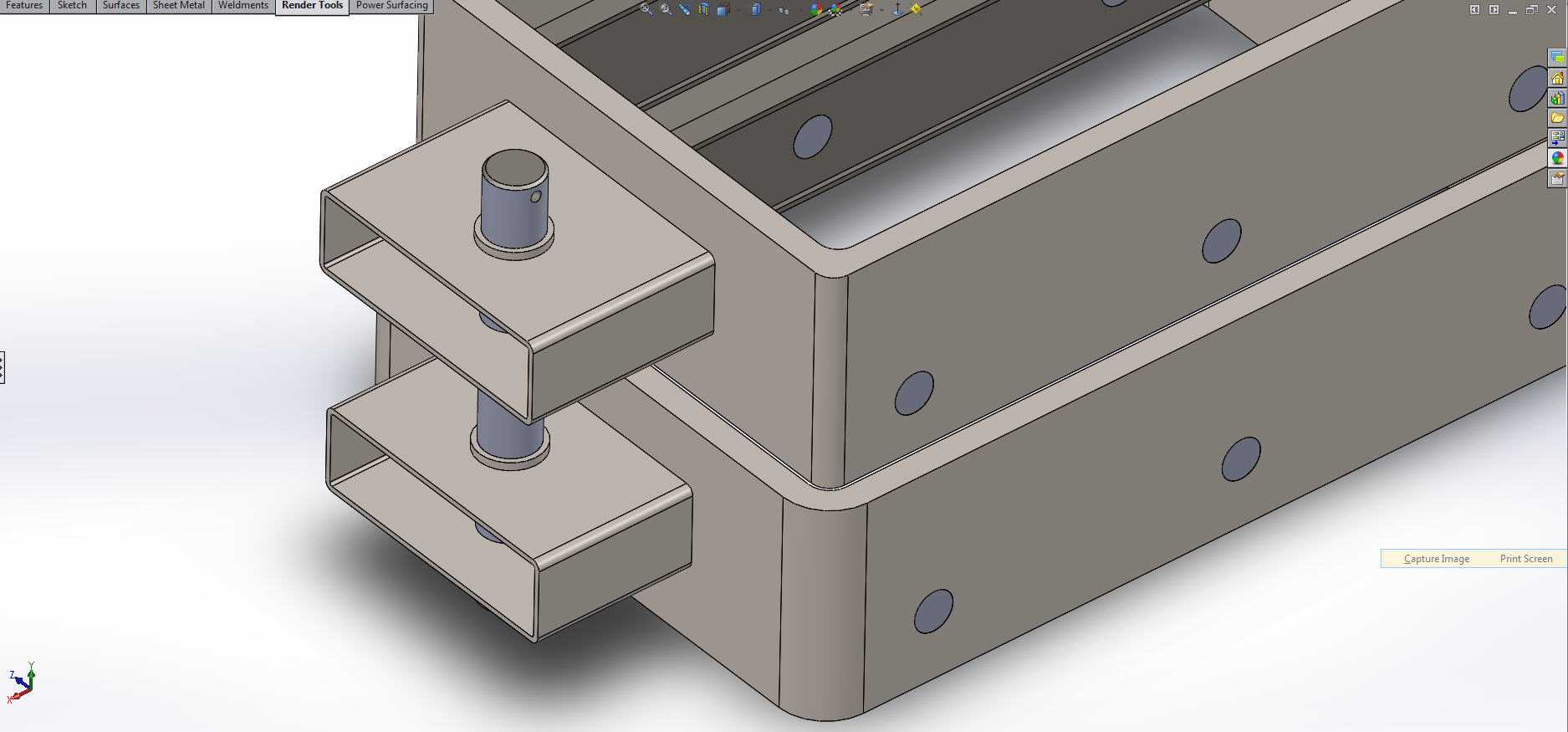

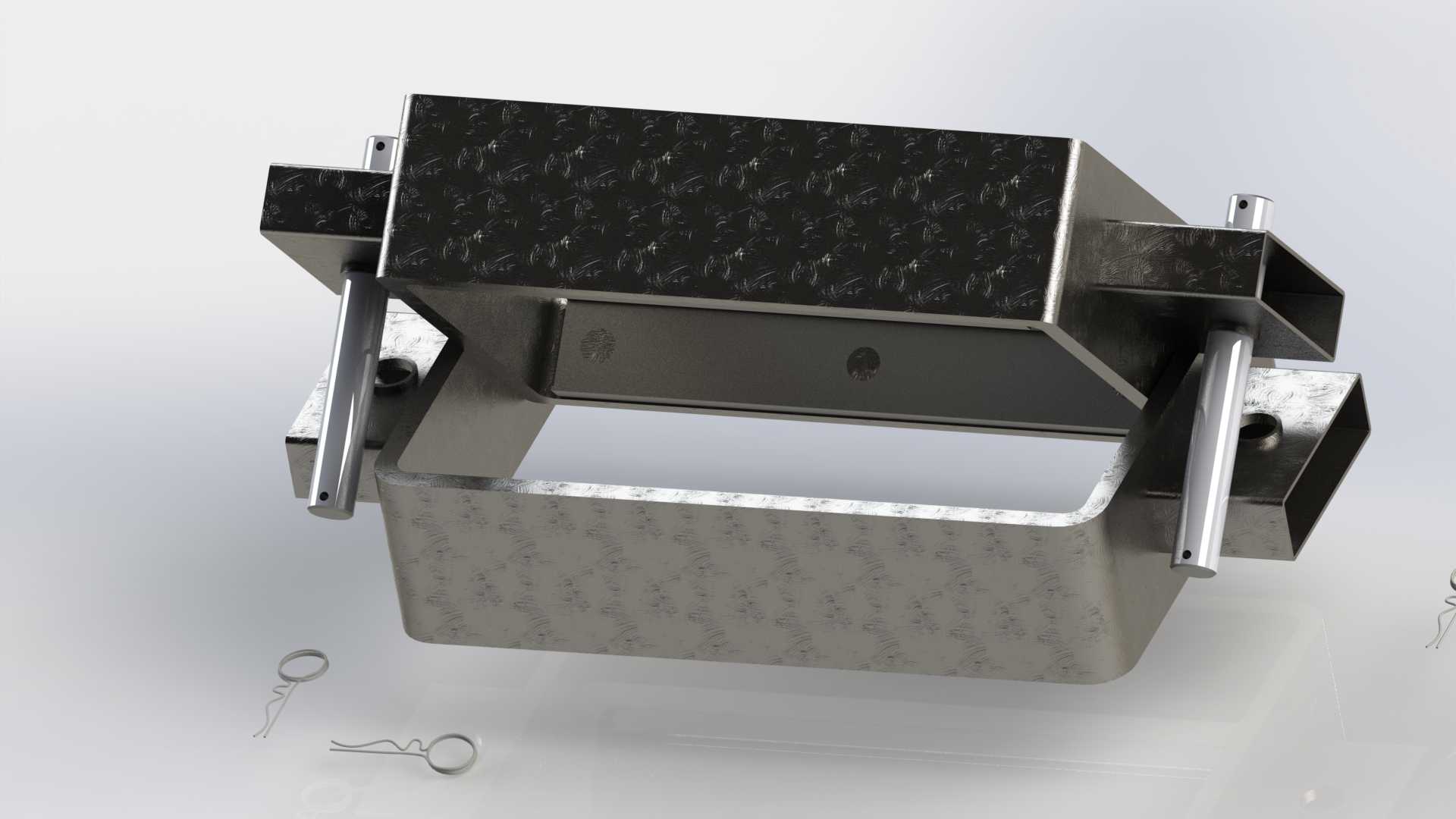

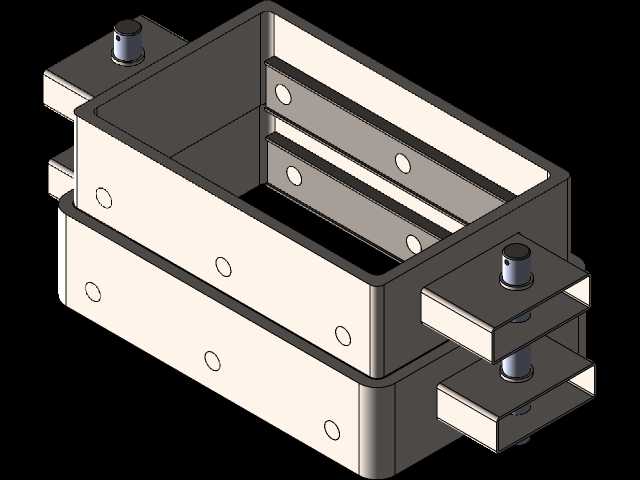

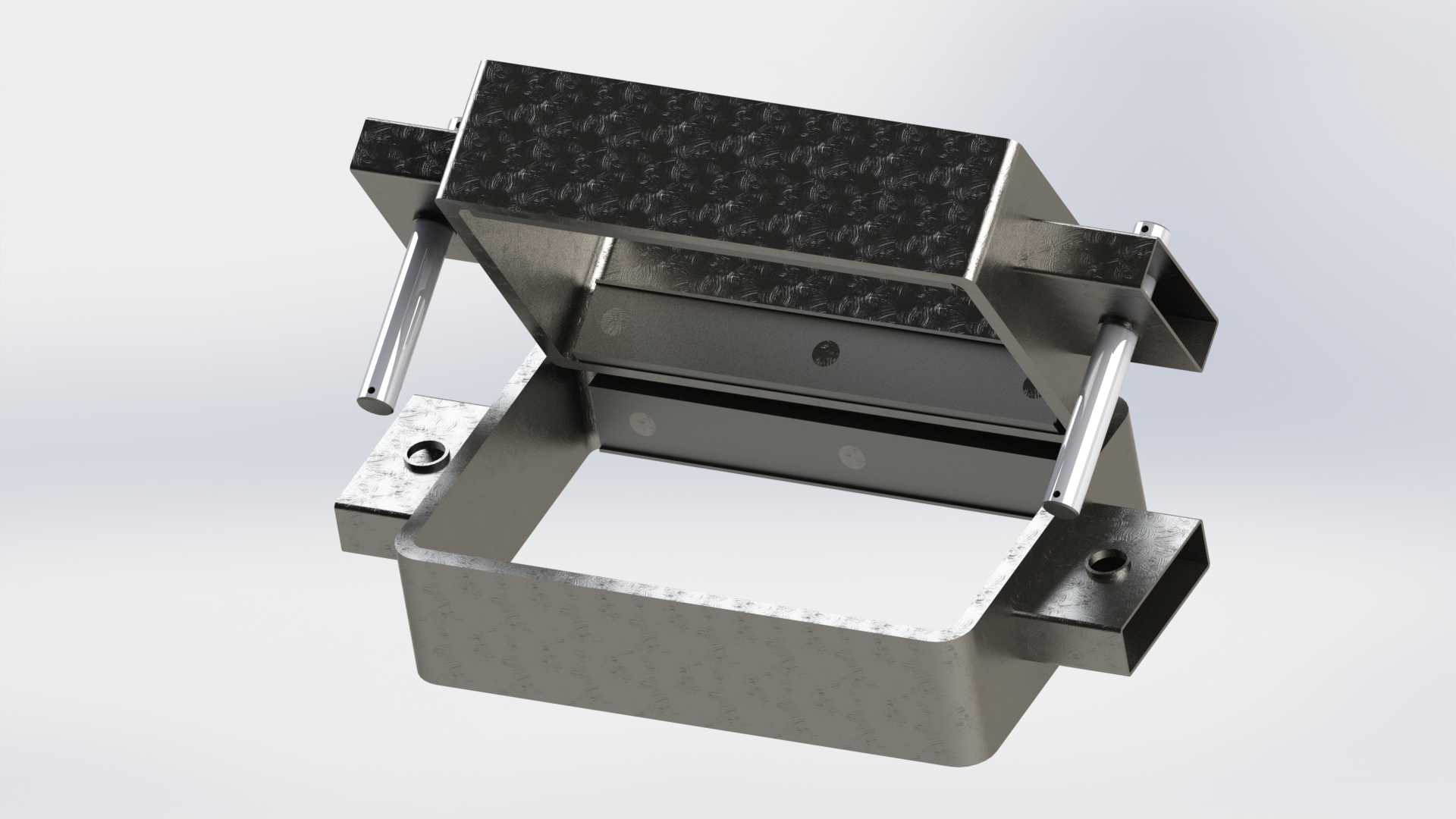

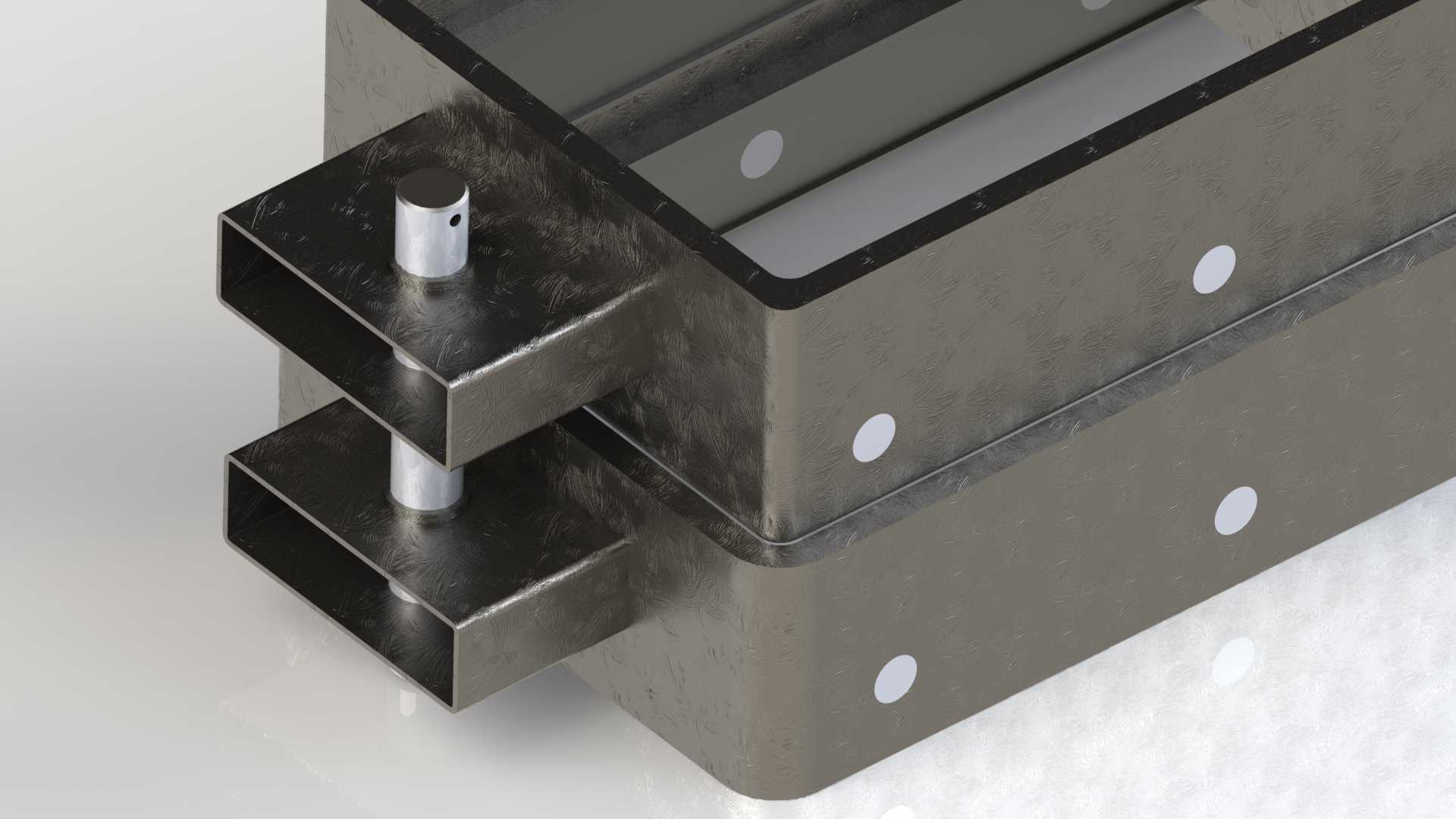

　　从结构设计逻辑来看，主体采用折弯钣金拼焊成型，底部的U型折弯承托面做了加厚处理，焊接位置全部开坡口满焊后打磨平焊道，保证长期承受模具重量时不会出现焊缝开裂的问题；上部的黑色防滑面板表面做了压花处理，和金属模具底面接触时可以增大摩擦力，避免模具放置后出现滑移，面板和下部框架采用沉头螺钉连接，后期防滑层出现磨损时可以单独更换，不需要整体报废整个工装。两侧的导向轴采用冷拉圆钢加工，轴端做了倒角处理，和框架上的轴套采用间隙配合，装配后轴的径向跳动控制在0.1mm以内，既可以作为吊装导向，也能在模具合模修配时作为临时的导向定位件，辅助作业人员快速对齐上下模的合模位置。

　　安装边界方面，这套工装的整体宽度适配车间标准的液压叉车叉距，底部预留了120mm的叉车作业空间，不需要额外配置专用托盘就能直接用叉车转运；两侧导向轴的伸出长度经过核算，在起吊时吊绳的角度不会和上部的模具部件发生干涉，承托面的内部净尺寸覆盖了常见的中小型连续模、单工序模的外形尺寸，承托面距离地面的高度设置为850mm，刚好匹配维修人员站立作业的舒适操作高度，不需要弯腰就能完成模具的拆装、检查作业，降低长期作业的疲劳感。

　　在功能特性上，框架的侧面预留了多个安装孔位，可以根据存放模具的类型加装定位挡块、零件收纳盒，或是固定模具编号标识牌，实现模具的定置管理；框架的所有外露棱边都做了R3的圆角打磨，避免作业人员磕碰划伤，焊接完成后整体做了喷丸处理再喷涂防锈底漆，表面的金属质感层是耐磨面漆，能耐受车间内的切削液、润滑油轻微腐蚀，长期使用不会出现漆面脱落生锈的问题。和传统的铸铁模具架相比，这种钣金焊接结构的模具箱自重更轻，同等承重能力下整体重量降低了40%左右，转运时更加轻便，同时焊接结构的抗冲击性能更好，即使偶尔被叉车轻微碰撞也不会出现铸铁件那种碎裂的问题，更适合车间内复杂的作业环境。

　　在实际使用场景中，这类工装还可以搭配模具维修台的锁紧机构使用，将导向轴插入维修台的定位孔后就能快速固定整个箱体，不需要额外装夹就能开展模具修模、刃口打磨、弹簧更换等作业，上部的防滑承托面可以承受1.5吨以内的均布载荷，覆盖了绝大多数中小型冷冲模、小型注塑模的存放和维修需求，围边的高度设置为50mm，既可以阻挡模具零件滑落，又不会过高影响作业人员伸手取放模仁、镶件等小型零件，设计时充分考虑了一线作业的操作便利性，没有多余的冗余结构，所有结构特征都对应实际作业中的具体需求。
