眼镜王蛇22lr帕拉贝勒姆结构设计

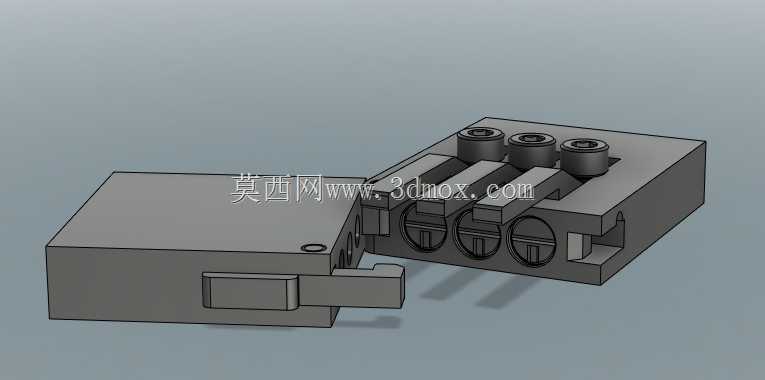

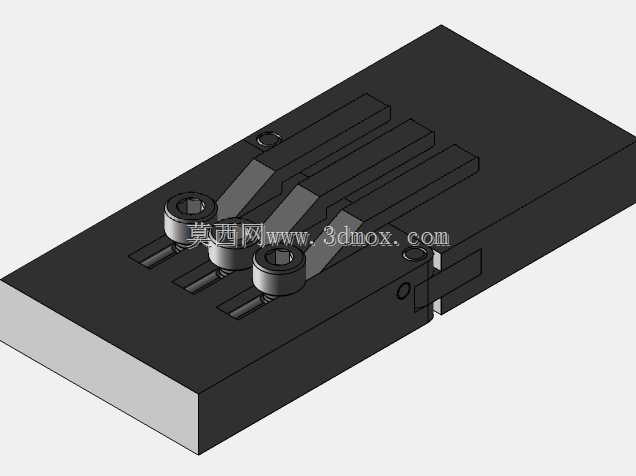

　　这套结构的设计逻辑完全围绕紧凑隐蔽的使用需求展开，整体采用分体式盒状布局，主体分为上下两个核心装配模块，上模块集成了三根平行排列的弹容腔室，腔室轴线与模块底面保持平行，每根腔室上方对应设置了独立的击发组件安装位，三个安装位采用等距排布，间距控制在12mm左右，既保证了各组件的操作互不干涉，也尽可能压缩了整体宽度尺寸。下模块作为握持与承载基座，侧面设置了卡扣式锁紧结构，与上模块的对应卡槽配合，不需要额外工具就能完成上下模块的拆分与结合，锁紧结构的卡扣行程设计为5mm，结合后上下模块的贴合面间隙控制在0.1mm以内，避免出现晃动松脱的问题。

　　从实际加工落地的角度看，整套结构没有复杂的异形曲面，绝大多数特征都是规则的平面、圆孔与直槽，普通台式钻床配合圆盘磨床就能完成九成以上的加工工序，不需要多轴加工中心这类高端设备，非常适合个人DIY场景下的制作。零件设计上大量采用通用化重复结构，三个弹容腔室的内部尺寸完全一致，对应的击发组件安装位、定位槽特征也全部做了统一，同位置的零件可以完全互换，不仅减少了加工时需要调整的参数次数，也降低了后续维护更换零件的成本。

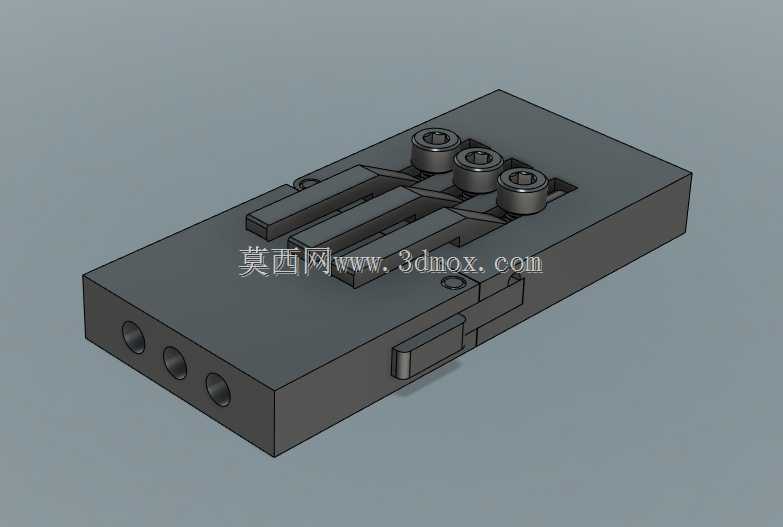

　　在安装边界上，整体闭合状态下的外形轮廓为规整长方体，没有突出的棱角或外露的操作件，所有操作部件都内嵌在模块本体的凹槽内，握持时不会有硌手的凸起，放置在狭小空间内也不会因为突出部件勾挂衣物。腔室的内径尺寸适配22lr规格弹药，腔室尾部的定位台阶深度经过精确计算，弹药装入后尾端与腔室端面齐平，不会出现突出或缩进过多影响击发可靠性的问题。击发组件的安装孔采用同轴度公差0.05mm的设计要求，保证击针运动轨迹与弹药底火中心完全对正，避免出现击发失效的情况。

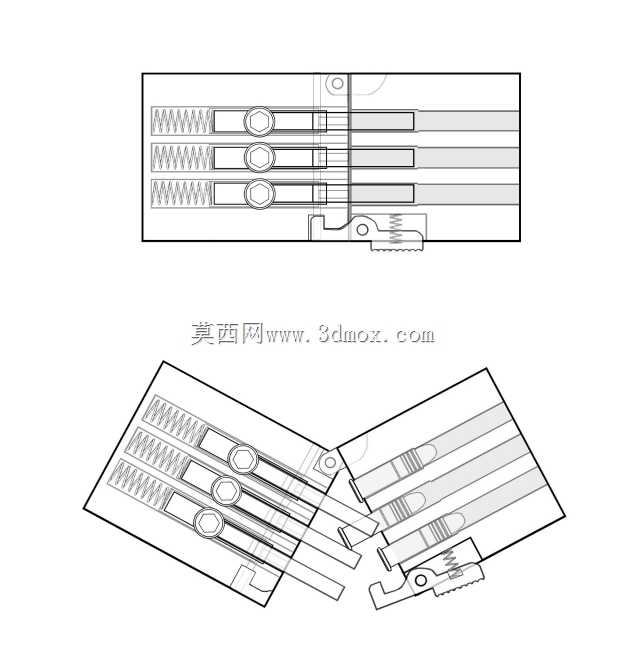

　　结构的功能逻辑上，没有采用复杂的自动供弹结构，每次击发后需要手动操作对应的组件完成待击，这种设计虽然降低了持续发射的效率，但极大简化了内部结构，减少了故障点，对于强调隐蔽性、低使用频次的场景来说，可靠性远比射速重要。上下模块结合时，下模块前端的定位凸台会插入上模块对应的定位孔中，配合侧面的卡扣，能承受击发时的后坐冲击力，不会出现模块错位的问题。拆分后可以快速完成腔室的装填与清理，整个操作流程不需要额外的工具辅助，单手就能完成解锁拆分的动作。

　　从结构设计的细节处理来看，所有棱边都做了0.5mm的倒角处理，既避免了加工后锋利的边角划伤使用者，也减少了零件在装配过程中因为锐角磕碰产生的变形。每个腔室的侧壁都设置了泄压小孔，小孔轴线与腔室轴线垂直，位置在腔室前端靠近口部的位置，万一出现弹药壳裂的情况，高压燃气可以通过泄压小孔排出，不会在结构内部形成高压造成零件损坏或者伤及使用者。击针的运动通道设置了防尘槽，能避免日常携带时灰尘、碎屑进入通道造成击针卡滞，提升了不同使用环境下的可靠性。

　　这套结构的整体尺寸控制非常严格，闭合状态下的长度不超过120mm，宽度不超过60mm，高度不超过35mm，完全可以放入普通的口袋或者小型包具内，满足隐蔽携带的尺寸要求。零件的壁厚设计上，承载击发冲击力的部位壁厚不小于5mm，非承载部位的壁厚控制在2mm左右，在保证结构强度足够承受击发压力的前提下，尽可能减轻整体重量，整体装配完成后的重量控制在300g以内，长时间携带不会有明显的坠重感。材料选择上，所有承载零件都可以采用普通45号钢加工，表面做发黑处理就能满足防锈需求，不需要特殊的合金材料，进一步降低了制作的成本与材料获取难度。
