1:72比例SS-N-3C柚子反舰导弹外形结构

　　在舰载武器装备的结构设计与比例模型开发领域，反舰导弹的外形还原与结构建模始终是兼顾气动合理性与装配精度的核心工作，本次涉及的SS-N-3C柚子导弹1:72比例模型，完整还原了该型远程反舰导弹的外部构型与气动布局特征，可用于装备展示、教学演示、仿真推演等多个场景。从实际装备应用场景来看，该型导弹作为早期远程舰载反舰武器，主要承担大型水面舰艇的远程反舰打击任务，依托大推力动力系统实现超视距突防，弹体的气动布局直接决定了其飞行阶段的稳定性与操控效率，建模过程中需要严格匹配实弹的气动轮廓，确保弹体各段的截面变化、翼面安装角度、尾喷口结构都符合原始设计的气动要求。从产品功能特性来看，模型完整复现了弹体的分段式结构，从头部的尖锐整流罩开始，

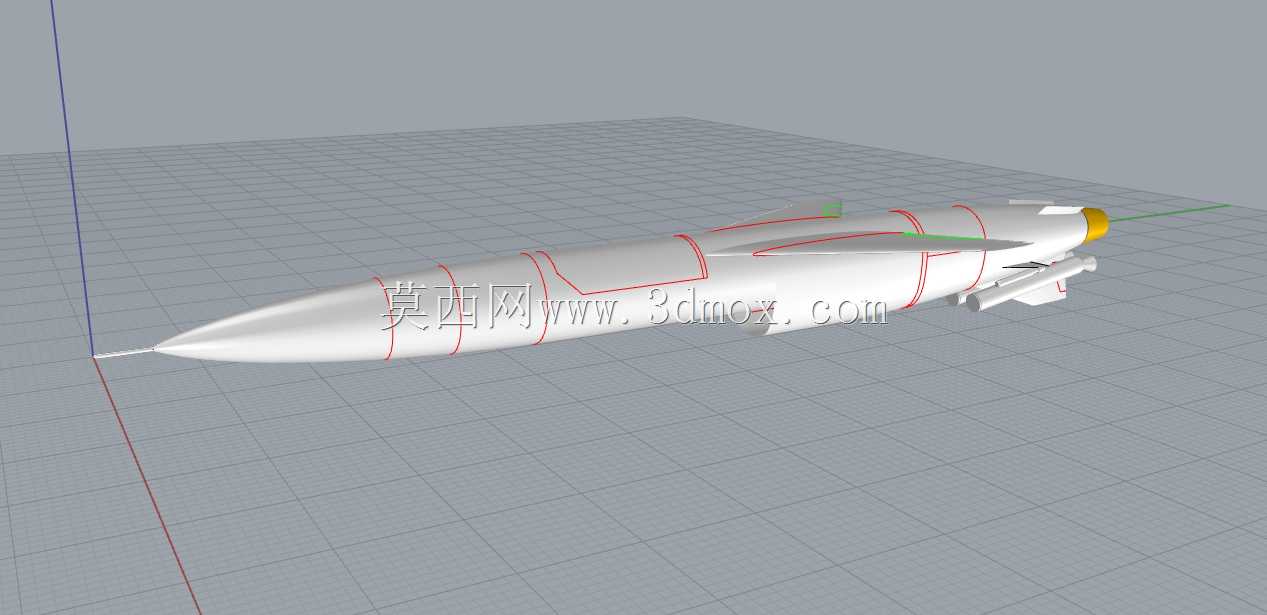

　　依次还原了导引舱段、战斗部舱段、燃料舱段、动力舱段、尾段控制舱的外部轮廓，弹体表面的红色标线对应实弹的舱段对接位置与维护标识位置，弹体中部的折叠弹翼、尾部的稳定翼面与操控舵面都按照实机的安装位置与角度进行还原，弹体尾部的黄色环带对应实弹的动力系统热端防护结构，头部的空速管结构也做了等比例缩放还原，确保整体外形的辨识度与结构准确性。在设计思路层面，建模时首先依据公开的实弹尺寸参数进行1:72等比例缩放，先搭建弹体的主体旋转曲面，确保弹体各段的锥度、圆柱段直径变化完全匹配实弹的截面特征，之后再进行翼面结构的单独建模，弹翼采用对称翼型设计，安装位置与弹体纵轴的夹角严格匹配实弹的安装角，保证气动布局的还原度；

　　尾段的舵面与稳定翼采用一体化布局设计，既还原了实弹的操控结构特征，也兼顾了比例模型的结构强度，避免小尺寸部件出现易断裂的问题。从外形尺寸与安装边界来看，1:72比例下的模型整体长度控制在合理的展示尺寸范围内，弹体最大直径与弹翼展开后的宽度都符合比例缩放后的尺寸要求，弹翼折叠状态下的横向尺寸满足收纳展示的边界要求，各翼面与弹体的对接位置做了平滑过渡处理，没有出现曲面断层或者结构错位的问题；弹体头部的整流罩采用尖锥旋成体设计，曲面顺滑度满足气动外形的展示要求，尾部的喷口结构还原了实弹的收敛段轮廓，弹体表面的凸起结构对应实弹的传感器窗口与管路接口，都按照实际位置做了等比例还原，没有出现多余的结构或者遗漏的特征。在实际建模过程中，

　　需要重点关注弹体各段的同轴度，确保整个弹体的旋转中心轴完全重合，避免出现弹体弯曲或者翼面安装偏心的问题；弹翼与弹体的对接位置需要做贴合处理，保证翼根处的曲面与弹体曲面完全相切，还原实弹的翼身融合特征；尾部的舵面转动轴线位置严格匹配实弹的操控转轴位置，确保模型的结构逻辑与实弹的操控逻辑一致。对于结构设计从业者而言，这类比例装备模型的建模过程，本质上是对大型武器装备结构逻辑的逆向梳理过程，通过对外部轮廓的精准还原，可以反向推导其内部舱段的排布逻辑、翼面的受力传递路径、气动设计的取舍思路，既可以用于装备科普类的展示场景，也可以作为舰载武器系统仿真演示的配套模型使用，在军事教学、装备展陈、仿真推演等场景下都能发挥对应的作用。建模过程中规避了小尺寸的易损结构，在保证外形还原度的前提下提升了模型的整体结构强度，适合3D打印制作或者作为展示类三维素材使用，弹体表面的标识位置预留了后续贴图处理的基准面，方便后续进行细节涂装与标识添加，进一步提升模型的还原度。
