卧式承压储运用压力容器结构设计

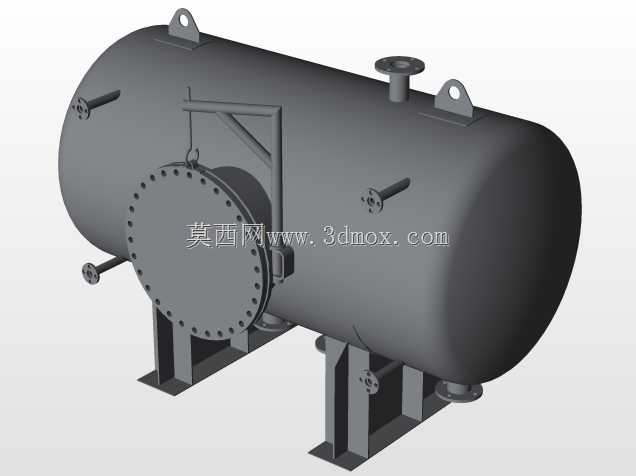

在化工生产、集中供热、轻工制药等工业场景中，这类卧式承压容器是工艺系统里的核心静设备之一，主要承担带压介质的储存、缓冲、气液分离等功能，区别于立式储罐，卧式布置的形式更适合厂区内低矮空间的排布，也能降低大容积罐体的安装重心，提升运行稳定性。从结构设计逻辑来看，该容器采用标准椭圆形封头搭配圆柱形筒体的经典承压结构，筒体端侧设置了带螺栓孔的法兰人孔结构，方便后期检修人员进入罐体内部开展清理、焊缝检测、内件更换等作业，人孔旁的三角支撑吊耳结构，是为了匹配人孔盖的吊装需求，避免大尺寸人孔盖拆装时出现磕碰密封面的问题。筒体顶部设置的两个吊耳是设备整体吊装的受力点，设计时需要结合设备满水重量核算吊耳的焊缝强度与吊点位置，保证吊装过程中设备保持水平姿态，避免筒体出现局部变形。筒体上分布的多个不同口径接管，分别对应介质进料、出料、排气、排污、仪表安装等不同功能，每个接管的伸出长度都考虑了现场管道焊接、法兰对接的操作空间，底部的排污口位置做了低位布置，能保证罐体停运时内部残液可以完全排净，避免积液腐蚀筒体内壁。设备的支撑采用鞍式支座结构，两个鞍座分别布置在靠近筒体两端封头的位置，其中一个为固定支座，另一个为滑动支座，用来适配设备运行时因温度变化产生的热胀冷缩位移，避免筒体因热应力出现焊缝拉裂的问题。建模过程中，所有承压部件的壁厚都参照内压容器强度计算逻辑做了对应设计，法兰密封面、接管坡口、支座焊接位置都做了细节还原，能直接用于后续的工程出图、装配干涉校验、安装模拟等工作，也可以作为同类型承压设备设计的参考模板，帮助设计人员快速完成结构排布与细节核对，减少重复建模的工作量。
