橇装移动式液化石油气储配供气装置

　　在城郊临时施工营地、偏远乡村供气网点、大型展会临时保障点位、灾后应急供气场景中，固定式液化石油气储配站的建设周期长、审批流程复杂、无法快速转场的痛点十分突出，这款橇装集成式的液化石油气供气装置，正是针对这类分散、临时、需快速部署的用气场景设计，所有功能部件全部集成在统一的焊接橇座上，不需要现场进行大型设备基础浇筑，到场后仅需连接外部用气管道、做好接地即可投入使用，转场时可通过平板拖车整体吊装运输，不需要拆解核心管路与储液部件，大幅缩短部署与撤场周期。

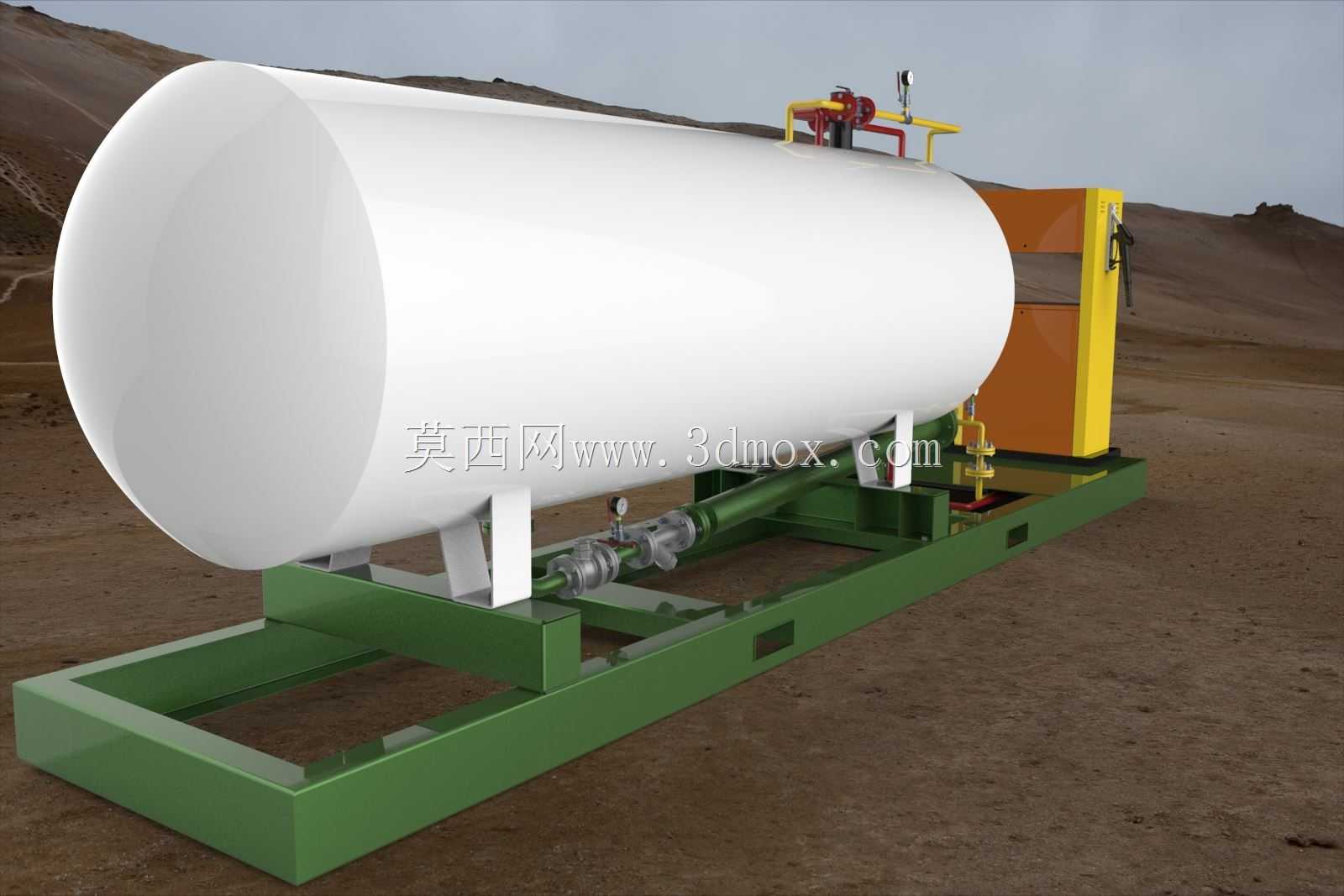

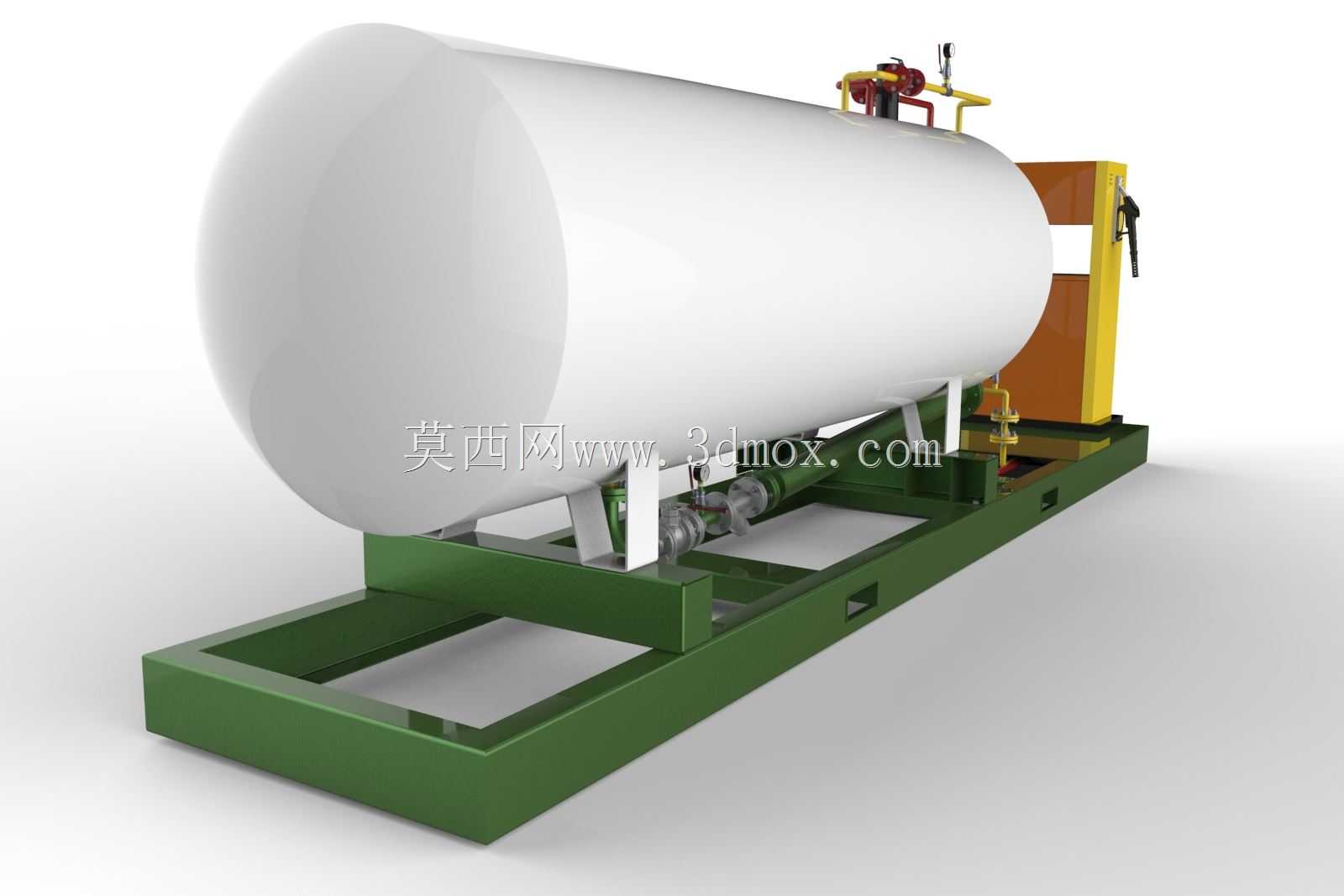

　　从结构设计逻辑来看，整个装置采用模块化集成思路，核心的卧式承压储罐采用标准椭圆形封头结构，储罐鞍座直接与下方橇架主梁焊接固定，鞍座与罐体接触位置预留了柔性缓冲垫安装位，可抵消运输过程中的振动冲击，避免罐体焊缝长期受交变应力出现疲劳损伤。橇架主体采用矩形型钢焊接成框架式结构，底部设置了标准叉车位与吊装吊点，满足叉车短距离转运、吊车长距离装卸的作业需求，橇架表面做了多层防腐涂装，适配户外露天放置的耐候要求，不需要额外搭建防雨防晒棚即可在多数气候条件下使用。

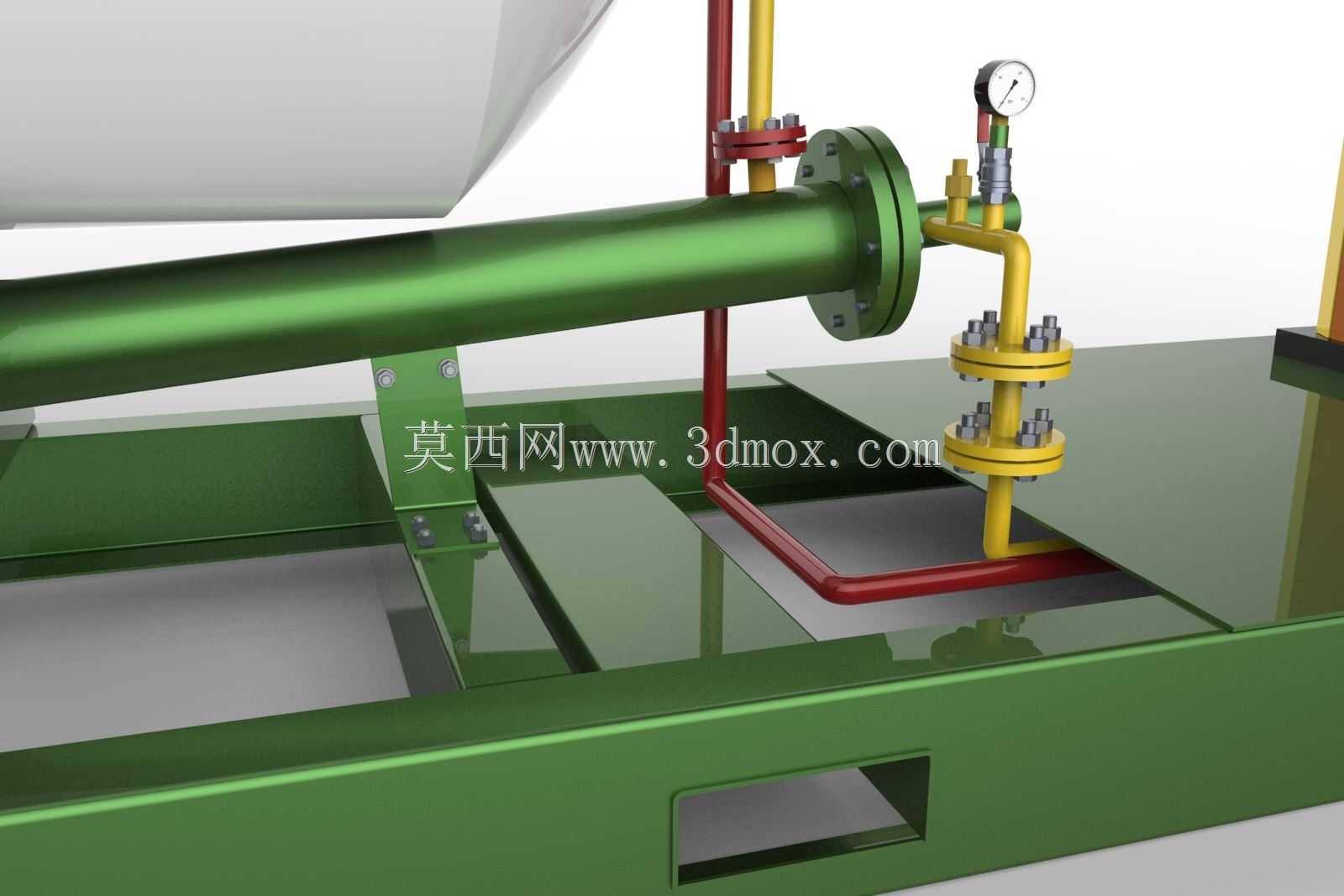

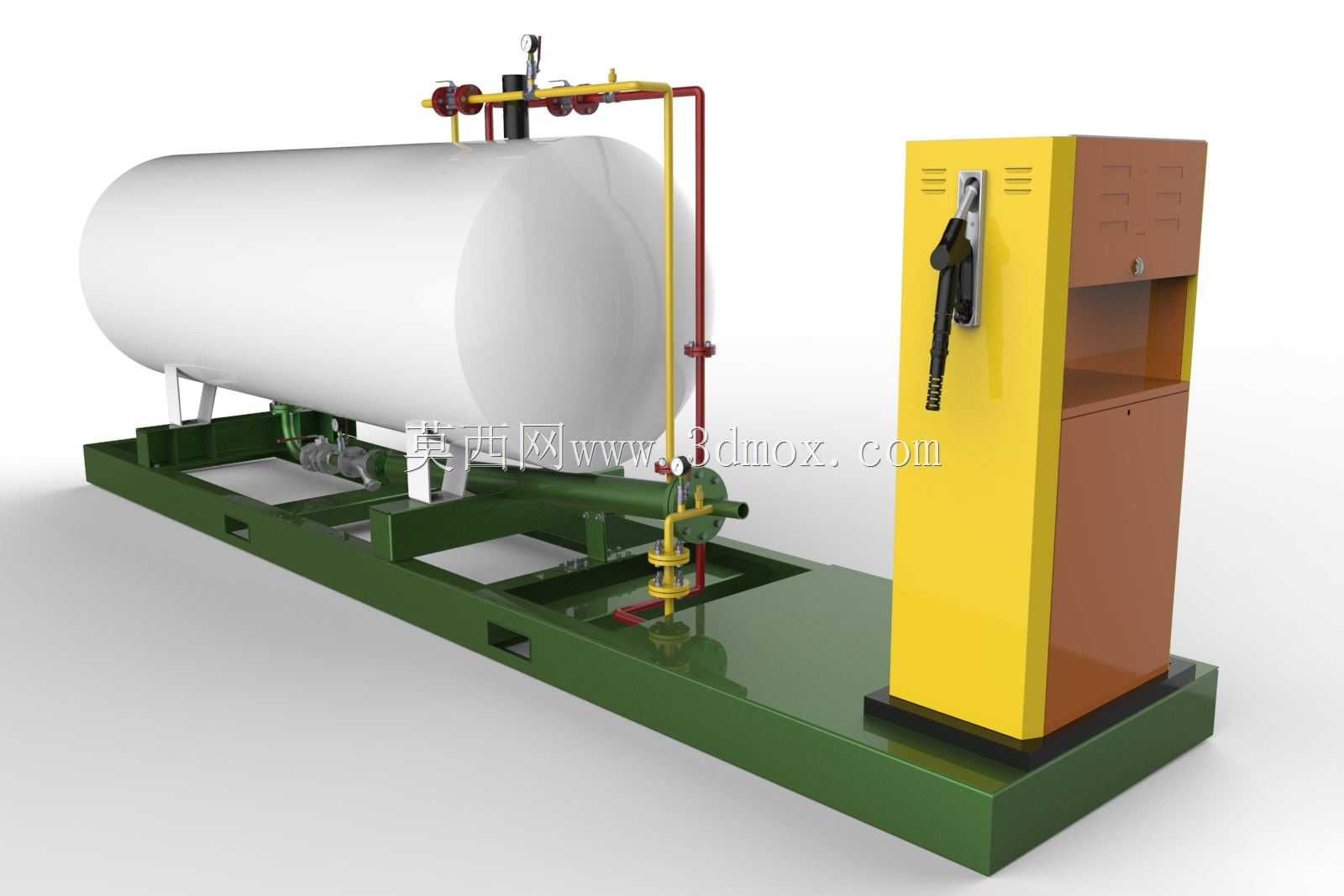

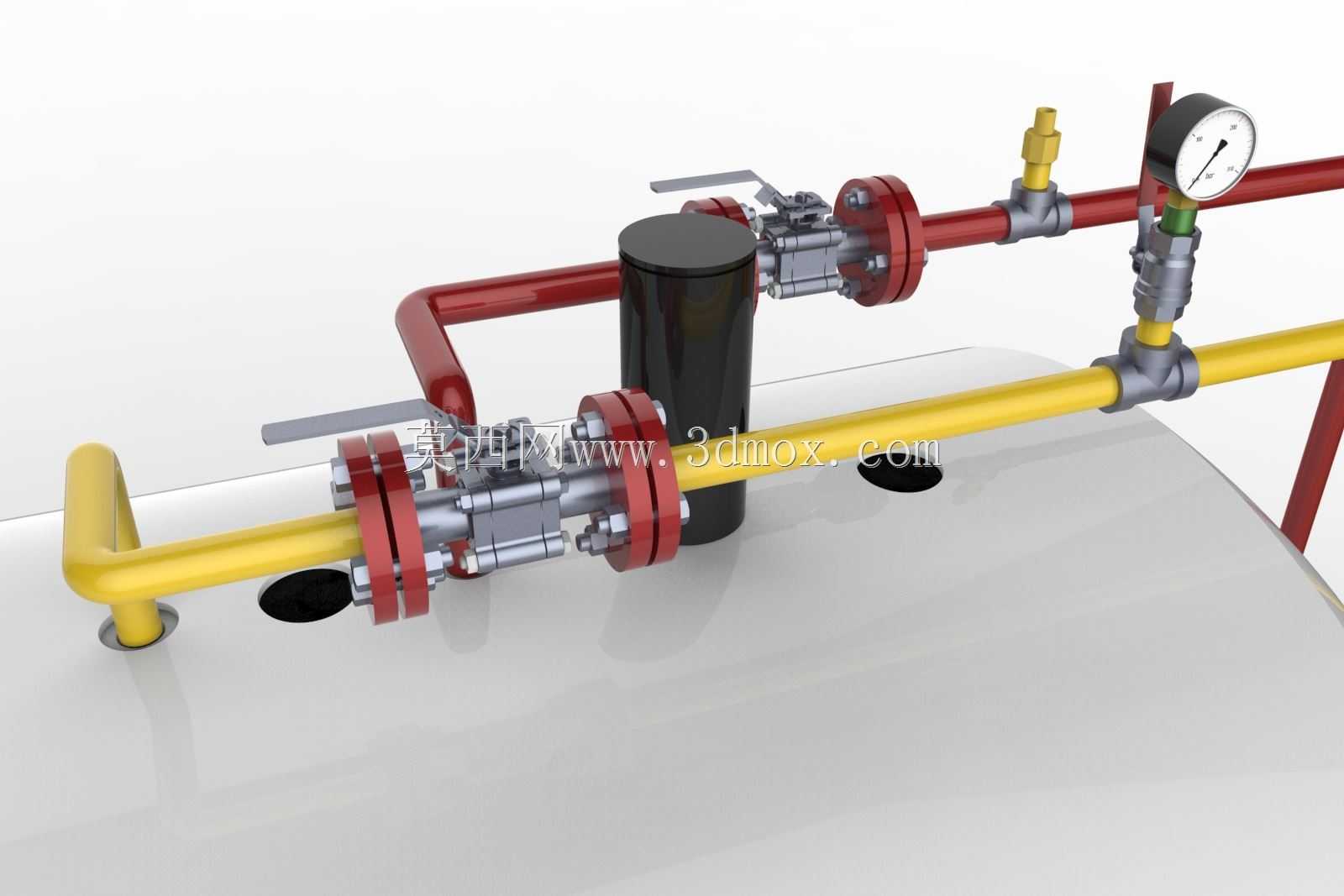

　　储罐端部集成了完整的工艺操作阀组，包含液相进出管路、气相平衡管路、安全泄放装置、液位检测部件、压力检测仪表，所有阀件都集中布置在橇架一侧的操作区域，操作侧预留了不小于0.8米的检修操作空间，日常巡检、阀门操作、仪表校准都不需要攀爬罐体，降低日常运维的作业风险。阀组区域设置了黄色的安全防护栏，避免运输、吊装过程中阀件被碰撞损坏，同时在操作侧预留了紧急切断阀的安装位置，可根据使用需求选配气动或液动紧急切断装置，出现泄漏等异常情况时可快速切断气源通路。

　　从安装边界尺寸来看，整个装置的宽度控制在2.4米以内，长度根据储罐容积不同控制在6到12米区间，整体高度不超过3米，完全满足公路货运的超限运输要求，不需要办理特殊的超限运输审批即可通过普通货运车辆完成跨区域转场。橇座底部的安装平面度要求控制在每米2毫米以内，现场仅需要做简单的硬化地面即可放置，不需要预埋地脚螺栓，临时部署时甚至可以在压实的碎石地面上垫置枕木后临时放置使用，大幅降低现场安装的工程量。

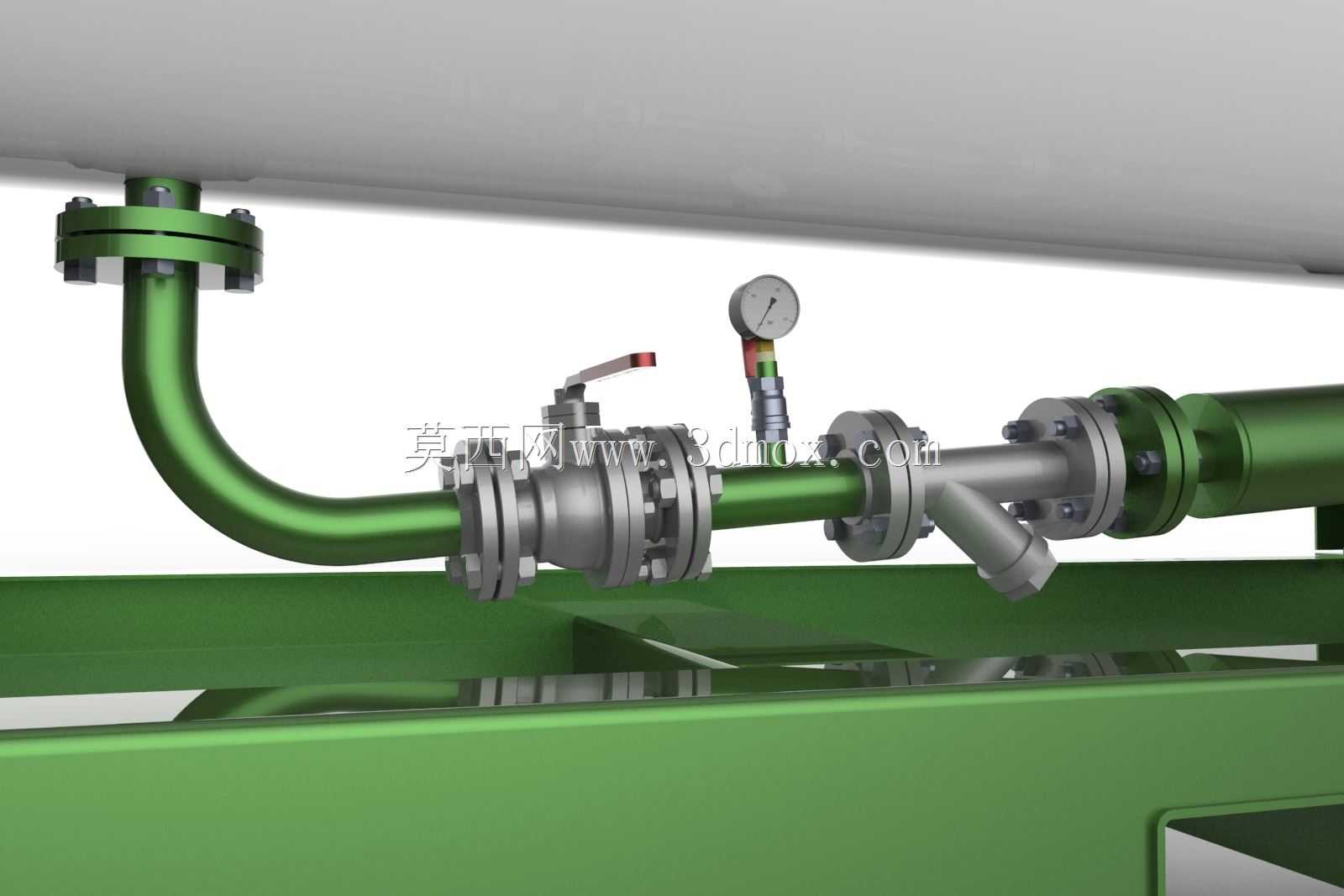

　　在功能设计上，这款装置集成了液化石油气的储存、调压、计量、安全泄放全流程功能，储罐内部做了防波板设计，减少运输过程中液体晃动对罐体的冲击，同时避免液位检测出现大幅波动。气相管路设置了回流平衡接口，卸车作业时可通过气相平衡管连接槽车与储罐，降低卸车阻力、提升卸车效率。安全泄放装置的泄放口统一引至橇架顶部的安全区域，泄放方向避开人员操作位与通行区域，避免泄放时低温气体或液态烃直接接触人员造成冻伤。

　　不同于固定式储配站需要单独建设防火堤、操作间，这款橇装装置的阀组区域在设计时就考虑了泄漏防护，橇架底部对应阀组的位置设置了集液槽，少量的泄漏残液可通过集液槽收集后集中处理，不会直接流淌到地面造成安全隐患。储罐的液位、压力检测接口预留了远程传输的安装位，可根据需求加装远传仪表，将运行数据传输至远端监控平台，不需要人员24小时现场值守，适合偏远无人值守的供气点位使用。

　　在建模细节处理上，所有管路的走向都严格按照燃气工艺设计规范排布，管路之间的间距满足安装保温层、操作扳手的空间要求，法兰连接位置都预留了螺栓安装的操作空间，不会出现建模时管路碰撞、螺栓无法拆装的干涉问题。储罐的焊缝位置、鞍座的加强筋、阀件的手轮方向、仪表的表盘朝向都按照实际工程安装状态还原，结构设计人员可以直接参考模型的排布方式调整橇装布局，选型人员可以通过模型直观核对设备的占地尺寸、接口位置，提前规划现场的管路走向与安装空间，避免现场安装时出现尺寸 mismatch、操作空间不足的问题。
