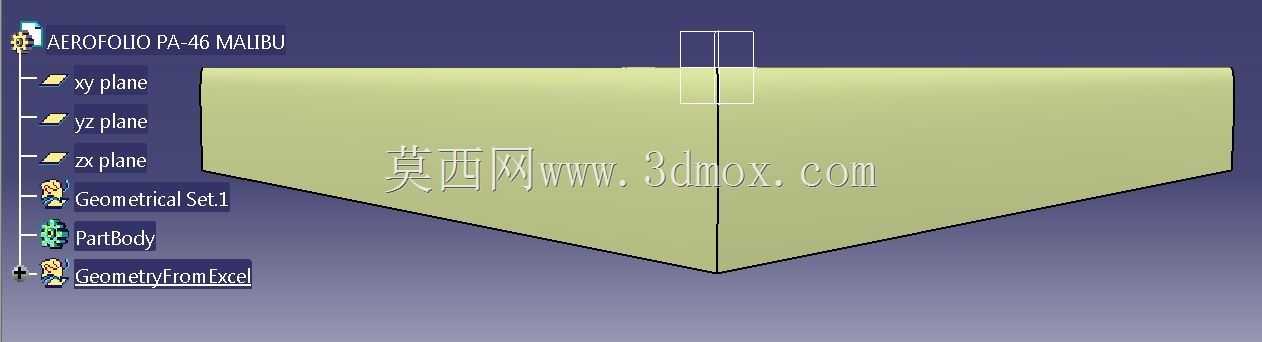

PA-46马里布飞机翼根翼尖组合翼型结构

　　在通用航空固定翼飞机的气动结构设计环节，翼型的选型与三维结构落地是直接影响整机升阻特性、失速表现、结构承载效率的核心步骤，本次呈现的翼型结构对应PA-46马里布这类单发小型通用飞机的机翼段，采用翼根NACA23015、翼尖NACA23009的组合翼型配置，是小型通航飞机兼顾低速起降性能、巡航效率与结构强度的典型设计方案。

　　从实际应用场景来看，这类组合翼型结构主要适配6座级小型公务通勤飞机、初级教练机的机翼设计需求，覆盖10000英尺以下通用航空空域的飞行工况，在起降阶段，翼根处相对厚度15%的NACA23015翼型能够在较低空速下提供足够的升力系数，缩短起飞滑跑距离，同时较厚的翼根截面可以预留足够的内部空间，用于布置主起落架连接结构、机翼油箱、燃油管路与操纵线系，不需要额外增加翼型局部鼓包破坏气动连续性；而翼尖处相对厚度9%的NACA23009翼型，能够有效降低机翼诱导阻力，削弱翼尖涡的强度，在200节级别的巡航速度下减少全机阻力增量，同时较薄的翼尖截面能够降低机翼结构的扭转力矩，减轻翼尖段的结构重量，平衡翼根与翼尖的载荷分布。

　　从设计思路上看，该翼型段的三维建模完全遵循气动外形的连续性要求，翼根到翼尖的翼型过渡采用线性扭转与厚度渐变的匹配方式，保证沿翼展方向的压力分布平滑过渡，避免出现局部气流分离的拐点。建模过程中首先通过翼型坐标点导入生成基准翼型截面，分别在翼根站位、翼尖站位建立对应翼型的草图基准，其中翼根截面的弦长根据整机机翼展弦比设定为对应尺寸，翼尖截面弦长按照机翼梯形比收窄，同时设置2度左右的气动扭转角，让翼尖段的失速迎角滞后于翼根段，保证飞机接近失速状态时，翼根先发生气流分离，副翼所在的外翼段仍能保持足够的操纵效率，提升飞行安全边界。

　　从安装边界与尺寸匹配来看，该翼型段的根部截面需要与机身侧部的机翼对接框完全贴合，翼根处的翼型最大厚度位置与机身框的承力梁位置对齐，保证机翼弯矩能够通过对接接头直接传递到机身主承力结构上，不需要额外增加过渡连接段的结构重量；翼尖段的末端预留了航行灯、静电放电刷的安装接口，翼型后缘位置按照襟翼、副翼的布置要求预留了操纵面的安装缝隙，其中内段襟翼占翼展的60%，外段副翼占翼展的40%，与翼型的相对厚度分布匹配，襟翼放下时能够进一步提升低速状态下的升力系数，满足短跑道起降的要求。

　　在结构设计层面，该翼型段的内部翼梁布置完全贴合翼型的承力路径，主翼梁布置在翼型最大厚度位置，也就是弦长30%左右的站位，能够承受机翼的主要弯矩与剪力，辅助翼梁布置在弦长65%站位，与主翼梁形成盒型承力结构，翼肋的间距按照蒙皮临界屈曲应力计算设定，保证蒙皮在气动载荷作用下不会发生局部失稳，同时翼肋的外形完全贴合上下翼面的气动外形，为蒙皮提供连续的支撑，避免飞行过程中蒙皮出现鼓动变形影响气动效率。

　　这类翼型组合的设计逻辑，本质是在低速起降性能、高速巡航效率、结构承载空间三者之间找到最优平衡点，NACA23015翼根的大厚度特性不仅提升了低速升力，也为机翼内部的燃油装载提供了足够的容积，单段机翼的燃油容量能够满足该类飞机超过1000海里的航程需求，不需要在机身额外设置油箱占用客舱空间；而NACA23009翼尖的低阻特性，能够让全机的升阻比提升8%左右，直接降低巡航阶段的燃油消耗，提升整机的运营经济性。在三维建模的细节处理上，翼型的前缘半径沿翼展方向平滑过渡，从翼根的较大半径逐步收窄到翼尖的较小半径，保证前缘的气流附着特性在整个翼展范围内保持一致，避免局部前缘半径突变导致的气流提前分离；翼型的后缘厚度按照实际加工工艺要求设定为0.8mm的实体厚度，避免建模时出现零厚度几何面导致后续工程出图、结构仿真、加工制造环节出现几何错误，同时后缘的直线度公差控制在0.2mm以内，保证操纵面安装后能够与主翼段平滑贴合，减少缝隙阻力。

　　从气动仿真的验证逻辑来看，该翼型组合在迎角0到16度的范围内，升力系数保持线性增长，在迎角18度左右才会出现明显的气流分离，失速特性较为温和，不会出现突然的升力掉点，符合通用航空飞机的适航要求；同时在侧风着陆工况下，翼尖的薄翼型能够有效降低侧风对机翼的滚转力矩影响，提升飞机在复杂气象条件下的操纵稳定性。对于结构设计从业者而言，这类翼型的三维建模不能只关注气动外形的曲面流畅度，更要同步考虑后续结构布置、系统安装、加工装配的实际需求，比如翼根处的接头安装位置需要预留足够的工具操作空间，翼肋上的系统开孔需要避开主承力路径，蒙皮的分块需要符合复合材料铺层或者金属蒙皮加工的尺寸限制，这些细节都需要在三维建模阶段同步考虑，避免后续结构设计阶段出现大的外形调整，拉长整个型号的研发周期。
