窄口储液容器回转式结构设计

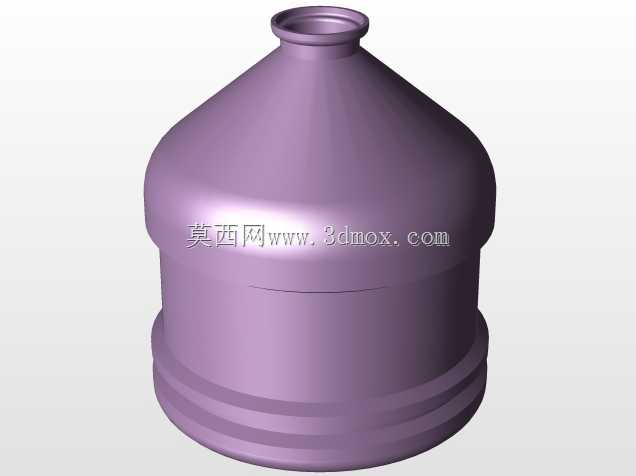

　　在小型流体存储、实验室试剂分装、民用储水配套等场景里，这类窄口回转式储液结构的应用覆盖度极高，不同于大口径敞口储槽的设计逻辑，窄口结构的核心优势在于降低液体挥发速率、减少外界杂质落入存储介质的概率，同时窄口的密封配合面加工难度更低，配合对应规格的密封塞或螺纹盖就能实现可靠的密封效果，不需要额外加装复杂的快开锁紧结构。从结构建模逻辑来看，这个部件采用回转体作为核心造型基础，完全贴合这类轴对称储液部件的加工特性——不管是采用吹塑成型的塑料材质版本，还是采用旋压加工的金属薄壁版本，回转结构都能最大程度降低加工工序的复杂度，减少模具分型面的数量，避免侧抽芯等复杂模具结构带来的成本上升。

　　设计过程中首先确定的是底座的加厚结构，从模型特征树能看到厚曲面操作的应用，底座部分做了双层环形凸起的加厚处理，这部分结构的作用有两个：一是提升整个容器放置时的稳定性，降低重心高度，即使容器内装满液体，受到轻微侧向碰撞时也不容易出现倾翻；二是加厚的底座可以抵消薄壁侧壁在成型过程中产生的收缩应力，避免放置时出现底面翘曲导致的放置不稳问题，尤其是采用塑料吹塑工艺时，薄壁部分冷却速度快，底座加厚段的冷却收缩补偿能有效保证底面的平面度。

　　再看罐体的主体部分，直筒段的长度和上部锥面的过渡做了平滑的曲率衔接，没有出现尖锐的转角，一方面是避免转角处出现应力集中，在盛装液体或者受到外部挤压时，平滑过渡的曲面能把应力均匀分散到整个侧壁，不会在转角位置出现开裂风险；另一方面这种平滑过渡的曲面在液体倾倒时，能让液体沿着锥面内壁顺畅流出，不会因为转角的存在导致液体流道紊乱，出现洒漏的情况。顶部的窄口部分做了一圈微小的外翻边结构，这个细节是配合密封件设计的，外翻边可以给密封塞提供轴向的定位面，同时在倾倒液体时，外翻边的边缘能让最后残留的液滴沿着边缘滴落，不会顺着容器外壁往下流，减少液体对侧壁的污染。

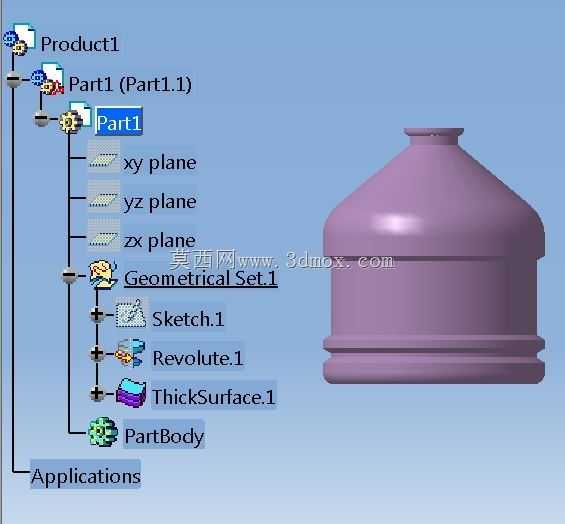

　　从建模的特征顺序来看，先在草图平面绘制包含底座、直筒段、锥面、瓶口的完整回转截面，通过回转特征生成基础的薄壁曲面，再通过厚曲面命令给整个曲面赋予均匀的壁厚，这种建模逻辑完全对应实际加工的工序顺序，修改参数时只需要调整草图截面的尺寸，就能快速生成不同容积、不同壁厚的版本，不需要重新搭建整个特征树。比如需要调整容器容积时，只需要修改直筒段的高度尺寸，回转和厚曲面特征会自动更新，锥面和瓶口的结构不需要做任何改动，能大幅提升系列化设计的效率。

　　在安装边界方面，这类容器不需要额外的固定安装结构，依靠自身加厚底座的平面就能稳定放置在水平工作台、置物架上，底座的外径比直筒段略大10%左右，放置时的支撑面范围足够，即使在有轻微振动的实验台或者移动置物架上，也不会出现滑移。如果需要做配套的固定支架，只需要根据直筒段的外径设计对应的环形抱箍即可，因为整个直筒段是等直径的回转面，抱箍的配合面不需要做特殊的仿形加工，用标准的环形抱箍就能实现可靠的固定。

　　实际使用中，这类结构的壁厚通常根据盛装介质的特性做调整，盛装普通水溶液时壁厚可以取1-2mm，盛装有一定腐蚀性的溶剂时，壁厚可以适当增加到2.5-3mm，同时调整厚曲面特征的壁厚参数就能快速完成模型更新，不需要重新绘制几何结构。瓶口的内径尺寸通常匹配标准的密封塞规格，不需要单独定制密封件，能降低后续的配件采购成本。另外整个结构没有任何侧凹或者倒扣特征，不管是模具成型还是机械加工，脱模或者加工的走刀路径都非常顺畅，不会出现加工死角，能有效提升加工效率，降低废品率。
